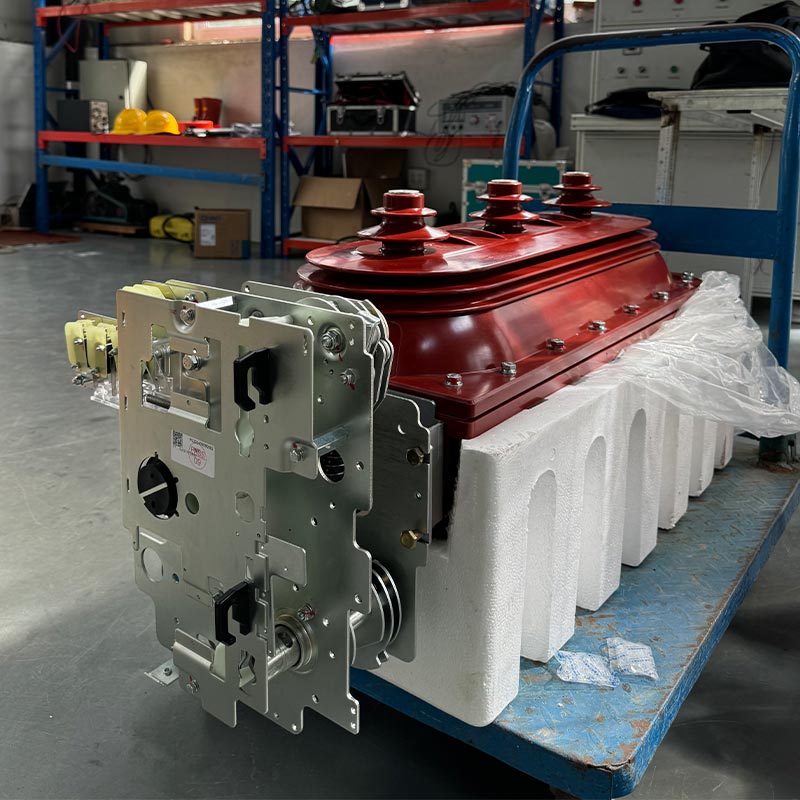

Notranje stikalo za obremenitev Sf6

Usune Indoor Sf6 Load Switch je nova generacija visokonapetostnih stikalnih naprav, posebej zasnovanih za uporabo v zaprtih prostorih. scenariji distribucije električne energije. Razvila ga je Usunejeva strokovna ekipa za raziskave in razvoj, zato je bil podvržen celovitemu tipu testiranje in njegovo delovanje je v skladu s standardi GB3804, GB16926, IEC60265 in IEC60420.

Kot profesionalni proizvajalec visokonapetostne električne opreme ima Usune standardizirane proizvodne obrate v Kitajska, opremljena z napredno proizvodno opremo in strogimi postopki nadzora kakovosti, ki zagotavljajo, da je vsak izdelek izpolnjuje standarde. Izdelki uporabljajo plin SF6 kot izolacijo in medij za gašenje obloka, kar ponuja prednosti, kot so visoka izolacijska trdnost, učinkovito gašenje obloka, kompaktna struktura in dolga življenjska doba, učinkovito reševanje bolečih točk slabe stabilnosti in visokih stroškov vzdrževanja tradicionalnih bremenskih stikal.

Osnovni tehnični parametri

1. Veljavni sistemi: Trifazni izmenični tok 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Medij za gašenje obloka: plin SF6 (inerten, netoksičen, visoka elektronegativnost, milisekundni visok izkoristek gašenje obloka)
3. Upravljalni mehanizem: vzmetni mehanizem (standardno ročno shranjevanje energije, opcijsko električno odpiranje in zapiranje za daljinsko upravljanje)
4. Delovni status: Komora za gašenje obloka s tremi položaji: "Zapri-Odprto-Tlo"
5. Učinkovitost tesnjenja: namenska dinamična in statična zasnova tesnjenja, opremljena z manometrom za prikaz v realnem času spremljanje

Obseg uporabe

Notranja obremenitvena stikala SF6 se pogosto uporabljajo v scenarijih distribucije električne energije v zaprtih prostorih, kot sta industrija in rudarstvo podjetja, visoke zgradbe, mestna stanovanjska območja, transformatorske postaje, velika nakupovalna središča, letališča, podzemne železnice in bolnišnice za preklapljanje bremenskih tokov, krmiljenje in zaščito tokokrogov in distribucijskih transformatorjev; kdaj opremljeni s sprednjim konektorjem za kabel na dotik na izhodu, so še posebej primerni za odcep kabla (priključne) škatle.

Glavni tehnični parametri

Strukturne značilnosti in varnostne prednosti

1. Vrhunska izolacija in struktura za gašenje obloka

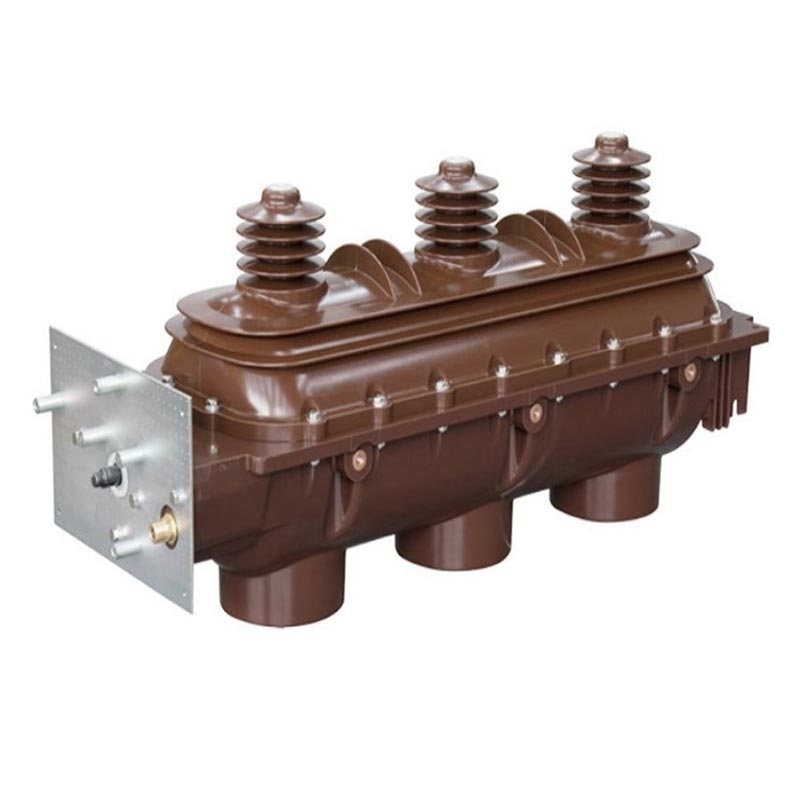

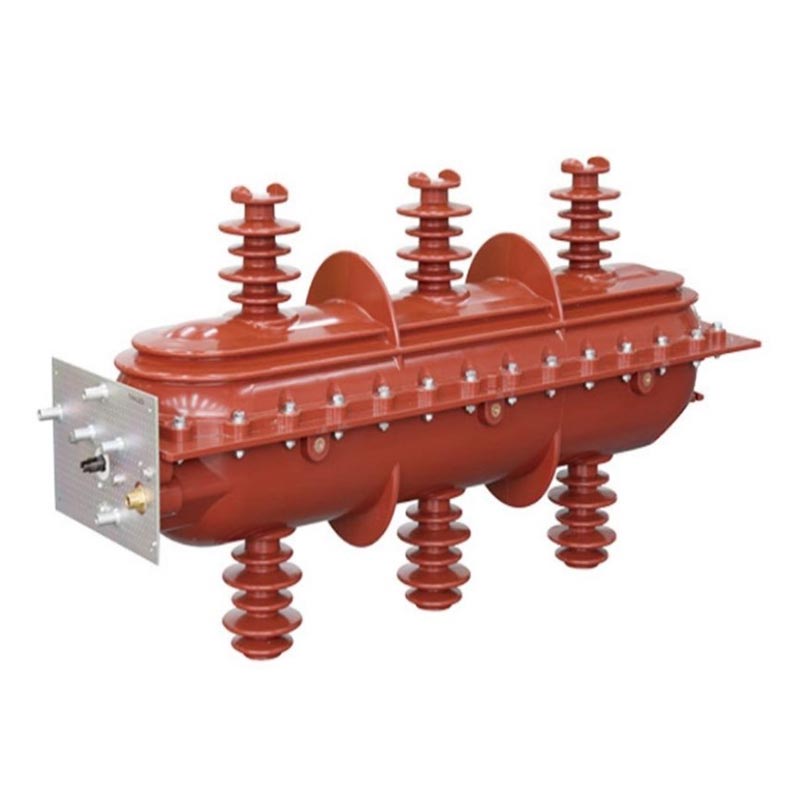

Zgornja in spodnja lupina sta brizgani z epoksi smolo, ki tvorita zaprto notranjo votlino, napolnjeno s plinom, ki učinkovito izolira zunanje okolje. Komora za gašenje obloka s tremi položaji zaključi zapiranje, odpiranje in ozemljitev potekajo korak za korakom z vrtenjem skupnega gibljivega kontakta, kar zagotavlja jasno stanje in zanesljivo delovanje. Plin SF6 ima visoko dielektrično trdnost in odlično zmogljivost gašenja obloka, hitro ugasnitev obloka, ki nastane med preklopom.

2. Zanesljivo tesnjenje in nadzor tlaka

Notranje obremenitveno stikalo SF6 uporablja namensko dinamično in statično zasnovo tesnjenja, ki zagotavlja odlično tesnjenje delovanje in preprečevanje uhajanja plina SF6. Na ohišju mehanizma je vidno nameščen manometer za spremljanje tlak plina v realnem času, kar operaterjem omogoča pravočasno odkrivanje potencialnih nevarnosti.

3. Celovite varnostne zapore

Zanesljive mehanske zapore so nameščene med bremenskim stikalom in ozemljitvenim stikalom ter med ozemljitveno stikalo in sprednja vrata (za distribucijo električne energije v omaricah), kar preprečuje napačno delovanje in zagotavlja varnost osebja in opreme. Izenačevalni zaščitni pokrov je opremljen na izstopnem koncu za izboljšanje izolacijska zmogljivost.

4. Prilagodljivo delovanje in zasnova, ki prihrani prostor

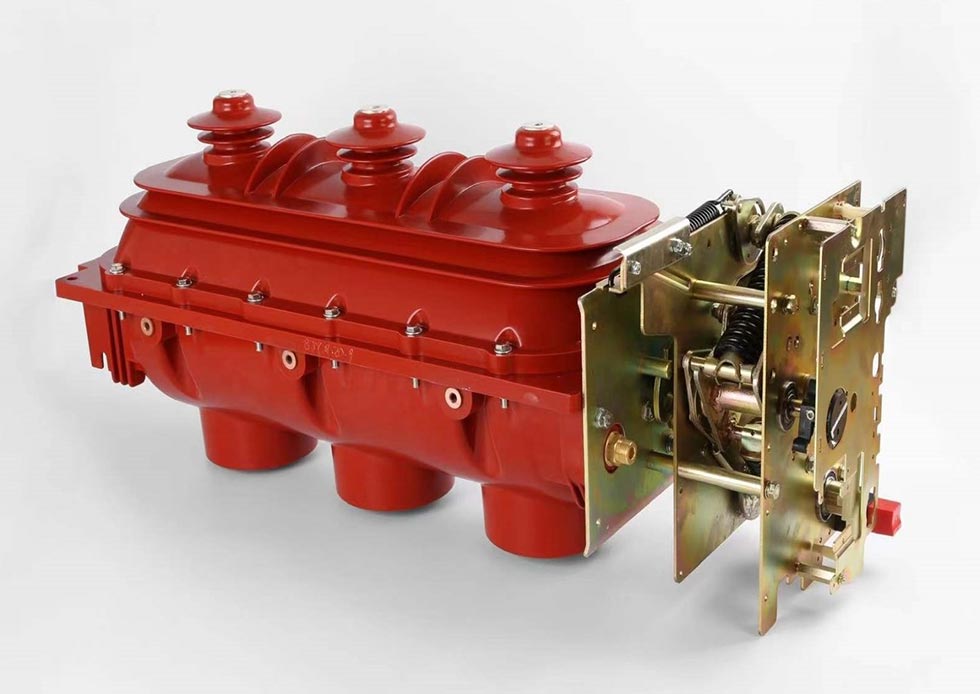

Standardna konfiguracija vključuje ročni vzmetni pogonski mehanizem; opcijsko električno odpiranje in zapiranje omogoča daljinsko upravljanje. Zaradi svoje kompaktne strukture in majhnega odtisa je primeren za visoke stavbe, majhne transformatorske postaje in druge aplikacije z omejenim prostorom za namestitev.

Pogoji uporabe

1. Normalni pogoji delovanja

- Temperatura okolja: -25℃～+40℃
- Nadmorska višina: ne več kot 2000 m
- Vlažnost: dnevna povprečna relativna vlažnost <95%, mesečno povprečje <90%; dnevni povprečni parni tlak ≤2,2kPa, mesečno povprečje ≤1,8kPa

2. Posebni pogoji delovanja

V skladu s standardom GB/T11022-1999 mora notranje stikalo za obremenitev Sf6 delovati v normalnih pogojih. Če je pogoji delovanja niso izpolnjeni (npr. nadmorska višina nad 2000 m, previsoka temperatura in vlažnost itd.), prosimo, vnaprej se posvetujte s proizvajalcem, da zagotovite normalno delovanje izdelka.

Primer uporabe v resničnem svetu

Študija primera: Projekt distribucije električne energije mestnega metroja na Kitajskem

Ključna linija podzemne železnice zahteva zanesljiva notranja visokonapetostna bremenska stikala za sistem distribucije električne energije na postaji, zahteva visoko raven varnosti, stabilnosti in kompaktnosti opreme. Ta projekt je izbral Usune FLN36-12D model, katerega kompaktna struktura je primerna za omejen prostor podzemne železnice. Njegovo zanesljivo tesnjenje in zmogljivost gašenja obloka zagotavlja stabilno delovanje v vlažnem podzemnem okolju. Od zagona leta 2024 je doživel nič napak in je prejel veliko pohvalo lastnika projekta.

pogosta vprašanja

V1: Kaj naj storim, če manometer za plin SF6 na stikalu kaže neobičajno vrednost?

A1: Takoj prenehajte uporabljati stikalo, da preprečite poškodbe opreme ali varnostne nesreče. Najprej preverite puščanje plina. če ni puščanja, počakajte, da se temperatura povrne, in opazujte, ali se tlak normalizira. Če tam pušča ali tlaka ni mogoče obnoviti, se takoj obrnite na ekipo poprodajne službe Usune. The proizvajalec bo poslal profesionalne tehnike, ki bodo rešili težavo.

V2: Ali se lahko stikalo za obremenitev Usune Indoor SF6 uporablja v okoljih nad 2000 m nadmorske višine?

A2: Običajna delovna višina ne presega 2000 m. Višje nadmorske višine bodo vplivale na izolacijo. Če uporabljate v v visokogorskem okolju, se predhodno posvetujte z Usunejem. Kot profesionalni dobavitelj lahko zagotovimo prilagojeno rešitve in prilagodite zasnovo izolacije, da zagotovite stabilno delovanje.

V3: Kako pogosto izdelek potrebuje vzdrževanje in kateri so osnovni elementi vzdrževanja?

A3: V normalnih pogojih je priporočljivo temeljito vzdrževanje vsaki 1-2 leti. Ključne postavke vključujejo: (1) Preverjanje tlaka plina SF6 in tesnjenja; (2) preverjanje zanesljivosti mehanskih zapor; (3) Čiščenje stikala in površine škatle mehanizma; (4) preverjanje točnosti kazalnikov položaja; (5) Preverjanje pogonskega mehanizma in dodajanje maziva po potrebi. Za podrobnosti glejte priročnik za izdelek ali se obrnite na poprodajno službo. Usune nudi tudi strokovno usposabljanje za vzdrževanje.

Predanost blagovni znamki in poprodajne storitve

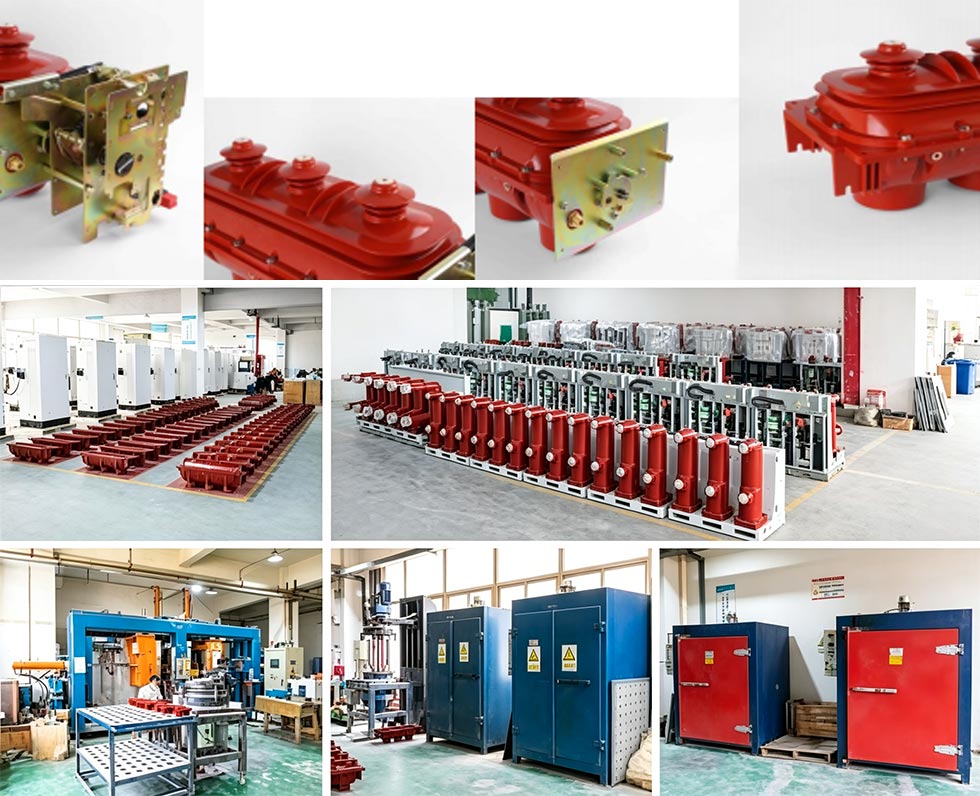

Kot profesionalni proizvajalec in dobavitelj visokonapetostne električne opreme ima Usune standardizirano proizvodnjo rastline na Kitajskem. V skladu z načelom »Najprej kakovost, najprej varnost« so vsi izdelki podvrženi strogi kakovosti pregled pred odhodom iz tovarne, izpolnjevanje ustreznih certifikacijskih standardov za zagotovitev avtoritete izdelka in zanesljivost.
