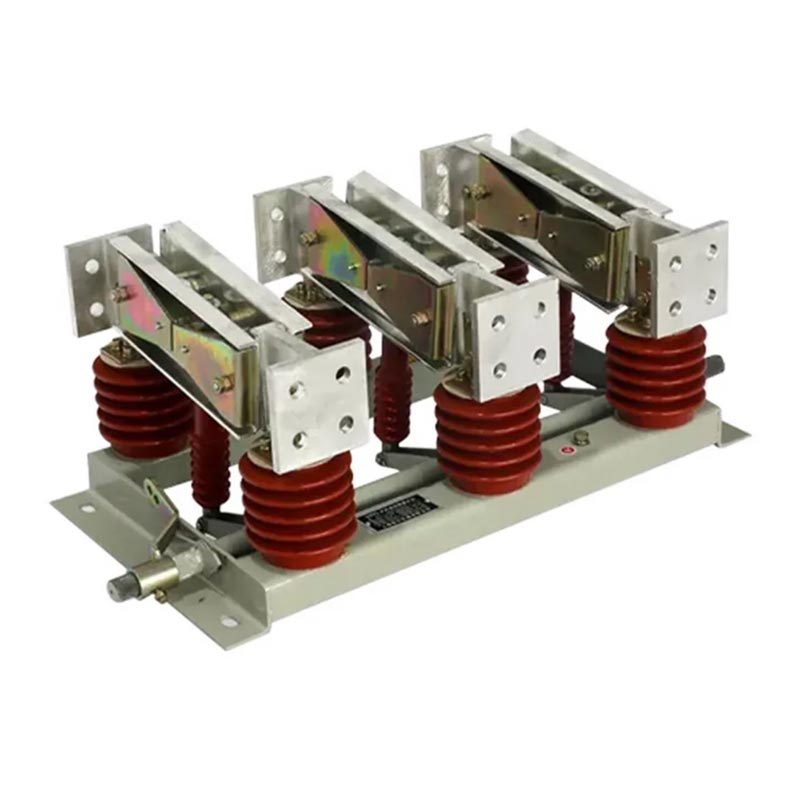

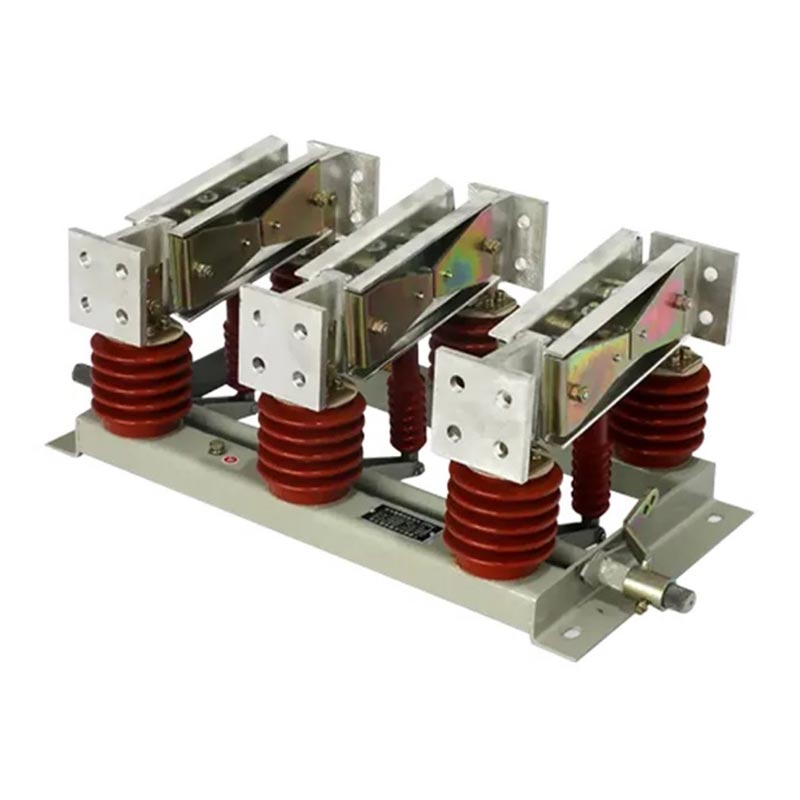

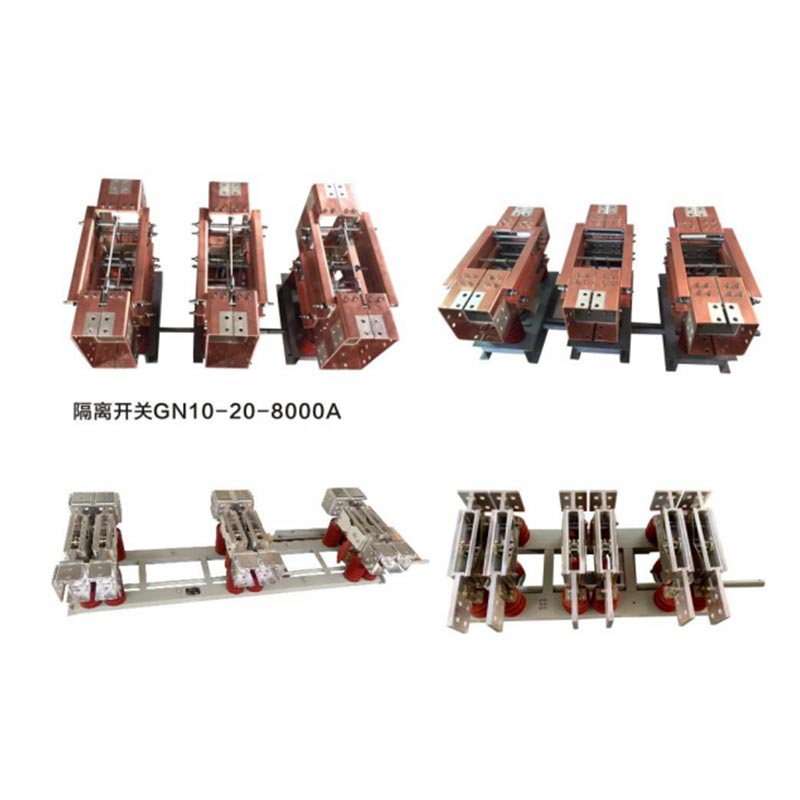

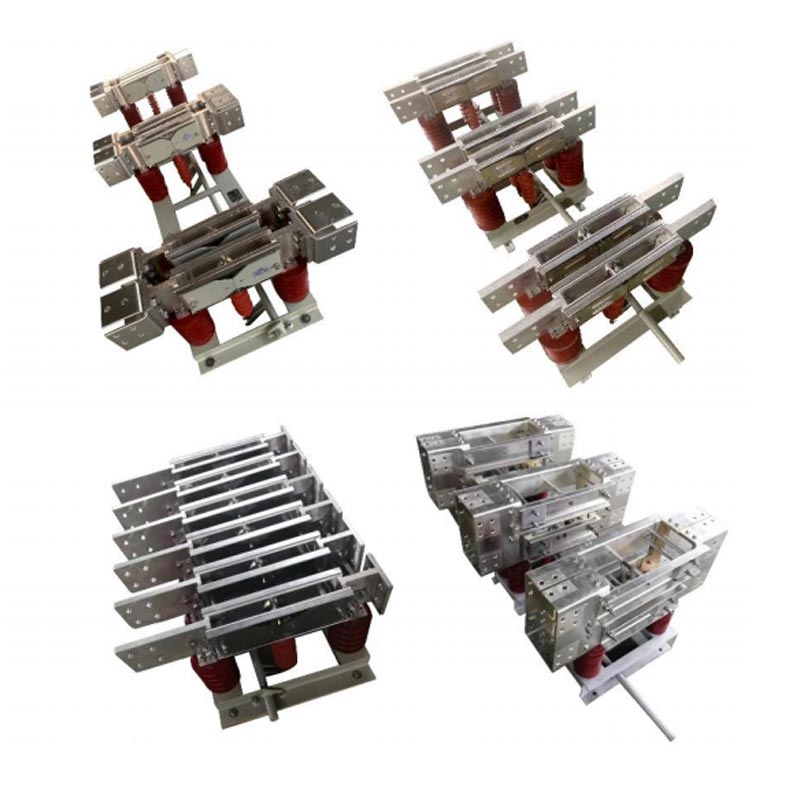

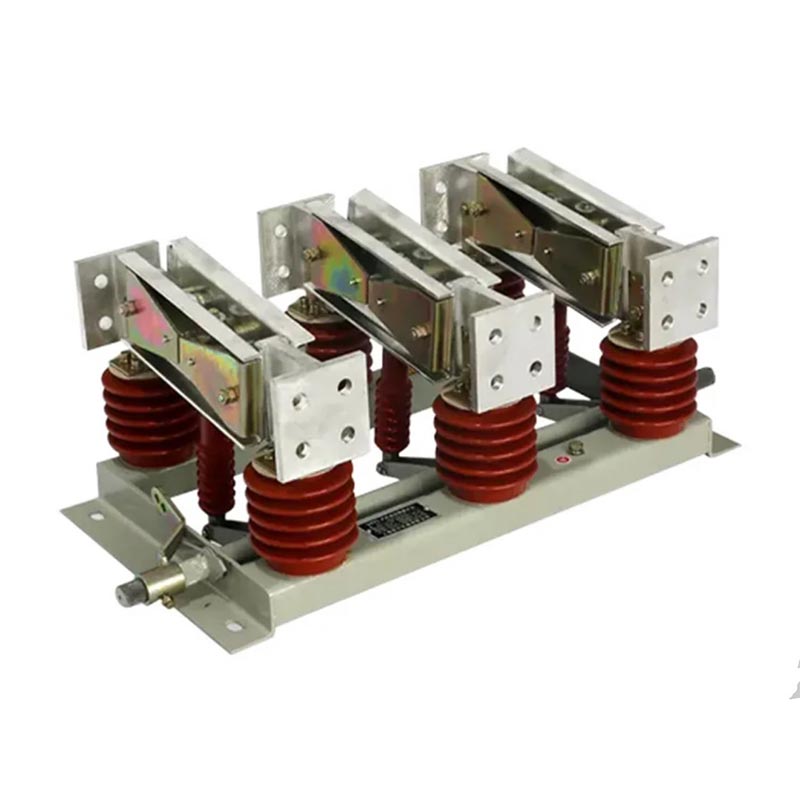

Izolacijsko stikalo za notranji zrak

Izolacijsko stikalo za notranji zrak serije Usune GN je osrednji visokonapetostni električni izdelek, ki ga je neodvisno razvil Zhejiang Usune Electric Co., Ltd., vodilni dobavitelj visokonapetostne električne opreme na Kitajskem. Vključevanje najnovejših domačih tehnologij za raziskave in razvoj ter proizvodnih procesov, je posebej zasnovan za visoke tokove obratovalnih pogojev na izhodih generatorjev velikih elektrarn in jeklarn, s čimer se zapolni tržna vrzel za visokozmogljiva notranja visokotokovna ločilna stikala.

To stikalo ima prilagodljivo konstrukcijsko zasnovo, ki omogoča sestavljanje v tri neodvisne enopolne enot ali konfiguriran kot tripolna integrirana naprava, ki ustreza različnim prostorskim postavitvam in zahtevam uporabe, glede na potrebe namestitve na mestu. Njegova glavna naloga je zagotoviti zanesljivo izolacijo električne energije med vzdrževanje električne opreme in sistemov. Z ustvarjanjem jasne prekinitve v tokokrogu zagotavlja varnost vzdrževalno osebje in celovitost opreme, ki izpolnjuje osnovne zahteve glede varnostne izolacije visoke napetosti elektroenergetski sistemi.

Zasnova izdelka in opis modela

1. Prednosti strukturne zasnove

Serija Usune GN ima znanstveno robustno strukturno zasnovo, ki združuje kompaktno postavitev in priročno delovanje. Tripolna integrirana konfiguracija učinkovito prihrani prostor za namestitev, medtem ko neodvisna enopolna zasnova omogoča individualno vzdrževanje in zamenjavo, kar povečuje prilagodljivost izdelka in vzdržljivost. Stikalo uporablja visokokakovostne prevodne in izolacijske materiale, ki zagotavljajo odlično prevodnost hkrati pa izboljšuje izolacijo in življenjsko dobo ter izpolnjuje zahteve za dolgoročno stabilno delovanje notranja visokonapetostna okolja.

2. Razlaga kode modela

Številke modelov izolacijskega stikala za notranji zrak serije Usune GN sledijo standardiziranim pravilom kodiranja, zaradi česar so jasna in enostaven za razumevanje, kar strankam omogoča izbiro ustrezne specifikacije glede na njihove dejanske potrebe. Tipični modeli so GN□--20DW/8000--80. Posebni pomeni vsake kode (od leve proti desni) so naslednji:

- G: Odklopno stikalo (osnovni tip izdelka, ki označuje glavno funkcijo izdelka za izolacijo električne energije)
- N: notranji tip (označuje, da je izdelek zasnovan za notranjo namestitev)
- □: Serijska številka dizajna (razločuje različne različice dizajna znotraj iste serije)
- 20: nazivna napetost (enota: kV, ki označuje najvišjo napetost, ki jo lahko stikalo stabilno prenese)
- D: stikalo z ozemljitvijo (opremljeno s funkcijo ozemljitve, ki zagotavlja varno praznjenje med vzdrževanjem)
- W: vrsta proti onesnaževanju (izboljšana učinkovitost proti onesnaževanju, primerna za težka notranja okolja z visoko stopnje onesnaženosti)
- 8000: nazivni tok (enota: A, ki označuje največji tok, ki ga lahko stikalo neprekinjeno prenese)
- 80: Nazivni kratkotrajni vzdržni tok (enota: kA, ki označuje največji tok kratkega stika, ki ga lahko stikalo zdrži v določenem času)

Tehnični parametri

Usune se drži načela profesionalne natančnosti; serija GN Indoor Air Isolation... Stikalo se ponaša celoviti tehnični parametri za izpolnjevanje različnih potreb v različnih industrijskih scenarijih. Vsi parametri so podvrženi strogo tovarniško testiranje in preverjanje za zagotovitev skladnosti s standardi in stabilno delovanje izdelka:

- Nazivna napetost: 12 kV, 20 kV, 35 kV (tri specifikacije, ki ustrezajo različnim konfiguracijam visokonapetostnega elektroenergetskega sistema)
- Nazivni tok: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (osem specifikacij za visok tok pogoji na izhodih generatorja)
- Tip izdelka: neozemljen, enojno ozemljen, tip skozi steno (trije tipi za različne namestitve okolja in funkcionalne zahteve)

Pogoji uporabe

1. Temperatura okolice: -50℃～+50℃ (Stabilno delovanje v okoljih z ekstremno temperaturo)
2. Nadmorska višina: ≤2000 m (prilagodljivost je mogoče izboljšati na zahtevo za nadmorske višine ≥2500 m)
3. Tlak vetra: ≤700Pa (enakovredno hitrosti vetra ≤34m/s, primerno za dobro prezračevana notranja okolja)
4. Seizmična intenzivnost: ≤8 (odporen na zmerne potresne vplive, kar zagotavlja stabilno delovanje v potresno izpostavljenih območjih območja)
5. Debelina ledu: ≤20 mm (primerno za hladna notranja okolja, kjer je možna zaledenitev)
6. Stopnja onesnaženosti: razred III, IV (zasnova, odporna na onesnaženje, primerna za notranja okolja z visoko stopnjo prahu ali kemično onesnaženje)
7. Lokacija namestitve: Brez vnetljivih in eksplozivnih nevarnosti, kemične korozije in močnih vibracij (posebni pogoji uporabe se lahko določijo po dogovoru med uporabnikom in proizvajalcem)

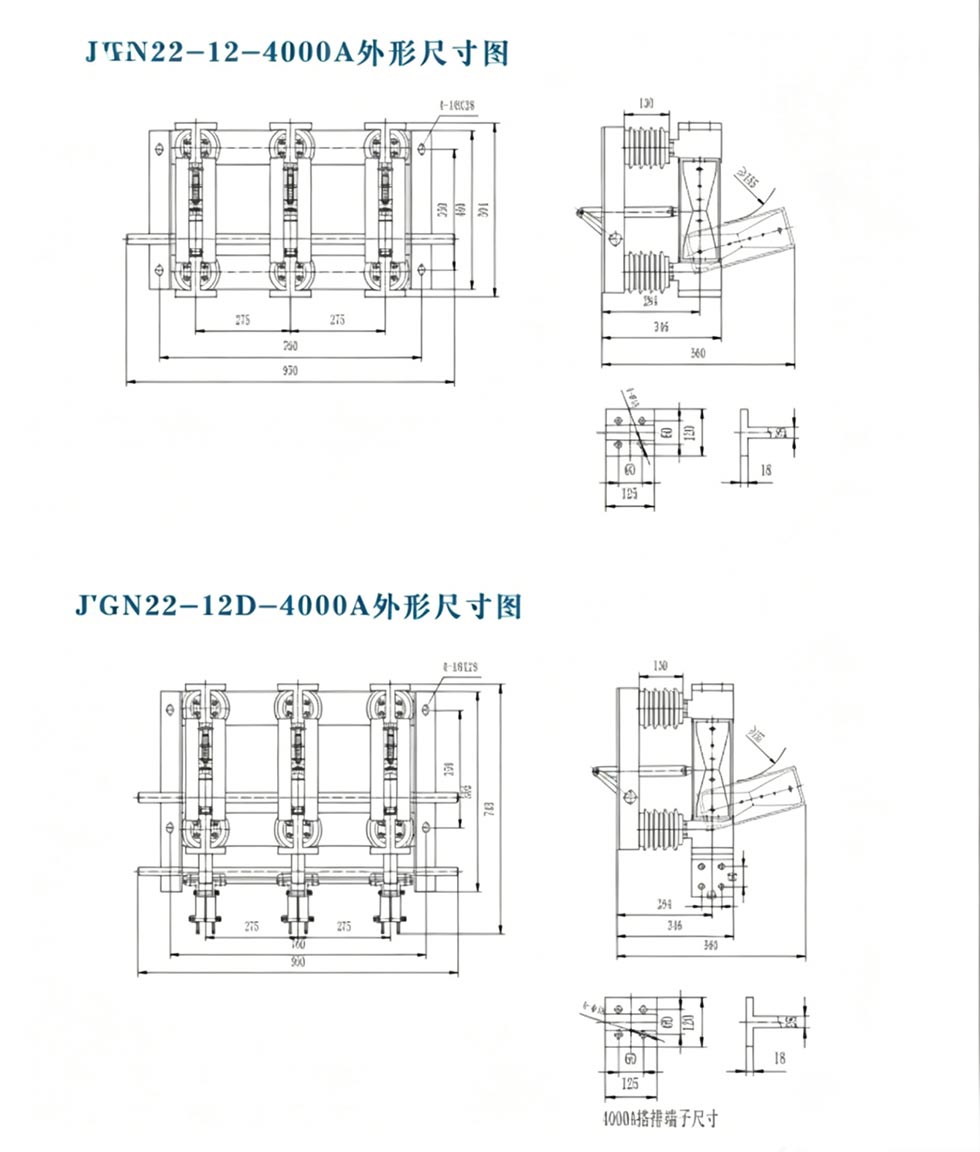

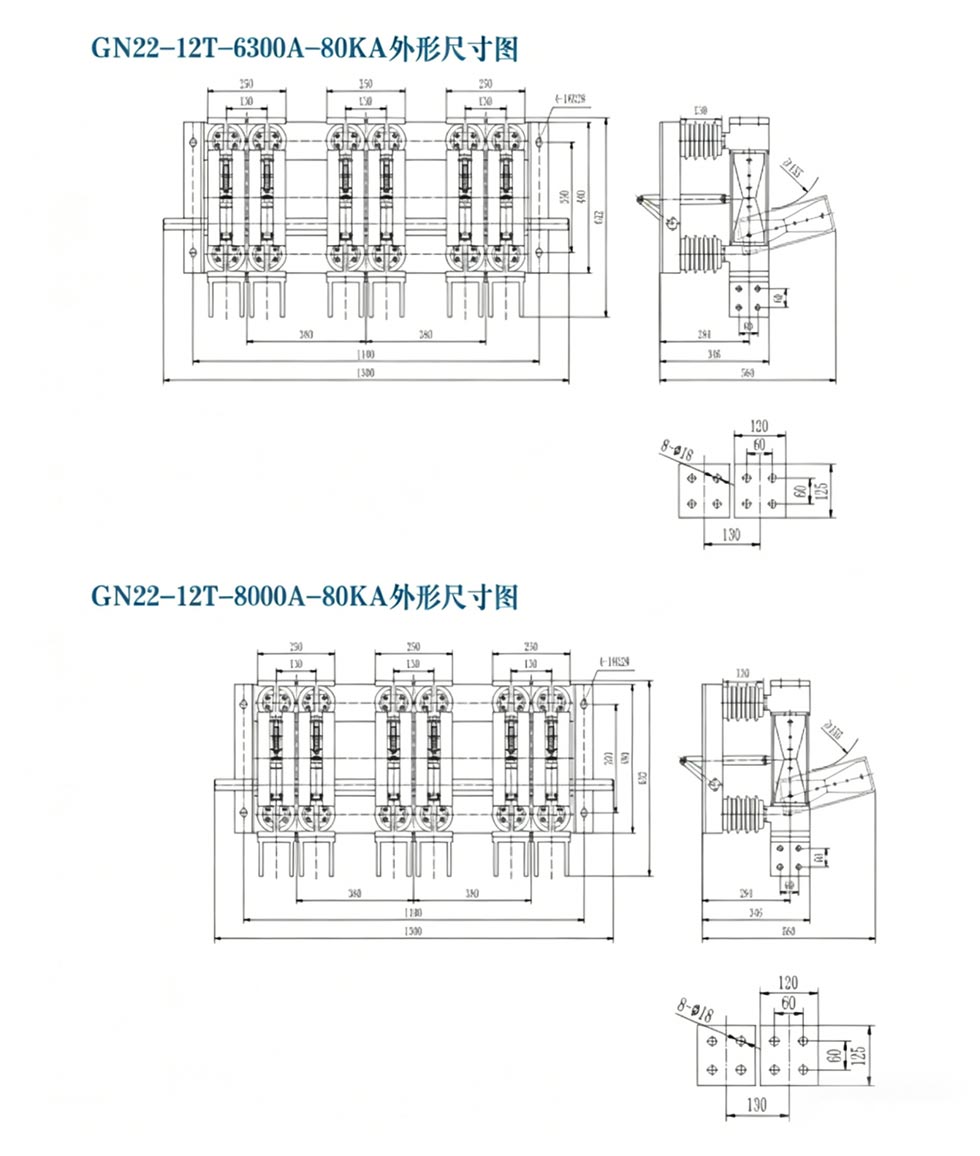

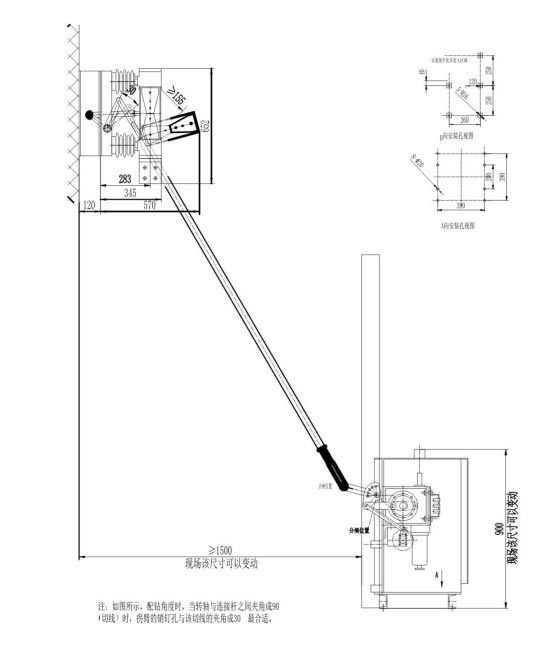

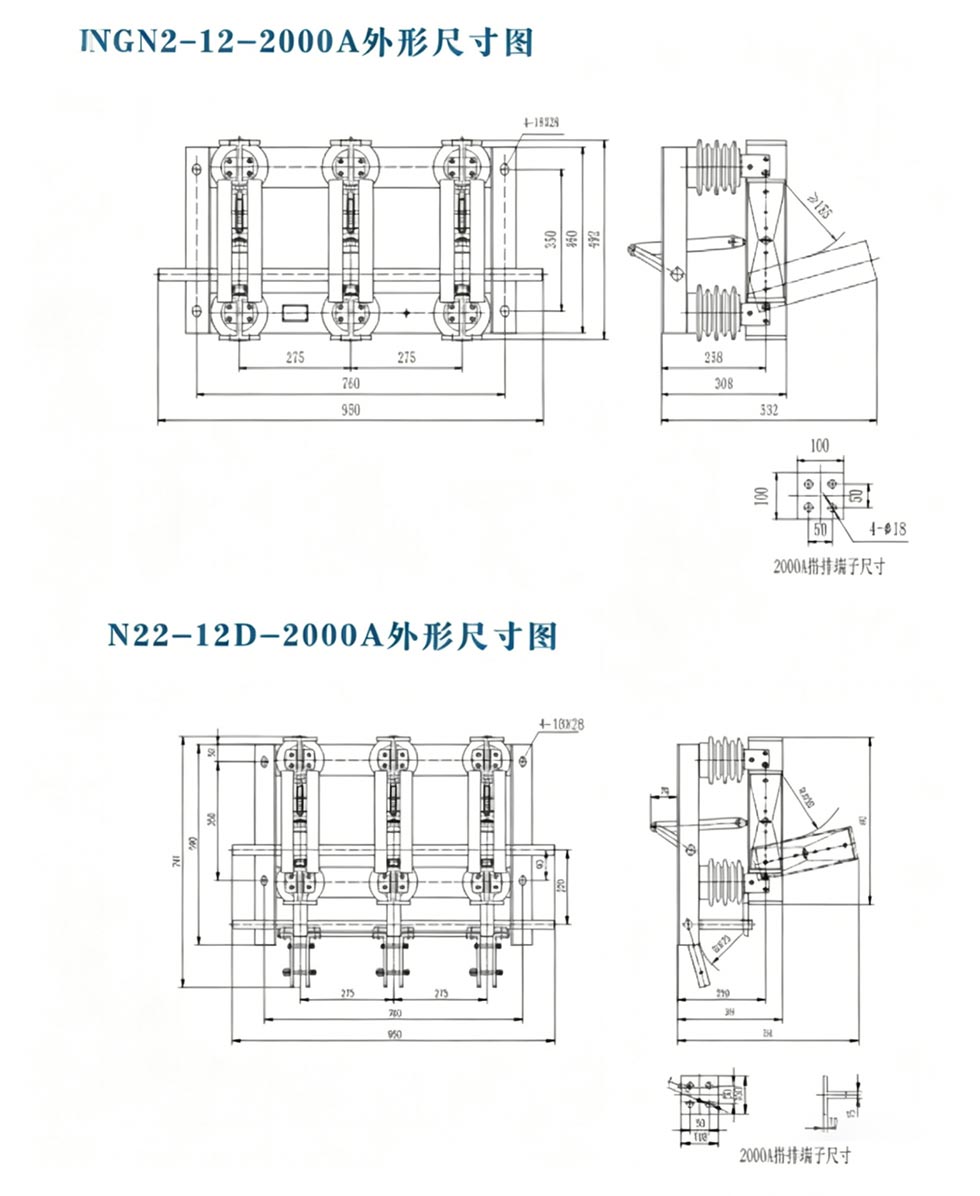

Zunanja dimenzija

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Študija primera: Velika elektrarna na premog v Shandongu na Kitajskem

Velika elektrarna na premog v provinci Shandong na Kitajskem z instalirano močjo 2 × 600 MW zahteva visokotokovno ločilno stikalo na izhodu generatorja, da se zagotovi varno vzdrževanje generatorskih enot in električne energije sistem. Po poglobljeni preiskavi in primerjavi je elektrarna izbrala serijo Usune GN 20kV/8000A indoor visokonapetostno ločilno stikalo (z ozemljitvenim stikalom, proti onesnaževanju). Kot imenovani proizvajalec, Usune nudi prilagojena navodila za namestitev in poprodajne storitve. Izdelek deluje stabilno že tri let od njegove uvedbe leta 2023.

Med delovanjem je stikalo prestalo test visokega toka in težkega notranjega okolja (stopnja onesnaženosti IV) brez napak, kot je slab kontakt ali poškodba izolacije. Učinkovito je izpolnil nalogo izolacije električne energije med vzdrževanjem generatorskega sklopa, zagotavljanje varnosti vzdrževalca in normalno delovanje električne energije rastlina. Stranka zelo ceni učinkovitost izdelka in strokovno storitev Usune ter je podpisala a dolgoročno pogodbo o sodelovanju z Usune, ki jo določa za dobavitelja odklopnih stikal.

pogosta vprašanja

V1: Kakšna je glavna funkcija izolacijskega stikala za notranji zrak serije Usune GN in ali se lahko uporablja za prekinitev obremenitveni tok?

A1: Glavna funkcija je zagotoviti zanesljivo izolacijo električne energije med vzdrževanjem električne opreme in sistemi. Z ustvarjanjem jasne prekinitve v tokokrogu zagotavlja varnost vzdrževalnega osebja in opreme. To Pomembno je poudariti, da je ta izdelek naprava za ločitev moči in ne stikalo za ločilo bremena. Ne more se uporablja za prekinitev obremenitvenega toka ali toka kratkega stika; deluje lahko le, ko je tokokrog neobremenjen oz potem ko je tok obremenitve prekinila druga stikalna oprema.

V2: Ali je mogoče izolacijsko stikalo za notranji zrak serije Usune GN prilagoditi posebnim pogojem uporabe na kraju samem?

A2: Da. Kot profesionalni proizvajalec ima Usune obsežne zmogljivosti za raziskave in razvoj ter prilagajanje. Za uporabniki s posebnimi pogoji uporabe (kot so nadmorska višina ≥2500 m, posebne ravni onesnaženosti ali posebna namestitev prostorske zahteve), se lahko vključimo v poglobljeno komunikacijo, da prilagodimo zasnovo izdelka in parametre na podlagi dejanski pogoji na kraju samem, zagotavljanje prilagojenih rešitev. Posebni pogoji uporabe so določeni z pogajanja med uporabnikom in proizvajalcem, da se zagotovi, da je izdelek primeren za delo na kraju samem okolje in dejanske potrebe.
