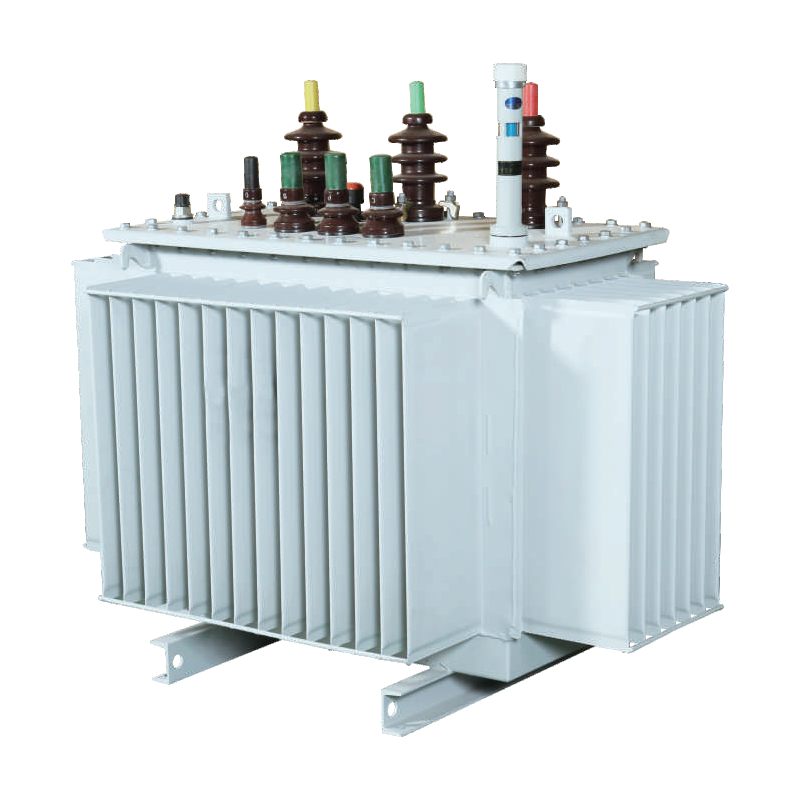

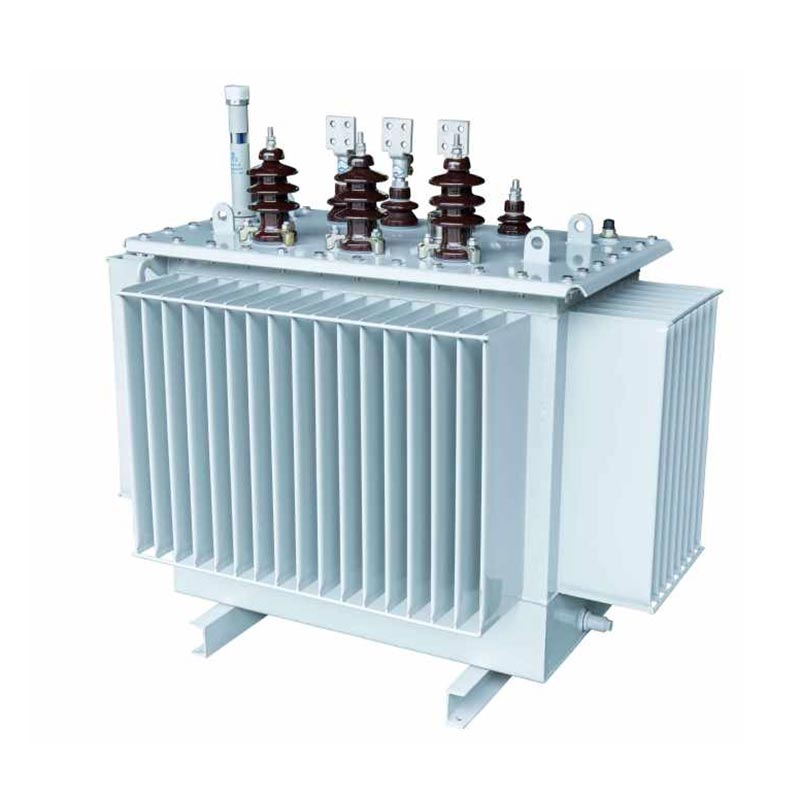

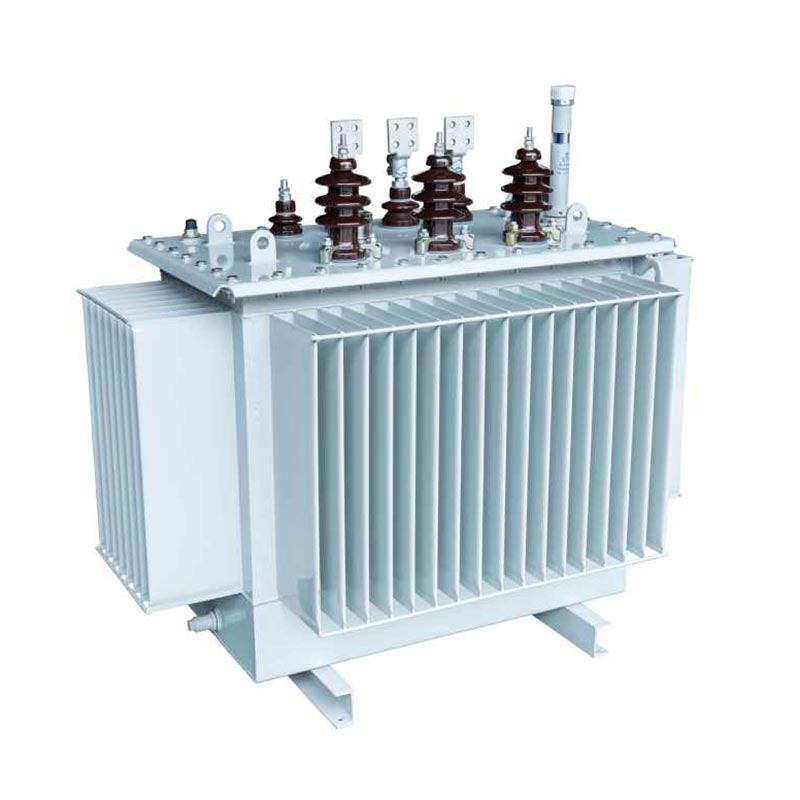

3-fazni razdelilni transformator Onan

USUNE 3-fazni Onan Distribution Transformer (ONAN) je neodvisno razvil in izdelal USUNE, profesionalni proizvajalec, ki vključuje raziskave in razvoj, proizvodnjo in prodajo. Zasnovan je posebej za moč distribucijske potrebe sodobnih urbanih in podeželskih območij ter industrijskih in rudarskih podjetij, reševanje problemov, kot so npr nizka učinkovitost, visoka poraba energije in slaba stabilnost tradicionalnih transformatorjev. Izdelek je izdelan v standardizirani tovarni USUNE, ki se opira na strog sistem nadzora kakovosti, da zagotovi, da vsak kos opreme ustreza mednarodnim industrijskim standardom in lahko stabilno deluje v različnih težkih delovnih pogojih.

3-fazni razdelilni transformator Onan uporablja tridimenzionalno navito jedro z enakostraničnim trikotnikom ureditev, ki odpravlja zračne reže v magnetnem vezju, kar ima za posledico tesnejše navitje in najkrajšo možno dolžina trifaznega magnetnega kroga. Območje prečnega prereza jedrnega stebra je skoraj krožno, kar optimizira strukturo magnetnega vezja, zmanjšanje porabe energije in hrupa pri delovanju, doseganje trifaznega ravnovesja in zmanjšanje tretjih harmonskih komponent, ki postavljajo temelje za učinkovito in stabilno oskrbo z električno energijo.

Ta izdelek je primeren za nadgradnje mestnega in podeželskega električnega omrežja ter scenarije industrijskih in rudarskih podjetij ter se lahko popolnoma ujema z modularnimi in montažnimi transformatorskimi postajami, kar zagotavlja zanesljivo oskrbo z električno energijo. Kot a profesionalni dobavitelj električne opreme ima USUNE obsežne izkušnje z raziskavami in razvojem ter proizvodnjo in lahko zagotovi prilagojene rešitve glede na potrebe strank.

Glavne lastnosti izdelka

1. Jedro

3-fazni razdelilni transformator Onan uporablja visokokakovostne zrnate silicijeve jeklene pločevine z odličnimi magnetna prepustnost in majhne izgube; za zagotovitev uporablja nemški stroj za prečno rezanje GEORG z rezanjem šivov pod kotom 45° natančnost jedra in zmanjšanje magnetnega uhajanja; pločevine iz silicijevega jekla so zložene v večstopenjski krožnik prerezov, optimizacijo magnetnega vezja, zmanjšanje šuma in porabe energije ter izboljšanje energije učinkovitost.

2. Tuljave

Visokonapetostna tuljava je cilindrična, medtem ko je nizkonapetostna tuljava cilindrična ali folijska, kar učinkovito izboljša odpornost proti kratkemu stiku in udaru strele. Zasnova tuljave je racionalna, z enotnim magnetnim krogom distribucijo, zmanjšanje lokalnega pregrevanja, podaljšanje življenjske dobe in zagotavljanje stabilnega delovanja.

3. Rezervoar za olje

Izdelana iz visokokakovostne, natančne hladno valjane jeklene plošče, proizvedene z uporabo nemškega valovitega rezervoarja za olje GEORG proizvodna linija, ki zagotavlja strukturno trdnost in tesnjenje. Površina je premazana s protikorozijskim premazom, primerno za težka okolja, kot so petrokemične tovarne, ki izpolnjuje zahteve varstva okolja. The valovita struktura združuje odvajanje toplote in prilagodljivost toplotnemu raztezanju in krčenju olja, medtem ko zaprta zasnova upočasni staranje olja in podaljša življenjsko dobo transformatorja.

4. Izolacijska struktura

3-fazni razdelilni transformator Onan ima izolacijsko strukturo razreda A z odlično izolacijo zmogljivosti, ki lahko prenesejo udarce visoke napetosti. Visokonapetostne in nizkonapetostne tuljave so razporejene koncentrično, razmik tuljav pa uporablja kartonski tulec z majhno oljno režo za izboljšanje izolacijske učinkovitosti, preprečiti kratke stike ter zagotoviti varno in stabilno delovanje.

Model izdelka

USUNE 3-fazni Onan Distribution Transformer (ONAN) pokriva tri napetostne nivoje: 10KV, 20KV in 36KV, različne potrebe po distribuciji električne energije. Lahko se prilagodi glede na dejansko obremenitev stranke, osnovne specifikacije, in scenarij namestitve, ki zagotavlja prilagodljive rešitve.

Vrsta izdelka

Gospodarske koristi in varčevanje z energijo

1. Stroški električne energije (RMB/leto) = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečna stopnja obremenitve)²] × 365 (dni) × 24 (ure) × Cena električne energije
2. Emisije CO2 = [izguba brez obremenitve (kW) + izguba obremenitve (kW) × (povprečna stopnja obremenitve)²] × 365 (dnevi) × 24 (ure) × emisija Faktor (kg-CO₂/kWh)

Izgube brez obremenitve in obremenitve izdelka so bistveno nižje od tradicionalnih transformatorjev, kar znatno zmanjša stroški električne energije uporabnikov in emisije CO2. Kot proizvajalec s sedežem na Kitajskem se USUNE drži koncepta zelenega razvoj, nenehno optimizira zasnovo izdelkov in spodbuja trajnostni razvoj energetske industrije.

Scenariji uporabe

1. Nadgradnja mestnega in podeželskega električnega omrežja: izboljša stabilnost in učinkovitost električnega omrežja ter rešuje težave nezadostno napajanje in velika poraba energije.

2. Industrijska in rudarska podjetja: Zadovoljuje povpraševanje po zmogljivem, stabilnem napajalniku, ki vzdrži težke okolja in zagotavlja delovanje proizvodne opreme.

3. Modularne in montažne postaje: kompaktna struktura, priročna namestitev in vzdrževanje, zmanjšanje zemljišča površina in stroški gradnje.

Tehnični parametri

Trifazni oljni razdelilni transformator serije 10kV S11

Opomba: Za transformatorje z nazivno zmogljivostjo 500 kVA in manj je izguba obremenitve nad rampo v tabeli velja za Dyn11 priključno skupino, izguba obremenitve pod rampo pa velja za priključno skupino Yyn0.

10 kV trifazni potopljeni razdelilni transformator serije S13

Trifazni oljni razdelilni transformator serije 10kV S14

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

1. Ali ste tovarna ali trgovska družba?

Tovarna, lahko zagotovimo, da je naša cena razumna in konkurenčna.

2. Kdaj lahko dobim ceno?

Običajno ponudbo ponudimo v 24 urah po prejemu vašega povpraševanja.

3. Ali lahko na izdelke natisnemo naš logotip in ime podjetja?

Da, seveda, sprejemamo OEM.

4. Kakšen je pretočni čas?

Dobavni rok je odvisen od naročenih količin, običajno v 15-20 dneh po prejemu plačila.

5. Kakšen je vaš postopek nadzora kakovosti?

Vsi izdelki bodo pregledani, začenši z dodatki, in bodo izvedeni z rutinskimi testi pred odhodom naše tovarne.

6. Kako rešiti težave s kakovostjo po prodaji?

Posnemite fotografije ali video posnetke težav s kakovostjo in nam jih pošljite v naš pregled in potrditev, mi pa bomo naredili zadovoljna rešitev za vas v 1-3 dneh.

7. Kakšen je garancijski čas?

12 mesecev od datuma pošiljanja.

8. Zakaj izbrati nas

● Na tem področju smo specializirani že več kot 14 let in imamo dobro izkušeno ekipo za raziskave in razvoj, ki skrbi za oblikovanje in razvojno delo za vsak projekt na podlagi posebnih zahtev stranke.
● Imamo izjemno strog postopek QC od komponent do končnih izdelkov.
● Enakomerno proizvodno obdobje v 15-20 dneh.
● Za izdelke imamo celoten sklop poročil o preskusih.
● Zagotovljena rešitev v enem koraku.
