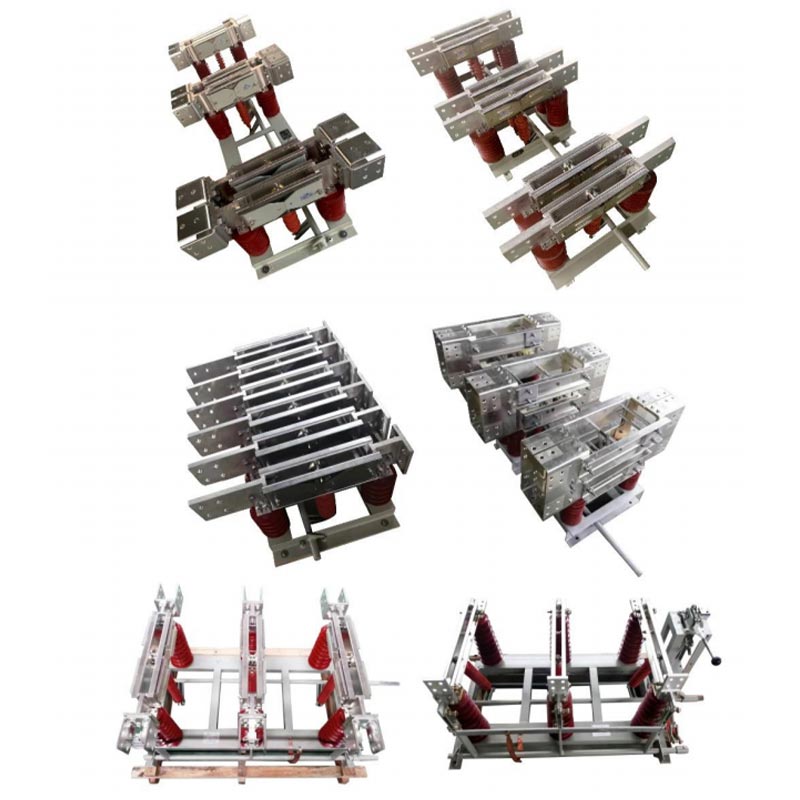

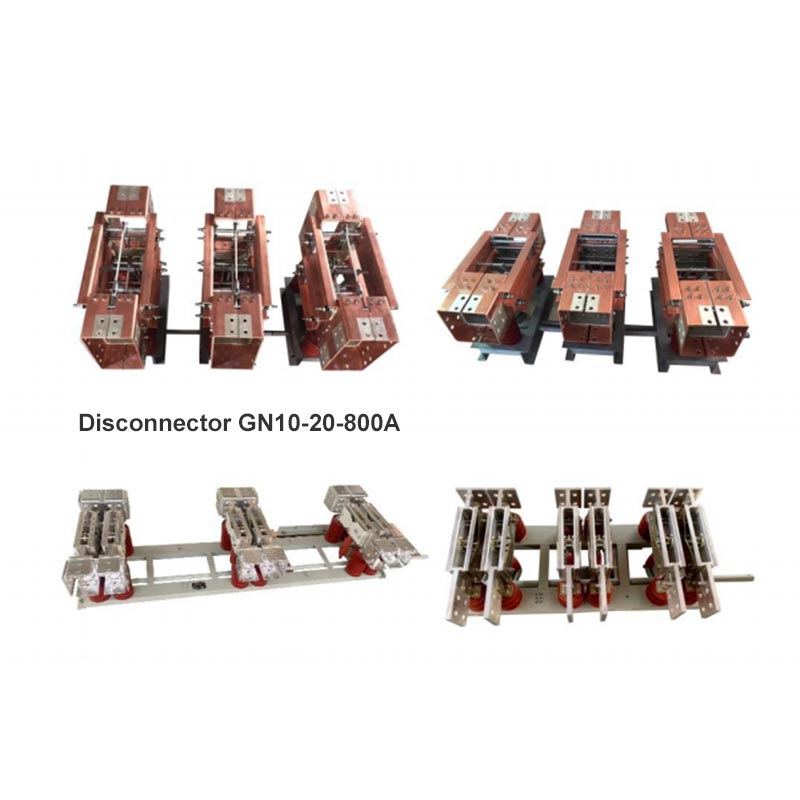

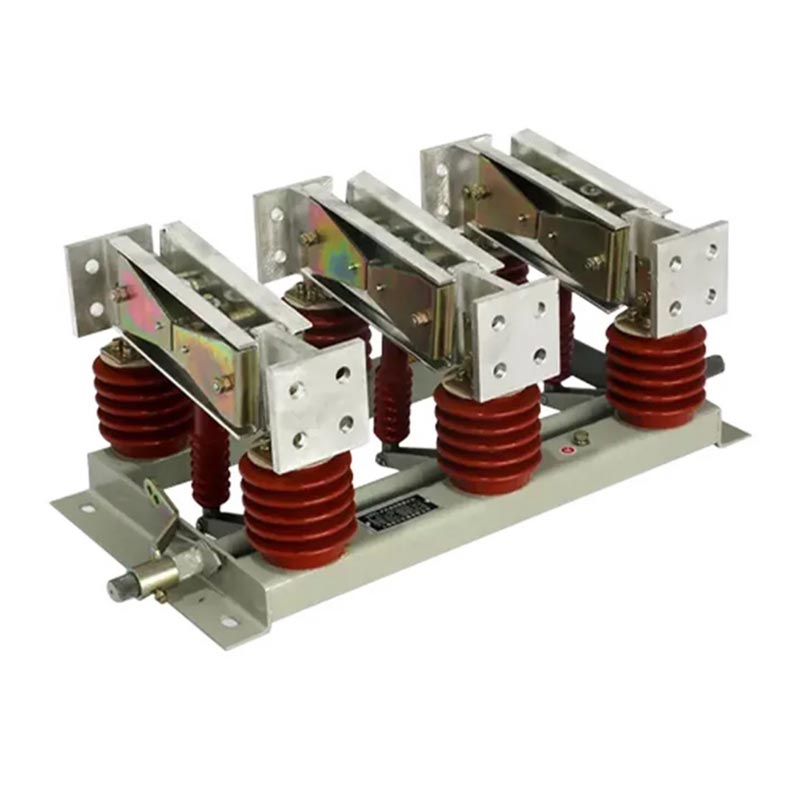

Izolacijsko stikalo za notranjo uporabo

Izolacijsko stikalo za notranje prostore serije GN je stikalna naprava brez obremenitve, posebej zasnovana za notranjo uporabo visokonapetostni sistemi. Doseže fizični odklop napajanja z zagotavljanjem vidne izolacijske vrzeli, zaradi česar je bistvena naprava za varno vzdrževanje električne opreme in sistemov.

Strukturne značilnosti

1. Modularna zasnova: sestavljena iz treh neodvisnih enopolnih enot, ki jih je mogoče prilagodljivo združiti v tripolno integrirana struktura, prilagodljiva različnim scenarijem namestitve.

2. Visokotokovni prevodni sistem: uporablja visoko trdne kontakte iz bakrove zlitine, ki nudijo odlično prevodnost in toplotno stabilnost, ki lahko prenese dolgotrajno delovanje s tokovi do 10.000 A.

3. Zanesljiva izolacijska zmogljivost: Opremljen z visokokakovostnimi izolatorji proti onesnaževanju, primernimi za razred III in IV onesnažena okolja.

4. Izbirno stikalo za ozemljitev: nekateri modeli vključujejo stikalo za ozemljitev, kar zagotavlja varno ozemljitev izolacije vezje in izboljšanje obratovalne varnosti.

Opis modela

Veljavni standardi

Kot profesionalni dobavitelj visokonapetostne električne opreme se Usune strogo drži nacionalnih in industrijskih standardov standardi za zagotavljanje kakovosti in varnosti izdelkov:

- GB 1985-2014 "Visokonapetostna AC ločilna stikala in ozemljitvena stikala"
- GB/T 11022-2011 "Skupne tehnične zahteve za standarde za visokonapetostne stikalne in krmilne naprave"
- DL/T 486-2010 "Tehnični pogoji za naročanje visokonapetostnih AC ločilnih in ozemljitvenih stikal"
- DL/T 593-2006 "Tehnične zahteve za visokonapetostne stikalne in krmilne naprave"

Tehnični parametri

1. Specifikacije napetosti in toka

- Nazivne napetosti: 12kV, 20kV, 35kV
- Nazivni tok: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nazivni kratkotrajni tok: največ 80 kA

2. Kategorije izdelkov

- Po funkciji: neozemljen, enojno ozemljen, skozi steno
- Po načinu delovanja: ročni, električni (neobvezno)

Pogoji uporabe

Izolacijsko stikalo za notranjo uporabo je primerno za težka industrijska okolja in ima široko prilagodljivost:

1. Temperatura okolja: -50 ℃ ~ +50 ℃
2. Nadmorska višina: ≤2000 m (Nadmorska višina ≥2500 m se lahko prilagodi za izboljšanje prilagodljivosti)
3. Tlak vetra: ≤700Pa (enakovredno hitrosti vetra ≤34m/s)
4. Potresna intenzivnost: ≤8
5. Debelina zaledenitve: ≤20 mm
6. Stopnja onesnaženosti: razred III, IV
7. Okolje namestitve: Brez vnetljivih ali eksplozivnih nevarnosti, brez kemične korozije in brez močnih vibracij

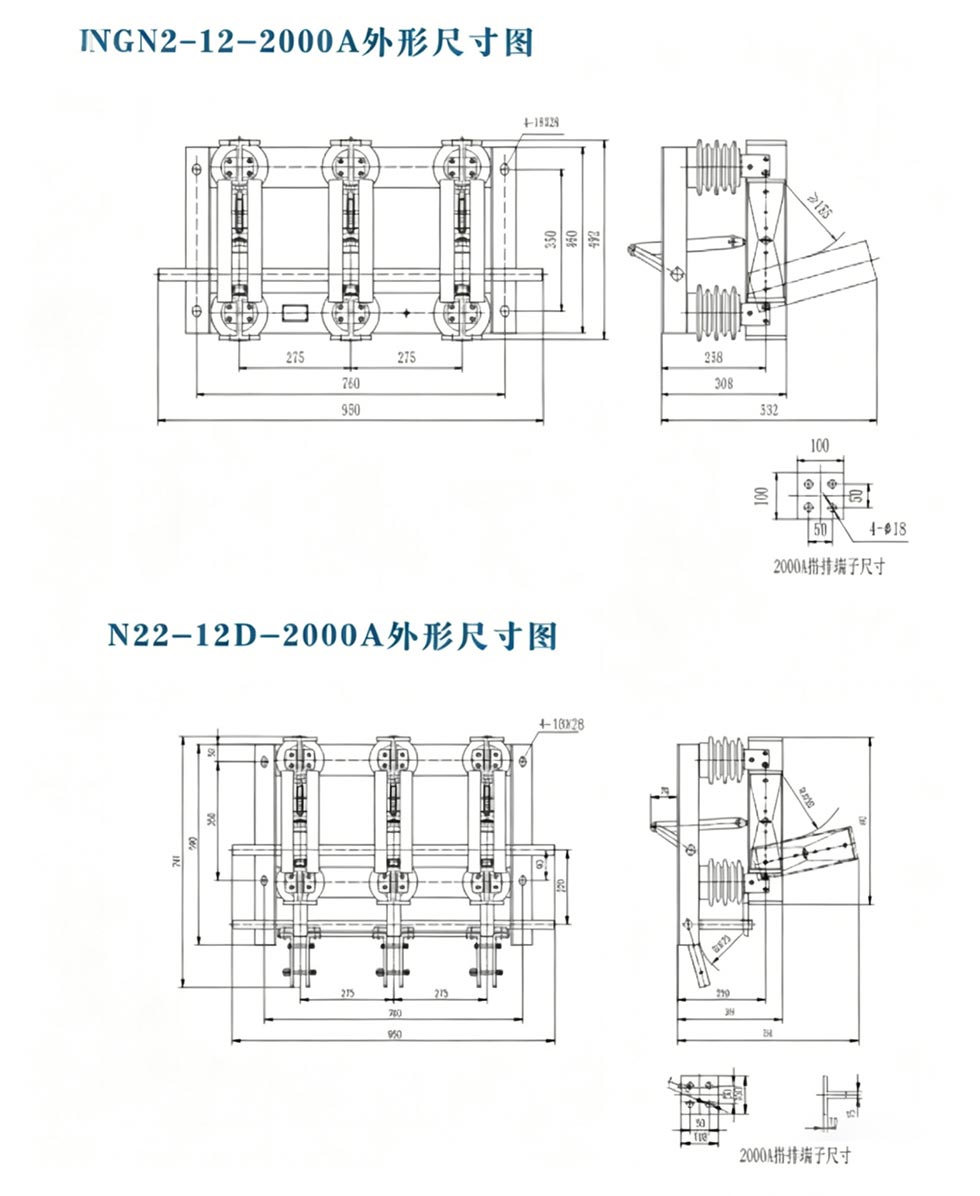

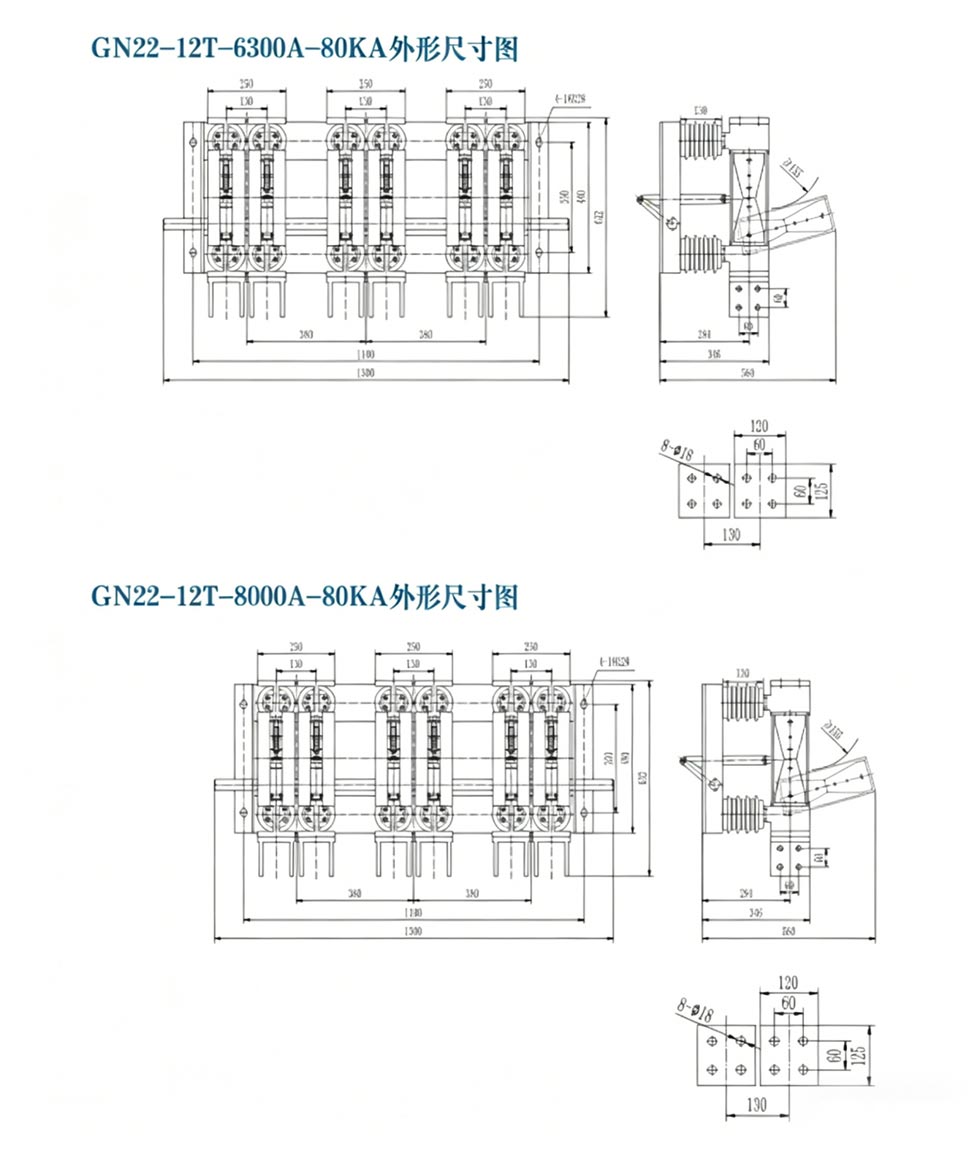

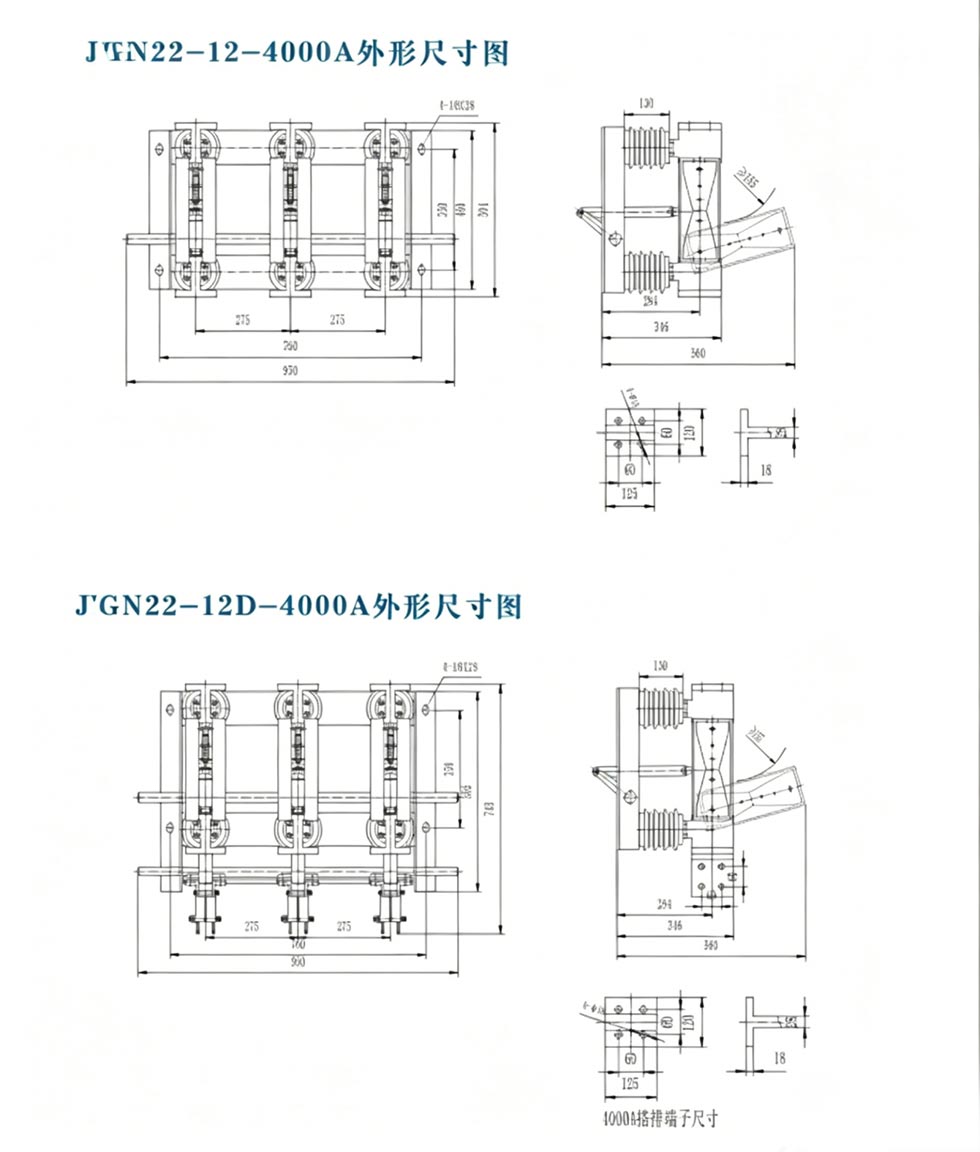

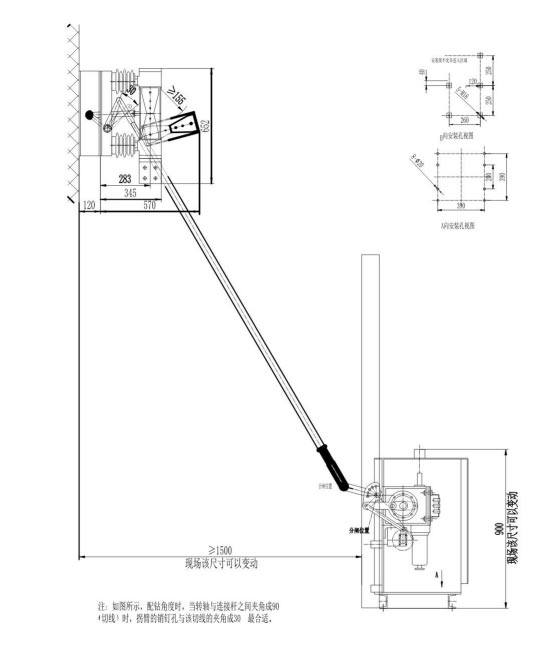

Zunanja dimenzija

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Praktična uporaba

Primer: Velika jeklarna na vzhodu Kitajske je morala opremiti svoj 20kV izhodni sistem generatorja z visokotokovno izolacijo opremo. Okolje obrata je bilo ostro (veliko prahu, onesnaženost IV. razreda) in je imelo visoke zahteve po toku (8000A), ki postavlja stroge zahteve glede zanesljivosti opreme. Končno je tovarna izbrala Usune Ločilno stikalo GN□-20DW/8000-80. Glavni razlogi so bili njegova zasnova, odporna na onesnaženje, prilagodljivost razredu IV onesnažena okolja, nazivni tok 8000 A, ki ustreza izhodni obremenitvi generatorja, in integrirano ozemljitveno stikalo zagotavljanje varnosti vzdrževanja. Od zagona leta 2023 je oprema stabilno delovala več kot dve leti, zagotavljanje zanesljive izolacije med mesečnim vzdrževanjem, kar odpravlja tveganje električnega udara. The izolatorji, odporni na onesnaženje, ne kažejo očitnih sledi staranja ali praznjenja, kar bistveno zmanjša vzdrževanje frekvenco in stroške, kar dokazuje, da je ločilno stikalo serije Usune GN idealna izbira za težka dela industrijski energetski sistemi.

pogosta vprašanja

V1: Kakšna je glavna razlika med ločilnim stikalom in obremenitvenim stikalom?

A1: Odklopno stikalo je stikalna naprava brez obremenitve brez zmožnosti gašenja obloka; navajen je le na izolirajte tokokrog, potem ko odklopnik odklopi breme. Stikalo bremena lahko odklopi določeno breme trenutno. Ločilno stikalo serije GN zagotavlja vidno izolacijsko režo, kar zagotavlja absolutno varnost med vzdrževanje.

V2: Ali lahko izolacijsko stikalo za notranje prostore serije GN normalno deluje na območjih z visoko nadmorsko višino (≥2500 m)?

A2: Da. Standardni model je primeren za nadmorske višine ≤2000 m. Za nadmorske višine ≥2500 m lahko Usune izboljša izolacijo in mehanska zmogljivost glede na potrebe uporabnika za zagotovitev stabilnega delovanja opreme.

V3: Kakšno vzdrževanje je potrebno za odklopna stikala serije GN?

A3: Redno vzdrževanje vključuje: (1) preverjanje izolatorjev glede razpok in madežev; (2) Testni kontaktni tlak in temperatura (≤70 ℃ pri nazivnem toku); (3) preverjanje celovitosti ozemljitvenega stikala in zaporne naprave; (4) Redno mazanje pogonskega mehanizma. Pravilno vzdrževanje lahko zagotovi življenjsko dobo 20-30 let.

Izolacijsko stikalo za notranje prostore Usune serije GN združuje napredno tehnologijo, zanesljivo delovanje in širok prilagodljivost, zaradi česar je prednostni izdelek za velike elektrarne, jeklarne in industrijske energetske sisteme. Kot vodilni proizvajalec v kitajski visokonapetostni električni industriji, Zhejiang Usune Electric Co., Ltd., ki se zanaša na njegova strokovna ekipa za raziskave in razvoj, strog sistem nadzora kakovosti in bogate projektne izkušnje uporabnikom zagotavljajo visokokakovostni izdelki in rešitve po meri. Ne glede na to, ali gre za nove projekte ali nadgradnjo opreme, lahko zagotovi varno, stabilna in učinkovita izolacijska zaščita.
