Stikalo za izklop obremenitve 24kv 36kv

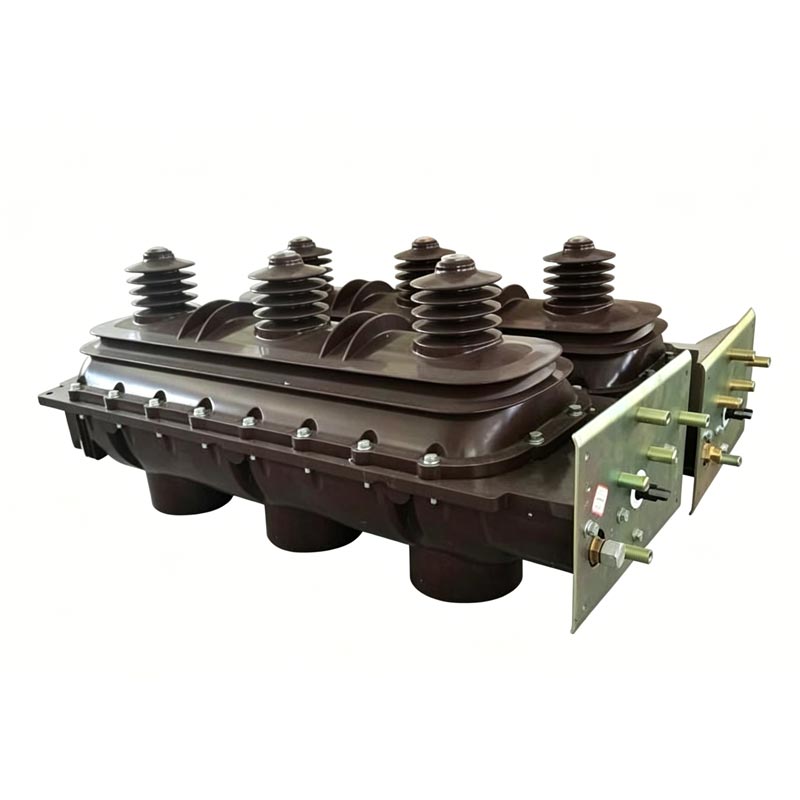

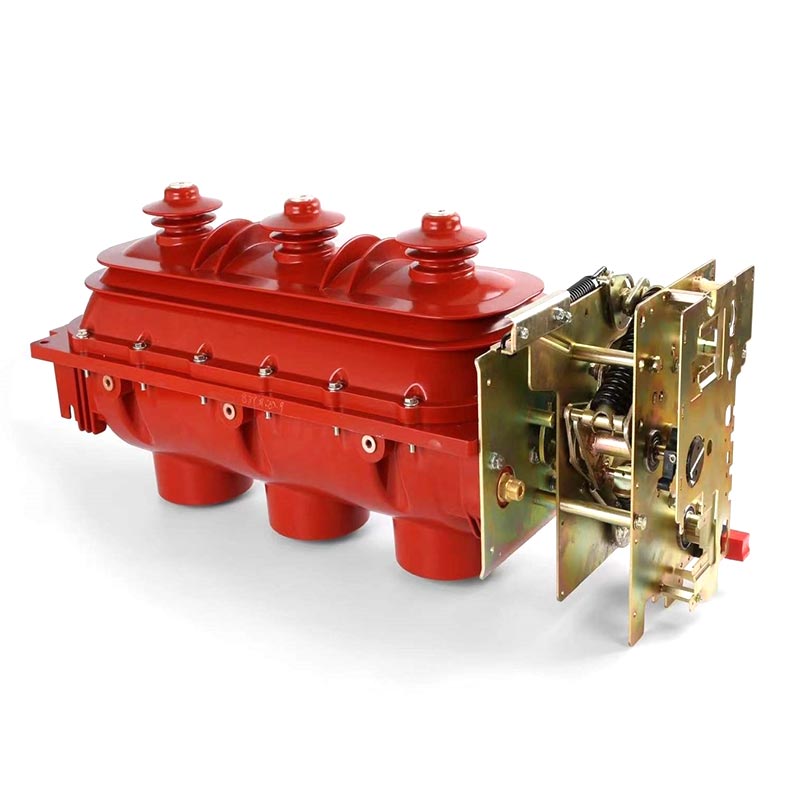

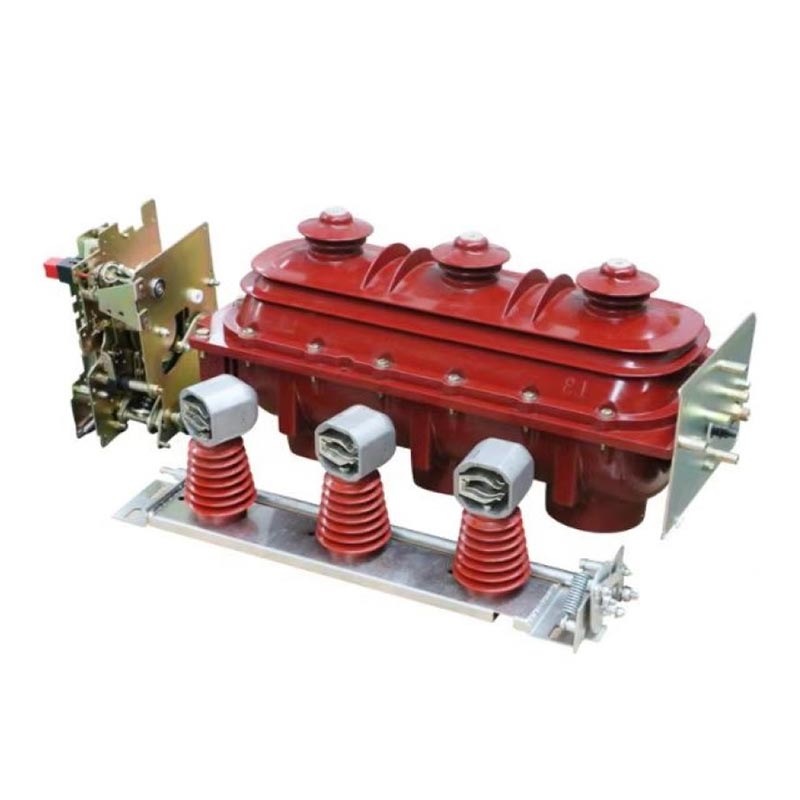

Notranja stikala Usune 24kV 36kV Load Break Break Switch FLN36-24kV 36KV serija je jedrna srednjenapetostna stikalna naprava neodvisno razvil in proizvedel Zhejiang Usune Electric Co., Ltd. Ta serija je posebej zasnovana za uporabo v zaprtih prostorih, prilagodljiv na nazivne napetosti 24kV in 36kV in primeren za trifazni AC 50Hz obroč omrežja in dvoradialni sistemi napajanja. Usune, profesionalni dobavitelj s sedežem na Kitajskem, združuje napredne tehnologijo in praktične izkušnje v vsak izdelek, kar zagotavlja, da lahko stikala stabilno prenašajo obremenitveni tok in preklapljanje preobremenitvenega toka, kot tudi preklopne operacije dolgih neobremenjenih vodov, neobremenjenih transformatorjev, in kondenzatorske banke.

Glavna prednost te serije je njena prilagodljivost: če se uporablja z varovalkami za omejevanje toka, lahko nadomesti vezje odklopniki. Bremensko stikalo skrbi za preklapljanje različnih bremenskih tokov, medtem ko varovalka za omejevanje toka prekinitev večjih preobremenitvenih in kratkostičnih tokov. To zmanjša stroške opreme za distribucijo električne energije in izboljšuje varnost in stabilnost napajalnega sistema, s čimer pridobi široko prepoznavnost v industriji.

Glavne lastnosti izdelka

1. Napredna strukturna zasnova

Sprejetje zasnove vrtljivega kontakta s tremi položaji dvojnega prekinitve, delovni položaj stikala (zaprto, odprto, ozemljen) je jasno opredeljen, učinkovito preprečuje napačno delovanje in zagotavlja natančno in zanesljivo preklapljanje; the splošna zasnova trifazne namestitve ponuja dobro sinhronizacijo, manj delov in priročno prilagajanje ter namestitev, kar znatno zmanjša težave in čas pri namestitvi na kraju samem.

2. Odlična izolacijska zmogljivost

Stikalo je zatesnjeno z zgornjim in spodnjim ohišjem iz epoksidne smole, ki sta notranje napolnjena s plinom SF6 pri 0,045–0,07 MPa. SF6 plin ima odlične izolacijske lastnosti in lastnosti za gašenje obloka, popolnoma tesni glavni tokokrog in ozemljitveno vezje znotraj ohišja, ki ga izolira pred zunanjo vlago, prahom in drugimi onesnaževalci. to zagotavlja stabilno izolacijo tudi v težkih notranjih okoljih, preprečuje okvare izolacije in zagotavljanje varnega delovanja elektroenergetskega sistema.

3. Visoka varnostna učinkovitost

Varnost je jedro oblikovanja izdelkov Usune. V primeru notranjega obloka je šibka zadnja struktura ohišje bo samodejno počilo, hkrati pa bo razbremenilni ventil na vrhu ohišja odprto, izločanje nadtlačnega plina izven omare, učinkovito preprečevanje eksplozije omare in zaščita varnost operaterjev na kraju samem in opreme v okolici. Ta zasnova je prestala več varnostnih testov in ustreza z mednarodnimi varnostnimi standardi in zagotavlja zanesljivo zaščito za operacije distribucije električne energije.

4. Prilagodljivo in zanesljivo delovanje

Notranje stikalo za izklop obremenitve 24kV 36kV podpira ročni in električni način delovanja, ki ga je mogoče izbrati glede na dejanske zahteve spletnega mesta. Je priročen in zanesljiv za uporabo, s poenostavljeno mehansko strukturo in stabilna zmogljivost, prilagodljiva pogostim preklapljanjem. Zasnova, ki ne potrebuje vzdrževanja, se ponaša z dolgo življenjska doba z mehansko življenjsko dobo do 2000 ciklov, kar zmanjšuje kasnejše stroške vzdrževanja in delovno obremenitev.

Tehnični parametri

Pogoji uporabe

Za zagotovitev stabilnega in zanesljivega delovanja je treba uporabiti stikalo za izklop tovora Usune Indoor 24kV 36kV pod naslednje pogoji (na podlagi dejanskih izkušenj z uporabo na Kitajskem in po svetu):

(a) Nadmorska višina: ne presega 1000 metrov;
(b) Temperatura okolja: zgornja meja +40 ℃, spodnja meja -25 ℃;
(c) Relativna vlažnost: dnevno povprečje ≤95 %, mesečno povprečje ≤90 %;
(d) v okoliškem zraku ni večjih jedkih plinov, vnetljivih plinov ali vodne pare;
(e) Ni pogostih ali močnih vibracij.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Študija primera: projekt distribucije električne energije v stanovanjskih mestih Hangzhou, Kitajska

Veliko stanovanjsko območje v mestu Hangzhou na Kitajskem je imelo visoke zahteve glede energetske učinkovitosti, varnosti in stabilnosti. svojih notranjih prostorih za distribucijo električne energije. Projekt je izbral 20 notranjih 24kV bremenskih prekinitvenih stikal Usune (FLN36-24kV serije) za upravljanje preklapljanja obremenitve in zaščite za stanovanjski sistem napajanja. Kot imenovani dobavitelj za ta projekt je Usune zagotovil prilagojena navodila za namestitev in poprodajne storitve. Tovarna strogo testirali vsak izdelek pred odpremo, da bi zagotovili skladnost s tehničnimi zahtevami projekta. Od svojega ob zagonu leta 2023 so stikala delovala stabilno brez izolacijskih napak ali okvar, učinkovito zagotavlja stabilno oskrbo z električno energijo za več kot 5000 gospodinjstev. Projektna skupina je zelo pohvalila delovanje izdelka in strokovne storitve Usune.

pogosta vprašanja

V1: Ali se lahko notranje stikalo Usune 24kV 36kV Load Break Break Switch uporablja samo za prekinitev toka kratkega stika?

A1: Ne. Obremenilna stikala se uporabljajo predvsem za preklapljanje obremenitvenih tokov in preobremenitvenih tokov ter povezovanje in odklop neobremenjenih dolgih vodov, neobremenjenih transformatorjev in kondenzatorskih baterij. Ne morejo samostojno prekiniti tokove kratkega stika. Za obvladovanje tokov kratkega stika je mogoče kombinirati bremenska stikala varovalke za omejevanje toka. Varovalke za omejevanje toka skrbijo za prekinitev večje preobremenitve in kratkega stika tokov, in ta kombinacija lahko nadomesti odklopnike, ki zagotavljajo celovito zaščito za napajanje sistem. Ta zasnova, ki jo je optimiziral Usune na podlagi dolgoletnih poklicnih izkušenj, uravnoteži stroške in varnost.

V2: Kaj je treba storiti, če je tlak plina SF6 v stikalu za obremenitev prenizek?

A2: Plin SF6 v notranjih bremenskih stikalih 24 kV in 36 kV Usune je zaprt v ohišju iz epoksidne smole. Standard tlak je 0,045–0,07MPa. Nizek tlak bo vplival na izolacijo stikala in učinkovitost gašenja obloka. Uporabniki najprej preveriti puščanje plina. Če odkrijete puščanje, se takoj obrnite na poprodajno ekipo Usune. Kot a profesionalni proizvajalec, Usune nudi storitve strokovnega odkrivanja puščanja plina in popravila. Po odpravi puščanja, Plin SF6 je treba dopolniti do standardnega tlaka, da se zagotovi normalno delovanje stikala. Priporočljivo je da med vsakodnevno uporabo redno preverjate tlak plina.
