Odklopno stikalo 12kv 10kv 1000a 1250a

Odklopno stikalo Usune 12kV 10kV 1000A 1250A je osnovni izdelek, ki ga je razvilo podjetje, ki se osredotoča na potrebe industrijska visokonapetostna distribucija električne energije. Zasnovan je posebej za generatorske vtičnice in visoko napetost sistemi, ki se prilagajajo nivojem napetosti 10 kV in 12 kV in pokrivajo specifikacije glavnega toka 1000 A in 1250A.

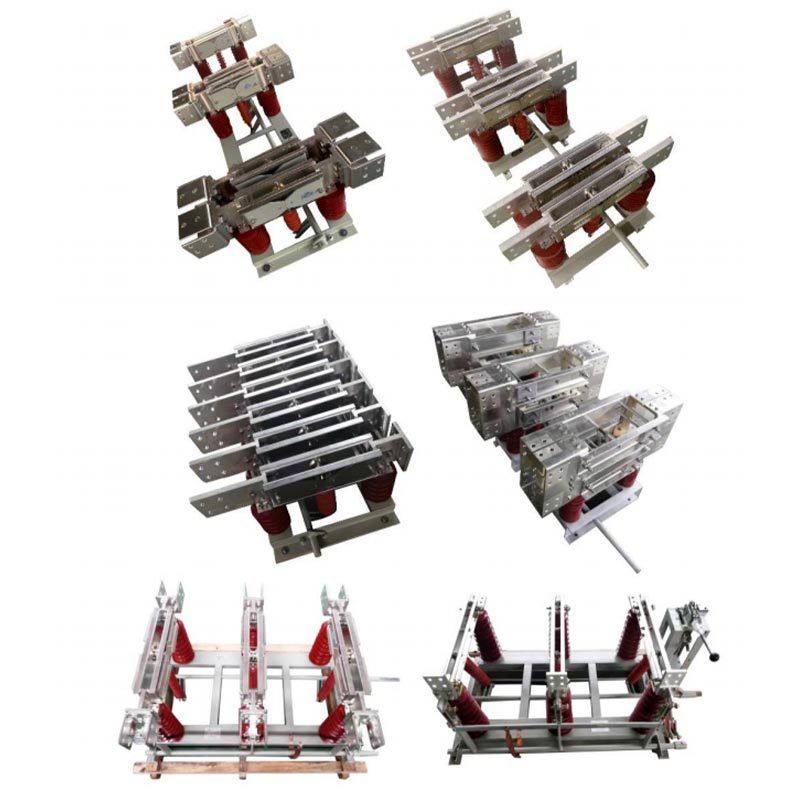

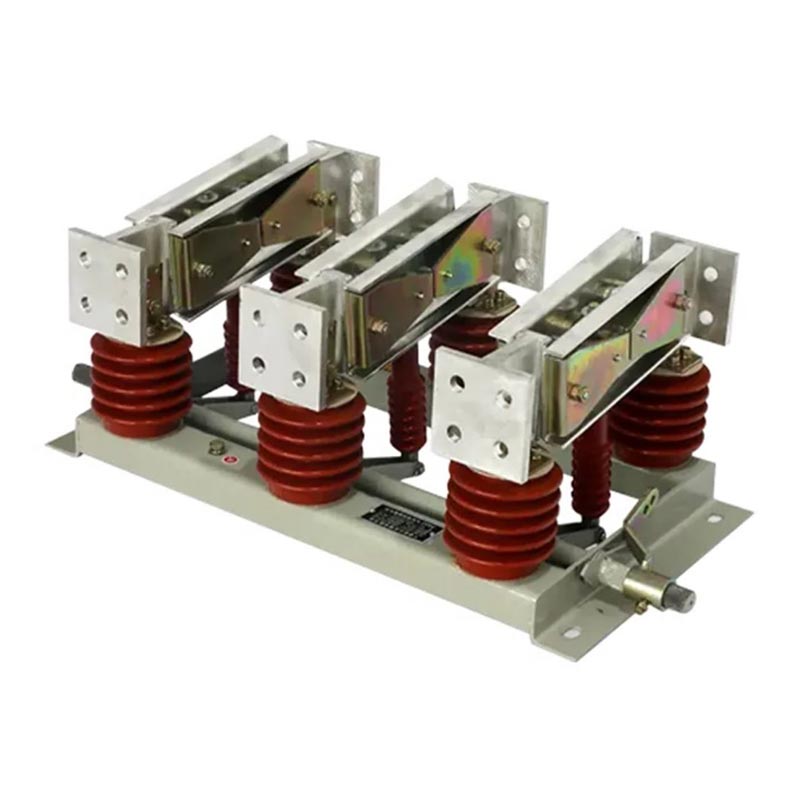

Ločilno stikalo 12kV/10kV/1000A/1250A je sestavljeno iz treh neodvisnih enopolnih enot in je lahko tudi prilagodljivo konfiguriran kot tripolna integrirana visokonapetostna električna naprava. Ima kompaktno strukturo, priročno delovanje in zanesljivo izolacijo. Kot vodilni izdelek, razvit v podjetju, izpolnjuje zahteve izolacije, ozemljitve in zahteve za preprečevanje onesnaževanja v različnih pogojih delovanja. Doseže zanesljivo preklapljanje tokokroga pod pogojih brez obremenitve, ki tvorijo jasno viden izolacijski prelom, ki zagotavlja varnost vzdrževalnega osebja pred vir.

Temeljne prednosti

1. Napredna tehnologija in stabilno delovanje

- Vključuje najnovejšo domačo visokonapetostno električno tehnologijo, optimizira prevodno vezje in izolacijo zasnova, zmanjša kontaktni upor in izboljša visokotokovno nosilnost;
- Podpira notranje (N) in zunanje konfiguracije, z izbirnim ozemljitvenim stikalom (D) in vrstami, odpornimi proti onesnaževanju (W) prilagajanje zapletenim pogojem delovanja;
- Uporablja visoko trdne izolacijske materiale in kovinske komponente, odporne proti rji, odporne proti staranju in koroziji, podaljšanje življenjske dobe.

2. Skladen in certificiran, varen in zanesljiv

- GB 1985-2014 "Visokonapetostna AC ločilna stikala in ozemljitvena stikala"
- GB/T 11022-2011 "Skupne tehnične zahteve za standarde visokonapetostnih stikalnih naprav in krmilne opreme"
- DL/T 486-2010 "Tehnični pogoji za naročilo visokonapetostnih AC ločilnih stikal in ozemljitvenih stikal"
- DL/T 593-2006 "Tehnične zahteve za visokonapetostne stikalne naprave in krmilno opremo"

3. Močna prilagodljivost in širok spekter uporabe

- Specifikacije napetosti/toka: 10kV, 12kV; 1000A, 1250A, razširljiv na 2000A-10000A modeli z visokim tokom;
- Razpoložljivi tipi: neozemljeni, enojno ozemljeni, skozi steno, izpolnjujejo različne zahteve glede namestitve;
- Okoljska toleranca: široko območje delovne temperature od -50 ℃ do +50 ℃, nadmorska višina ≤2000 m (prilagodljivo za nadmorske višine nad 2500 m), potresno odporen do magnitude 8, 20 mm... Odporen na zaledenitev, primeren za razred III in IV območja onesnaženja.

Tehnični parametri

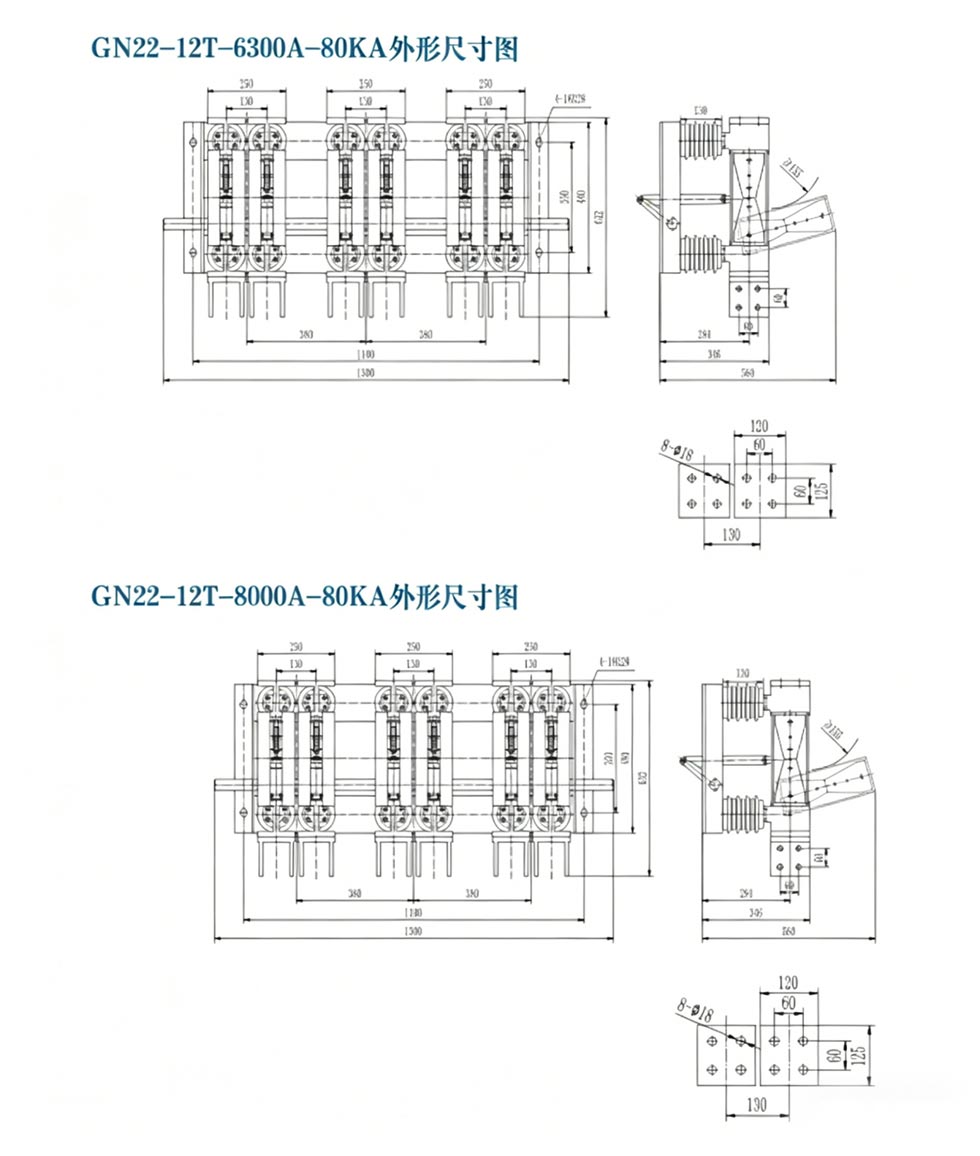

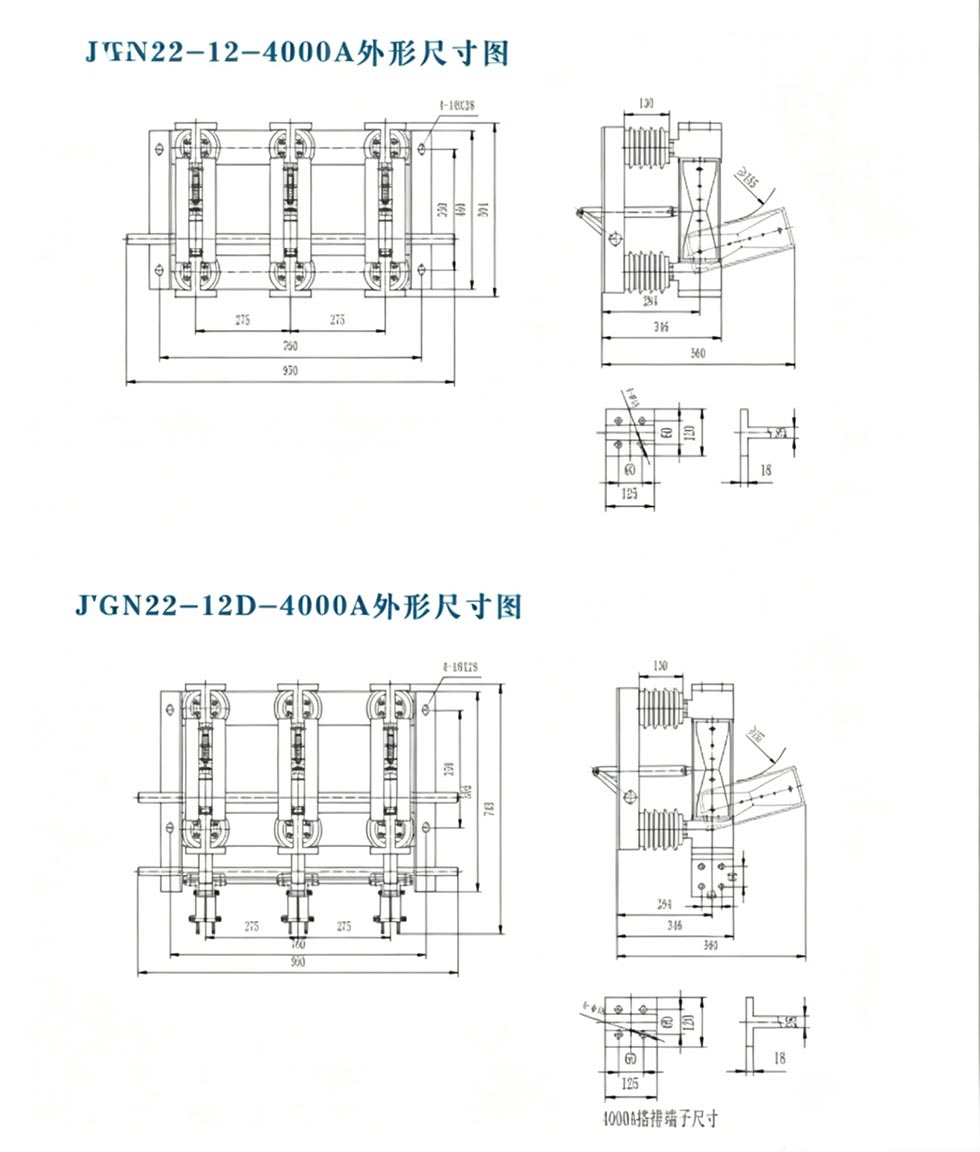

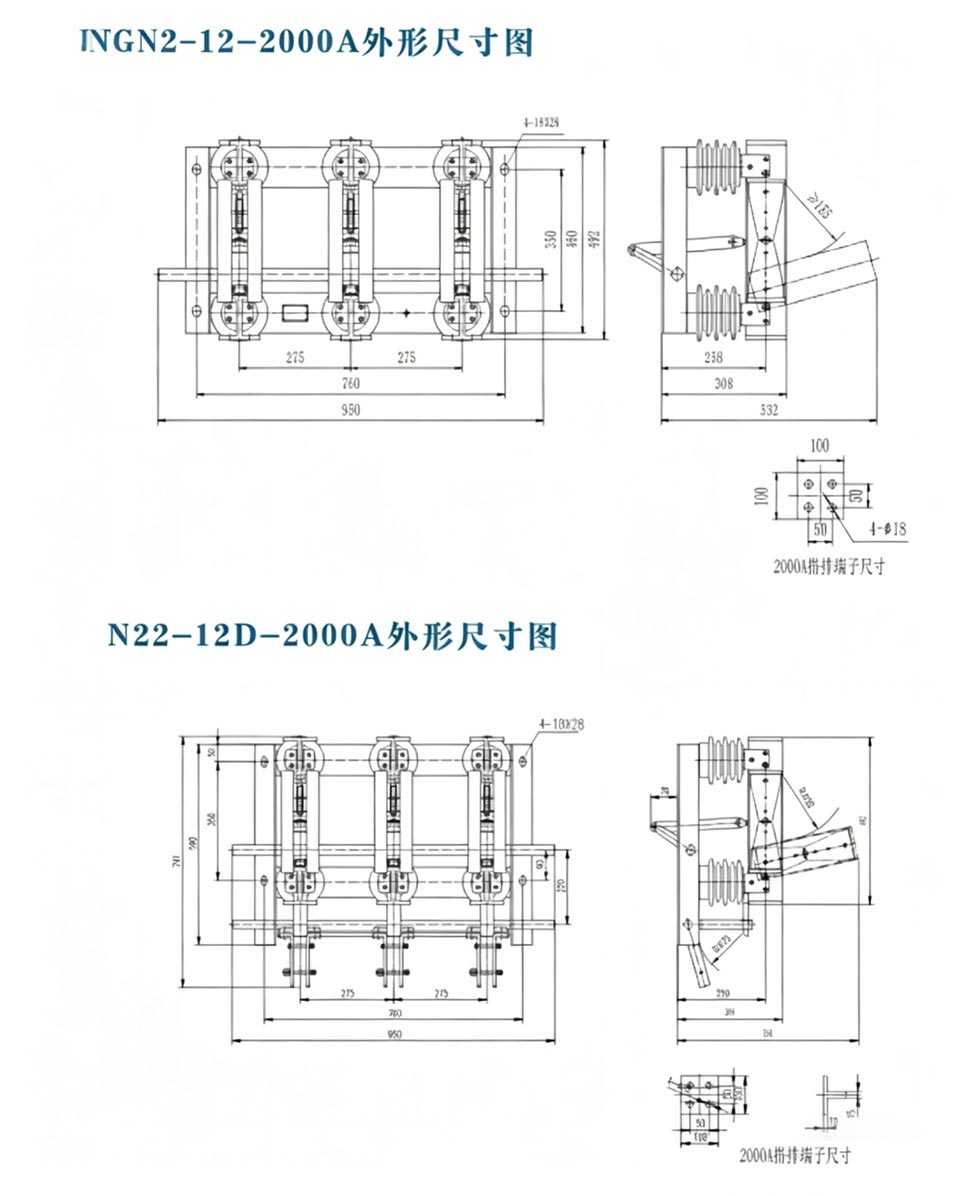

Zunanja dimenzija

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primeri resnične uporabe

Primer 1: Nadgradnja sistema za distribucijo električne energije 12 kV v veliki jeklarni

Jeklarna v državni lasti je morala nadgraditi svojo 12 kV visokonapetostno opremo za izolacijo prostorov za distribucijo električne energije. The glavni izzivi so bili visokotokovno ogrevanje, slaba zaščita pred onesnaženjem na prostem in visoka varnostna tveganja pri vzdrževanju. The Izbran je bil ločilnik Usune GN□-12DW/1250A (z ozemljitvijo in zaščito pred onesnaženjem), primeren za težke zunanje prašnih okoljih. Njegov nazivni tok 1250 A izpolnjuje zahteve obratovanja pri polni obremenitvi proizvodnje jekla linija.

- Rezultati implementacije: Oprema je delovala 2 leti brez pregrevanja ali izolacije neuspehi. Funkcija ozemljitve je zanesljiva in prekinitev izolacije je med vzdrževanjem jasna. Vzdrževanje učinkovitost se je povečala za 40 %, kar je povzročilo dolgoročna masovna naročila strank.

Primer 2: Izolacija izhoda generatorja 10 kV v veliki termoelektrarni

Termoelektrarna z močjo 300 MW, potrebna za konfiguracijo izolacijske opreme na izhodu generatorja 10 kV, ki zahteva prilagodljivost na višino, stabilnost pri visokih tokovih in odpornost na vibracije. Usune GN□-10/1000A za notranje prostore Izbrano je bilo ločilno stikalo s prilagojeno višinsko ojačano rešitvijo, primerno za rastlinska območja z nadmorske višine ≤2200 m in odporen na močne vibracije.

- Rezultati implementacije: oprema je delovala stabilno 3 leta in vzdržala vpliv velikih tokov na izhodu iz generatorja, ne da bi prišlo do izklopa ali okvare, kar zagotavlja varno izolacijsko zaščito za enoto vzdrževanje in postane primerjalna uporaba v elektrarnah.

pogosta vprašanja

V1: Kakšna je bistvena razlika med odklopnim stikalom Usune 12kV 10kV 1000A 1250A in običajnim odklopnim stikalom stikala?

O: Glavna razlika je v visoki tokovni nosilnosti in okoljski prilagodljivosti. Navadna odklopna stikala imajo nazivni tok ≤630A, medtem ko se izdelki Usune osredotočajo na 1000A in 1250A visokega toka scenariji, optimizacija prevodne strukture za zmanjšanje proizvodnje toplote; hkrati podpirajo prilagoditev za notranjo/zunanjo uporabo, zaščito pred onesnaženjem, ozemljitev itd., in lahko prenese ekstremne temperature od -50 ℃ do +50 ℃, zaradi česar so primerni za težke pogoje, kot so jeklarne in elektrarne, ki navadne izdelki ne morejo izpolnjevati.

V2: Ali to stikalo za izklop podpira uporabo v visokih in močno onesnaženih okoljih?

O: Da. Standardni model je primeren za nadmorske višine ≤2000 m in stopnje onesnaženosti III-IV. Za nadmorske višine ≥2500 m, združljivost je mogoče izboljšati z rešitvami po meri, kot sta ojačana izolacija in zmanjšan nazivni tok. Za močno onesnažena okolja je na voljo model, odporen na onesnaženje (W), ki uporablja izolatorji za izboljšanje zmogljivosti proti preplahu. Ta model je bil implementiran v več višinskih jeklenicah rastline in elektrarne.

V3: Kakšna je garancijska doba za odklopna stikala 12kV, 10kV, 1000A in 1250A? Je navodila za namestitev zagotovljeno poprodajno?

O: Usune ponuja 2-letno garancijo, ki zajema brezplačno popravilo in zamenjavo delov za napake, ki jih ni povzročil človek v garancijski rok. Poprodajna ekipa nudi brezplačna navodila za namestitev in tehnično usposabljanje ter lahko pomaga z zagonom na daljavo ali na kraju samem. Za zagotovitev opreme so podprte tudi tehnične rešitve po meri prilagodljivost pogojem na kraju samem in odprava skrbi pri vzdrževanju.
