Z nenehnim razvojem industrijskih energetskih sistemov zahtevajo elektrarne in električni objekti varnejše in zanesljivejše rešitve za izolacijo električne energije med vzdrževanjem opreme.Visokonapetostna ločilna stikalaigrajo bistveno vlogo pri zagotavljanju električne varnosti z zagotavljanjem zanesljive izolacije in izboljšanjem učinkovitosti vzdrževanja.

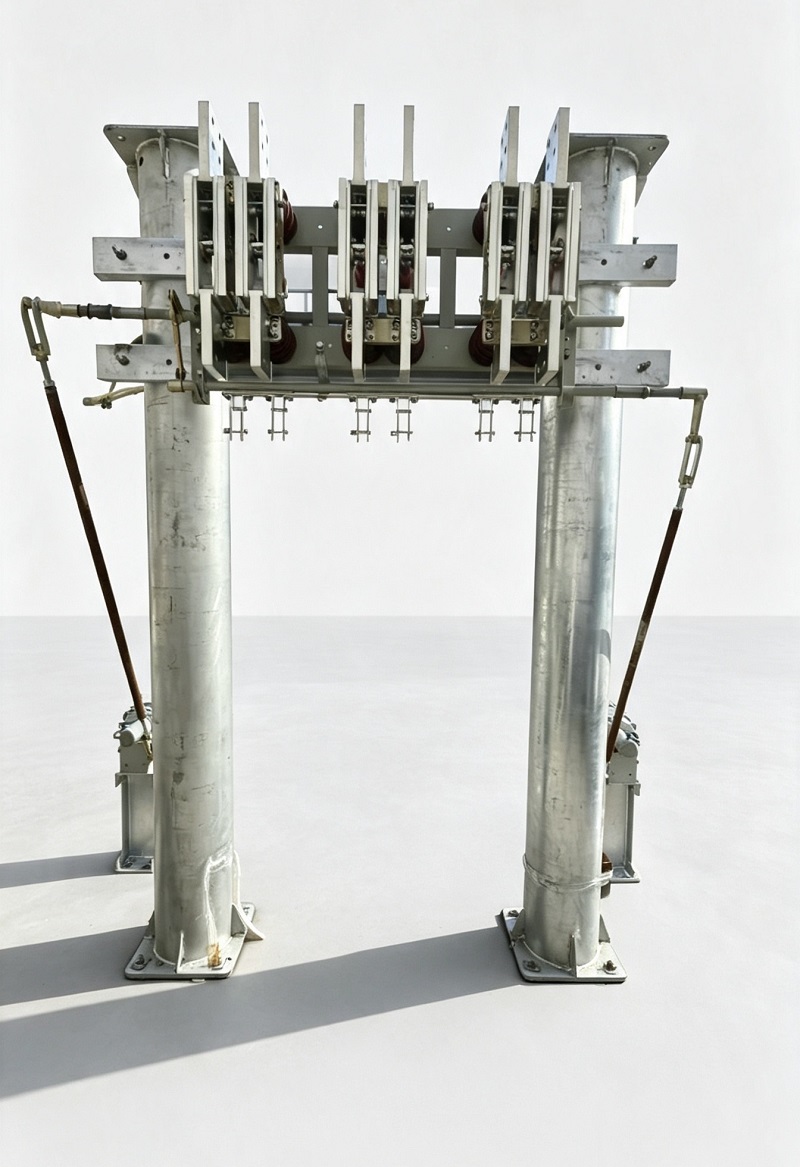

Notranje visokonapetostno ločilno stikalo serije GN22-6 je visokonapetostna električna naprava nove generacije, razvita za srednjenapetostne napajalne sisteme. Z integracijo napredne tehnologije mehanskega prenosa, optimiziranih kontaktnih struktur in prevodnih komponent visoke trdnosti serija GN22-6 zagotavlja zanesljivo izolacijo za velike elektrarne in industrijske električne aplikacije.
Notranje visokonapetostno ločilno stikalo GN22-6 se uporablja predvsem v velikih elektrarnah in električnih sistemih za izolacijo napajalnikov med pregledovanjem in vzdrževanjem opreme. Izdelek je mogoče konfigurirati kot tri neodvisne enopolne enote ali integriran tripolni sklop, kar zagotavlja prilagodljive možnosti namestitve za različne zahteve elektroenergetskega sistema.
Odklopno stikalo in njegov ustrezni pogonski mehanizem sta skladna z GB 1985 (izmenični tokVisokonapetostna ločilna stikalain ozemljitvena stikala), ki zagotavljajo zanesljivo delovanje in združljivost s standardi visokonapetostne električne opreme.
| Postavka | Tehnične zahteve |
|---|---|
| Nadmorska višina | ≤1000 m |
| Temperatura okolja | -25 ℃ ~ +40 ℃ |
| Relativna vlažnost | ≤90 % (pri +25 ℃) |
| Namestitveno okolje | Brez močno jedkih plinov, solne meglice, prahu, eksplozivnih ali erozivnih snovi |
| Stanje vibracij | Ni pogostih hudih vibracij |
Serija GN22-6 ima tripolno strukturo rezila noža. Prevodne komponente vsakega pola so pritrjene na osnovni okvir s pomočjo izolatorjev ali izolatorjev, ki zagotavljajo stabilno mehansko podporo in električno izolacijo.
Noži stikala so izdelani iz odebeljenih bakrenih plošč s tehnologijo natančne strojne obdelave, ki izboljšuje kakovost površine in električno prevodnost prevodnih komponent. Optimizirana kontaktna struktura zagotavlja zanesljivo delovanje povezave in ponuja samočistilno sposobnost med delovanjem, kar pomaga zmanjšati kontaktni upor in izboljšati stabilnost delovanja.

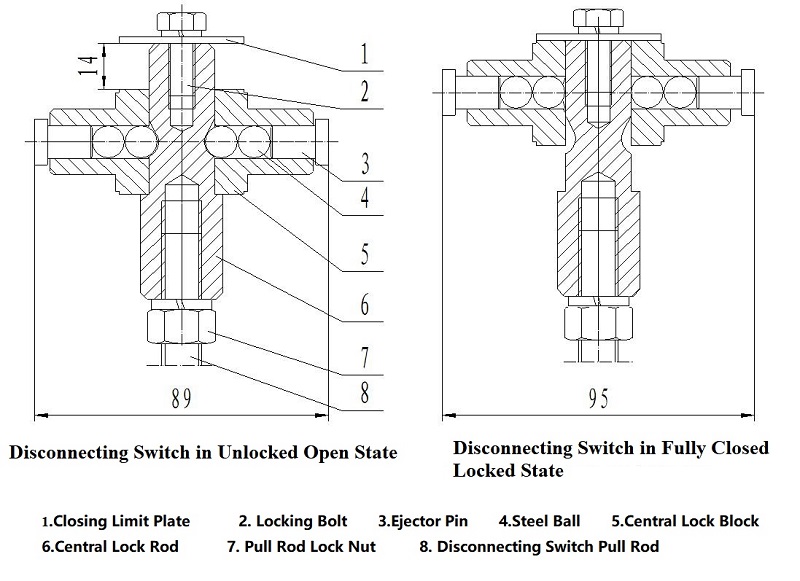

Serija GN22-6 se razlikuje od tradicionalnih mehanizmov za odklopno stikalo in ima posebej zasnovan dvostopenjski zapiralni in zaklepni mehanizem za reševanje skupnega izziva med visokim kontaktnim tlakom in delovnim navorom.
Med prvim vrtenjem glavne gredi za 80° se lopatica stikala premakne iz popolnoma odprtega položaja v predhodno zaprt položaj.
Med naslednjim vrtenjem za 10° mehanizem zaklepnega bloka poganja palico centralnega zaklepanja, jeklene kroglice in izmetne zatiče. Plošče z magnetnim zaklepom povečajo silo skozi strukturo vzvoda, povečajo potisk približno 5,5-krat in ustvarijo močan kontaktni pritisk na rezilo stikala.
Ta inovativna struktura zagotavlja:
Serija GN22-6 podpira različne zahteve glede nazivnega toka, zaradi česar je primerna za visokotokovno distribucijo električne energije in vzdrževalne izolacijske aplikacije.
| Model | Nazivna napetost (kV) | Največja delovna napetost (kV) | 1-minutna vzdržljiva napetost električne frekvence (kV) | Nazivni tok (A) | Tok dinamične stabilnosti (kA) | Tok toplotne stabilnosti 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Opombe: GN22-10 predstavlja ploščato nameščen tip; C predstavlja tip skozi steno; D predstavlja vrsto ozemljitve.
Ločilno stikalo GN22-6 podpira vodoravne, navpične in nagnjene načine namestitve, kar omogoča prilagodljivo integracijo v različne električne sisteme.
Združljivi operacijski mehanizmi vključujejo:
| Nazivni tok | Največji delovni navor |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Za ohranitev stabilnega delovanja je treba po zagonu izvajati redne preglede in vzdrževanje. Priporočeni vzdrževalni postopki vključujejo:
| Komponenta | Priporočen material |
|---|---|
| Premične komponente | ZG-1 mazalna mast |
| Zaščita kontaktne površine | SYB1607 Industrijski vazelin |
Ker se električni sistemi še naprej razvijajo v smeri večje zmogljivosti in izboljšane zanesljivosti, postaja napredna tehnologija ločilnih stikal vedno bolj pomembna za varnost električne energije in vzdrževanje opreme.
Notranje visokonapetostno odklopno stikalo GN22-6 z visokotokovno zmogljivostjo, optimiziranimi kontaktnimi strukturami in zanesljivo mehansko zasnovo zagotavlja zanesljivo izolacijsko rešitev za elektrarne, transformatorske postaje in industrijske električne sisteme.
Z izboljšanjem varnosti delovanja in zanesljivosti opreme serija GN22-6 podpira posodobitev in stabilen razvoj srednjenapetostne energetske infrastrukture.
