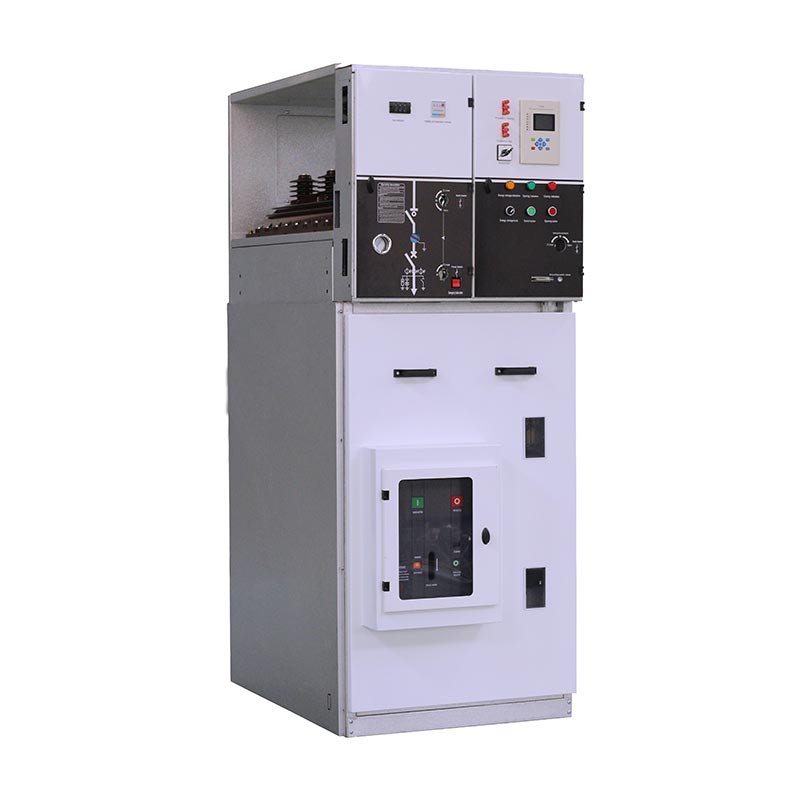

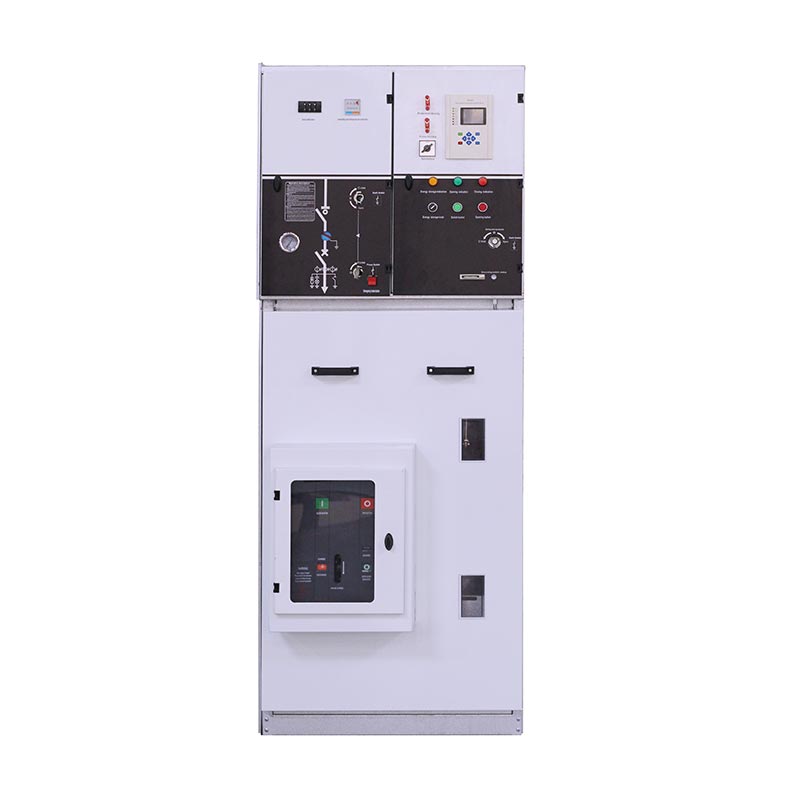

Glavna enota Ring z odklopnikom

Obročna glavna enota serije USUNE XGN15 z odklopnikom je kompaktna, razširljiva stikalna naprava v kovinskem ohišju zasnovano za avtomatizacijo distribucije električne energije. Celotna omara uporablja tehnologijo zračne izolacije, uravnoteženje varnosti in kompaktnost, zaradi česar je primeren za različne scenarije namestitve v zaprtem prostoru. Njegova preprosta struktura in prilagodljivo delovanje občutno zmanjšajo težave pri gradnji na kraju samem in kasnejše vzdrževanje ter izboljšajo distribucijo električne energije učinkovitost delovanja.

Kot profesionalni proizvajalec z bogatimi izkušnjami ima USUNE popolno raziskavo in razvoj, proizvodnjo in testiranje sistem. Izdelki serije XGN15 so neodvisno izdelani v lastni tovarni, pri čemer vsak korak poteka od surovega materialov do končnih izdelkov, ki se strogo držijo mednarodnih standardov, da se zagotovi dosledna in stabilna kakovost izdelkov.

Osnovna konfiguracija in tehnične prednosti

1. Konfiguracija glavnega stikala

Glavno stikalo v tej seriji, obročna glavna enota z odklopnikom, je neodvisno obremenitveno stikalo SF6 proizvaja USUNE in ponuja prednosti, kot so dolga življenjska doba, stabilno delovanje in nizki stroški vzdrževanja. To je lahko opremljen tudi z najsodobnejšimi vakuumskimi odklopniki glede na potrebe uporabnika, kar dodatno izboljša prekinitvena zmogljivost in raven zaščite opreme, prilagajanje različnim scenarijem distribucije električne energije.

2. Načini delovanja in raven avtomatizacije

Glavno stikalo podpira ročni in električni način delovanja za prilagajanje različnim načinom delovanja na kraju samem zahteve. Lahko je opremljen z napravami FTU in RTU, ki popolnoma izpolnjujejo zahteve "štirih oddaljenih" (oddaljeni krmiljenje, daljinsko signaliziranje, daljinsko merjenje in daljinsko prilagajanje) avtomatizacije distribucije električne energije, realizacija inteligentno spremljanje in upravljanje distribucijskega sistema električne energije ter postavitev temeljev za inteligenten nadgradnja elektroenergetskega omrežja.

3. Napredna tehnologija

Aplikacije Z integracijo napredne tehnologije zaznavanja in najnovejših zaščitnih relejev lahko natančno nadzoruje stanje delovanja opreme v realnem času, hitro odzivanje na neobičajne razmere in zagotavljanje varnosti napajanja distribucijski sistemi in oprema. Sprejetje lahke in prilagodljive sheme sestavljanja zmanjša transport in težave pri namestitvi, hkrati pa olajša poznejše vzdrževanje in širitev, ki se soočajo z nenehno spreminjajočo se močjo distribucijske potrebe trga.

Aplikacija

Glavna enota Ring z odklopnikom je primerna za 50/60Hz, 12-36kV napajalne sisteme in se pogosto uporablja v industrijski in civilna električna kabelska obročna omrežja ter priključki za napajanje. Kot profesionalna oprema za distribucijo električne energije dobavitelj, USUNE je optimiziral zasnovo izdelka, zaradi česar je posebej primeren za naslednje scenarije:

- mestna distribucija stanovanjske električne energije, male razdelilne postaje, stikalne postaje in montažne razdelilne postaje;
- industrijska in rudarska podjetja, nakupovalna središča, letališča, podzemne železnice in druga javna mesta;
- nova energetska področja, kot je proizvodnja vetrne energije;
- Ključni javni objekti, kot so bolnišnice, stadioni, železnice in predori.

Na Kitajskem se glavna enota Ring Main Unit with Circuit Breaker pogosto uporablja v različnih mestnih in podeželskih električnih omrežjih prenova projektov, pri čemer prejema dosledne pohvale uporabnikov za njegovo stabilno delovanje in zanesljivo kakovost.

Delovno stanje

- Nadmorska višina ≤1000 mm
- Temperatura okolja: 45 ℃ ~ -35 ℃, največja temperaturna razlika ≤25 ℃
- Povprečna dnevna relativna vlažnost ne presega 95 %
- Povprečna mesečna relativna vlažnost ne presega 90 %
- Potresna zmogljivost: potresna jakost ne presega 8 stopinj
- Brez močnih vibracij in udarcev, požara, kemične korozije, nevarnosti eksplozije

Tehnični parametri

Konfiguracijski parameter ohišja

Dohodni LBS

Prometna zaščita

Merjenje

Cbog z metrom

Cb odhodni

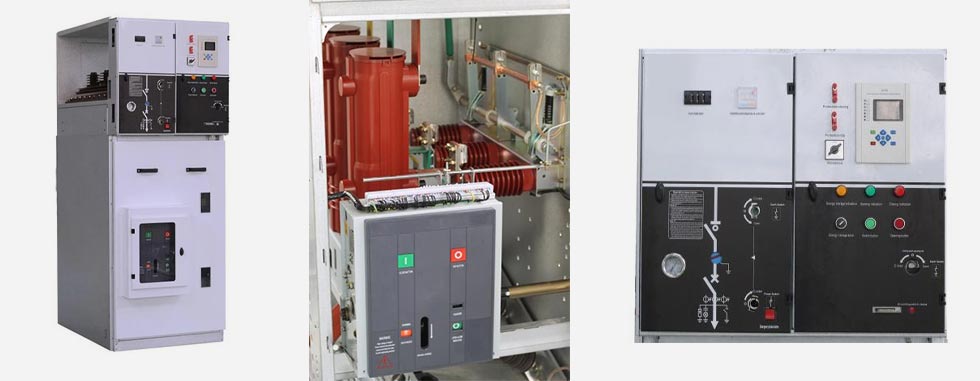

Struktura in konfiguracija stikalnih naprav

Mehanizem delovanja

(1) Pogonski mehanizem z eno vzmetjo z dvojno funkcijo: tip K

Preklopna funkcija se upravlja neodvisno z ročico ali motorjem.
Funkcija ozemljitvenega stikala se neodvisno odpira in zapira z upravljalno ročico, delovna energija pa je ki ga zagotavlja tlačna vzmet, ki se sprosti, da zapre ali odklopi kontakt.

(2) Mehanizem za upravljanje z dvojno vzmetjo z dvojno funkcijo: tip A

Preklopna funkcija se upravlja neodvisno z ročico ali motorjem, delovno energijo pa zagotavlja a tlačna vzmet, ki se sprosti, da zapre kontakt. Samostojno odpiranje in zapiranje z gumbom (0) oz sprožilna enota ali sprožilna naprava.
Funkcija ozemljitvenega stikala deluje neodvisno z upravljalno ročico, delovno energijo pa zagotavlja a tlačna vzmet, ki se sprosti za zapiranje ali odklop kontakta.

① Prostor za zbiralke
② Glavno stikalo
③ Kabelska soba
④ Obratovalni mehanizem, zaklepni mehanizem in nizkotlačna kontrolna soba

Celotno stikalno omarico lahko razdelimo na zgornji in spodnji dve enoti, zgornja enota omare vključuje the prostor za vodila, stikalo bremena, prostor za upravljalne mehanizme in prostor za nizko napetost, spodnja enota pa je ločena od kabla soba. Celotno zgornjo enoto je mogoče zamenjati.

◇ Prostor za zbiralke

Zbiralni prostor je urejen na zgornjem delu omare. V prostoru za zbiralke so povezane glavne zbiralke skupaj in potekajo skozi celotno vrsto stikalnih naprav.

◇ Stikalo za prekinitev bremena

Stikalnica je opremljena z obremenitvenim stikalom za žveplov heksafluorid tipa SFG. Izdelana je lupina bremenskega stikala od nalita z epoksidno smolo, napolnjena s plinom žveplov heksafluorid (SF6) kot izolacijski medij, in lupina je priložena z opazovalna luknja. Stikalna soba se lahko opremi z merilnikom gostote plina SF6 ali merilnikom gostote plina z alarmnim kontaktom glede na zahteve kupca.

◇ Kabelska soba

Bremenska stikalna omara ima prostorno kabelsko sobo, ki se uporablja predvsem za kabelsko povezavo, tako da enožilni oz. trižilne kable lahko povežete z najpreprostejšo neoklopljeno kabelsko glavo in dovolj prostora prilagoditi odvodnik strele, tokovni transformator, spodnje ozemljitveno stikalo in druge komponente. Glede na standardno zasnovo, the vrata omare imajo opazovalno okno in varnostno zaklepno napravo. Spodnja plošča za kabelsko sobo s tesnilnim pokrovom in kabelska objemka ustrezne velikosti s podpornim nosilcem. Spodnjo ploščo in okvir vrat je mogoče odstraniti olajšati namestitev kabla.

◇ Pogonski mehanizem, zaklepni mehanizem in nizkotlačna kontrolna soba

Zaklenjena soba z mehanizmom deluje tudi kot nadzorna plošča. Nizkonapetostna soba je opremljena z vzmetnim pogonom mehanizem z indikatorjem položaja in mehansko zaklepno napravo, lahko pa je opremljen tudi s pomožnim kontakti, sprožilne tuljave, mehanizmi za izklop v sili, kapacitivni prikazovalniki v živo, ključavnice in električne upravljalne naprave. pri hkrati je lahko prostor nizkotlačne komore opremljen tudi s krmilnimi zankami, merilniki in zaščitnimi releji, in omarica širine 750 mm ima dve enaki nizkotlačni komori za več dodatkov.

Omara za obročno omrežje, opremljena z odklopniki, se v glavnem uporablja kot glavno napajanje v obročnem omrežju napajalni sistem, dohodno linijsko omarico rezervnega napajanja in omarico srednjega dela dvojno sistem napajanja.

◎ Obročna omarica modula XGN15 V vključuje:

(1) Vakuumski odklopnik
(2) Odklopnik žveplovega heksafluorida
(3) Mehanizem in zapora
(4) Stikalo za ozemljitev

◎ Način namestitve

Spredaj fiksno, bočno/stransko nameščeno fiksno

◎ Glavna struktura

(1) Od vrha do dna, prostor za instrumente, prostor za avtobuse, prostor za stikala za obremenitev (izolacijo), prostor za odklopnike, kabel soba.
(2) CT, PT, odvodnik strele, ozemljitveno stikalo in relejna zaščitna naprava se lahko konfigurirajo glede na uporabnika potrebe.
(3) Odklopnik in obremenitveno (izolacijsko) stikalo je mogoče zakleniti.

Opis delovanja

1. Delovanje ročaja: Stojte pred stikalno napravo, držite zgornji del ročaja in potisnite naprej, drugega roko, ki drži konec ročaja za vrtenje.
2. Prepričajte se, da so bila vrata ohišja pravilno zaprta pred napajanjem ali ločena od ozemljitve.
3. Pred vklopom in izklopom je treba preveriti manometer stikala.

Vklop

1. Prepričajte se, da so vrata omarice zaprta. Ročaj vstavite v zgornjo odprtino za upravljanje in ga zavrtite v nasprotni smeri urnega kazalca. 180°, dokler ne zaslišite glasu ločilne zavore. Osrednji indikator plošče je v položaju; spodnja vrata so zaprto in stikalo za ozemljitev je izklopljeno.

2. Ročaj za upravljanje vstavite v spodnjo odprtino za upravljanje in ga zavrtite za 180° v smeri urinega kazalca, dokler ne zaslišite zapiranja glas; osrednji indikator plošče je v položaju D; stikalo bo vklopljeno, nato pa se začne napajanje dokončana.

Izklop

1. Izklopite: Ročaj za upravljanje vstavite v spodnjo odprtino za upravljanje in ga zavrtite za 180° v nasprotni smeri urnega kazalca, dokler ne slišite the ločilni zavorni glas (gumb za neposredno uporabo, če je gumb); sredina plošče je v položaju, nato stikalo bo izklopljen.

2. Preverite, ali je zaslon v živo pripravljen za zagotovitev, da je kabelska soba električno nevtralna; vstavite delovno ročaj v zgornjo odprtino za upravljanje in zavrtite za 180° v smeri urinega kazalca, dokler ne zaslišite glasu zapiranja; osrednji indikator je plošča v položaju in spodnja vrata so odklenjena; ozemljitveno stikalo je zaprto in nato prekinitev napajanja delovanje je končan.

Prevoz in skladiščenje

Ko je stikalna omarica pritrjena na spodnjo ploščo, jo je mogoče odstraniti z viličarjem. Ko ni pritrjen na dno ploščo, je treba stikalno omarico dvigniti ali prenašati kot celoto, vendar jo je treba transportirati navpično na čas in ga ne smete prevrniti, da preprečite poškodbe komponent v ohišju. Stikalne naprave (tudi z zunanjo embalaža) ne sme biti dolgo časa shranjen zunaj.

Vzdrževanje

◇ V normalnih okoliščinah omarica za obroče ne potrebuje vzdrževanja tri leta.

◇ Enovzmetni in dvovzmetni pogonski mehanizmi bremenskega stikala ne potrebujejo vzdrževanja in ne potrebujejo kakršno koli mazanje.

◇ Relejno zaščitno napravo je treba pred vgradnjo preveriti v skladu z zahtevami proizvajalca delovanje.

◇ Vzdrževalni cikel omarice obročnega omrežja je običajno enkrat letno in posebni vzdrževalni ukrepi se izvede na naslednji način:

(1) Zategnite vse električne povezave (glavno vodilo, stikala, kable, merilne instrumente) v skladu z zahteve navodil za namestitev.
(2) Vakuumirajte vse komponente (glavno stikalo, pomožno stikalo, sprožilni mehanizem, motor itd.) in videz prevodnosti pregled.
(3) Izvedite eno operacijo zapiranja/odpiranja vseh stikal, vključno s stikalom za ozemljitev.
(4) Vklopite pomožno krmilno napajanje (ne dajajte signala daljinskega upravljalnika) za električno zaporedno delovanje.

Naročite blago

Naslednji dokumenti in priloge bodo predani skupaj z omaro, ko bo stikalna omara zapustila tovarna:

◇ Certifikat o ustreznosti izdelka
◇ Navodila za uporabo izdelka
◇ Podatki o inženiringu izdelka
◇ Dodatki za stikalne omare:
◇ Vsaka montažna kombinacija je opremljena z ročajem za upravljanje stikala za obremenitev.

Uporabniki morajo ob naročilu izdelkov navesti naslednje podatke:

◇ Shema ožičenja glavnega tokokroga in posebne tehnične zahteve
◇ Načrt namestitve stikalne naprave.
◇ Specifikacije modela komponent stikalne omare in shematski diagram pomožne zanke, krmilne zanke (če potrebno)
◇ Druge posebne zahteve za pisne informacije.

Referenca projekta

Projekt izstrelitve rakete Cas-space
