Z nenehnim nadgrajevanjem mestnih električnih omrežij, novimi sistemi za proizvodnjo električne energije in industrijskimi napajalnimi sistemi so kompaktne, inteligentne srednjenapetostne stikalne naprave z nizkim vzdrževanjem postale nepogrešljiva osnovna oprema za inženiring distribucije električne energije. TheGlavna enota Ring z odklopnikom, ki ga predstavlja zračno izolirana obročasta glavna enota serije XGN15 SF6, je zaradi majhnega odtisa, stabilnega delovanja in močne razširljivosti postopoma nadomestila tradicionalne zajetne stikalne naprave. Ta blog zajema izdelke, ki jih proizvajaZhejiang Usune Electric Co., Ltd.kot jedro celovito predstavlja funkcije izdelka, popolne tehnične parametre, notranjo strukturo, operativne specifikacije, scenarije uporabe in podporne storitve.

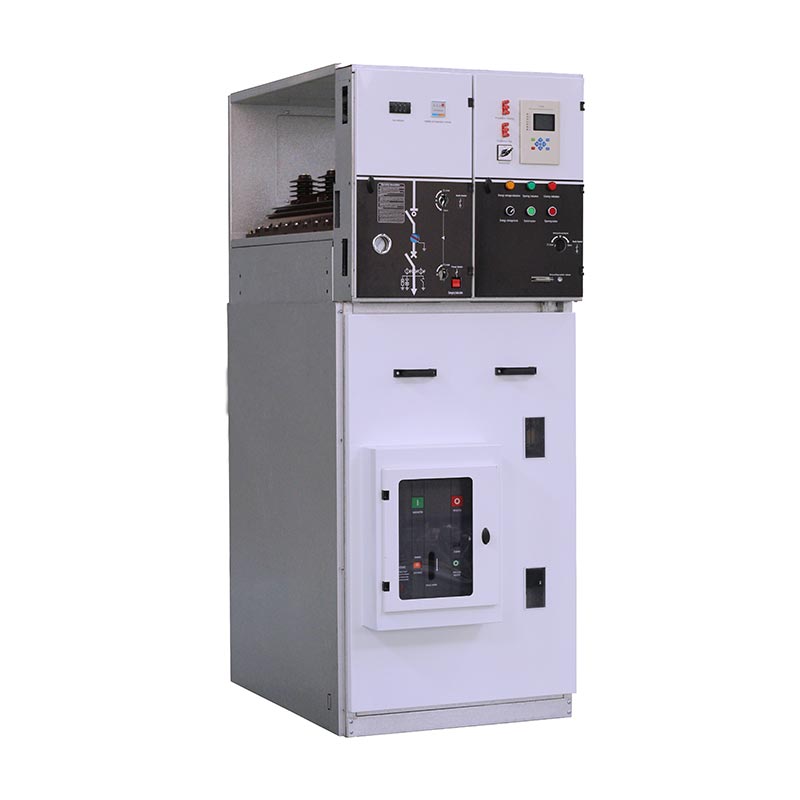

The Glavna enota Ring z odklopnikomje modularna stikalna naprava v kovinskem ohišju, posebej razvita za srednjenapetostne distribucijske sisteme od 12 kV do 36 kV. Z uporabo naprednega stikala za obremenitev z žveplovim heksafluoridom SF6 in tehnologije zračne izolacije združuje funkcije prekinitve tokokroga, zaščite, nadzora in zaklepanja v eno omarico. Neodvisno razvil in proizvedelZhejiang Usune Electric Co., Ltd., izdelek serije XGN15 odlikuje kompaktna postavitev, prilagodljivo delovanje in zanesljiva mehanska zapora.
Za razliko od običajnih stikalnih omaric je ta obročna glavna enota zasnovana za avtomatizacijo distribucije električne energije. Močno zmanjša težave pri gradnji in kasnejšem vzdrževanju na kraju samem ter je primeren za različne ozke prostore vgradnje. Ob podpori celotnega sistema raziskav in razvoja, proizvodnje in testiranja podjetja je vsaka proizvodna povezava strogo v skladu z mednarodnimi standardi, kar zagotavlja dolgoročno stabilno delovanje izdelkov v zapletenih okoljih distribucije električne energije. Široko se promovira pri prenovi mestnega in podeželskega električnega omrežja, industrijski in civilni oskrbi z električno energijo, novi energiji in na drugih področjih doma in v tujini.
Glavna enota Ring z odklopnikomizstopa na trgu srednjenapetostnih stikalnih naprav z več ključnimi prednostmi. V kombinaciji z neodvisno tehnologijo raziskav in razvoja ter optimiziranim dizajnom so njegove glavne prednosti povzete na naslednji način:
• Raznolika konfiguracija glavnega stikala: standardno opremljeno s stikalom bremena SF6 lastne proizvodnje, ki ima dolgo življenjsko dobo, stabilno delovanje in nizke stroške vzdrževanja. Uporabniki se lahko odločijo tudi za namestitev vakuumskih odklopnikov za izboljšanje prekinitvene zmogljivosti in varnostne zaščite ter prilagajanje različnim zahtevam glede distribucije električne energije.
•Dvojno delovanje in inteligentna nadgradnja: Podpora tako ročnega kot električnega načina delovanja za izpolnjevanje različnih navad delovanja na kraju samem. Lahko se ujema z napravami FTU in RTU za realizacijo daljinskega nadzora, daljinskega signaliziranja, daljinskega merjenja in daljinskega prilagajanja, pri čemer v celoti izpolnjuje zahteve "štirih oddaljenih" avtomatizacije distribucije in uresničuje inteligentno upravljanje omrežja.
•Napredna tehnologija nadzora in zaščite: vgrajeni visoko natančni senzorji in zaščitni releji, ki lahko spremljajo stanje delovanja opreme v realnem času, se hitro odzovejo na napake in učinkovito zaščitijo varnost sistemov za distribucijo električne energije in operaterjev.
• Lahka in razširljiva struktura: Sprejema optimizirano shemo sestavljanja, ki je primerna za transport, dvigovanje in namestitev. Modularna zasnova podpira svobodno kombiniranje in kasnejšo širitev zmogljivosti, s čimer se prilagodljivo spopada s spreminjajočimi se zahtevami po moči na trgu.
• Visoka varnost in kompaktna velikost: struktura zračne izolacije + zanesljiva mehanska zaklepna naprava, ki učinkovito preprečuje napačno delovanje. Majhna velikost omarice prihrani talni prostor, kar je prednostna oprema za transformatorske postaje in razdelilne prostore z omejenim prostorom.
Za zagotovitev stabilnega in varnega delovanjaGlavna enota Ring z odklopnikom,oprema ima jasne zahteve za delovno okolje. Vsi izdelki so testirani v skladu z naslednjimi standardi:
1. Največja nadmorska višina: ≤1000 m
2. Temperaturno območje okolja: -35 ℃ ~ 45 ℃, največja temperaturna razlika ne sme presegati 25 ℃
3.Standard vlažnosti: povprečna dnevna relativna vlažnost ≤95%; Povprečna mesečna relativna vlažnost ≤90%
4. Potresna odpornost: prilagodite seizmični intenzivnosti 8 stopinj in manj
5. Zahteve za lokacijo: brez nevarnosti hudih vibracij, udarcev, odprtega ognja, kemične korozije in eksplozije
Pred namestitvijo preverite okolje na kraju samem, da podaljšate življenjsko dobo opreme in preprečite napake pri delovanju.
V naslednji tabeli so navedeni vsi standardni tehnični parametri serije XGN15Glavna enota Ring z odklopnikom, ki pokriva 12 kV, 24 kV in 36 kV tri glavne napetostne nivoje, za vašo referenco pri nabavi in inženiringu:
| S/N | Ime | Enota | 12kV | 24kV | 36kV |
| 1 | Nazivna napetost | kV | 12 | 24 | 36 |
| 2 | Nazivni tok | A | 630 | 630 | 630 |
| 3 | Nazivni izklopni tok zaprte zanke | A | 630 | 630 | 630 |
| 4 | Nazivni za izklopni tok | A | 630 | 630 | 630 |
| 5 | Nazivni kratkotrajni tok | kA | 16 | 16 | 16 |
| 6 | Nazivni temenski odporni tok | kA | 40 | 40 | 40 |
| 7 | Nazivni vklopni tok kratkega stika | kA | 40 | 40 | 40 |
| 8 | Nazivna vzdržljiva napetost električne frekvence (faza-faza & faza-zemlja) | kV | 28 | 50 | 70 |
| 9 | Nazivna močna frekvenca vzdržljive napetosti (čez izolacijsko razdaljo) | kV | 32 | 60 | 80 |
| 10 | Nazivna odpornost na udar strele (faza-faza in faza-zemlja) | kV | 75 | 125 | 170 |
| 11 | Nazivna odpornost na udar strele (čez izolacijsko razdaljo) | kV | 85 | 145 | 195 |
| 12 | Nazivni prenosni tok | A | 630 | 630 | 630 |
| 13 | Mehanska vzdržljivost | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Električna vzdržljivost | ops | E1 | E1 | E1 |
| 15 | Tlak plina SF6 (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Letna stopnja uhajanja | ≤ % | 0.5 | 0.5 | 0.5 |
| 17 | Stopnja zaščite ohišja | / | IP3X | IP3X | IP3X |
TheGlavna enota Ring z odklopnikompodpira več vrst omar in prilagodljivo konfiguracijo komponent. Različna telesa omar imajo ustrezne standarde velikosti za sisteme 12kV, 24kV in 36kV, kot je prikazano v spodnji tabeli:
| št. | Tip stikalne naprave | Izbirna konfiguracija | 12kV Dimenzije (Š×G×V, mm) | 24kV Dimenzije (Š×G×V, mm) | 36kV Dimenzije (Š×G×V, mm) |
| 1 | Dohodna/odhodna plošča LBS | Stikalo za obremenitev, stikalo za ozemljitev, glavna zbiralka | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Zaščitna plošča transformatorja | Stikalo za obremenitev, stikalo za ozemljitev, varovalka, glavna zbiralka | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Merilna plošča | Transformator, varovalka, glavna zbiralka | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB odhodna plošča | Odklopnik, tokovni transformator, bremensko stikalo, ozemljitveno stikalo, relejna zaščita, glavna zbiralka | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB odhodni z merilno ploščo | Odklopnik, tokovni transformator, transformator, bremensko stikalo, ozemljitveno stikalo, relejna zaščita, glavna zbiralka | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Celotna struktura kabineta
Kabinet zaGlavna enota Ring z odklopnikomje razdeljen na zgornjo in spodnjo neodvisno enoto, z jasno pregrado in močno varnostjo:
1. Prostor zbiralke: glavna zbiralka, ki se nahaja v zgornjem delu omare, teče skozi celotno skupino stikalnih naprav za prenos moči med omarami.
2. Glavna stikalna soba: Opremljena z obremenitvenim stikalom SF6, inkapsuliranim z epoksi smolo, z opazovalno luknjo in dodatnim merilnikom gostote plina SF6.
3. Kabelska soba: Prostoren prostor za kabelsko napeljavo, ki je lahko opremljen z odvodnikom strele, tokovnim transformatorjem in drugimi dodatki. Spodnja plošča in vrata omarice so snemljivi za enostavno namestitev kabla.
4. Mehanizem delovanja in nizkonapetostna kontrolna soba: Opremljen z mehansko zaporo, indikatorjem položaja, pomožnimi kontakti, sprožilno tuljavo in drugimi komponentami, ki podpirajo različne krmilne zanke in merilne instrumente.
Glavna enota obročastega modula XGN15 V je sestavljena iz vakuumskega odklopnika, odklopnika SF6, mehanizma zaklepanja in ozemljitvenega stikala. Načini namestitve so sprednji fiksni in stranski fiksni. Odklopnik in stikalo za obremenitev je mogoče zakleniti, da preprečite napačno delovanje.
6.2 Dve vrsti delovnih mehanizmov
•Tip K (mehanizem z eno vzmetjo z dvojno funkcijo): Stikalo bremena se upravlja z ročico ali motorjem neodvisno; ozemljitveno stikalo poganja tlačna vzmet in ga upravlja ločena ročica.
•Tip A (mehanizem z dvojno funkcijo in dvojno vzmetjo): stikalo za obremenitev sprejme vzmetno shranjevanje energije, podporno ročico, motor ali sprožitev gumba. Ozemljitveno stikalo upravlja samostojna ročica z vzmetnim pogonom.
Vse operacije vGlavna enota Ring z odklopnikomje treba izvajati pri zaprtih vratih omare. Operaterji morajo upoštevati standardiziran postopek:
7.1 Delovanje ob vklopu
1. Prepričajte se, da so vrata ohišja popolnoma zaprta, vstavite upravljalno ročico v zgornjo luknjo in zavrtite za 180° v nasprotni smeri urinega kazalca, dokler ne zaslišite ločilnega zvoka zavore in se ozemljitveno stikalo odklopi.
2. Ročaj vstavite v spodnjo luknjo in ga zavrtite za 180° v smeri urinega kazalca, dokler ne zaslišite zvoka zapiranja. Indikator je v delovnem položaju in postopek vklopa je končan.
7.2 Izklop
1. Ročaj vstavite v spodnjo luknjo in ga zavrtite za 180° v nasprotni smeri urnega kazalca, da prekinete napajanje; če je opremljen z gumbom, neposredno pritisnite gumb za potovanje.
2. Preverite, ali je zaslon v živo popolnoma ugasnjen, da potrdite, da je kabelska soba brez napajanja. Vstavite ročaj v zgornjo luknjo in ga zavrtite za 180° v smeri urinega kazalca, da zaprete ozemljitveno stikalo. Vrata omarice so odklenjena in postopek izklopa je končan.
Opomba: Pred vsakim preklopom preverite manometer SF6, da zagotovite, da oprema deluje v normalnem območju tlaka.
8.1 Prevoz in skladiščenje
• Ko je omara pritrjena na spodnjo ploščo, jo je mogoče prevažati z viličarjem; v nasprotnem primeru uporabite integralno dviganje. Opremo je treba med transportom držati navpično in se je ne sme prevrniti.
• Stikalne naprave ne smete dolgo shranjevati na prostem, da preprečite vlago, prah in korozijo.
8.2 Pravila vzdrževanja
1. Oprema je brez vzdrževanja v 3 letih pod normalnimi pogoji delovanja, vzmetni delovni mehanizem pa ne potrebuje mazanja.
2. Cikel rednega vzdrževanja je 1 leto. Vsebina vzdrževanja vključuje zategovanje vseh električnih konektorjev, sesanje in pregled notranjih komponent.
3. Redno izvajajte preskuse zapiranja in odpiranja vseh stikal in ozemljitvenih stikal ter testirajte električno zanko, da zagotovite prilagodljivo delovanje.
4.Preglejte in odpravite napake v napravah za relejno zaščito pred zagonom.
9.1 Priloženi dokumenti in pripomočki
Vsak nizGlavna enota Ring z odklopnikomje dobavljen s popolnimi materiali: potrdilom o izdelku, priročnikom za uporabo, risbami inženirske zasnove in enim kompletom posebnega upravljalnega ročaja.
9.2 Zahtevani podatki o naročilu
Stranke morajo pri oddaji naročil predložiti naslednje informacije: diagram ožičenja glavnega tokokroga, načrt namestitve stikalne naprave, model komponente, shemo pomožne zanke in druge posebne tehnične zahteve, da se zagotovi natančno prilagajanje izdelkov.
Podjetje Zhejiang Usune Electric Co., Ltd. je bilo ustanovljeno leta 2011 in se nahaja v območju gospodarskega razvoja Yueqing, znani bazi električne proizvodnje na Kitajskem. Podjetje ima registrirani kapital 8 milijonov ameriških dolarjev, 4300㎡ sodobno proizvodno delavnico in več kot 100 strokovnih zaposlenih. Po letih razvoja je zgradil tri glavne proizvodne linije: nizko in srednjenapetostno proizvodno linijo stikalnih naprav, visokonapetostno proizvodno linijo odklopnikov in proizvodno linijo za vbrizgavanje epoksidne smole.
Podjetje združuje raziskave in razvoj, proizvodnjo in prodajo s popolno matriko izdelkov, ki zajema visoko in nizkonapetostne stikalne naprave, transformatorje, medsebojne induktorje, visokonapetostne odklopnike in dodatke za stikala. Opravil je certifikate ISO 9001, ISO 14001 in ISO 45001 ter postal kvalificirani dobavitelj kitajske državne omrežne korporacije in kitajske železniške gradbene korporacije. Z več kot 14-letnimi izkušnjami v industriji ima podjetje izkušeno ekipo za raziskave in razvoj ter strog sistem QC, ki podpira prilagajanje OEM. Običajni proizvodni cikel je nadzorovan v 15-20 dneh, vsi izdelki pa so opremljeni s popolnimi poročili o preskusih, ki zagotavljajo zanesljivo kakovost.
TheGlavna enota Ring z odklopnikomje bil uporabljen pri številnih ključnih projektih doma in v tujini, pri čemer je pridobil bogate inženirske izkušnje:
• Projekti izstrelitve v letalstvo
• Projekti kemičnih tovarn in elektrarn Huaneng Group
• Jedrske elektrarne, hidroelektrarne in skladišča nafte
• Mestne stanovanjske skupnosti, komercialni kompleksi in slikovite točke, ki podpirajo distribucijo električne energije
• 318 Državna avtocesta, železnice, predori in drugi projekti oskrbe z električno energijo v prometu
Stabilna zmogljivost izdelka in premišljena poprodajna storitev sta prejeli soglasne pohvale inženirskih izvajalcev in končnih uporabnikov.
V1: Ali ste proizvajalec ali trgovsko podjetje?
O: Smo profesionalna direktna tovarna. VseGlavna enota Ring z odklopnikomin drugi električni izdelki so neodvisno proizvedeni s konkurenčnimi neposrednimi tovarniškimi cenami.
V2: Kako dolgo lahko dobim ponudbo po poslanem povpraševanju?
O: Naša prodajna ekipa bo zagotovila uradno ponudbo v 24 urah po prejemu vašega podrobnega povpraševanja.
V3: Ali lahko prilagodimo logotip in videz izdelkov?
O: Da, podpiramo storitve OEM in ODM ter lahko po potrebi natisnemo logotipe strank in podatke o podjetju na omaro.
V4: Kakšen je standardni proizvodni čas?
O: Čas dostave je odvisen od količine naročila. Običajno je blago mogoče dostaviti v 15-20 dneh po prejemu pologa.
V5: Kakšen je vaš postopek nadzora kakovosti?
O: Izvajamo pregled celotnega procesa od surovin, dodatkov do končnih izdelkov. Vsa oprema bo pred dostavo podvržena rutinskim tovarniškim preizkusom, pri čemer bo zagotovljenih več poročil o preskusih.
V6: Kako rešiti težave s kakovostjo izdelkov po prodaji?
O: Če pride do kakršne koli težave s kakovostjo, nam pošljite fotografije ali videoposnetke. Naša tehnična ekipa bo predlagala ciljno rešitev v 1-3 dneh.
V7: Kakšna je garancijska doba izdelka?
O: Nudimo 12-mesečno garancijsko storitev od datuma dostave.
V8: Zakaj izbrati nas za svojega dobavitelja?
O: Imamo več kot 14 let poklicnih izkušenj, močne zmogljivosti za raziskave in razvoj ter prilagajanje, strog nadzor kakovosti, stabilen dobavni cikel in popolna poročila o preskusih, ki zagotavljajo rešitve opreme za distribucijo električne energije na enem mestu.
Kot osnovna oprema za sodobno srednjenapetostno napajanje obročnega omrežja jeGlavna enota Ring z odklopnikomzdružuje kompaktno strukturo, inteligentno funkcijo, malo vzdrževanja in visoko varnost, ki se popolnoma prilagaja trendu razvoja mestnega pametnega omrežja, nove proizvodnje električne energije in industrijske distribucije električne energije. Podprto z močno močjo raziskav in razvoja, standardiziranimi proizvodnimi linijami in popolnim sistemom nadzora kakovosti,Zhejiang Usune Electric Co., Ltd.zagotavlja visokokakovostne, prilagodljive glavne enote obroča in celoten nabor podpornih storitev za globalne stranke.
Ne glede na to, ali se ukvarjate s sklepanjem pogodb za elektroenergetiko, veleprodajo električne opreme, gradnjo novih energetskih projektov ali prenovo mestnega omrežja, lahko naši izdelki izpolnijo vaše raznolike potrebe glede nabave in inženiringa. Če želite izvedeti več o parametrih izdelkov, prilagojenih shemah, ponudbah in podrobnostih projektnega sodelovanja, vas prosimo, dakontaktirajte nas. Naša strokovna mednarodna prodajna in tehnična ekipa vam bo pravočasno odgovorila, zagotovila podporo za brezplačne vzorce in strokovna tehnična navodila ter se veselila vzpostavitve dolgoročnih odnosov sodelovanja s partnerji po vsem svetu, ki bodo prinesli vse koristi.
