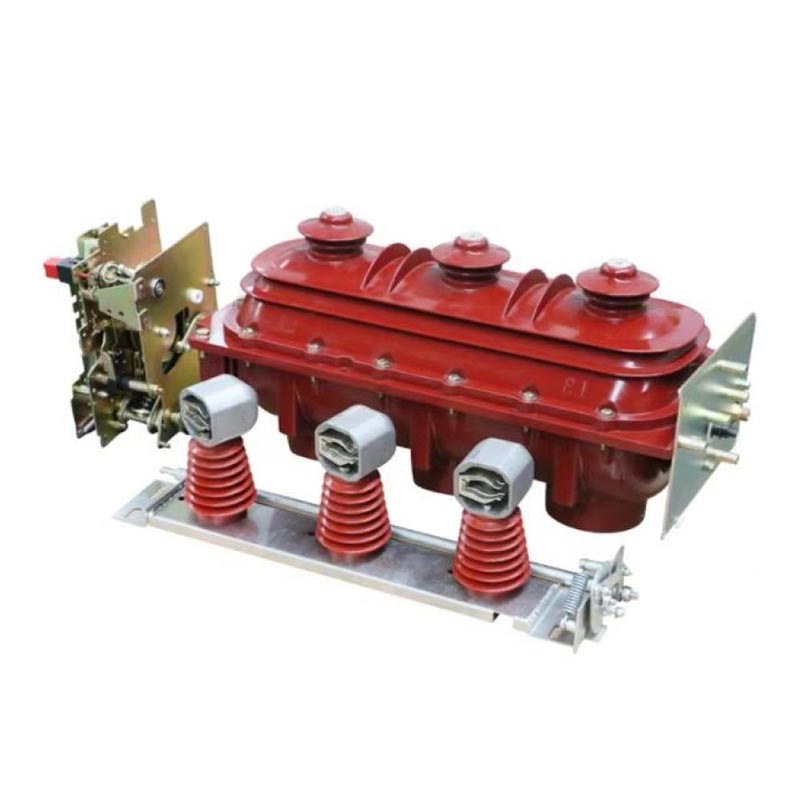

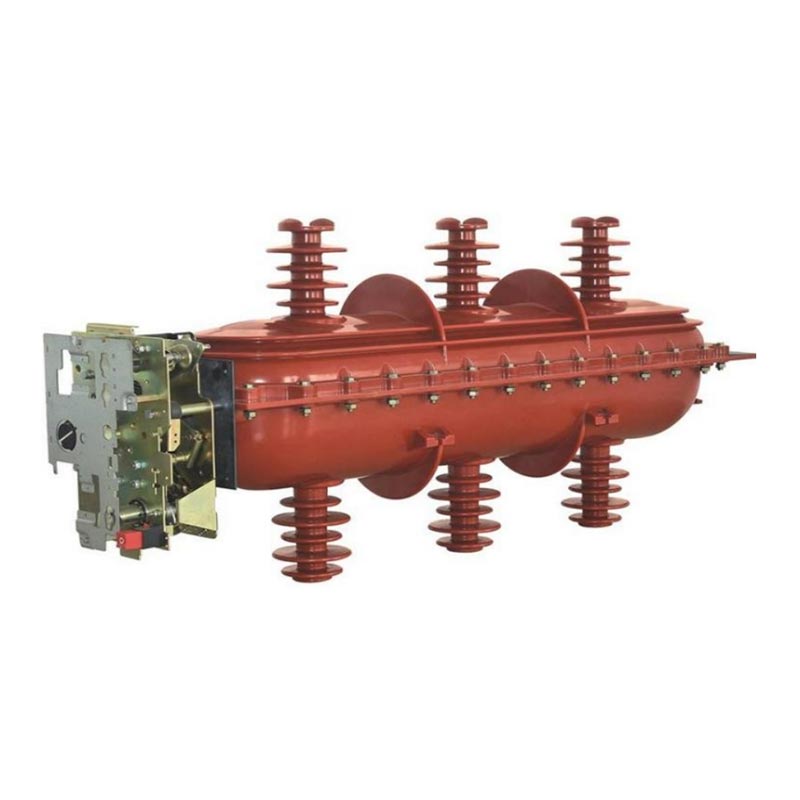

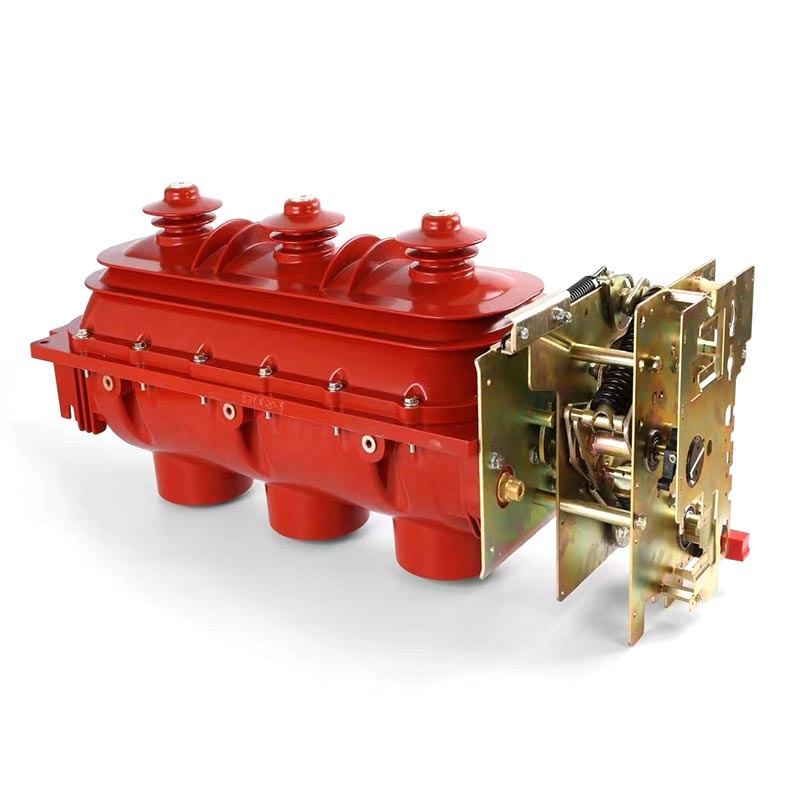

Zaščitno stikalo za notranjo obremenitev

Notranje stikalo za izklop tovora Usune FLN36-40.5 je osnovna visokonapetostna električna komponenta, ki je bila neodvisno razvita in proizvaja Zhejiang Usune Electric. Zasnovan je posebej za varno in učinkovito napajanje potrebe po distribuciji scenarijev nazivne napetosti 35 kV in je ključni del opreme v sodobni distribuciji električne energije sistemi, posebej primerni za obročna omrežja in dual-radialne napajalne sisteme, ki igrajo ključno vlogo pri zagotavljanju stabilen in varen prenos in distribucija električne energije. Ta izdelek lahko neodvisno vklaplja in izklaplja obremenitvene tokove in preobremenitvenih tokov ali pa ga je mogoče serijsko kombinirati z varovalko za omejevanje toka za zamenjavo odklopnika. Stikalo za obremenitev skrbi za preklop različnih tokov obremenitve, medtem ko varovalka za omejevanje toka skrbi za prekinitev močnih preobremenitvenih tokov in tokov kratkega stika, doseganje večstopenjske zaščite za elektroenergetski sistem. Njegovo Zaradi kompaktne zgradbe, enostavne namestitve in delovanja brez vzdrževanja je idealen izdelek za mestno električno omrežje nadgradnje in optimizacije industrijske distribucije električne energije.

Lastnosti izdelka

1. Strukturne prednosti

Stikalo za izklop obremenitve v zaprtih prostorih ima dvojno zavorno, tripozicijsko vrtljivo gibljivo kontaktno strukturo, opremljeno z komora za gašenje obloka s tremi položaji (odprto-zaprto-zemlja), ki zagotavlja nemoteno preklapljanje pri različnih načinih delovanja pogoji in izboljšanje stabilnosti sistema. Celotna zasnova trifazne napeljave nudi dobro sinhronizacijo, manj komponent ter priročno zagon in namestitev, kar zmanjša težave pri gradnji na kraju samem in vzdrževanje.

2. Izolacijska zmogljivost

Stikalo uporablja zgornjo in spodnjo lupino iz epoksidne smole za zaprto montažo. Glavni tokokrog in ozemljitev vsi sistemi vezij so nameščeni v ohišju, kar učinkovito izolira zunanje okolje in preprečuje prah in korozija zaradi vlage. Visoka izolacijska trdnost prelomnih mest in velika plazna pot, skupaj z oklop za izenačitev napetosti na odhodnih sponkah, dodatno poveča zanesljivost izolacije in izpolnjuje stroge zahteve visokonapetostnih sistemov za distribucijo električne energije.

3. Varnostna učinkovitost

Odlična varnostna zmogljivost. V primeru notranje napake obloka, šibka zadnja struktura zunanjega ohišja bo počil in razbremenilni ventil na vrhu ohišja se bo odprl ter iztisnil pretok zraka pod nadtlakom zunaj omare, kar preprečuje poškodbe opreme in nevarnosti za osebno varnost. Opremljen s petodporno zaporo funkcija v bistvu odpravlja napačno delovanje in zagotavlja varnost operaterjev in opreme.

4. Enostavnost delovanja

Notranje stikalo za izklop obremenitve podpira ročni in električni način delovanja ter se prilagodljivo prilagaja lokaciji zahtevam, ki ponuja udobje in zanesljivost. Ima zasnovo brez vzdrževanja, z dolgo električno in mehanska življenjska doba, kar zmanjša kasnejše stroške vzdrževanja. Stikalna naprava je v celoti izdelana iz aluminij-cinka plošča, ki nudi odpornost proti koroziji in visoko mehansko trdnost, primerna za različne delovne pogoje v zaprtih prostorih.

Tehnične prednosti

1. Visoka izolacijska varnost: uporaba primarne visokonapetostne izolacijske zasnove z visoko rezervo in IP33 stopnjo zaščite, učinkovito poveča raven varnosti izolacije sprednjega delovnega prostora varovanje osebne varnosti operaterjev.

2. Široka uporabnost: Primerno za kompaktne, miniaturizirane in pogosto upravljane scenarije, ki se pogosto uporabljajo v mestih električna omrežja, industrijska in komercialna distribucija električne energije ter nove povezave z energetskim omrežjem, ki izpolnjujejo različne potrebe v različne scenarije.

3. Integrirana zasnova: kompaktna zasnova kombiniranega stikala, ki vključuje izolacijsko stikalo in ozemljitvene funkcije, zmanjšanje zasedenosti prostora za opremo in olajšanje integracije sistema za distribucijo električne energije.

4. Visoka zanesljivost: uporablja visoko zanesljivo obremenitveno stikalo SF6. Tlak plina SF6 je nizek, delovanje je zanesljivo in življenjska doba zadrževanja plina lahko doseže 20 let, kar odpravlja potrebo po pogostem dopolnjevanju plina in zagotavlja dolgoročno stabilno delovanje.

Tehnični parametri

Načelo gašenja obloka

To notranje stikalo za izklop tovora uporablja plin SF6 kot medij za gašenje obloka, ki ima odlično gašenje obloka in izolacijske lastnosti. Ko stikalo prekine tok, se ob ločitvi v trenutku ustvari oblok gibljivi in mirujoči kontakti. Oblok, ki ga poganja magnetno polje trajnega magneta, se hitro premika in je podolgovat, medtem ko ga nenehno ionizira in ohlaja plin SF6, na koncu pa ugasne, ko tok prečka ničlo, kar omogoča varno in hitro prekinitev toka.

Dvojna prelomna razdalja zagotavlja visoko stopnjo izolacije in prelomne izolacije. Uporaba trajnega magneta princip vrtljivega obloka, odlikuje ga nizka poraba energije pri delovanju, zmožnost močnega gašenja obloka in minimalna obraba kontaktov, kar učinkovito podaljša življenjsko dobo stikala.

Pogoji uporabe

Za zagotovitev stabilnega delovanja izdelka morajo biti za namestitev in uporabo izpolnjeni naslednji pogoji:
1. Nadmorska višina: največ 1000 metrov (pri naročilu je treba navesti posebne zahteve);
2. Temperatura okolja: -25℃～+40℃;
3. Relativna vlažnost: dnevno povprečje ≤95%, mesečno povprečje ≤90%;
4. Potresna intenzivnost: ne presega razreda B;
5. Zunanji zrak brez močnega onesnaženja, kot so prah, dim, jedke kemikalije, vnetljivi plini, bencin in solni sprej.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer praktične uporabe

Kot profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem je Yu Shun Electric zagotovil FLN36-40.5 Notranja izklopna stikala za obsežen projekt nadgradnje mestnega električnega omrežja na vzhodu Kitajske. Vključen projekt 35kV distribucijski vodi v osmih mestnih območjih, ki pokrivajo stanovanjska območja, trgovska središča in industrijske parke, z izjemno visokimi zahtevami glede stabilnosti in varnosti napajanja.

Pred nadgradnjo je obstoječa stikalna naprava trpela zaradi slabe izolacije, pogostega vzdrževanja in nizke varnosti, ne izpolnjujejo potreb razvoja mestnega elektroenergetskega omrežja. Po izbiri tega izdelka je bil projekt dosežen tri glavne izboljšave: Prvič, petodporna zasnova za zaklepanje in gašenje obloka zmanjšuje napačno delovanje in napake obloka, izboljšanje varnosti sistema; drugič, zasnova brez vzdrževanja zmanjša čas mesečnega vzdrževanja za 80 %, znižanje stroškov delovanja in vzdrževanja; in tretjič, kompaktna struktura se prilagaja notranjemu prostoru namestitve mestnih transformatorskih postaj, kar olajša integracijo sistema distribucije električne energije. Izdelek ni imel nobenih napak v več kot dveh letih delovanja zagotavlja stabilno oskrbo z električno energijo za več kot 500.000 prebivalcev in več kot 300 podjetij, visoko priznanje lastnika projekta in lokalnega oddelka za oskrbo z električno energijo. Usune Electric, kot dobavitelj, zagotovil celovite poprodajne storitve, vključno z navodili za namestitev na kraju samem in tehničnim usposabljanjem.

pogosta vprašanja

V1: Kakšna je življenjska doba notranjega bremenskega stikala Usune FLN36-40.5 in ali je potrebno redno vzdrževanje?

A1: Izdelek ima zasnovo brez vzdrževanja z dolgo električno in mehansko življenjsko dobo. Plin SF6 življenjska doba lahko doseže 20 let. V normalnih pogojih uporabe ni potrebno redno vzdrževanje; le občasno potrebni so pregledi ohišja opreme, mehanizma delovanja in tlaka plina (če je potrebno). Vsi izdelki Usune Preden zapustijo tovarno opravijo stroge preizkuse kakovosti, da zagotovijo življenjsko dobo in zanesljivost izdelka.

V2: Kakšne so razlike med tem stikalom za izklop obremenitve v zaprtih prostorih in tradicionalnim odklopnikom in v čem scenariji ali lahko nadomesti odklopnik?

A2: Glavna razlika je v tem, da se stikala za prekinitev obremenitve večinoma uporabljajo za vklop in izklop obremenitvenih tokov in preobremenitve tokov, medtem ko lahko tradicionalni odklopniki dodatno prekinejo tokove kratkega stika. Ta izdelek, v kombinaciji z zaporedno varovalko za omejevanje toka lahko nadomesti odklopnik: odgovorno je stikalo za prekinitev toka za vklop in izklop različnih bremenskih tokov, medtem ko varovalka za omejevanje toka prenese velike preobremenitve in prekinitev toka kratkega stika. Primeren je za 35kV obročna omrežja in dvojno radialne napajalne sisteme (npr kot podružnice mestnega električnega omrežja, industrijske in komercialne distribucijske sobe itd.), hkrati pa zmanjšajo stroške opreme zagotavljanje varnosti sistema. Kot profesionalni proizvajalec na Kitajskem lahko Yushun Electric zagotovi strokovno tehnično navodila za pomoč strankam pri izbiri ustreznih rešitev.
