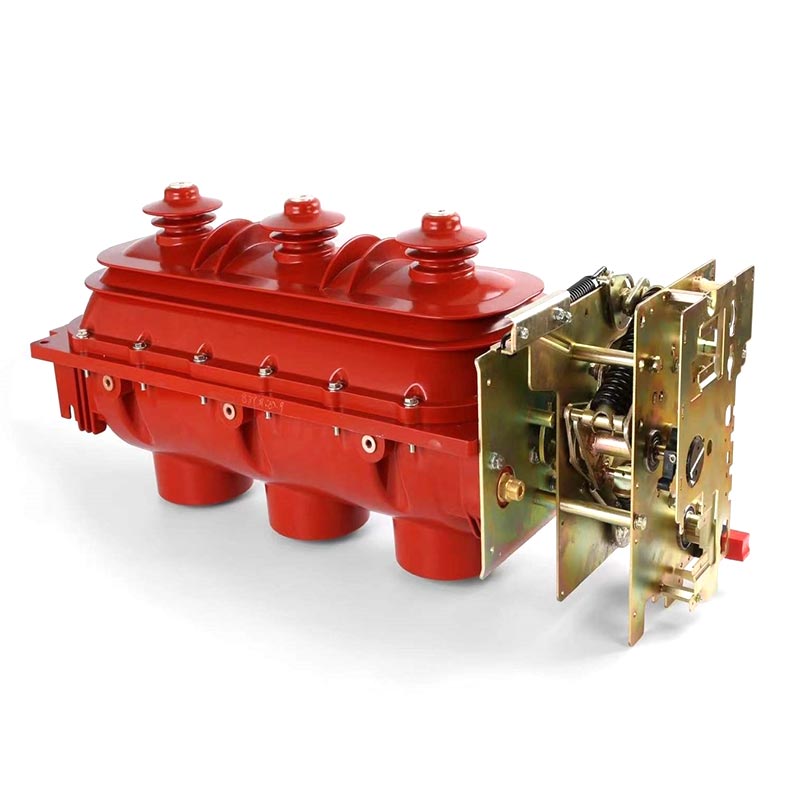

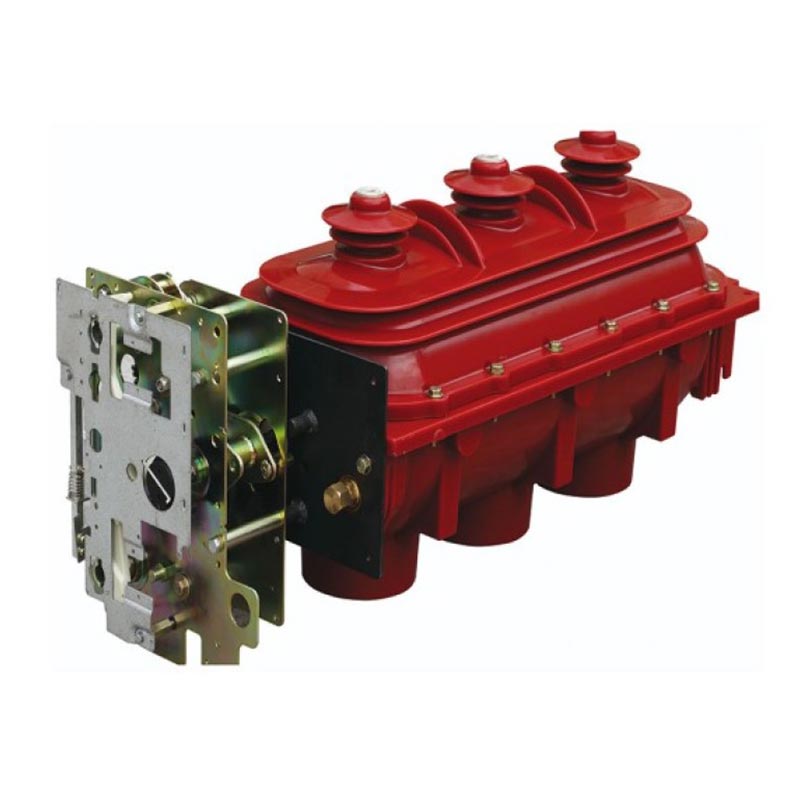

Rmu stikalo za izklop tovora

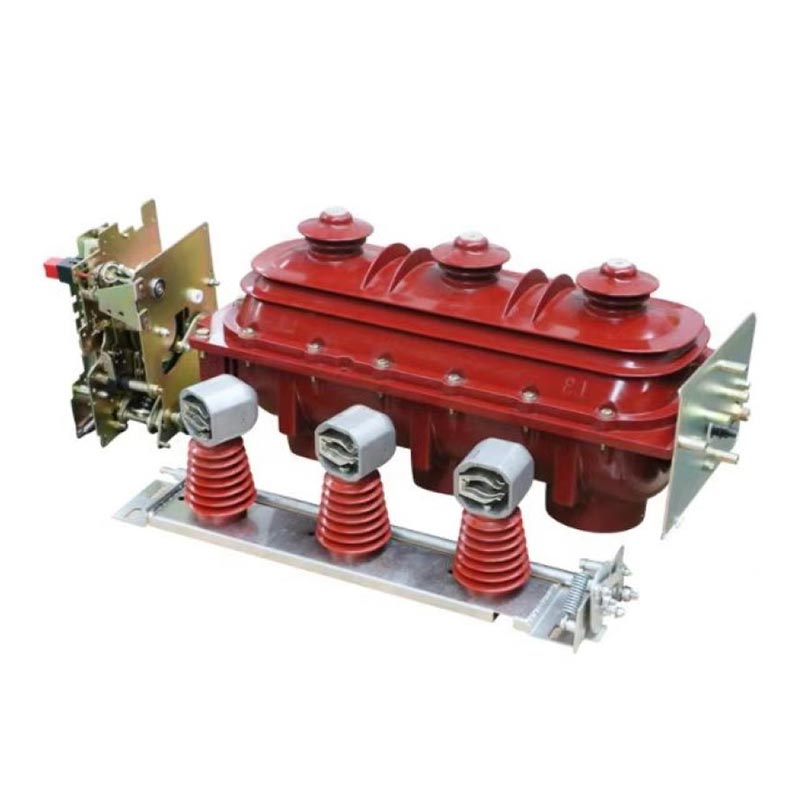

Stikalo za izklop tovora Usune RMU vključuje predvsem tri vrste neodvisno razvitih izdelkov: notranji AC visokonapetostna bremenska stikala SF6, kombinirani aparati bremensko stikalo-varovalka in bremenska stikala, nameščena na kabelski glavi, ki pokriva modela FLN36-12D (stikalo za obremenitev) in FLRN36-12D (kombinacija stikala za obremenitev in varovalke). Ti izdelki lahko zadovoljijo potrebe različnih scenarijev distribucije električne energije in so posebej primerni za kompleks obratovalne zahteve kitajskega elektroenergetskega sistema. Kot osrednji izdelek Zhejiang Usune Electric Co., Ltd., to stikalo je izdelano v sodobni tovarni podjetja, pri čemer je skozi celoten proces podvrženo strogemu testiranju kakovosti da zagotovite stabilno in zanesljivo delovanje.

Temeljne prednosti

1. Usune je že vrsto let globoko vpleten v raziskave in razvoj ter proizvodnjo visokonapetostne električne opreme, nabiranje bogatih izkušenj pri uporabi na terenu. Stikalo za izklop tovora RMU se pogosto uporablja v tisočih projektira doma in v tujini ter preverja njegovo prilagodljivost in zanesljivost v različnih okoljih.

2. RMU Load Break Switch je neodvisno razvila Usunejeva strokovna ekipa za raziskave in razvoj, ki absorbira napredne tujih tehnologij in optimizacijo njegove zasnove, da bo ustrezala dejanskim značilnostim kitajskega elektroenergetskega sistema. Njegovo princip gašenja obloka, konstrukcijska zasnova in mehanizem delovanja odražajo globoko strokovno znanje in izkušnje področje visokonapetostne stikalne opreme.

3. Izdelek je opravil celoten niz tipskih preskusov in njegovo delovanje je v celoti skladno z GB 3804, GB 16926, IEC 60265 in IEC 60420, kar dokazuje njegovo tehnično avtoriteto in skladnost.

4. Z uporabo posebne dinamične in statične tesnilne strukture se ponaša z odlično zmogljivostjo tesnjenja in je opremljen z vizualnim manometrom za spremljanje v realnem času. Zanesljive mehanske zapore zagotavljajo varnost delovanja. Kot profesionalni proizvajalec, Usune zagotavlja celovite poprodajne storitve, ki dodatno krepijo zaupanje strank.

Strukturne značilnosti

1. Stikalo za obremenitev in kombinirane električne naprave so sestavljene iz enotnega izoliranega ohišja, telesa stikala, vzmeti pogonski mehanizem, držalo varovalke in sistem za sprožitev varovalke. Bremenska stikala, nameščena na kabelsko glavo, so opremljena z a namensko izolirano ohišje in univerzalni vzmetni pogonski mehanizem.

2. Zgornje in spodnje ohišje sta ulita z epoksi smolo, da tvorita zaprto, s plinom napolnjeno notranjo votlino. Vrtenje skupni gibljivi kontakt doseže tri položaje: "zapiranje", "odpiranje" in "ozemljitev", kar zagotavlja fleksibilno in zanesljivo preklapljanje.

3. Sprednji del škatle mehanizma je opremljen z manometrom SF6 in indikatorjem položaja. Položaj indikator je neposredno povezan s pogonsko gredjo gibljivega kontakta, kar zagotavlja natančno in zanesljivo indikacijo.

4. Priključek za razbremenitev tlaka se nahaja na zadnji strani ohišja. V primeru notranjega nadtlaka zaradi napake, plin se odvaja nazaj, kar preprečuje izmet naprej in zagotavlja varnost osebja.

5. Zagotovljene so zanesljive mehanske zapore med stikalom za obremenitev in ozemljitvenim stikalom ter med ozemljitveno stikalo in vhodna vrata (ujemanje plošče), da se izognete nevarnosti napačnega delovanja.

6. Cable-terminal mounted load switches are equipped with anti-touch front cable connectors, supporting high-voltage cable connections at both the incoming and outgoing ends, and are specifically designed for cable branches/junction škatle.

Načelo gašenja obloka

Stikalo za izklop tovora RMU uporablja plin SF6 kot medij za gašenje obloka, ki izkazuje odlično gašenje obloka uspešnost. Ko stikalo prekine tok, se gibljivi in ​​mirujoči kontakti ločijo, kar povzroči oblok. Oblok, ki ga poganja trajno magnetno polje, se hitro vrti okoli kontaktov, s čimer doseže hitro deionizacijo in hlajenje, gašenje na trenutni ničelni točki; po prelomu, vrzel dvojnega preloma z visoko stopnjo Izolacijska izolacija se oblikuje, kar ima za posledico močno prekinitveno zmogljivost, minimalno obrabo kontaktov in dolgo električno življenje.

Delovni mehanizem

1. Ročni vzmetni upravljalni mehanizem tipa II

Uporablja se za preklop, zapiranje, odpiranje in ozemljitev bremenskega stikala. Zgornja delovna luknja krmili ozemljitveno stikalo, spodnja delovna odprtina pa krmili stikalo za obremenitev; po zaprtju izlet pomlad sinhrono shranjuje energijo, izklop pa je mogoče sprostiti samo z ročnim gumbom ali signalom varovalke.

2. Električni vzmetni pogonski mehanizem tipa II

Ta oblika, ki temelji na ročnem mehanizmu, dodaja napravo za shranjevanje energije motorja in sprožilno tuljavo. Ročno in električno delovanja sta neodvisna in se ne motita drug drugega. Podpira daljinsko upravljanje in delovanje napetost vključuje AC220V, DC220V, DC110V in DC48V.

Pogoji delovanja

1. Normalni pogoji delovanja

- Temperatura okolja: −25 °C ~ +40 °C
- Altitude: Not exceeding 2000m
- Vlažnost: dnevna povprečna relativna vlažnost ≤95%; povprečna mesečna relativna vlažnost ≤90%; dnevna povprečna vodna para tlak ≤2,2kPa; povprečni mesečni tlak vodne pare ≤1,8kPa
- Zunanji zrak brez znatnega onesnaženja s prahom, dimom, jedkimi/vnetljivimi plini, hlapi in solnim pršenjem
- Zunanje vibracije in potresne motnje so zanemarljive
- Amplituda elektromagnetnih motenj, povzročenih v sekundarnem krogu ≤1,6 kV

2. Posebni pogoji delovanja

V skladu z GB/T 11022-1999 "Skupne tehnične zahteve za standarde za visokonapetostne stikalne in krmilne naprave", stikalo mora delovati v normalnih pogojih; če dejanski pogoji delovanja odstopajo od običajnega območja (kot je nadmorska višina nad 2000 m, previsoka temperatura, visoka vlažnost in lahka kondenzacija itd.), mora uporabnik skleniti dogovor s proizvajalcem.

Glavni tehnični parametri

Tehnični parametri varovalke

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Dejanski primeri uporabe

Primer 1: Projekt distribucije električne energije v stanovanjski skupnosti v mestu Hangzhou na Kitajskem Velika stanovanjska skupnost v Hangzhou z visokimi zahtevami po stabilnosti in varnosti napajanja je izbral Usune FLRN36-12D obremenitveni zavor aparat s kombinacijo stikala in varovalke kot njegovo osnovno opremo za distribucijo električne energije po primerjavi. Nameščen v občinske transformatorske postaje, odgovorna je za preklop in zaščito električnih vodov za 8 stanovanjskih stavb (1200 gospodinjstev). Od zagona leta 2024 je oprema stabilno delovala več kot 12 mesecev brez izklopov ali izpadov električne energije. Njegova zanesljiva povezovalna zasnova in zmogljivost gašenja obloka SF6 učinkovito preprečujejo izpade električne energije zaradi okvarnih tokov in zagotavljajo normalno življenje stanovalcev. Kot dobavitelj za V tem projektu je Usune zagotovil navodila za namestitev na kraju samem in redne vzdrževalne storitve, kar je prineslo veliko pohval od upravljanja skupnega premoženja in stanovalcev.

pogosta vprašanja

V1: Katere standarde izpolnjuje Usune RMU Load Break Switch in kako je zagotovljeno njegovo zanesljivo delovanje?

A1: Izdelek je opravil celoten niz tipskih preskusov in njegovo delovanje je v celoti skladno z GB 3804 "3kV～63kV AC Zaščitno stikalo za visokonapetostno breme", GB 16926 "Kombinacija visokonapetostnega zaščitnega stikala za breme in varovalko" in IEC 60265 in standardi IEC 60420. Poleg tega je izdelek neodvisno razvil Usune s strogim nadzorom kakovosti skozi celoten proces od nabave surovin do tovarniške proizvodnje in testiranja. Njegova edinstvena dinamika in statična tesnilna struktura, spremljanje tlaka v realnem času in zanesljive mehanske zapore zagotavljajo dolgoročno stabilno delovanje.

V2: Ali se lahko stikalo za izklop tovora Usune RMU uporablja v posebnih okoljih, kot sta visoka nadmorska višina in visoka vlažnost?

A2: Izdelek je zasnovan tako, da je združljiv z običajnimi pogoji delovanja (nadmorska višina ≤ 2000 m, temperatura −25 °C ~ +40 °C itd.). Če dejanski pogoji delovanja odstopajo od običajnega območja (npr. nadmorska višina nad 2000 m, previsoke temperature, visoke vlažnosti in kondenzacije), se morajo uporabniki posvetovati s proizvajalcem (Zhejiang Usune Electric Co., Ltd.) vnaprej. Usunejeva strokovna ekipa za raziskave in razvoj lahko zagotovi prilagojene rešitve na podlagi specifičnih okolje za zagotovitev stabilnega delovanja izdelka.
