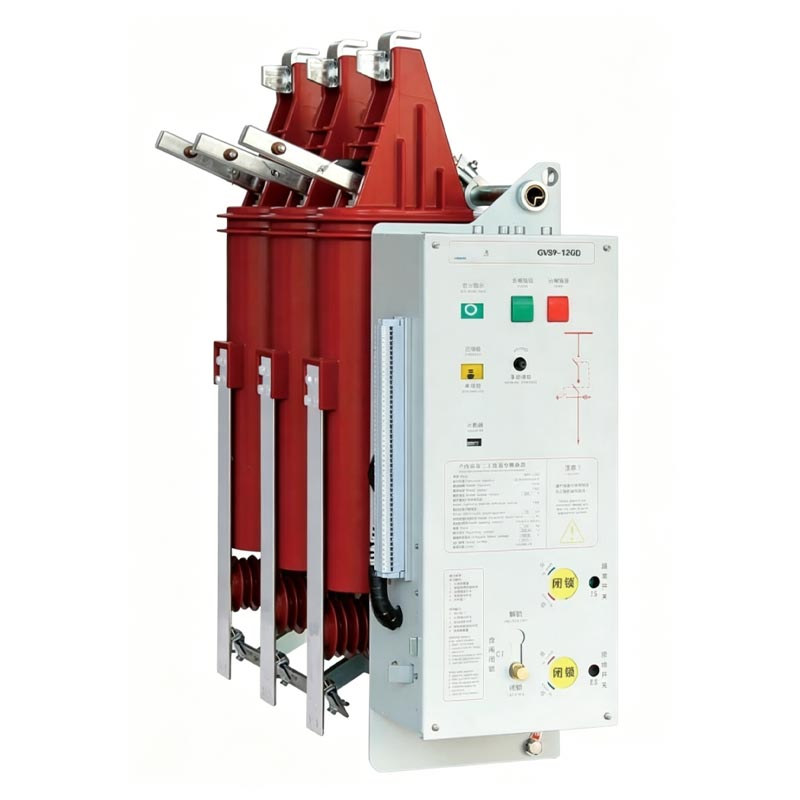

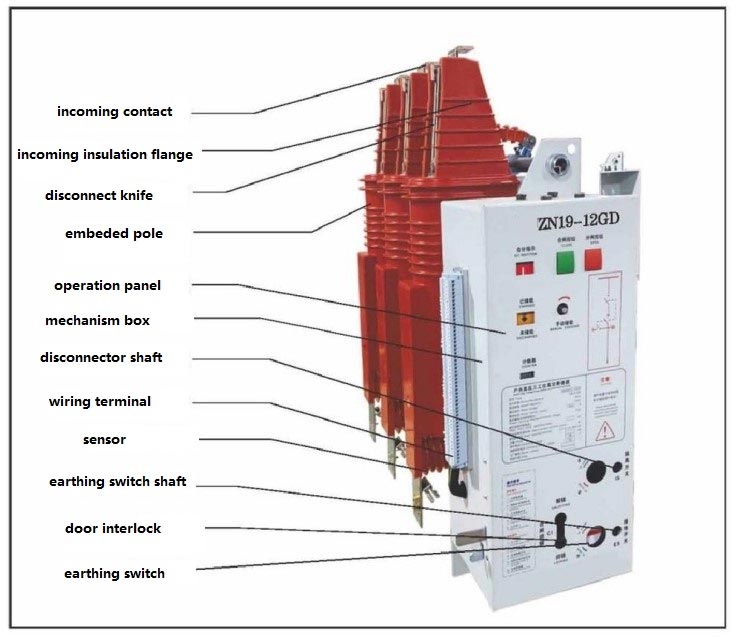

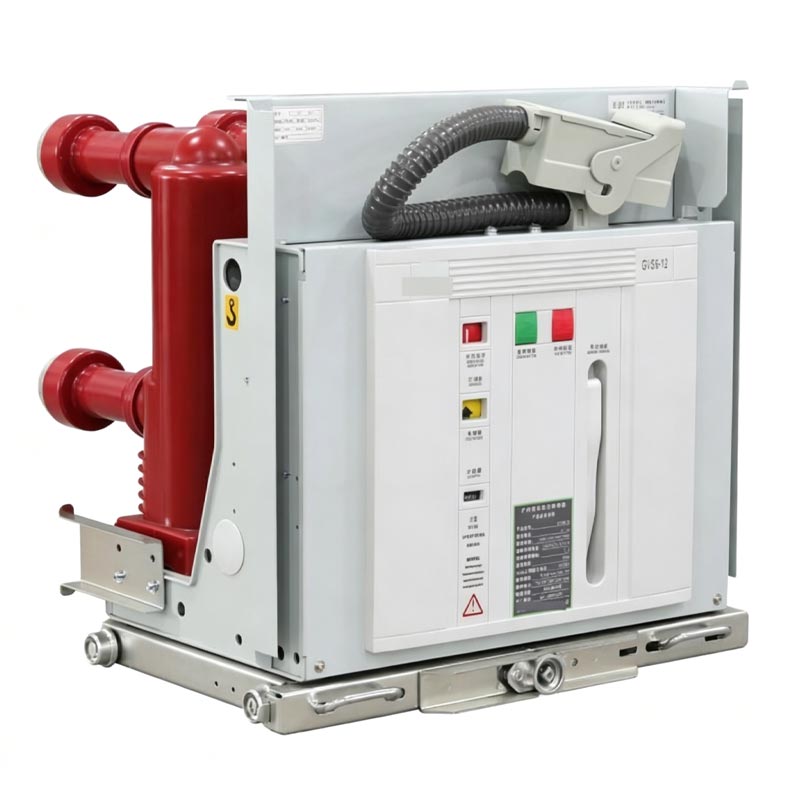

Hv notranji vakuumski odklopnik

The HV Indoor Vacuum Circuit Breaker is an indoor high-voltage three-position vacuum circuit breaker, positioned as "safe, reliable, efficient, maintenance-free, and adaptable to all scenarios." Primeren je za moč 3,6-12kV systems, addressing the pain points of traditional circuit breakers and serving as a core protection unit for power omrežja in industrijska oprema.

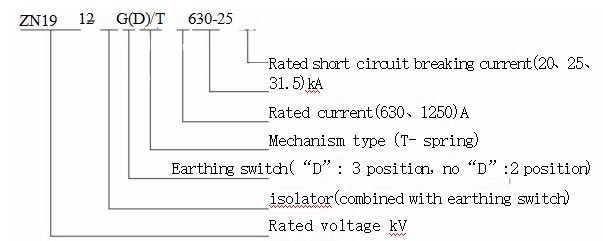

Koda artikla in pomen

Opomba: Če ni ozemljitvenega stikala, ozemljitvena pogonska gred deluje kot prepletena gred in dimenzije ostanejo nespremenjeni.

Temeljne prednosti

1. Vrhunska elektromehanska zmogljivost in dolga življenjska doba

Stable mechanical structure and excellent electrical performance. Mehanska življenjska doba doseže 3000 ciklov disconnect switches, 10000 cycles for circuit breakers, and 3000 cycles for grounding switches. Glavni tokokrog uses solid-state embedded poles, improving environmental adaptability and insulation reliability, achieving maintenance-free operation and reducing maintenance costs.

2. Modularna zasnova in priročno delovanje

Modularni okvir združuje več osnovnih komponent, s čimer doseže miniaturno zasnovo. Mehanizem delovanja lahko neodvisno zamenjati in vzdrževati, podpirati ročno delovanje, shranjevanje energije AC/DC in daljinsko upravljanje, prilagajanje različnim operativnim potrebam in izboljšanje učinkovitosti.

3. Več zaščit za preprečevanje napačnega delovanja

HV notranji vakuumski odklopnik je opremljen z obsežnimi elektromehanskimi blokirnimi napravami. The ima ločilnik po sprožitvi viden prelom, vrata omarice so zaklenjena z ozemljitvenim stikalom in odhodna linija je opremljena z brezkontaktnim senzorjem indikatorja žive linije, ki celovito zagotavlja delovanje in varnost opreme.

4. Vsestranske aplikacije

Prilagaja se različnim tipom omaric in se lahko namesti v smeri naprej in nazaj. Primerno za različne obremenitve, je še posebej primeren za scenarije, ki vključujejo pogosto delovanje in večkratni tok kratkega stika prekinitve, zadovoljevanje različnih potreb po distribuciji električne energije.

Osnovni tehnični parametri

Primer uporabe v resničnem svetu

Študija primera srednje velikega industrijskega in rudarskega podjetja na vzhodu Kitajske potrjuje praktičnost izdelka. vrednost: 10 kV sistem distribucije električne energije v podjetju je prvotno uporabljal tradicionalne oljne odklopnike, ki so trpeli zaradi visokih izgub, zapletenega vzdrževanja in visoke stopnje napak (8 %). Po zamenjavi okvarjenega tokokroga z HV Notranji vakuumski odklopnik leta 2023, doseženo je bilo delovanje brez vzdrževanja, prihranek 30.000 RMB pri letnem vzdrževanju stroškov, zmanjšanje porabe energije za 68 %, znižanje stopnje napak pod 1 % in zagotavljanje stabilnega delovanja za 18 mesecev brez napak. To v celoti dokazuje vrednost izdelka pri "znižanju stroškov, izboljšanju učinkovitosti in varnost,« ki prikazuje poklicne sposobnosti Usuneja kot dobavitelja.

Navodila za uporabo in vzdrževanje izdelka

1. Veljavni pogoji delovanja

HV notranji vakuumski odklopnik je primeren za notranja okolja z nadmorsko višino ≤1000 m, seizmično intenzivnostjo ≤8 stopinj in brez eksplozivne korozije ali močnih vibracij, z dnevno povprečno vlažnostjo <95 % in mesečnim povprečjem vlažnost <90%. Za nadmorske višine nad 1000 m so potrebni strokovni izračuni pri izbiri.

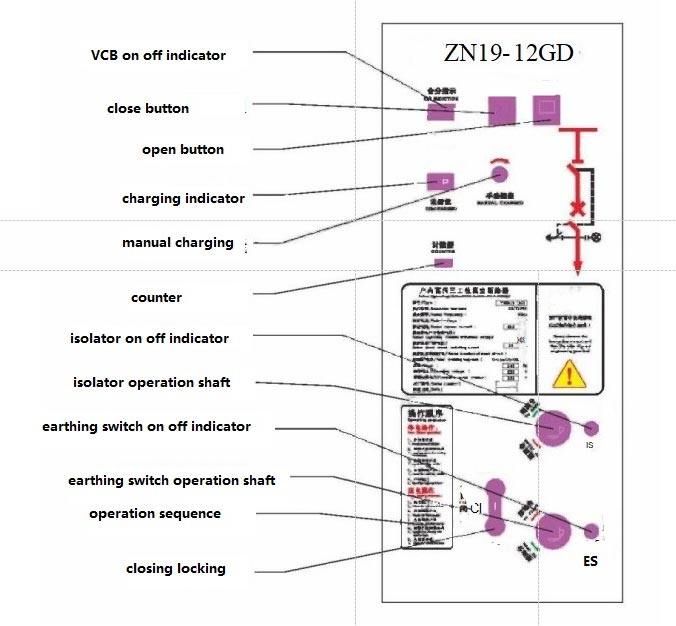

2. Delovni postopki

Podpira ročno in električno delovanje: Ročno delovanje zahteva namensko ročico za shranjevanje energije shranjevanje pred zapiranjem in odpiranjem odklopnika; električno delovanje zahteva povezavo s sekundarnim napajanjem napajanje, shranjevanje energije in upravljanje s krmilnimi gumbi. Ločilno stikalo se odpre v smeri urinega kazalca in zapre v nasprotni smeri urinega kazalca. Vrata omarice in ozemljitveno stikalo so zaradi varnosti medsebojno zaklenjena.

3. Zahteve za vzdrževanje

Celotna enota ne potrebuje vzdrževanja; the vacuum interrupter should only be inspected if external damage is osumljen. The operating mechanism requires regular inspection, and the exterior should be cleaned after 5 years of delovanju ali po vzdrževanju. Maintenance must be performed by qualified personnel; pomožno napajanje je treba najprej odklopiti.

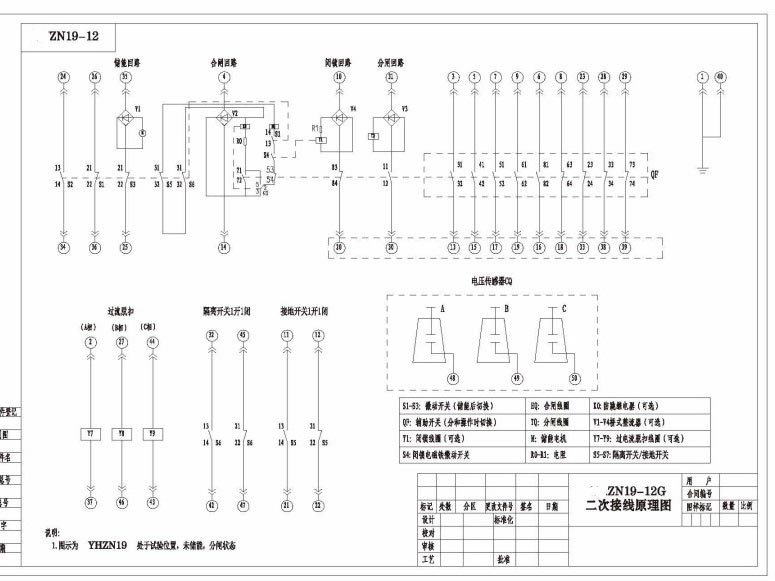

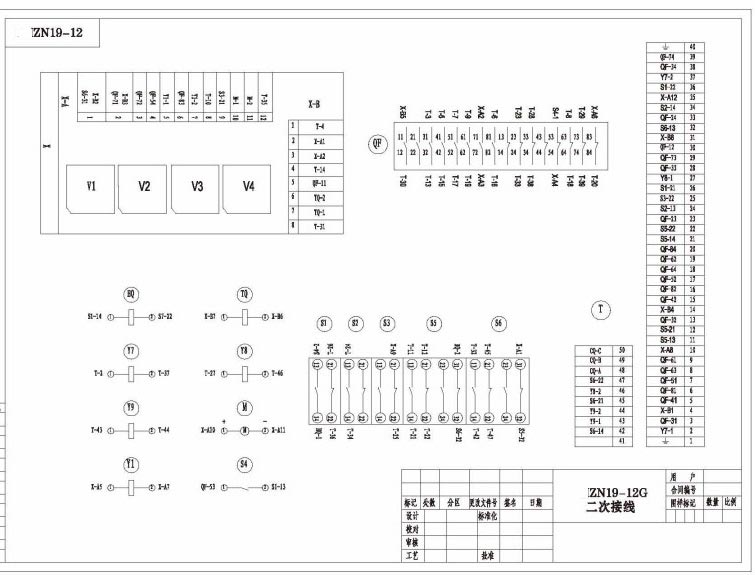

Zunanje mere in diagram ožičenja

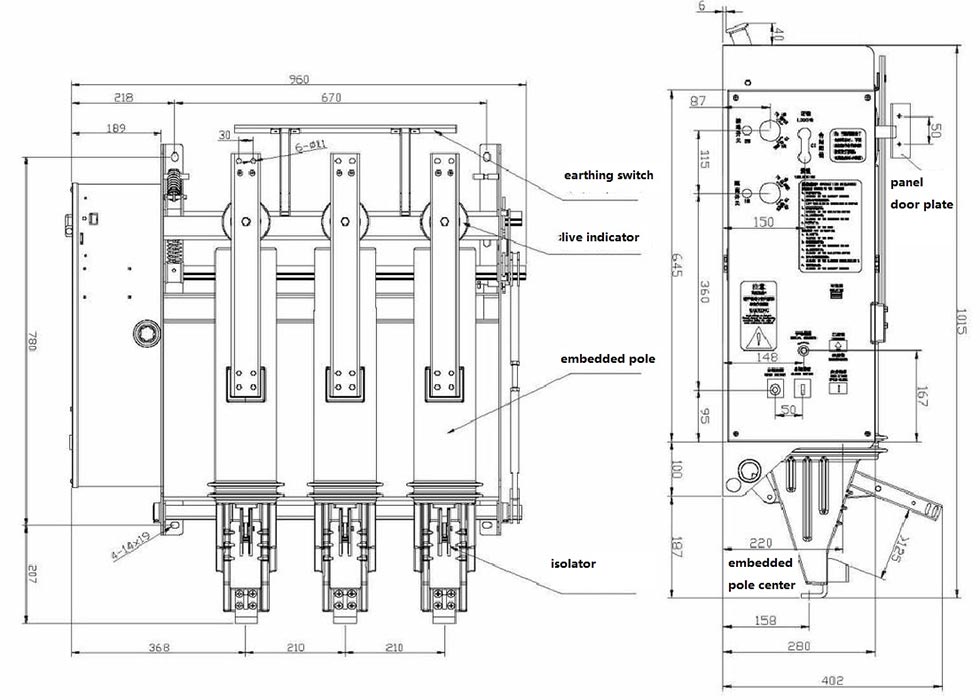

ZN19-12GD/(1250)-(31,5) inverzijska instalacija

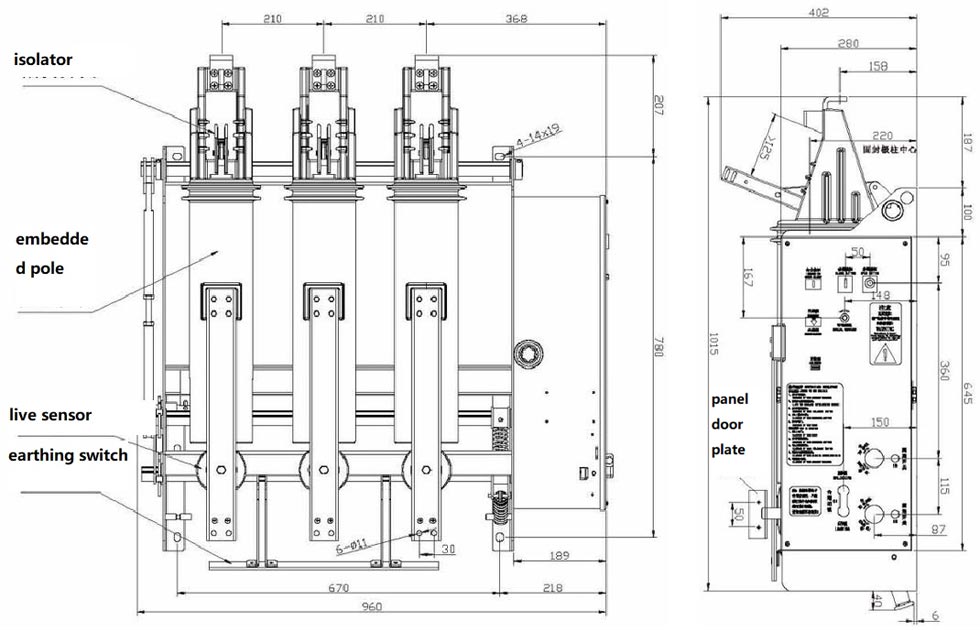

ZN19-12GD/(1250)-(31.5) normalna namestitev

Garancija blagovne znamke in prednosti partnerstva

Kot profesionalni proizvajalec ima Usune sodobno tovarno. Naš visokonapetostni notranji vakuumski odklopnik je podvržen strogi preskusi delovanja in mehanskega vloma pred odhodom iz tovarne; pakiranje in transport sta standardizirana, da zagotovimo, da oprema prispe v dobrem stanju. Kot visokokakovosten domači dobavitelj na Kitajskem, Usune zagotavlja prilagojene rešitve, celovite poprodajne storitve in hitro dostavo. Naši izdelki se izvažajo v tujino, zaradi česar smo prednostna izbira v industriji zaradi naše vrhunske kakovosti, uporabnikom pa nenehno zagotavljamo zanesljivo rešitve za distribucijo električne energije.
