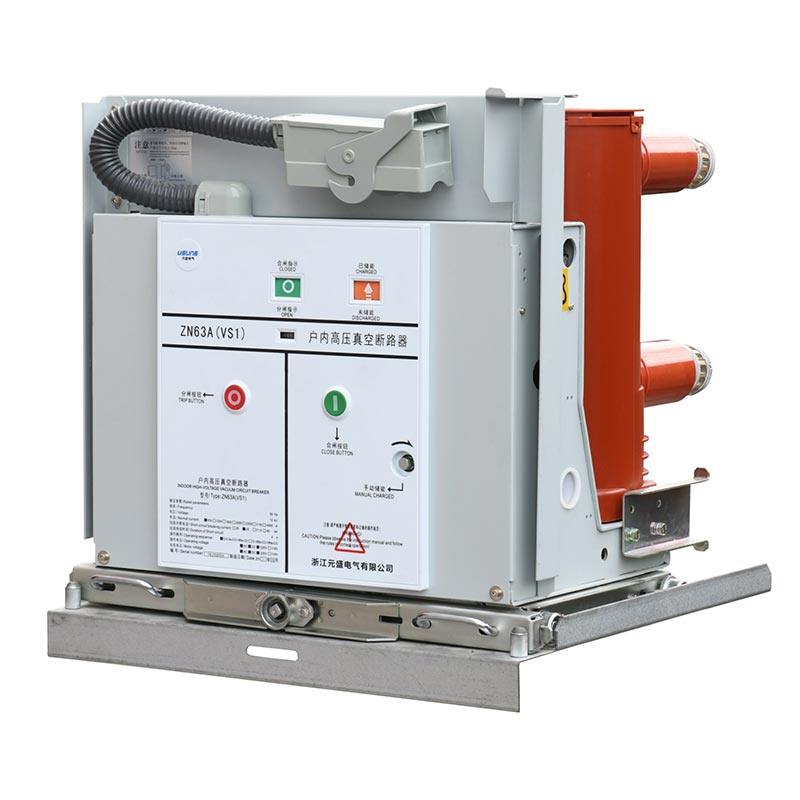

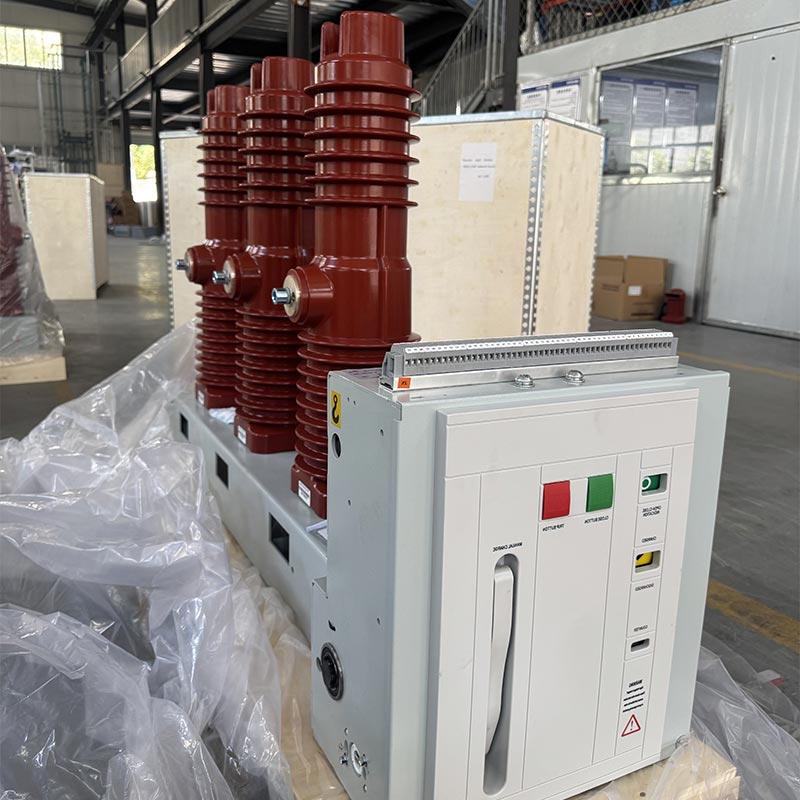

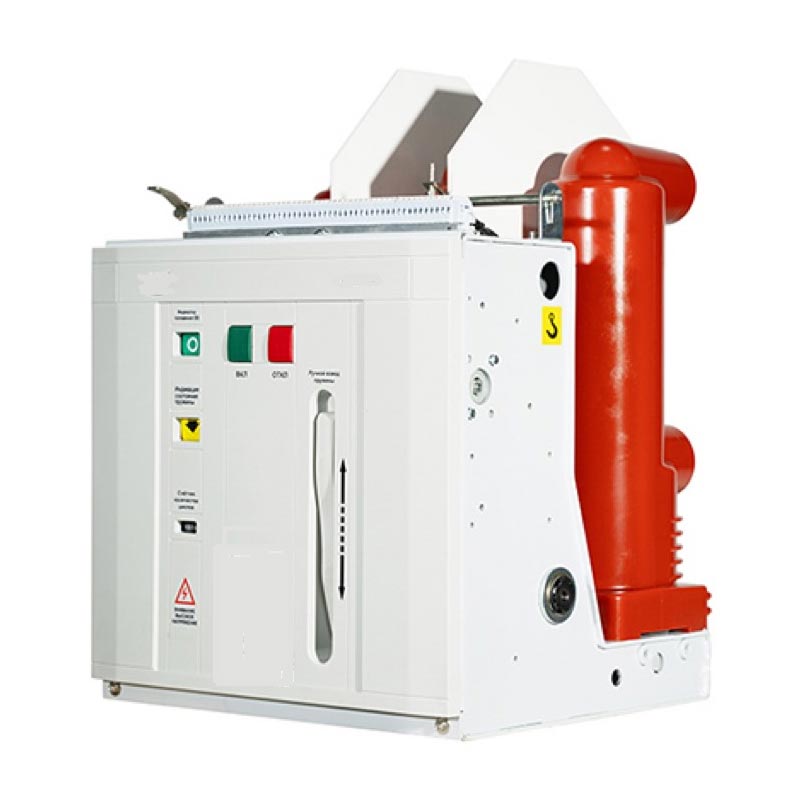

Notranji visokonapetostni vakuumski odklopnik

Notranji visokonapetostni vakuumski odklopnik serije Usune VS1(ZN63)-12 je osnovna električna zaščita in nadzor naprava za 12kV elektroenergetske sisteme. Integrirana zasnova vzmetnega mehanizma in telesa odklopnika zmanjša vmesne prenosne povezave, zmanjša porabo energije in hrup ter izboljša delovanje izdelka zanesljivost. Glavno vezje uporablja integralno utrjene pole, s čimer dosežemo miniaturizacijo odklopnika, izboljšanje okoljske prilagodljivosti in življenjske dobe ter omogočanje delovanja brez vzdrževanja v večini scenarijev.

Prednosti izdelka

1. Visoka zanesljivost

Vakuumski prekinjevalec je vzdolžno nameščen v cevnem izolacijskem cilindru iz epoksi smole APG, zagotavlja odlično odpornost proti lezenju in učinkovito preprečuje nabiranje prahu in zunanje motnje. To lahko stabilno deluje tudi v vlažnih in močno onesnaženih okoljih.

2. Prilagodljiva konfiguracija

Lahko je oblikovan kot fiksna vgradna enota ali opremljen z namenskim aktuatorjem, ki tvori predalno enoto. To se popolnoma ujema s sredinsko nameščeno stikalno napravo tipa KYN28A-12 (GZS). Fiksni tip se lahko uporablja tudi v fiksne stikalne naprave serije XGN.

3.Prilagodljiv za pogosto delovanje

Z izkoriščanjem edinstvenih prednosti prekinitve vakuuma je še posebej primeren za scenarije, ki zahtevajo pogosto delovanje pri nazivnem delovnem toku in večkratna prekinitev toka kratkega stika, ki ponuja močan praktičnost.

4. Skladnost s standardom

Strogo upošteva GB/T1984-2014 "Visokonapetostni odklopniki", JB3855-1996 "3,6 ~ 40,5 kV notranja visoka napetost Vakuumski odklopniki", DL/T403-2000 "Tehnični pogoji za naročanje vakuumskih odklopnikov 12~40,5 kV" in Standardi IEC62271-100:2008, ki zagotavljajo avtoritativno zagotavljanje kakovosti.

Tehnični parametri

Zgradba in funkcija

1. Celotna struktura

Notranji visokonapetostni vakuumski odklopnik Usune VS1(ZN63)-12 ima integrirano strukturo z delovanjem mehanizem in komora za gašenje obloka, razporejena spredaj in zadaj. Glavno prevodno vezje je trifazno konstrukcija, nameščena na tla. Ta edinstvena zasnova znatno zmanjša nabiranje prahu na komori za gašenje obloka površine, kar preprečuje, da bi zunanji dejavniki vplivali na komoro za vakuumsko gašenje obloka. Tudi v vlažnem in v močno onesnaženih okoljih vzdržuje odlično odpornost na napetost in visoko odpornost, ki presega podobne izdelkov.

2. Struktura delovnega mehanizma

Pogonski mehanizem je planarni vzmetni mehanizem z ročnim in električnim shranjevanjem energije funkcije. Pogonski motor se nahaja v omari pred komoro za gašenje obloka. Kabinet je razdeljen na pet montažnih prostorov s štirimi vmesnimi predelnimi stenami, od katerih ima vsaka shranjevanje energije, prenos, sprožitev in varovalne komponente delovnega mehanizma. Integrirana zasnova komore za gašenje obloka in pogonski mehanizem zagotavlja visoko stopnjo ujemanja med delovanjem pogonskega mehanizma in zahteve glede odpiranja in zapiranja komore za gašenje obloka, zmanjšanje odvečnih komponent, zmanjšanje energije porabo in hrup ter izboljšanje zanesljivosti delovanja odklopnika.

Delovno okolje

1. Temperatura okolja: največ +40 ℃, najmanj -15 ℃
2. Vlažnost okolja: dnevna povprečna relativna vlažnost ≤95 %; Povprečna mesečna relativna vlažnost ≤90%; Dnevno povprečje tlak vodne pare ≤22×10⁻³MPa; Povprečni mesečni tlak vodne pare ≤1,8×10⁻³MPa
3. Nadmorska višina: Ne presega 1000 m
4. Potresna intenzivnost: Ne presega 8 stopinj
5. Atmosfersko okolje: Brez znatnega prahu, dima, jedkih ali vnetljivih plinov, hlapov ali slanega pršila onesnaženost okoliškega zraka.

Opomba: Če so zgornji običajni pogoji delovnega okolja preseženi, se posvetujte z našim proizvajalcem v vnaprej, da izdelek prilagodite dejanskim delovnim pogojem.

Imestitev in zagon

1. Preverite, ali je odklopnik med transportom in skladiščenjem poškodovan. Če opazite kakršne koli poškodbe, ga prenehajte uporabljati takoj in kontaktirajte našega dobavitelja za poprodajno podporo.
2. Odstranite umazanijo (zlasti s površine izolacije). Umazanija, ki nastane med prevozom ali skladiščenjem, lahko vpliva izolacijske lastnosti izdelka in lahko celo ogrozi varnost.
3. Ročno upravljajte odklopnik v skladu s predpisi za shranjevanje energije, zapiranje in odpiranje ter opazujte, ali stanje shranjevanja energije in indikatorji odprtega/zaprtega položaja so normalni.
4. Upravljajte odklopnik z uporabo delovnega napajanja za shranjevanje energije, zapiranje in odpiranje ter opazujte, ali stanje shranjevanja energije in indikatorji odprtega/zaprtega položaja so normalni.
5. Delovanje odklopnika z ročnim vozičkom: potisno ročico vstavite v potisno luknjo in jo obrnite v smeri urinega kazalca, da naprej in v nasprotni smeri urinega kazalca, da se umakne, s skupnim gibom napredovanja 300±3 mm; v odprtem položaju, gladko premaknite ga v delovni ali testni položaj, tako da ročaj obrnete 30-krat pri srednji hitrosti, dokler ne zaslišite "klik", ki kaže, da je v pravilnem položaju (ne uporabljajte prekomerne sile, da ne poškodujete potisnega mehanizma) in istočasno bo priključeno ustrezno vezje indikatorja položaja.

Opomba: Če je izbrana zapiralna naprava za zapiranje, mora biti priključen napajalnik zapornega vezja odklenite, preden zaprete tokokrog.

Primer uporabe v resničnem svetu

Študija primera: Projekt distribucije električne energije mestnega komercialnega kompleksa

150.000㎡ komercialni kompleks (vključuje nakupovalno središče, poslovno stavbo in hotel) v osrednjem poslovnem okrožju Hangzhou, Kitajska, zahteva visokonapetostne odklopnike s stabilnim delovanjem, prilagodljivostjo pogostim delovanje in visoka varnost za zagotavljanje kontinuitete celotnega napajanja. Po primerjavi različnih možnosti je stranka je izbrala notranji visokonapetostni vakuumski odklopnik Usune VS1-12/630-25 z ročnim vozičkom, ki je namestil 20 enot za zaščito pred kratkim stikom in nadzor obremenitve visoko in nizkonapetostnega distribucijskega sistema kompleksa. Od zagona je deloval stabilno brez kakršnih koli napak, čas izolacije napake se je zmanjšal na 0,3 sekunde, učinkovito zagotavlja normalno delovanje električne opreme in si prisluži visoko pohvalo naročnika.

pogosta vprašanja

V1: Kaj pa, če se notranji visokonapetostni vakuumski odklopnik uporablja v okolju zunaj običajnega območja?

A1: Če dejansko delovno okolje presega običajne pogoje (kot je nadmorska višina nad 1000 m, temperatura okolja pod -15 ℃ ali nad +40 ℃ itd.), se je potrebno predhodno posvetovati z našim proizvajalcem. Naša tovarna bo prilagodite izdelke na podlagi dejanskih okoljskih parametrov, kot sta izboljšanje izolacijske učinkovitosti in optimizacija tesnilne strukture, da se zagotovi stabilno delovanje v ciljnem okolju.

V2: Kako vzdrževati odklopnike serije Usune VS1-12, da podaljšamo njihovo življenjsko dobo?

A2: Izdelek ima integriran strjen drog in integrirano strukturo, kar omogoča delovanje brez vzdrževanja pri normalni uporabi. Samo občasne kontrole čistoče površine odklopnika (zlasti izolacije površine), odstranjevanje prahu in umazanije ter opazovanje indikatorjev položaja odprto/zaprto in stanja shranjevanja energije so potrebni. Če odkrijete kakršne koli nepravilnosti, nemudoma prenehajte uporabljati izdelek in se obrnite na našega dobavitelja strokovno poprodajno vzdrževanje za preprečitev nadaljnje škode.

V3: Ali so odklopniki serije Usune VS1-12 združljivi z drugimi znamkami stikalnih naprav?

A3: Da. Izdelek je zasnovan v skladu z nacionalnimi in mednarodnimi standardi in je popolnoma združljiv z Tip KYN28A-12 (GZS) centralno nameščena predalna stikalna naprava in fiksna stikalna naprava serije XGN. Poleg tega naš proizvajalec lahko prilagodi dimenzije izdelka in vmesnike glede na določen model stikalne naprave stranka za zagotovitev združljivosti. Pred nakupom posredujte parametre stikalne naprave našemu dobavitelju za strokovno svetovanje pri ujemanju.
