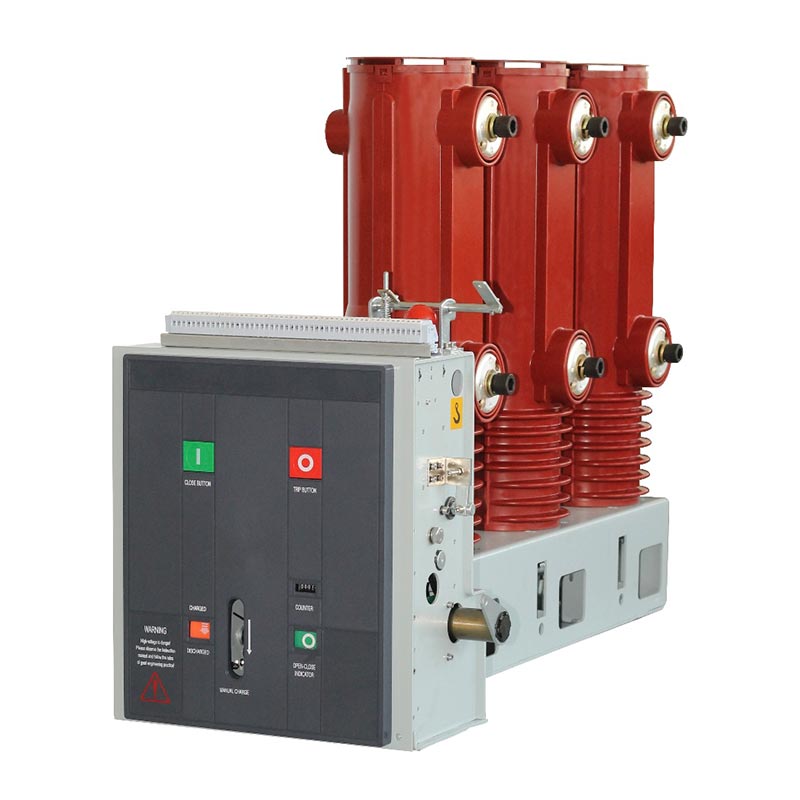

33kv notranji Vcb vakuumski odklopnik

Notranji vakuumski odklopnik Usune 33kv Vcb je izdelek nove generacije, zasnovan na osnovi naprednih stikalnih naprav Koncepti raziskav in razvoja ter dejanske potrebe svetovnega trga distribucije električne energije. Primeren je za trifazni AC Notranji sistemi za distribucijo električne energije 50 Hz z nazivno napetostjo 40,5 kV (delovna raven 33 kV), jedro podjetja funkcije, kot so normalno preklapljanje obremenitve, prekinitev okvarjenega toka, zaščita pred preobremenitvijo sistema in oprema varnostna izolacija.

Izdelek opušča zapletene in odvečne strukture, pri čemer sprejme integriran okvir in modularno postavitev, optimizirano za fiksno stransko namestitev znotraj visokonapetostnih stikalnih naprav. Ponuja pomembne prednosti v prostoru v kabinetu prilagoditev, splošno strukturno stabilnost ter kasnejše obratovanje in vzdrževanje. V primerjavi s konvencionalnimi notranjimi vakuumskih odklopnikov, je bolj prilagodljiv na pogoste pogoje delovanja, ima daljšo mehansko življenjsko dobo in stabilnejša doslednost delovanja, ki v celoti izpolnjuje zahteve za neprekinjeno in zanesljivo delovanje kritičnih napajalne povezave.

Glavne prednosti izdelka

1. Profesionalne raziskave in razvoj + načrtovanje na podlagi scenarija

Razvit posebej za reševanje bolečih točk praktičnih aplikacij v 33kV/40,5kV notranjih stikalnih napravah, sprejme profesionalno logiko oblikovanja stikala. Njegove mehanske izhodne lastnosti se popolnoma ujemajo z obratovalne zahteve vakuumskega prekinjevalnika. Vse strukturne in izvedbene konfiguracije so zasnovane za notranje fiksne instalacije, pogosto obratovanje, transformatorske postaje in scenariji industrijske distribucije električne energije. The tehnologija je zrela in zelo praktična za inženirske aplikacije.

2. Testiranje v resničnem svetu + povratne informacije o stabilni aplikaciji

Notranji vakuumski odklopnik 33kV Vcb uporablja zrel modularni vzmetni pogonski mehanizem. Njegov prenos struktura je enostavna in zanesljiva, brez zapletenih ali hitro poškodovanih prenosnih povezav. Preverjeno v številnih industrijska distribucija električne energije, nadgradnja transformatorskih postaj in projekti oskrbe z električno energijo v rudarstvu, kaže odlično zmogljivost pri natančnosti zapiranja in odpiranja, mehanska življenjska doba in zmogljivost proti motnjam.

3. Standardizirana zmogljivost + popolni podporni parametri

Delovna tuljava, motor za shranjevanje energije in delovna logika so zasnovani v skladu z nazivnimi parametri. The Območje prilagajanja napetosti je jasno, logika povezave pomožnega stikala pa je zanesljiva. Izdelek se zapira, operacije odpiranja in shranjevanja energije so standardizirane s popolnimi dimenzijami, vmesniki in ožičenjem konfiguracije. Lahko se neposredno ujema s standardno 33kV notranjo stikalno napravo, ki nudi močno združljivost in visoka zamenljivost.

4. Varen, stabilen in uporabniku prijazen dizajn

Opremljen z dvojnim električnim/ročnim načinom shranjevanja energije, sta indikator stanja in pomožno stikalo sinhronizirana. Zasnova absorpcije hidravličnega blažilnika se uporablja v poznejših fazah spotikanja, kar učinkovito zmanjša obrabo udarcev in izboljšanje obratovalne varnosti. Zagotavlja jasne povratne informacije o shranjevanju energije in stanju odpiranja/zapiranja, pri čemer se izogiba tveganje napačnega delovanja in celovito zagotavljanje varnosti delovanja in vzdrževanja na kraju samem.

Delovna struktura in mehanski sistem

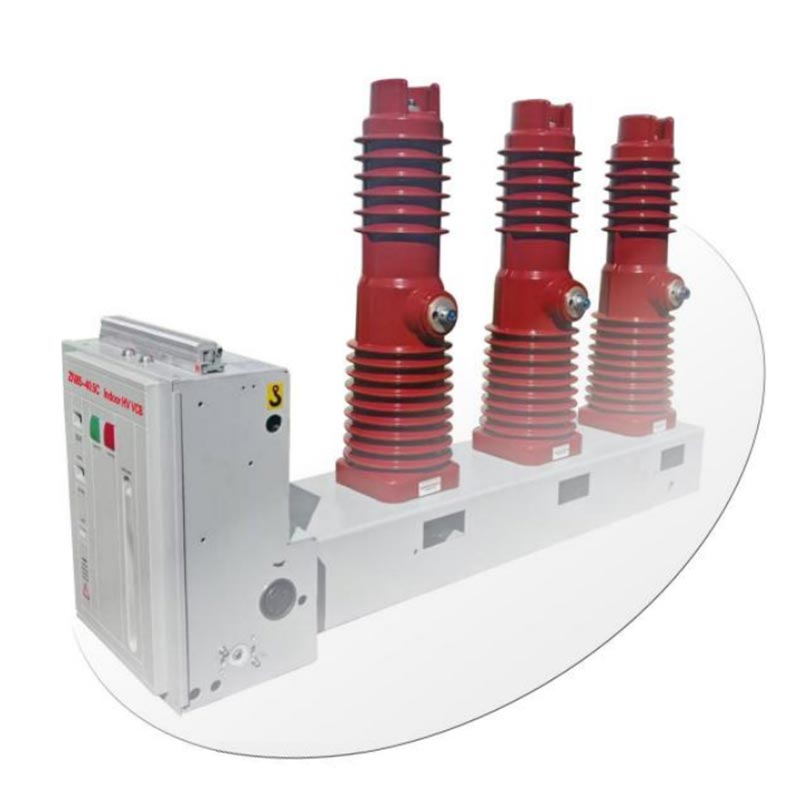

Jedro notranjega vakuumskega odklopnika Usune ZN85C-40.5 33kV Vcb uporablja namensko modularno vzmetno delovanje mehanizma, ki je v celoti nameščen znotraj okvirja opreme in je nepogrešljiva jedrna komponenta celotna struktura odklopnika. Ta mehanizem je posebej zasnovan za 40,5 kV notranjo fiksno stransko montažo modeli z zelo poenostavljeno strukturo prenosa in bolj racionalno porazdelitvijo sile.

Njegov najpomembnejši strukturni poudarek je popolna prilagoditev navpični postavitvi odklopnika, omogoča visoko integrirano sestavljanje z glavnim vezjem in sistemom polov. Krivulja izhodne sile mehanizma popolnoma ustreza operativnim zahtevam vakuumskega prekinjevalnika, s čimer se izognete težavam, kot je neusklajeno delovanje hitrosti, nestabilen kontaktni tlak in kratka mehanska življenjska doba, ki jo povzročajo običajni mehanizmi. Je še posebej primeren za mehanske značilnosti in delovne pogoje 40,5 kV notranjega vakuumskega tokokroga odklopniki.

Načelo delovanja in potek delovanja

1. Delovanje shranjevanja energije

Zapiralno moč odklopnika v celoti zagotavlja hranilnik energije zapiralne vzmeti, ki podpira oba elektromotorni pogon in načini delovanja ročnega ročaja. Tudi med izpadom električne energije ali vzdrževanjem zagotavlja normalno shranjevanje energije in rezervno zapiranje.

V načinu shranjevanja električne energije motor za shranjevanje energije, pritrjen na stransko ploščo mehanizma, poganja zobnik prenosni sistem. V ročnem načinu shranjevanja energije operater potegne namenski ročaj za shranjevanje energije, ki se vrti gred zobnika in sklop zobnikov. Skozi prehitevalno sklopko se gred za shranjevanje energije vrti sinhrono, raztezanje zapiralne vzmeti za popolno shranjevanje energije.

Ko dosežete polno shranjevanje energije, tačka za shranjevanje energije varno zaklene odmični valj in prehitevalno sklopko samodejno izklopi. Hkrati povezovalna plošča poganja indikator shranjevanja energije, da se obrne, prikaz indikatorja "shranjene energije", pomožno stikalo pa preklopi na izklop napajanja motorja. Pri tem točki odklopnik preide v stanje pripravljenosti za vklop z jasnim in zanesljivim statusom.

2. Zaključna operacija

Zapiranje lahko dosežete z ročnim pritiskom na gumb za zapiranje ali z daljinskim upravljanjem elektromagneta za zapiranje. Ob sprožitvi mehanizem za shranjevanje energije sprosti zaklep zapornice in vnaprej shranjeno zapiralno vzmet hitro skrči, zaradi česar se odmikač, gred za shranjevanje energije in prehitevalna sklopka premikajo sinhrono.

Odmikač nadalje poganja povezovalni mehanizem, potiska izolirano vlečno palico in premika kontakt proti zapiranju položaj, stiskanje kontaktne diskaste vzmeti in vzpostavitev stabilnega kontaktnega tlaka, potrebnega za nazivno prevodnost toka. Po zapiranju zapiralna zanka zaklene valj mehanizma in ohranja zaprt položaj; the indikator shranjevanja energije in pomožno stikalo se samodejno ponastavita, povezujeta tokokrog motorja. Z zunanjim napajanje, takoj preide v stanje shranjevanja ponovne energije, indikator zapiranja/odpiranja preklopi na "zaprto" stanje, glavna in pomožna stikala pa zaključijo sinhrono preklapljanje.

3. Izklopna operacija

Izklop se lahko sproži na tri načine: ročno prek gumba za izklop, prek zunanje električne sprožilne enote ali prek pretokovni sprožilnik. Po sprožitvi se zapiralni zapahi odklenejo in sprostijo stanje zaklepanja med mehanizem in valji.

Pod kombiniranim delovanjem kontaktne vzmeti in sprožilne vzmeti so gibljivi in mirujoči kontakti znotraj vakuumska prekinitvena komora fiksnega droga se hitro in zanesljivo loči, kar doseže okvarjeni tok ali obremenitev prekinitev toka. V poznejših fazah sprožitvenega delovanja vgrajeni hidravlični blažilnik absorbira ostanke energija udarca, omejevanje končnega položaja pri spotikanju, zmanjšanje mehanskega udarnega hrupa in obrabe ter podaljšanje celotno mehansko življenjsko dobo opreme.

Ključni električni in mehanski parametri

Način namestitve in dimenzije

Usune ZN85C-40.5 ima fiksno stransko nameščeno strukturo, ki je posebej zasnovana za standardne notranje prostore. visokonapetostne stikalne naprave. Odlikuje ga visoka združljivost z omaricami, priročna montaža, zagon in naknadno vzdrževanje in podpira tri glavne načine namestitve ožičenja:

- Vrsta odhodnega kabla na desni strani
- Vrsta dohodnega kabla z vrha
- Vgradni način vgradnje

Celotne dimenzije strogo ustrezajo splošnim specifikacijam za ujemanje enote (za podrobnosti glejte sliko 1 razmik montažnih lukenj, skupna dolžina, širina, višina in priključne mere zbiralke), ki omogočajo standardizirano zamenjava in poenoteno ujemanje omar, kar zmanjšuje stroške načrtovanja, spreminjanja in namestitve strank.

pogosta vprašanja

V1: Ali je ta izdelek primeren za 33 kV in 40,5 kV napajalne sisteme?

O: Da. Nazivna konstrukcijska napetost izdelka je 40,5 kV, kar v celoti izpolnjuje zahteve običajnega delovanja v zaprtih prostorih 33kV elektroenergetskih sistemov. Ima zadostne meje izolacije in prekinitvene zmogljivosti ter je lahko varno in stabilno uporablja se za projekte notranjih stikalnih naprav 33 kV v industrijskih in rudarskih podjetjih, elektrarnah ter majhnih in srednje velike transformatorske postaje.

V2: Kaj, če je napajanje na kraju samem prekinjeno in shranjevanja energije ni mogoče dokončati z električno energijo?

O: Ta 33kV notranji Vcb vakuumski odklopnik je opremljen z namenskim ročnim ročajem za shranjevanje energije. Ko je zunanje napajanje prekinjeno ali motor odpove, lahko operater ročno zaključi zapiranje in energijo delovanje shranjevanja prek ročaja za shranjevanje energije, doseganje normalnega delovanja zapiranja in znatno izboljšanje zmožnost delovanja opreme v sili v pogojih izpada električne energije in vzdrževanja.

V3: Katere so glavne prednosti tega fiksnega sesalnika s stransko montažo v primerjavi z običajnim sesalnikom z ročnim vozičkom odklopniki?

O: Ta stransko nameščen fiksni model ima večjo strukturno togost in manj radialnega prostora za namestitev, zaradi česar je lažje ujemanje s kompaktnimi stikalnimi napravami. Ponuja tudi večjo stabilnost pri pogostem delovanju in tresljajih pogojev. Namestitev, pritrditev in naknadno vzdrževanje so enostavnejši, zaradi česar je bolj primeren za industrijsko uporabo uporabniki, projekti nadgradnje in scenariji zamenjave, ki niso povsem predalni, z visokimi zahtevami za fiksno in zanesljivo delovanje.
