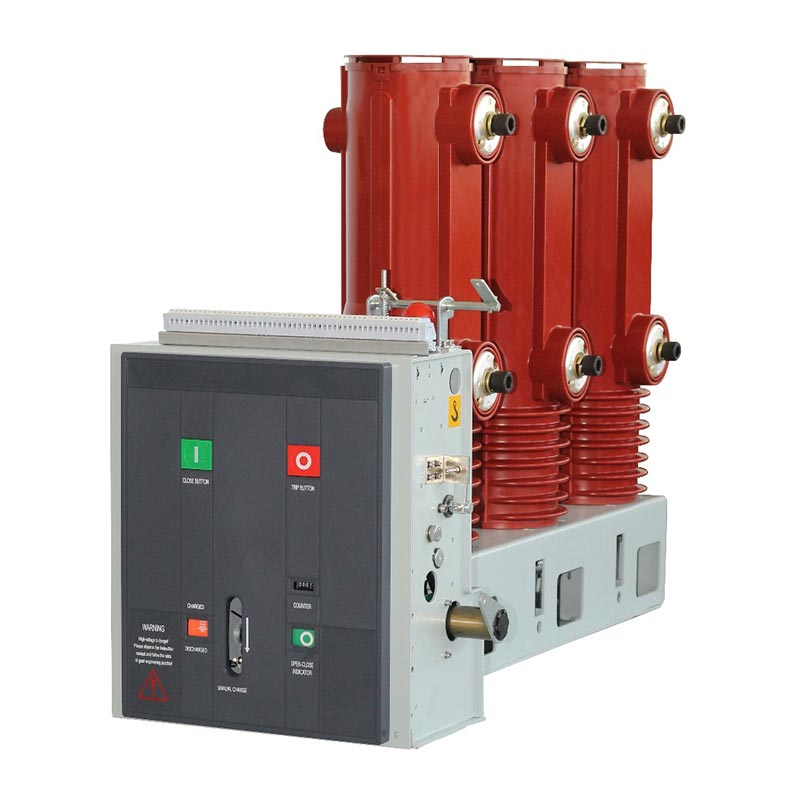

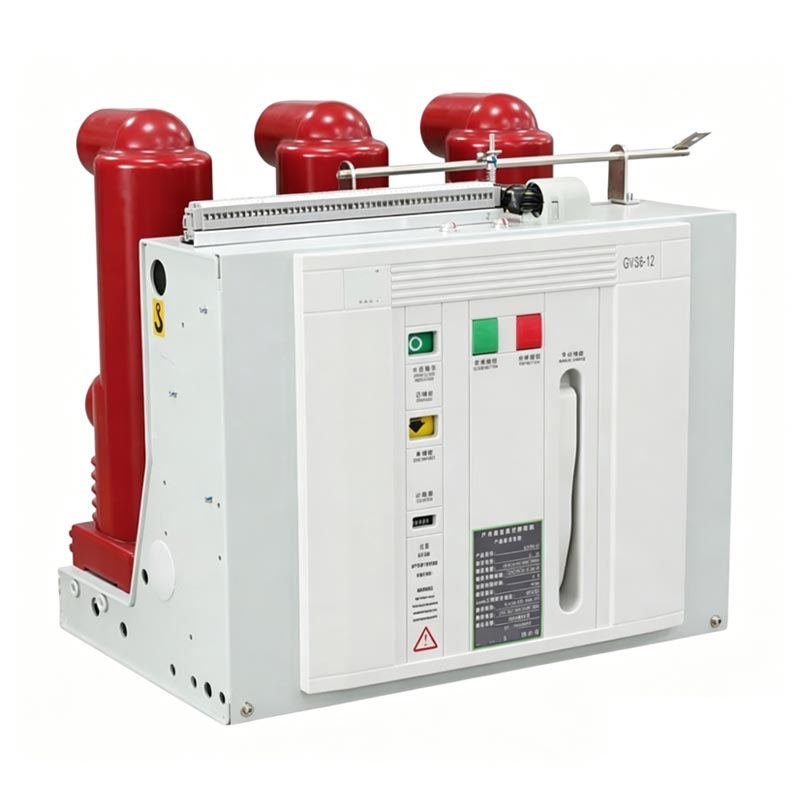

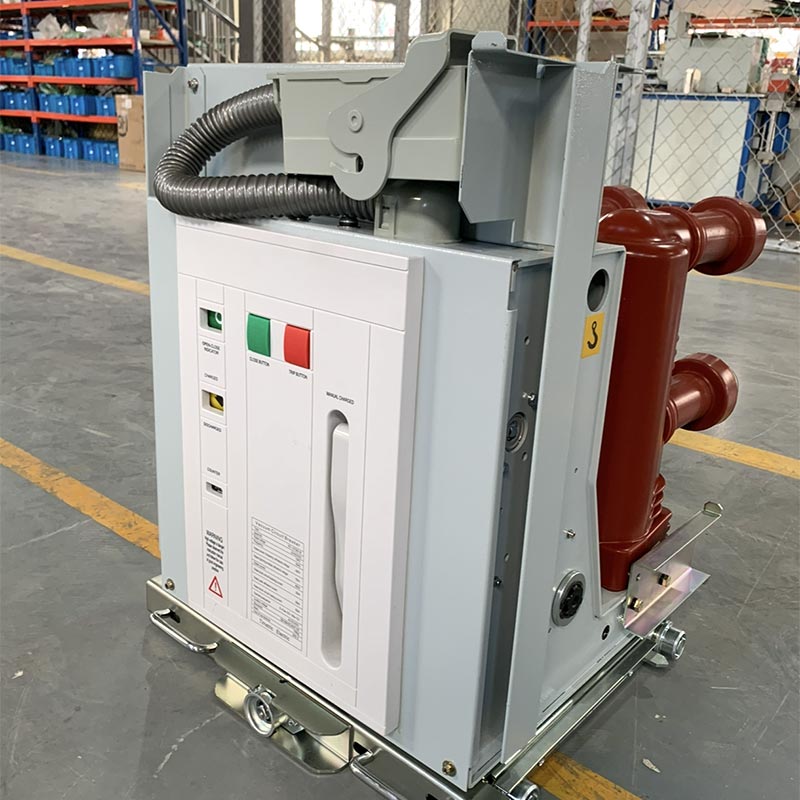

12 11 kv notranji Vcb vakuumski odklopnik

Notranji vakuumski odklopniki Usune VS-12 (VEP-12) serije 12 11kv Vcb so visokonapetostni visokonapetostni odklopniki za uporabo v zaprtih prostorih. stikalne naprave z integriranimi krmilnimi in zaščitnimi funkcijami, ki se večinoma uporabljajo v 12/11kV notranjih srednjenapetostnih močeh distribucijski sistemi. Kot proizvajalec, specializiran za raziskave in razvoj ter proizvodnjo visokonapetostnih električne opreme ima Usune standardizirano tovarno na Kitajskem, ki združuje raziskave in razvoj, proizvodnjo, testiranje in poprodajne storitve, ki zagotavljajo, da vsak izdelek ustreza domačim in mednarodnim industrijskim standardom. Izdelek ponuja tako fiksne kot predalne možnosti namestitve, kar omogoča prilagodljivo integracijo z različnimi stikalnimi napravami izpolnjujejo potrebe po namestitvi v različnih scenarijih, kot so industrijske delavnice, prostori za distribucijo električne energije in poslovne zgradbe.

Glavna prednost notranjega vakuumskega odklopnika 12 11 kv Vcb je v njegovi uporabi tretje generacije tehnologija trdne inkapsulirane izolacije, pomemben preboj v razvoju vakuumskih odklopnikov izolacijska tehnologija. Od zračne izolacije prve generacije in kompozitne izolacije druge generacije do današnjih tretje generacije trdne inkapsulirane izolacije, je Usune nenehno optimiziral izolacijsko strukturo in rešil boleče točke tradicionalnih izdelkov, ki so dovzetni za vplive okolja in imajo slabo stabilnost, tako spodbuja tehnološko nadgradnjo vakuumskih odklopnikov v industriji.

Razvoj izolacijske tehnologije

Izolacija polov vakuumskih odklopnikov je bila deležna treh generacij tehnoloških nadgradenj. Usune Serija VS-12 (VEP-12) uporablja najnaprednejšo tehnologijo trdne inkapsulirane izolacije tretje generacije, ki dosega kvalitativni preskok:

1. Zračna izolacija prve generacije

Deli pod napetostjo so popolnoma izpostavljeni zraku. Na raven izolacije močno vplivajo okoljski dejavniki, npr kot so vlaga, prah, vplivi transporta in majhne živali, kar ima za posledico slabo stabilnost in visoko stopnjo napak.

2. Kompozitna izolacija druge generacije

Komora za gašenje obloka je zaščitena z pušo iz epoksi smole, visokonapetostni deli pod napetostjo pa ne popolnoma zaprti in nanje še vedno vplivajo zunanji dejavniki, kot so prah, vlaga in insekti, ne temeljno reši problem okoljske prilagodljivosti.

3. Trdna inkapsulirana izolacija tretje generacije (uporabljena v seriji Usune VS-12)

S tehnologijo APG so komora za gašenje obloka ter zgornji in spodnji izhodni terminali zaprti z epoksi smolo. To ne le zmanjša prostornino komore za gašenje obloka, ampak tudi popolnoma izolira opreme pred vplivom zunanjega okolja (prah, vlaga, itd.), kar bistveno izboljša vreme odpornost in stabilnost delovanja. Epoksidna smola služi tudi kot primarna izolacija in mehanska podpora, z vrhunsko električno polje in porazdelitev napetosti v primerjavi z različnimi izolacijskimi stenami nepravilnih oblik strukture, ki zagotavljajo dolgoročno stabilno delovanje opreme.

Glavne prednosti izdelka

1. Odlična izolacijska zmogljivost

Uporablja tehnologijo trdne inkapsulirane izolacije tretje generacije, nanjo pa zunanje okolje ne vpliva, ima visoko izolacijsko zanesljivost in se učinkovito izogiba okvaram izolacije, ki jih povzročajo okoljski dejavniki.

2. Vrhunska elektromehanska zmogljivost

Dolga mehanska življenjska doba (do 20.000 ciklov, 10.000 ciklov za oceno 50KA), visok nazivni izklopni tok kratkega stika (20-40KA), hitra hitrost odpiranja in zapiranja, omogoča hitro izolacijo napake in varuje varno delovanje elektroenergetski sistem.

3. Kompaktna struktura in prilagodljiva namestitev

Tehnologija trdne inkapsulacije zmanjša velikost izdelka; Na voljo so fiksne in predalne možnosti, ki omogočajo prilagodljiva integracija z različnimi stikalnimi napravami in prilagodljivost omejenemu prostoru za namestitev v notranji distribuciji sobe.

4. Nizki stroški vzdrževanja

Trdna inkapsulirana struktura ščiti dele pod napetostjo pred zunanjo korozijo, zmanjšuje pogostost vzdrževanja in doseganje primarnega delovanja brez vzdrževanja, s čimer uporabnikom znatno prihrani kasnejše stroške vzdrževanja.

5. Stroga kontrola kakovosti

Kot profesionalni proizvajalec je Usune vzpostavil celovit sistem nadzora kakovosti v svoji kitajščini tovarna. Vsak izdelek je podvržen strogemu testiranju delovanja, preden zapusti tovarno, da se zagotovijo ustrezni parametri izpolnjujejo standarde in kakovost je zanesljiva.

Ključni tehnični parametri

Notranji vakuumski odklopnik Usune VS-12 (VEP-12) serije 12 11kv Vcb se ponaša z odličnimi tehničnimi parametri, v celoti izpolnjuje zahteve za distribucijske sisteme srednje napetosti 12/11kV. Ključne specifikacije so prikazane v spodnja tabela (parametri veljajo za komore za gašenje obloka domače proizvodnje):

Primer praktične uporabe

Za preverjanje zanesljivosti in uporabnosti Usune VS-12 (VEP-12) serije 12 11kv notranje Vcb vakuumsko vezje Breaker, ta izdelek je bil uspešno uporabljen pri projektu prenove distribucije električne energije v veliki kemični industriji industrijski park v vzhodni Kitajski (ključni projekt posodobitve lokalne industrije). Park ima zapletene pogoje delovanja, visoka vlažnost, visoka raven prahu in pogoste spremembe obremenitve električne energije. Obstoječi odklopniki pogosto prišlo do okvar izolacije zaradi okoljskih dejavnikov, kar je vplivalo na normalno proizvodnjo v parku.

Po poglobljeni preiskavi in primerjavi je park izbral Usune za svojega imenovanega dobavitelja in sprejel 36 Usune VS-12 (VEP-12) serije fiksnih notranjih VCB, vse proizvaja Usune v svoji kitajski tovarni. Ta izdelek uporablja izolacijska tehnologija tretje generacije s trdno kapsulo, ki se učinkovito upira učinkom visoke vlažnosti in prah v industrijskem parku. Njegov nazivni prekinitveni tok kratkega stika 31,5 kA popolnoma ustreza električni zaščiti potrebe po visokozmogljivi opremi v parku.

Od uradnega zagona oktobra 2024 je 36 enot VCB stabilno delovalo več kot šest mesecev brez izolacije ali napak pri delovanju, pri čemer dosežemo povprečno stopnjo napak 0. To znatno zmanjša stroški delovanja in vzdrževanja elektroenergetskega sistema, zagotavljanje neprekinjenega in stabilnega delovanja proizvodne opreme. Vodstvo parka je projekt zelo prepoznalo, Usune pa je postal dolgoročna energetska oprema dobavitelj za park.

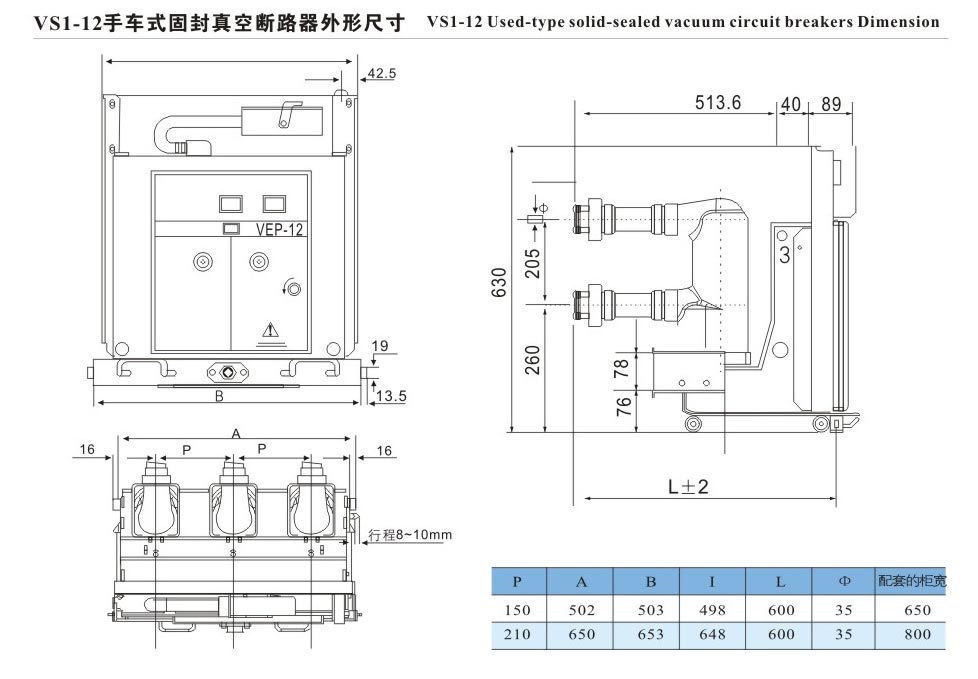

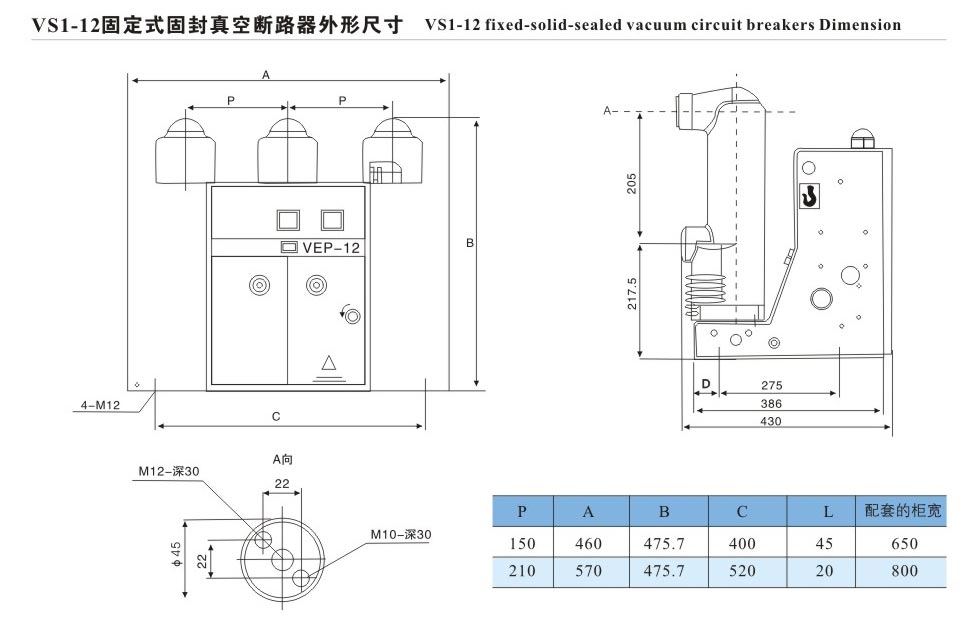

Zunanje dimenzije

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšna je življenjska doba notranjega vakuumskega odklopnika Usune VS-12 (VEP-12) serije 12 11kV Vcb in kakšna je med uporabo potrebno vzdrževanje?

A1: Mehanska življenjska doba izdelka je do 20.000 ciklov (10.000 ciklov za razred 50 kA) in nazivni tok prekinitveni cikel je 20.000 ciklov (10.000 ciklov za razred 50kA). Zahvaljujoč sprejetju tretje generacije tehnologija izolacije s trdnim tesnilom, primarna stran izdelka ne potrebuje vzdrževanja. V vsakodnevni uporabi, samo občasno preglede sekundarnega tokokroga in delovnih mehanizmov (kot je motor za shranjevanje energije in delovanje napetost), čiščenje površine opreme in preprečevanje nabiranja prahu je potrebno za učinkovito podaljšanje življenjsko dobo opreme.

V2: Ali je mogoče VCB serije Usune VS-12 (VEP-12) uporabljati v težkih notranjih okoljih (kot sta visoka vlažnost in prah)?

A2: Da. Izdelek uporablja tehnologijo izolacije s trdnim tesnilom tretje generacije, ki zajema gašenje obloka komora ter zgornji in spodnji izhodni terminali z epoksi smolo po postopku APG. To popolnoma izolira visokonapetostne komponente pod napetostjo iz zunanjega okolja, kar preprečuje, da bi nanje vplivali prah, vlaga, žuželke itd. Izkazuje odlično vremensko odpornost in prilagodljivost okolju, zaradi česar je popolnoma primeren za težka notranja okolja, kot so visoka vlažnost, prašne industrijske delavnice, kemične tovarne in rudniki. Dejansko to potrjujejo tudi primeri uporabe v East China Chemical Industrial Park.
