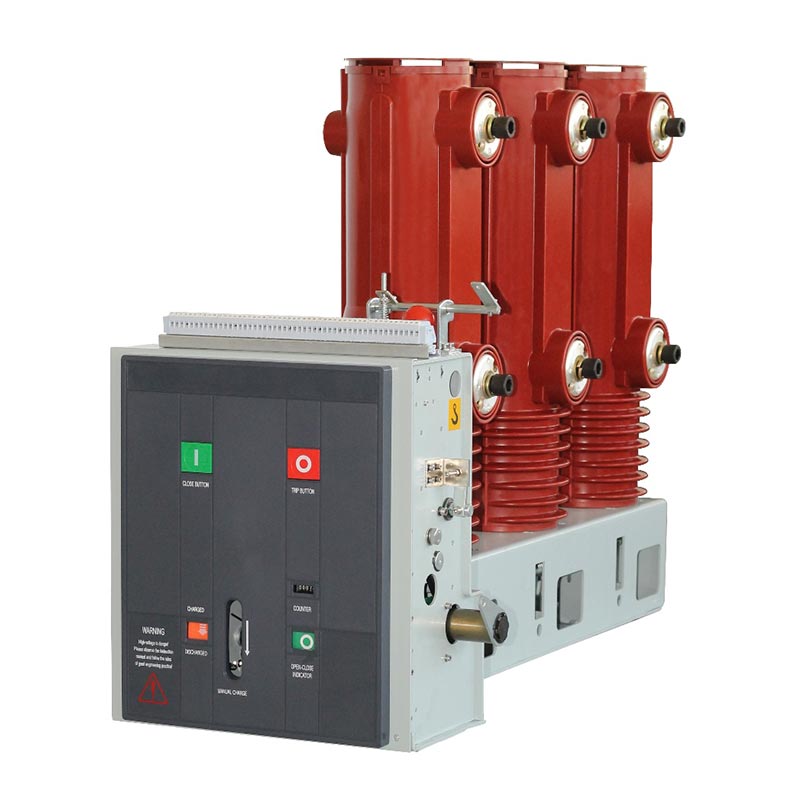

Bočni vakuumski odklopnik

Bočni vakuumski odklopnik Usune je visokonapetostna stikalna naprava, nameščena v zaprtih prostorih, razdeljena na dve glavni serije: VS1(ZN63)-12 in VS1-24. Uporablja se predvsem v 12KV, 24KV in 36KV trifaznih napajalnih sistemih, ki izvajajo odgovornosti za zaščito in nadzor električne omrežne opreme ter energetskih sistemov industrijskih in rudarskih podjetij. Z uporabo napredne tehnologije vakuumskega gašenja obloka se ponaša s hitro hitrostjo gašenja obloka, majhnostjo, dolgo življenjsko dobo in nizke stroške vzdrževanja, zaradi česar je nepogrešljiva jedrna naprava pri sodobnem prenosu električne energije in distribucijski sistemi.

Glavne prednosti:

1. Leta izkušenj z uporabo pri prenosu in distribuciji električne energije, ki se pogosto uporabljajo v industriji in rudarstvu podjetij, elektrarn ter mestnih in podeželskih električnih omrežij, s čimer je pridobil splošno priznanje uporabnikov zaradi svoje stabilnosti zmogljivost in zanesljivo delovanje.

2. Neodvisno razvila Usunejeva strokovna ekipa za raziskave in razvoj, ki se ponaša s stransko nameščeno zasnovo, ki združuje vzmetni pogonski mehanizem s telesom odklopnika, ki optimizira celotno strukturo; vakuumski prekinjevalec uporablja izolacijski valj iz epoksidne smole v postopku APG, ki nudi odlično zmogljivost lezeče poti in okolje prilagodljivost.

3. Strogo v skladu z GB/T1984-2014 "Visokonapetostni odklopniki", JB3855-1996 "3,6 ~ 40,5 KV notranja visoka napetost Vakuumski odklopniki", DL/T403-2000 "12~40,5KV vakuumski odklopniki, tehnični pogoji za naročanje" in Mednarodni standardi IEC62271-100:2008 in je opravil več verodostojnih testiranj in certifikatov.

4. Kot profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem ima Usune standardizirano proizvodnem obratu, vsak odklopnik pa je podvržen strogemu testiranju, preden zapusti tovarno. Kot zanesljiv dobavitelj, zagotavlja celovite poprodajne storitve in tehnično podporo, s čimer uporabnikom ni več skrbi.

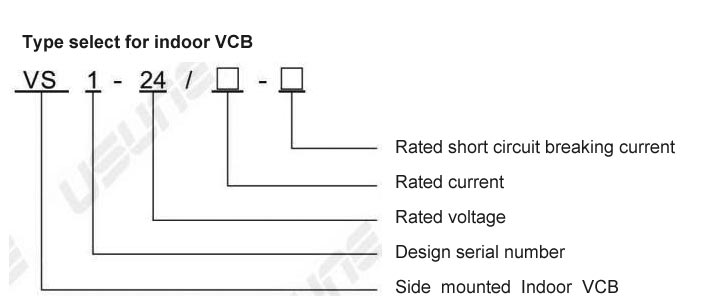

Specifikacije izdelka in tehnični parametri

Bočni vakuumski odklopnik Usune ponuja popolno paleto specifikacij in stabilno delovanje. Glavni tehnični parametri (ob upoštevanju serije VS1(ZN63)-24 kot primarne reference) so prikazani v spodnji tabeli:

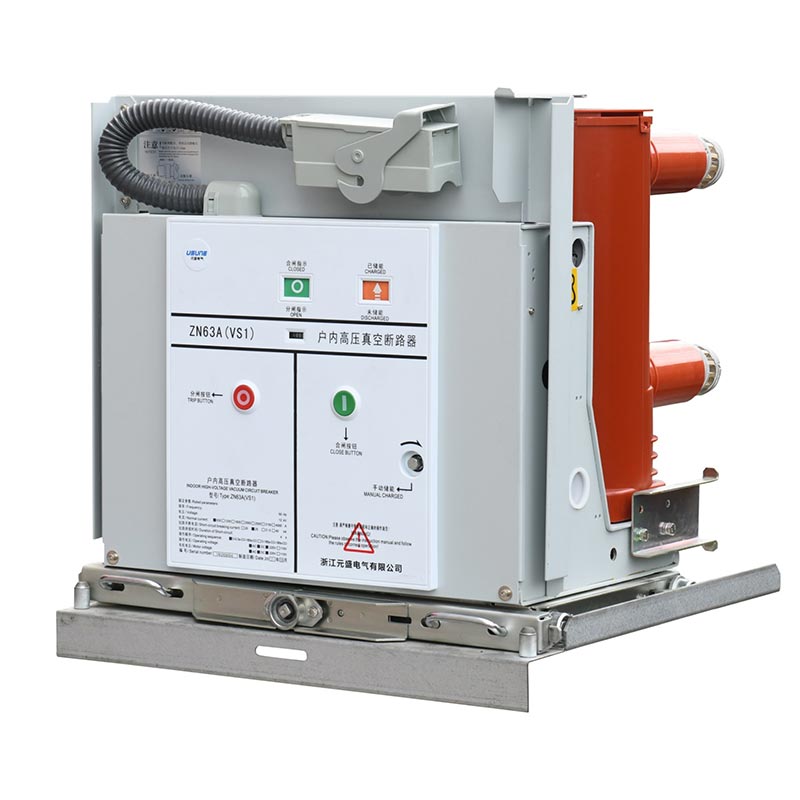

Zgradba in funkcija

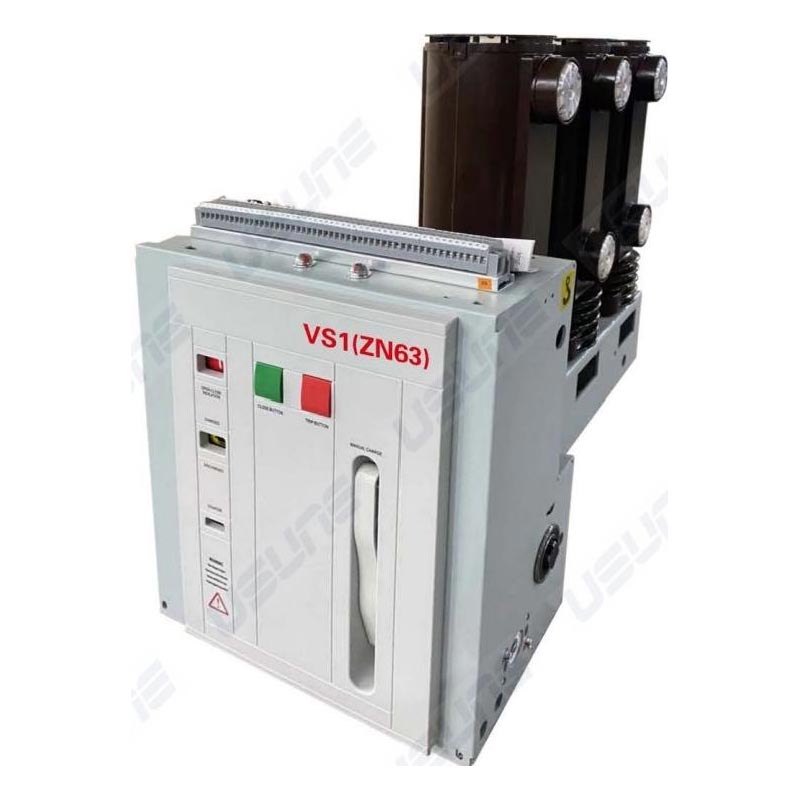

1. Celotna struktura

Delovni mehanizem in komora za gašenje obloka sta razporejena v integrirani strukturi z glavnim prevodni tokokrog je trifazni talni tip. Vakuumska komora za gašenje obloka je vzdolžna nameščen v cevnem izolacijskem cilindru iz epoksidne smole, obdelanem z APG, ki zagotavlja odlično zmogljivost plazenja, zmanjšanje nabiranja prahu na površini komore za gašenje obloka, izogibanje vplivom zunanjih dejavnikov in zagotavlja dobro izolacijo tudi v vlažnih in močno onesnaženih okoljih. Serija VS1-12 je fiksna namestitev tip, primeren za fiksne stikalne naprave in se lahko uporablja neodvisno ali se uporablja za napajanje obročnega omrežja, škatlastega tipa transformator in drugi sistemi.

2. Mehanizem delovanja

Bočni tip vakuumskega odklopnika uporablja ravninski vzmetni mehanizem, ki podpira ročno in shranjevanje električne energije. Delovni motor je nameščen v sprednji omarici komore za gašenje obloka, razdeljen na pet montažnih prostorov, v vsakem pa so komponente za shranjevanje, prenos, sprožitev in varovalne komponente. Integrirana zasnova komore za gašenje obloka in delovnega mehanizma zagotavlja visoko stopnjo ujemanja med operativnim delovanjem in zahtevami glede odpiranja in zapiranja komore za gašenje obloka, zmanjšanje vmesne korake, zmanjšanje porabe energije in hrupa ter izboljšanje delovanja odklopnika zanesljivost.

Aplikacijsko okolje

Bočni vakuumski odklopnik je primeren za notranja okolja in mora izpolnjevati naslednje zahteve zahteve: temperatura okolice -15 ℃ do +40 ℃; dnevna povprečna relativna vlažnost ≤95 %, mesečno povprečje ≤90 %; nadmorska višina ≤1000m; seizmična intenzivnost ≤8 stopinj; in odsotnost znatnega prahu, korozivnih plinov ali drugega onesnaženja. Opomba: Za aplikacije, ki presegajo te zahteve, je potrebna prilagoditev po predhodnem posvetu z proizvajalec.

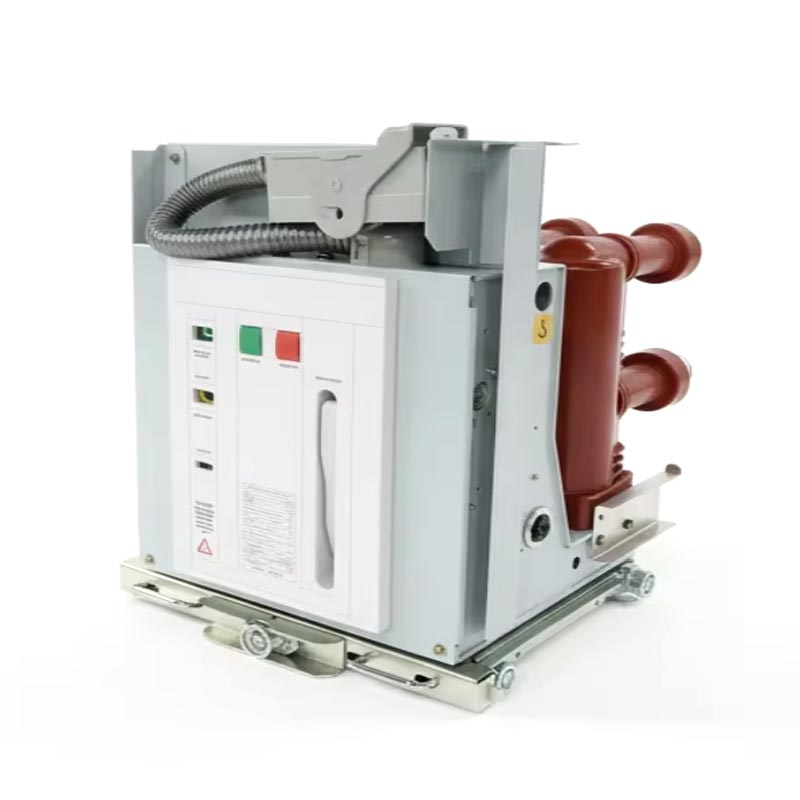

Namestitev in zagon

Bočni vakuumski odklopniki so podvrženi strogemu testiranju, preden zapustijo tovarno. Preden napajate primarni krog, je treba izvesti naslednje priprave:

1. Preverite opremo glede poškodb; če je poškodovan, ga prenehajte uporabljati.
2. Očistite izolacijsko površino morebitnih kontaminantov.
3. Ročno upravljajte funkcije shranjevanja energije in odpiranja/zapiranja, pri čemer pazite, da je stanje normalno.
4. Začnite z delovanjem napajalnika in potrdite, da je stanje normalno.
5. Prekinite/povlecite odklopnik tipa ročnega vozička v skladu s specifikacijami in potrdite, da je položaj je indikator normalen, potem ko doseže pravilen položaj.

Opomba: če uporabljate zapiralno napravo za zapiranje, je treba priključiti napajanje, da jo odklenete pred zapiranjem.

Primer praktične uporabe

Študija primera: uporaba v velikem industrijskem in rudarskem podjetju na Kitajskem

Veliko jeklarsko podjetje na Kitajskem ima zapleten elektroenergetski sistem z visokimi zahtevami za delovanje opreme krmiljenje frekvence in kratkostičnega toka. Po primerjavi več dobaviteljev, serija Usune VS1(ZN63)-24 odklopnik je bil izbran kot osnovna zaščitna naprava za sistem distribucije električne energije. Od svojega zagon leta 2024, sistem deluje stabilno več kot 12 mesecev brez okvar, uspešno upravljanje tri napake kratkega stika, ki učinkovito ščitijo opremo in preprečujejo izgube zaradi izpada električne energije. Podjetje zelo priznava delovanje izdelka ter storitve namestitve in zagona, ki jih zagotavlja proizvajalec.

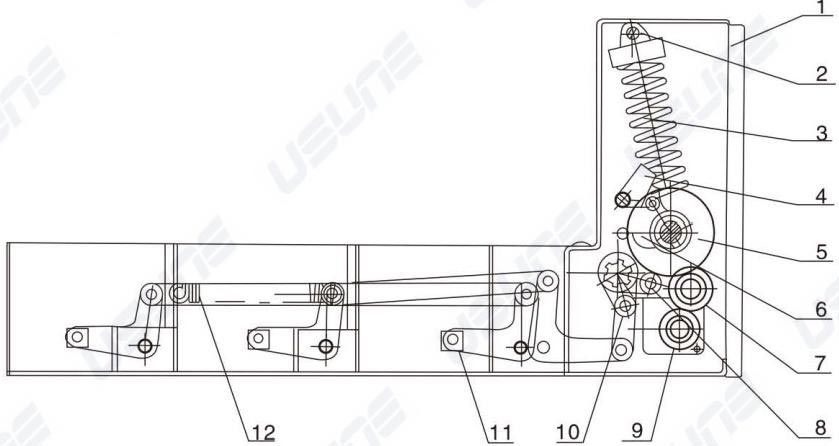

1. Stikalna omarica
2. Vijak za zapenjanje
3.Zapiralna vzmet
4. Zapiralna oprema
5.Načelo notranje električne napeljave
6.Odmični mehanizem/delovanje mehanizma
7. Mehanizem prenosa zobnikov
8. Vhodni priključni vzvod
9. Napolnjen motor
10. Štiri vzvodni mehanizem prenosa
11. Prenosni blok
12.Izklopni mehanizem

Zaveza dobavitelja in proizvajalca: Usune, kot profesionalni proizvajalec visokonapetostne električne opreme v Kitajska ima standardizirano tovarno in strokovno ekipo za raziskave in razvoj, proizvodnjo in poprodajo. Kot zanesljiv dobavitelj, se držimo načela "najprej kakovost, stranka predvsem," in strogo nadzorujemo vse vidike proizvodnja za zagotovitev, da izdelki izpolnjujejo standarde in potrebe uporabnikov; nudimo celovite poprodajne storitve, vključno z navodila za namestitev na kraju samem, zagon, vzdrževanje in tehnično usposabljanje ter nenehno inoviranje in optimiziramo naše izdelke za podporo razvoju industrije prenosa in distribucije električne energije.
