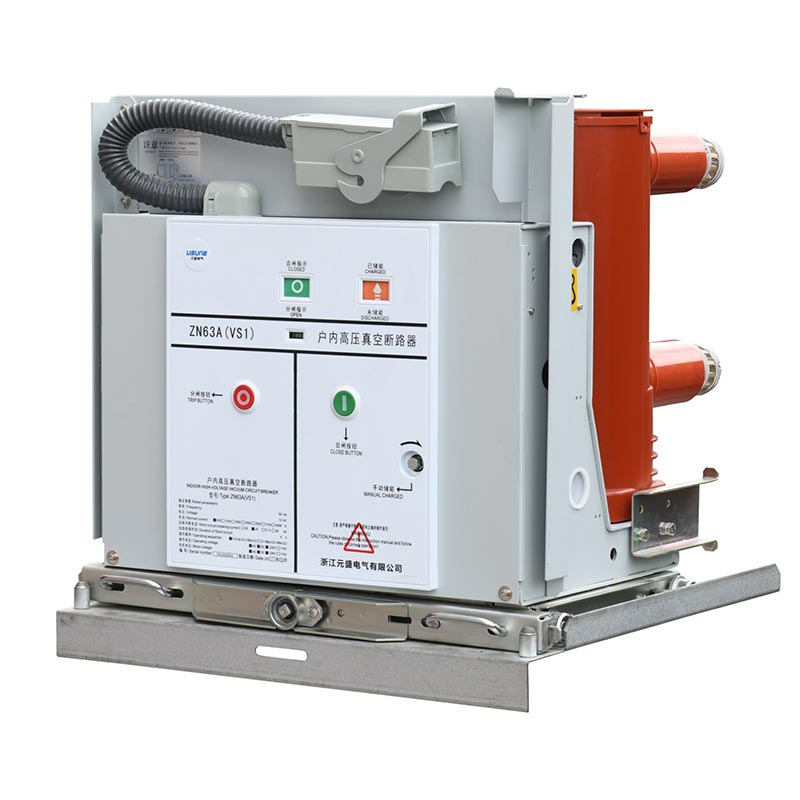

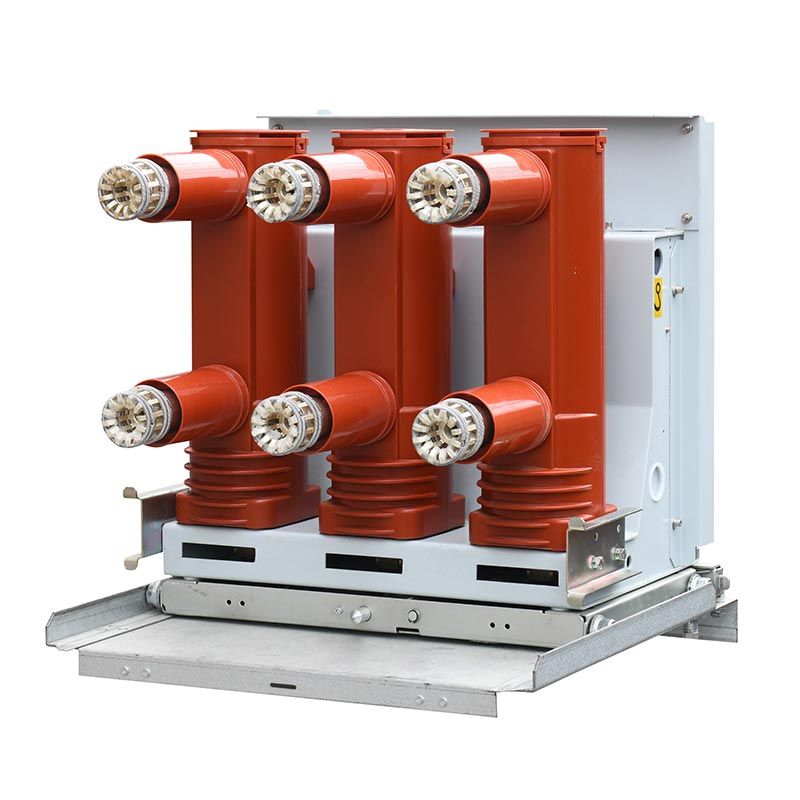

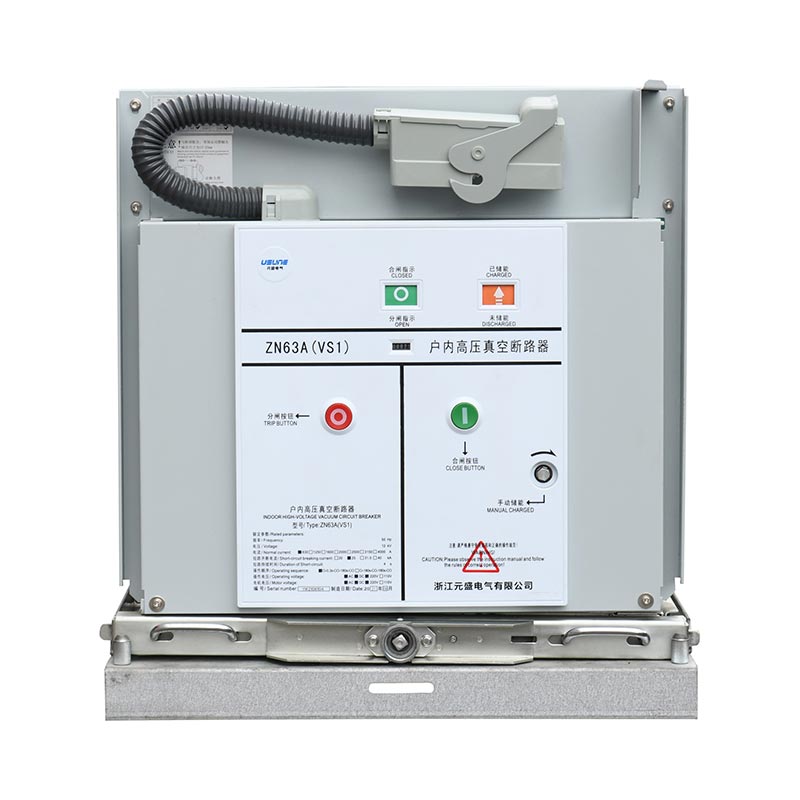

24kv vakuumski odklopnik

Vakuumski odklopnik 24kV ima integrirano postavitev, podpira tako ročno kot električno shranjevanje energije in je enostaven za uporabo. Glavni tokokrog ne zahteva dodatnega vzdrževanja. Vakuumski prekinjevalec je zaprt z uporabo APG tehnologija, ki zagotavlja zaščito pred onesnaženjem in lezenjem, podaljšuje njegovo življenjsko dobo in zmanjšuje vzdrževanje stroški. Vključuje obsežen zaklepni mehanizem proti napačnemu delovanju, ki zagotavlja opremo in osebje varnost. Komora za gašenje obloka vzdržuje stabilen vakuum z odpiranjem ≤50 ms in zapiranjem ≤100 ms, kar zagotavlja hitro odgovor. Združljiv je z različnimi sekundarnimi krmilnimi napetostmi za izpolnjevanje različnih zahtev glede napajanja.

Vakuumski odklopnik 24kV je na voljo v stacionarnih in ročno upravljanih modelih, ki so združljivi z različnimi stikalnimi napravami. Nazivni tok je od 630A do 4000A, prekinitveni tok kratkega stika pa od 20kA do 50kA. Fleksibilna izbira temelji na potrebe uporabnika omogoča prilagajanje pogostim scenarijem delovanja. Kot profesionalni proizvajalec Usune izkorišča zreli proizvodni procesi, strog nadzor kakovosti in celovita tehnična podpora za zagotavljanje visoke zmogljivosti vakuumskih odklopnikov globalnim uporabnikom. Poleg tega Usune z uporabo virov izkušenih dobaviteljev dosega učinkovito sodelovanje v dobavni verigi, ki zagotavlja pravočasno dostavo izdelkov in stabilno kakovost.

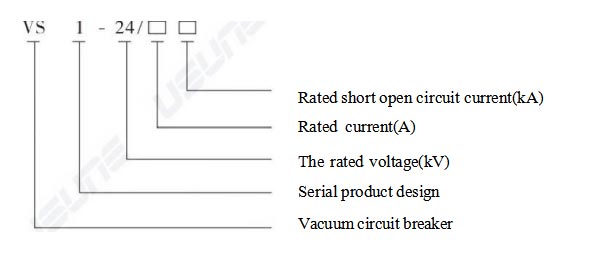

Modeli pomena

Osnovni tehnični parametri

1. Osnovni električni parametri

2. Ključni strukturni parametri

- Kontaktna razdalja: 13±1mm;
- Prehod: 3,5±0,5 mm;
- Povprečna hitrost odpiranja: 0,9-1,2m/s;
- Povprečna hitrost zapiranja: 0,5-0,8m/s;
- Dovoljena debelina obrabe gibljivih in mirujočih kontaktov: ≤3mm;
- Glavni prevodni upor vezja: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), kar zagotavlja stabilno prevodnost.

3. Parametri okoljske prilagodljivosti

Delovna temperatura: -15℃~+40℃; Dnevna relativna vlažnost ≤95 %, mesečna relativna vlažnost ≤90 %; Nadmorska višina ≤1000m (prilagodljivo za posebne nadmorske višine); Potresna intenzivnost ≤8 stopinj; Primerno za lokacije brez kapljajoče vode, vnetljive in eksplozivne snovi, jedke pline in močne vibracije; prilagodljiv podnebju večine predelov Kitajska.

Veljavni scenariji

Vakuumski odklopnik Usune 24kV se s svojo vrhunsko zmogljivostjo pogosto uporablja v naslednjih scenarijih, ki pokriva več področij, kot so energija, industrija in infrastruktura:

1. Elektrarne in transformatorske postaje: kot osnovna nadzorna in zaščitna oprema za tokokroge za distribucijo električne energije je uporablja se za prekinitev in zapiranje tokov tokokroga, zaščito kritične opreme, kot so transformatorji in zbiralke, pred preobremenitvijo in poškodbe zaradi kratkega stika;
2. Industrijska podjetja: Primerno za visokonapetostne distribucijske sisteme v panogah, kot so metalurgija, kemijsko inženirstvo, proizvodnja strojev in tekstila, ki izpolnjujejo potrebe pogostih zagonov in zaustavitev proizvodna oprema in velika nihanja obremenitev;
3. Infrastruktura: Uporablja se za visokonapetostno distribucijo električne energije v mestnem železniškem prometu, visokih stavbah in komercialnem prometu. kompleksi, ki zagotavljajo stabilno oskrbo z električno energijo in izboljšajo zanesljivost napajanja;
4. Novo energetsko polje: Primerno za podporo distribucijskim sistemom električne energije fotovoltaičnih elektrarn in vetrne energije naprave, ki imajo dobre zmožnosti proti motnjam in se prilagajajo obremenitvenim značilnostim nove energetske moči generacije.

Študija primera uporabe v resničnem svetu

Študija primera: Projekt nadgradnje visokonapetostnega distribucijskega sistema v velikem kemičnem industrijskem parku

1. Ozadje projekta

Obstoječi odklopniki v parku so trpeli zaradi nezadostne zanesljivosti in visokih stroškov vzdrževanja, ki zahteva nadgradnjo na 24kV vakuumske odklopnike z visoko zanesljivostjo, nizkimi stroški vzdrževanja in združljivostjo s korozivnim kemičnim okoljem.

2. Rešitev

Izbranih je bilo 32 ročnih odklopnikov Usune (1600A/31,5kA). Izolacijska struktura je bila optimizirana za povečana odpornost proti koroziji. Navodila za namestitev in tehnično usposabljanje so bili zagotovljeni, da se zagotovi pravočasnost dostava.

3. Rezultati prijave

Oprema je delovala stabilno in brez napak, kar je zmanjšalo stroške vzdrževanja za 60 %. Bilo je združljivo z obstoječe stikalne naprave, skrajšanje cikla gradnje. Park je Usune določil za dolgoročnega partnerja.

Zagotavljanje proizvodnje in dobavne verige

1. Zagotavljanje proizvodnje

Usune ima sodobno tovarno, ki spoštuje mednarodne in domače standarde. Vsak izdelek je podvržen strogemu pregledu tovarniško testiranje in vzpostavljen je sistem sledljivosti celotnega procesa kakovosti.

2. Zagotavljanje dobavne verige

Dolgoročno sodelovanje z visokokakovostnimi dobavitelji z uporabo znanih blagovnih znamk za osnovne komponente in optimizirano dobavo upravljanje verige zagotavlja pravočasno dostavo izdelkov.

3. Poprodajne storitve

Nudimo navodila za namestitev, tehnično usposabljanje in storitve odpravljanja težav. Brezplačno popravilo in zamenjava deli so na voljo med garancijskim obdobjem, doživljenjska tehnična podpora pa je zagotovljena po garancijskem obdobju.

Navodila za konfiguracijo izdelka in naročanje

1. Izbirne konfiguracije

- Način delovanja: ročno + shranjevanje električne energije (standardno);
- Zaščitne naprave: Izbirne prenapetostne, prenizke napetosti/izgube napetosti sprožilne naprave;
- Ozemljitvene naprave: izbirne rešitve široke ozemljitve 650 W, 800 W, 1000 W;
- Pomožne komponente: dodatni releji proti črpanju, elektromagneti za zaklepanje itd.

2. Informacije o naročilu Naročila morajo vsebovati

Model izdelka, način namestitve in količina; ocenjeni parametri; neobvezne konfiguracije; sekundarni nadzor napetost; rezervni deli in posebne zahteve
