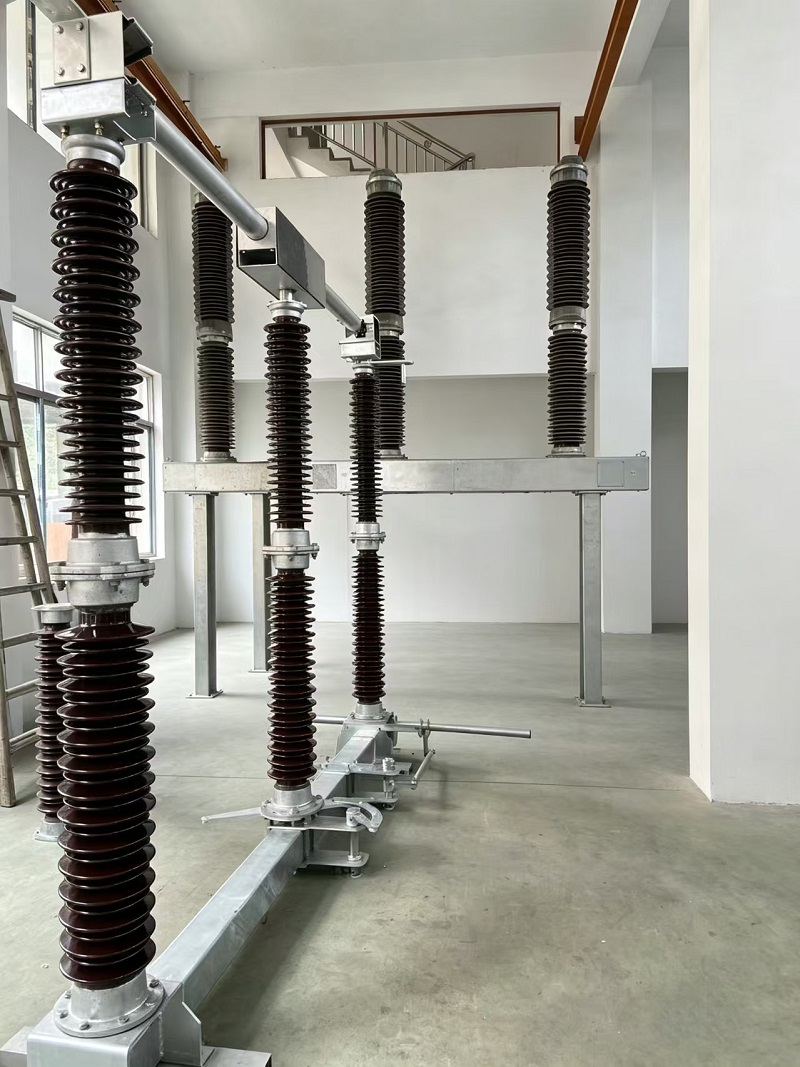

Odklopno stikalo 220 kV za uporabo na zunanjih visokonapetostnih postajah

TheOdklopno stikalo 220kVje visokonapetostna zunanja izolacijska naprava, zasnovana za 220kV AC prenosne transformatorske postaje. Uporablja se predvsem za izolacijo električnih tokokrogov, zagotavljanje vidne varnostne odklopne točke in varno vzdrževanje visokonapetostne opreme.

Kot profesionalni proizvajalec opreme za visokonapetostne transformatorske postaje na Kitajskem nudimo zanesljive rešitve za ločilno stikalo 220 kV, ki se ponašajo s stabilno električno zmogljivostjo, močno prilagodljivostjo na prostem in skladnostjo z mednarodnimi standardi. Izdelek je zasnovan v skladu z zahtevami IEC 62271-102 in se široko uporablja v sistemih za prenos in distribucijo električne energije.

Varna izolacija in zanesljiv prenos moči

Med normalnim delovanjem seOdklopno stikalo 220kVneprekinjeno prenaša nazivni tok. Ko je potrebno vzdrževanje, po odprtju ustvari jasno vidno izolacijsko režo, kar operaterjem omogoča varno pregledovanje in popravilo spodnje električne opreme.

Ločilno stikalo je zasnovano za preklapljanje toka brez obremenitve in deluje skupaj z odklopniki in ozemljitvenimi stikali za izboljšanje varnosti delovanja transformatorske postaje.

Glavne komponente in konstrukcijska zasnova 220kV ločilnika

Celoten 220kV ločilnik je sestavljen iz trifazne glavne strukture, podpornih izolatorjev, prevodnega sistema, jeklenega osnovnega ogrodja in pogonskega mehanizma na motorni pogon. Vsaka komponenta je optimizirana za dolgotrajno delovanje na prostem v pogojih visoke napetosti.

Visoko zmogljiv prevodni kontaktni sistem

Prevodni kontakti so izdelani iz materialov iz posrebrenih bakrovih zlitin visoke gostote. Ta zasnova učinkovito zmanjša kontaktni upor, minimizira dvig temperature med neprekinjenim delovanjem ter izboljša električno prevodnost in zanesljivost delovanja.

Stabilna izolacijska struktura za delovanje na prostem

Podporni izolatorji so izdelani iz visokokakovostnega porcelana iz aluminijevega oksida ali neobveznih kompozitnih materialov iz silikonske gume. Izolacijska struktura zagotavlja odlično električno trdnost in odpornost na okolje, kar zagotavlja stabilno delovanje v zunanjih transformatorskih postajah.

Trpežen osnovni okvir iz pocinkanega jekla

Osnovni okvir ima vroče pocinkano jekleno strukturo z močno odpornostjo proti koroziji. Primeren je za dolgotrajno postavitev na prostem in pomaga ohranjati mehansko trdnost v različnih vremenskih razmerah.

Inteligentni motorni pogonski mehanizem in varnostni blokirni sistem

Zunanje ločilno stikalo 220 kV je opremljeno z motornim pogonom, na voljo pa je tudi ročno delovanje v sili. Škatla z mehanizmom je zasnovana z zaščitno stopnjo IP54 za izboljšano zaščito pred vdorom prahu in vode.

Oddaljeno spremljanje in povratne informacije o delovanju

Delovni mehanizem vključuje pomožne kontakte, ki zagotavljajo povratne signale položaja za sisteme za daljinsko spremljanje. To operaterjem omogoča učinkovito preverjanje stanja stikal v sodobnih transformatorskih postajah.

Električna in mehanska medsebojna zaščita

Odklopno stikalo je mogoče integrirati z odklopniki in ozemljitvenimi stikali, da preprečite nepravilno delovanje. Varnostni blokirni sistem zagotavlja, da:

• Ločilnega stikala ni mogoče uporabiti, ko je ozemljitveno stikalo zaprto.
• Odklopnik je treba odpreti pred delovanjem izklopnega stikala.
• Vzdrževalna ozemljitev se lahko izvede varno.

Tehnične specifikacije ločilnega stikala 220kV

Uporaba zunanjega odklopnega stikala 220kV

Odklopno stikalo 220 kV se pogosto uporablja v visokonapetostnih sistemih za prenos električne energije, vključno z:

• 220kV električne transformatorske postaje
• Omrežja za prenos električne energije
• Projekti mrežne infrastrukture
• Sistemi za vzdrževanje visokonapetostne opreme
• Industrijski objekti za distribucijo električne energije

Z zanesljivo izolacijo in močno prilagodljivostjo okolju ta oprema podpira varno in stabilno delovanje sodobnih energetskih sistemov.

Zanesljivo delovanje na prostem v različnih okoljskih pogojih

Odklopnik 220 kV je zasnovan za zunanjo namestitev in lahko zanesljivo deluje v različnih okoljskih pogojih.

• Temperatura okolja: -40 ℃ do +40 ℃
• Nadmorska višina: pod 1000 m (različice za višjo nadmorsko višino so na voljo za prilagoditev)
• Razred proti onesnaževanju: razred III ali razred IV izbirno

Izdelek je mogoče prilagoditi glede na različne zahteve projekta, vključno z izolacijskimi rešitvami, delovnimi mehanizmi in lastnostmi prilagajanja okolju.

Zakaj izbrati naše 220kV ločilno stikalo

Kot izkušen kitajski proizvajalec opreme za visokonapetostne transformatorske postaje se osredotočamo na zagotavljanje zanesljivih in prilagojenih rešitev za prenos električne energije. Naše 220kV ločilno stikalo združuje napredno konstrukcijsko zasnovo, trpežne materiale in strog nadzor kakovosti, da izpolnjuje zahtevne zahteve sodobnih energetskih sistemov.

S skladnostjo s standardi IEC, prilagodljivimi možnostmi konfiguracije in strokovno tehnično podporo, naš 220kV ločilnik zagotavlja zanesljivo rešitev za varno izolacijo in učinkovito delovanje visokonapetostnih postaj.
