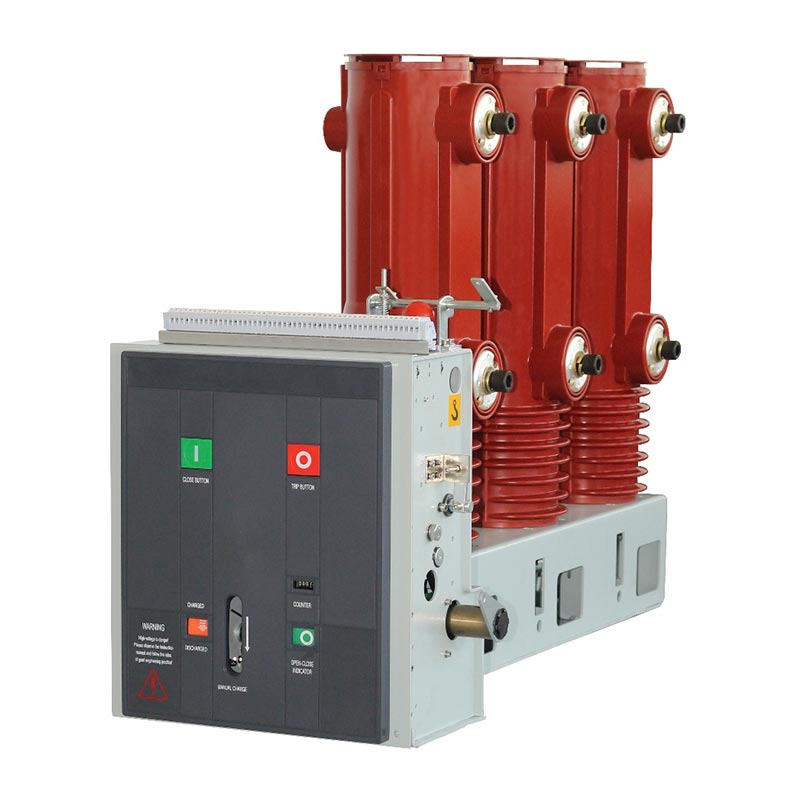

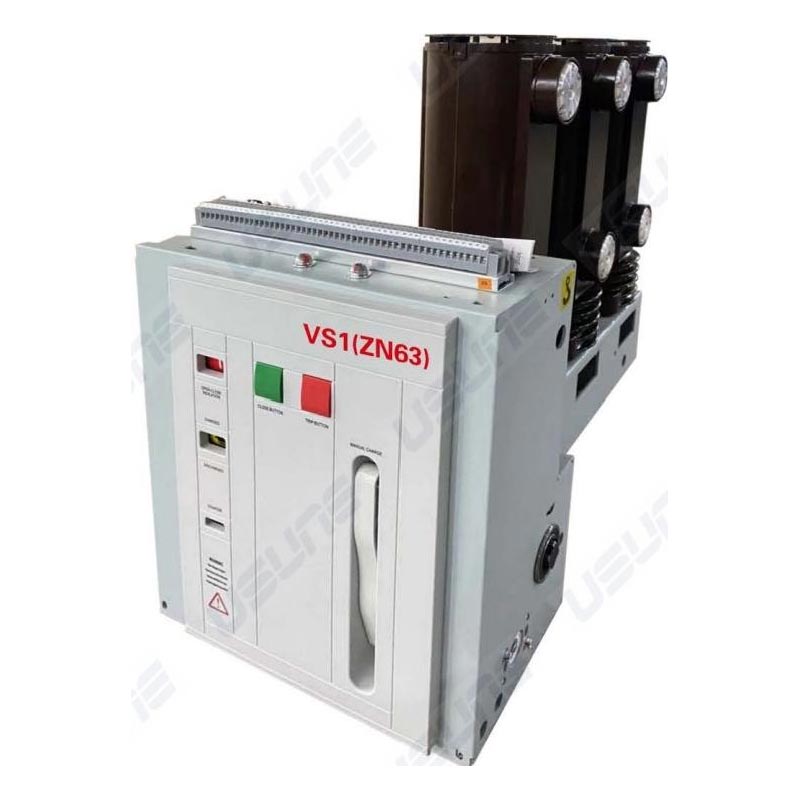

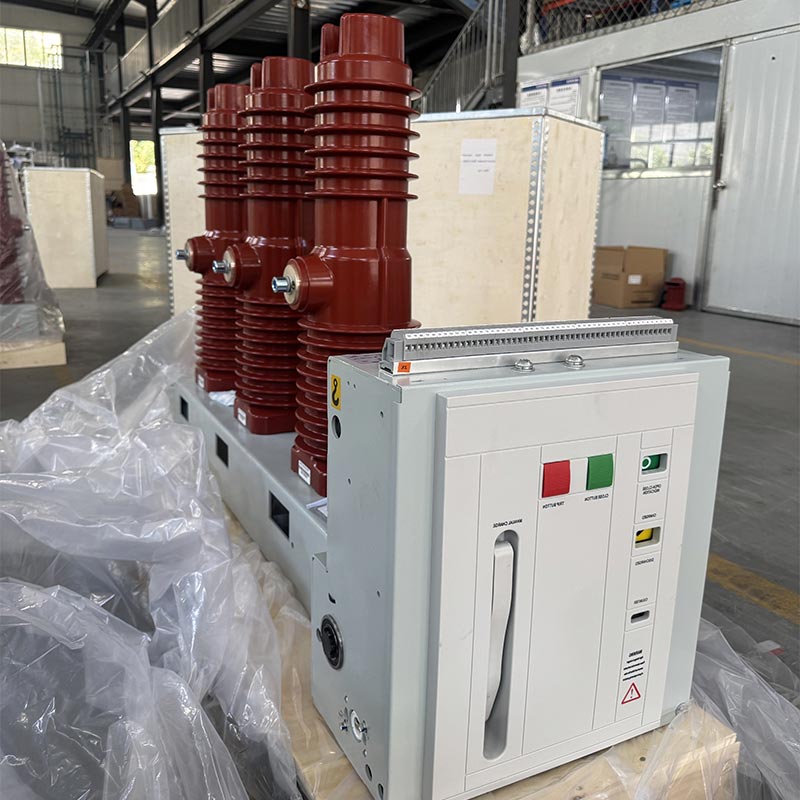

Bočno nameščen notranji vakuumski odklopnik

Bočno nameščen notranji vakuumski odklopnik Usune je fiksna visokonapetostna stikalna naprava, ki se uporablja predvsem v fiksnih stikalne naprave. Uporablja se lahko samostojno ali integrirano v napajalne sisteme obročnega omrežja, škatlaste transformatorje, in različni nestandardni sistemi napajanja. Njegova glavna prednost je v tehnologiji vakuumskega gašenja obloka, izogibanje onesnaženju in škodi, ki jo povzročajo tradicionalni mediji za gašenje obloka, učinkovito izboljšanje oskrbe z električno energijo varnost in stabilnost. Ta izdelek je neodvisno razvila in izdelala tovarna Usune, z zrelostjo proizvodnih procesov in strog nadzor kakovosti, ki zagotavlja stabilno in zanesljivo delovanje v različnih kompleksnih pogojev.

Standardi za izdelke in pooblastilo Za zagotovitev zanesljivosti in skladnosti izdelka bočno nameščeni notranji vakuum Usune Odklopnik se strogo drži veljavnih domačih in mednarodnih standardov, vključno z GB/T1984-2014 "High Napetostni odklopniki", JB3855-1996 "3,6~40,5KV notranji visokonapetostni vakuumski odklopniki" in DL/T403-2000 "Tehnični pogoji za naročanje vakuumskih odklopnikov 12~40,5KV" in je v skladu z ustreznimi zahtevami IEC62271-100:2008. Vsak izdelek je podvržen strogemu tovarniškemu pregledu, preden zapusti tovarno, in vse tehnične parametri ustrezajo konstrukcijskim zahtevam, kar dokazuje Usunejevo zavezanost kakovosti izdelkov in zagotavlja varno uporabo za uporabnikov.

Delovno okolje in uporabnost

Bočno nameščeni notranji vakuumski odklopnik je zelo prilagodljiv različnim okoljem in primeren za naslednje pogoje delovanja v zaprtih prostorih:

1. Temperatura okolja: največ +40 ℃, najmanj -15 ℃
2. Vlažnost okolja: dnevna povprečna relativna vlažnost ≤95%, mesečno povprečje ≤90%; dnevni povprečni parni tlak ≤22×10⁻³MPa, mesečno povprečje ≤1,8×10⁻³MPa
3. Nadmorska višina: Ne presega 1000 m
4. Potresna intenzivnost: Ne presega 8 stopinj
5. Atmosfersko okolje: Brez velike količine prahu, dima, jedkih in vnetljivih plinov, hlapov ali solnega pršila onesnaženje.

Opomba: Če dejansko delovno okolje presega zgornje običajne zahteve, se posvetujte z profesionalni proizvajalec Usune za prilagoditev ustrezne rešitve izdelka.

Zgradba in funkcija

1. Celotna struktura

Bočno nameščeni notranji vakuumski odklopnik ima razporeditev mehanizma za upravljanje in komora za gašenje obloka. Glavni prevodni tokokrog je trifazni talni tip. Vakuumski prekinjevalec je vzdolžno nameščen znotraj cevastega izolacijskega valja, izdelanega s postopkom epoksidne smole APG. to zagotavlja odlično delovanje proti lezenju, kar znatno zmanjša nabiranje prahu na površini prekinitve, preprečuje, da bi zunanji dejavniki vplivali na njegovo delovanje, in zagotavlja visoko izolacijo tudi v vlažnih in močno onesnaženih okoljih.

2. Struktura delovnega mehanizma

Pogonski mehanizem je planarni vzmetni mehanizem, ki podpira ročno in električno shranjevanje energije. The delovni motor je nameščen v sprednji omarici prekinjevalca. Omara je razdeljena na pet sklopov prostore s štirimi vmesnimi predelnimi stenami, v katerih so nameščene komponente za shranjevanje, prenos, sprožitev in medpomnilnik oz. Izdelek združuje prekinjevalnik in delovni mehanizem v eno samo zasnovo, kar zagotavlja visoko stopnja ujemanja med delovanjem mehanizma in odpiranjem in zapiranjem prekinitve zahteve. To zmanjša nepotrebne vmesne korake, zmanjša porabo energije in hrup ter izboljša zanesljivost delovanja.

Glavne specifikacije in tehnični parametri

Imestitev in zagon

1. Preverite, ali je odklopnik poškodovan. Če je poškodovan, ga takoj prenehajte uporabljati.
2. Odstranite umazanijo (zlasti z izolacijske površine). Kontaminanti, ki nastanejo med transportom oz shranjevanje lahko vpliva na izolacijo izdelka.
3. Ročno upravljajte odklopnik za shranjevanje energije in po potrebi izvedite operacije zapiranja/odpiranja, opazovanje, ali sta stanje shranjevanja energije in indikatorji položaja zapiranja/odpiranja normalni.
4. Upravljajte odklopnik za shranjevanje energije in izvedite operacije zapiranja/odpiranja z delovno močjo napajanje, preverjanje, ali sta status shranjevanja energije in indikatorji položaja normalni.

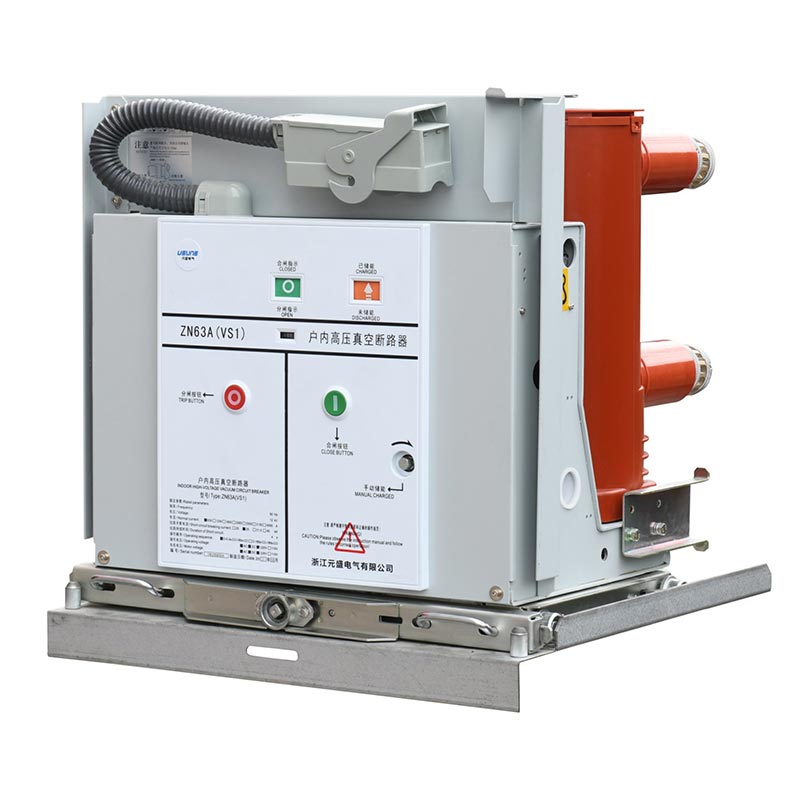

5. Delovanje odklopnika v obliki ročnega vozička: potisni ročaj vstavite v potisno luknjo in ga zavrtite v smeri urinega kazalca, da naprej in v nasprotni smeri urinega kazalca, da se umakne, s skupnim potisnim hodom 300±3 mm; v odprtem položaju ga gladko premikajte v delovni ali testni položaj, ročaj zavrtite 30-krat pri srednji hitrosti, dokler ne zaslišite zvoka "klik", ki označuje, da je v položaju (ne uporabljajte prekomerne sile, da ne poškodujete potisnega mehanizma). V tem času je ustrezni indikatorji položaja (S8, S9) bodo aktivirani.

Opomba: Pri uporabi zapiralne naprave za zapiranje mora biti za odklepanje priključen napajalnik zaklepnega vezja pred zaprtjem; pri razpakiranju ravnajte v skladu z zahtevami pakiranja in dvignite koleno odklopnika zagotoviti, da je spodnja izhodna roka pod obremenitvijo, pri čemer se je treba izogniti močnim udarcem in vibracijam; odstranite dvižno napravo kot potrebno, preden ga postavite v omaro.

Študija primera uporabe v resničnem svetu

Primer: Velik industrijski park v južni Kitajski je kupil 50 bočno nameščenih notranjih vakuumskih odklopnikov Usune (model VS1-12/1250-25) za sistem distribucije električne energije proizvodnih delavnic. V parku deluje več proizvodnih linij izmenično, zahteva pogosto preklapljanje moči in visoko zanesljivost pri prekinitvi toka kratkega stika. Ker namestitev in zagon leta 2024, izdelki so delovali stabilno 12 zaporednih mesecev brez napak, učinkovita zaščita in nadzor elektroenergetskega sistema, zmanjšanje izpadov opreme in izboljšanje parka učinkovitost proizvodnje. Kot lokalni kitajski dobavitelj je Usune zagotovil popolna navodila za namestitev na kraju samem in poprodajnih vzdrževalnih storitev, s čimer si je stranka zaslužila veliko pohval.

pogosta vprašanja

V1: Kaj, če dejansko okolje delovanja odklopnika presega običajne zahteve?

A1: Če temperatura okolja, vlažnost, nadmorska višina itd. presegajo običajne zahteve, se obrnite na proizvajalec, Usune, takoj. Strokovna tehnična ekipa bo opravila raziskavo na kraju samem in prilagodila a rešitev izdelka, prilagojena posebnemu okolju, da se zagotovi stabilno delovanje odklopnika v posebnih pogojih pogojev. Kot odgovoren dobavitelj je Usune zavezan k zagotavljanju prilagojenih rešitev za vsako stranko.

V2: Kako vzdrževati bočno nameščen notranji vakuumski odklopnik Usune, da podaljšamo njegovo življenjsko dobo?

A2: Redno vzdrževanje vključuje predvsem tri točke: Najprej redno čistite izolacijsko površino, da preprečite umazanijo kopičenje zaradi vpliva na izolacijo; drugič, redno preverjajte stanje shranjevanja energije, indikatorji odpiranja/zapiranja in ožičenje, ki zagotavlja, da ni ohlapnosti ali poškodb; tretjič, vodenje ročno in električno testi delovanja vsakih 6 mesecev za preverjanje prožnosti in zanesljivosti pogonskega mehanizma. Poleg tega je Tovarna zagotavlja podroben priročnik za vzdrževanje in poprodajne napotke, ki uporabnikom pomagajo vzdrževati izdelek znanstveno.
