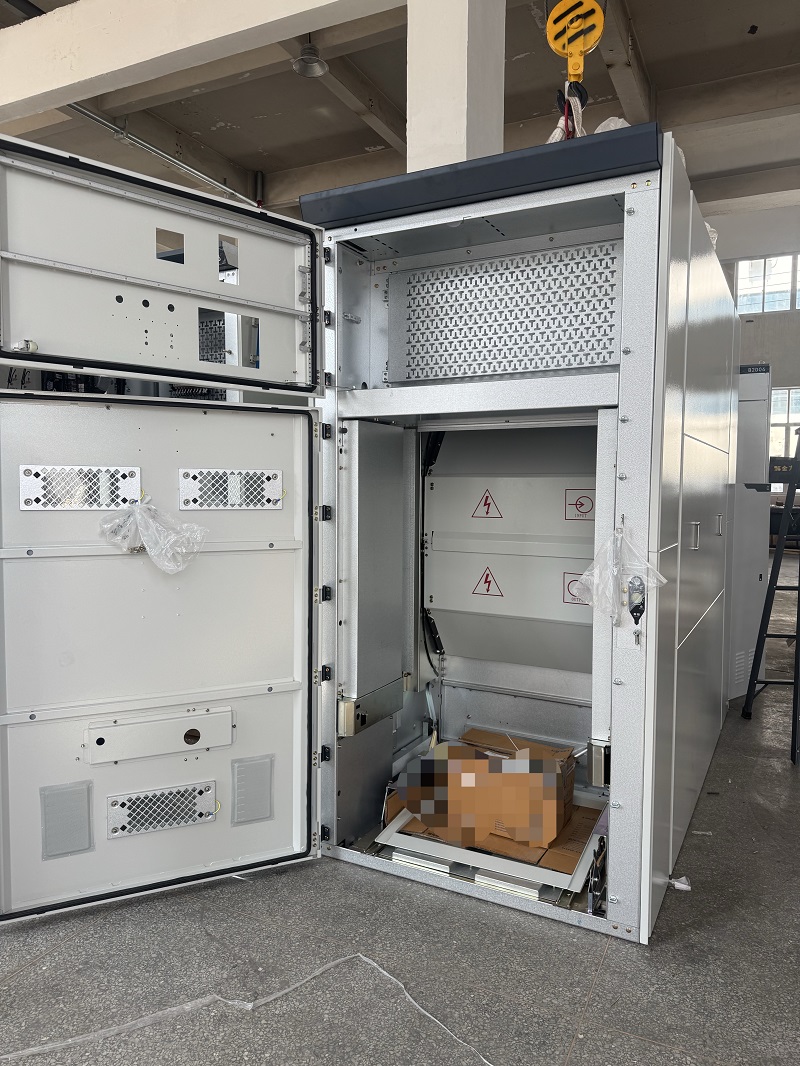

KYN61-40.5 notranja izvlečna stikalna naprava za izmenični tok, obložena s kovino, je zasnovana za 40,5 kV, 50/60 Hz trifazni AC distribucijski sistemi. Prevzem ABB standardizirana zasnova orisa in koncepti vmesnika človek-stroj, to visokonapetostna stikalna naprava združuje preizkušeno strukturo predelkov KYN61 s Industrijski videz v slogu ABB in napredne funkcije za varnost delovanja.
Zasnovan za zanesljive srednjenapetostne distribucijske aplikacije KYN61-40.5 Stikalna naprava zagotavlja odlično mehansko trdnost, električna učinkovitost in priročnost vzdrževanja za transformatorske postaje, elektrarne in industrijski energetski sistemi.
Ohišje stikalne naprave KYN61-40.5 je izdelano z uporabo visokokakovostnih jeklene plošče, prevlečene z aluminijem in cinkom, obdelane s tehnologijo krivljenja CNC. The struktura sprejme metodo montaže z visoko trdnostjo z vijaki brez varjenja, kar zagotavlja odlična togost ohišja, dimenzijska natančnost in dolgotrajna mehanska stabilnost.
Standardne dimenzije omar so:
Ohišje je z ozemljenimi kovinskimi pregradami razdeljeno na štiri neodvisne predelki:
Vsak predel ima neodvisen kanal za razbremenitev tlaka za učinkovito sprosti notranji tlak obloka in izboljša varnost delovanja.
Sprednja plošča stikalne naprave KYN61-40.5 ima integrirano operacijsko zasnovo. Okence za pregledovanje instrumentov, mehanski upravljalni ročaj, položaj za ročni voziček indikator, zaklepni mehanizem in opozorilne nalepke so razporejene jasno in organizirana postavitev, ki operaterjem omogoča hitro prepoznavanje stanja opreme.
Optimizirane prezračevalne rešetke zagotavljajo učinkovito odvajanje toplote ob ohranjanju čist in enoten videz omare. Stopnja zaščite ohišja doseže IP4X, stopnja zaščite pa je IP2X, ko so vrata predala za odklopnik odprli.
Stikalna naprava KYN61-40.5 je popolnoma združljiva z ABB HD4 in VD4-40.5 izvlečne vakuumske odklopnike, kot tudi zaščitne releje serije ABB REF. Zaradi tega je idealna rešitev za projekte, ki zahtevajo stikalne naprave, združljive z ABB konfiguracije.
Izvlečni ročni voziček ima na tleh nameščen vijačni pogonski mehanizem, zagotavlja nemoteno delovanje in odlično zamenljivost za vakuumsko vezje ABB odklopniki. Celoten sistem zaklepanja s petimi preventivami vključuje mehanske in električne varnostne zaščitne funkcije v skladu s koncepti varnostne logike ABB.
Zasnova, izolacija, mehanska struktura in električna zmogljivost stikalnih naprav KYN61-40.5 so v skladu z mednarodnimi standardi, vključno z:
Stikalna naprava podpira projektne zahteve, vključno s preskusi dviga temperature, preskusi odpornosti na kratek stik in preskusi klasifikacije notranjega obloka, zaradi česar je primeren za zahtevne visokonapetostne distribucijske aplikacije.
Stikalna naprava ima videz omare v stilu ABB in standardizirano delovanje oblikovanje vmesnika, ki zagotavlja profesionalen industrijski videz in priročnost izkušnje z delovanjem.
Privijačena modularna sestavna struktura izboljša togost omare, poenostavi namestitev ter omogoča lažje vzdrževanje in prihodnjo širitev.
Ozemljene kovinske predelne stene ustvarjajo ločene funkcionalne predelke, kar izboljša varnost uporabnika in zagotavljanje učinkovite zaščite pred tlakom notranjega obloka.
Stikalna naprava je posebej zasnovana tako, da se ujema z vakuumskimi odklopniki ABB 40,5 kV in zaščitne naprave, ki zagotavljajo odlično zamenljivost in sistem integracija.
Z zaščito ohišja IP4X in napredno varnostno zasnovo, KYN61-40.5 Stikalne naprave so primerne za transformatorske postaje, objekte za proizvodnjo električne energije, industrijske elektrarne in drugi srednjenapetostni distribucijski projekti.
Stikalna naprava KYN61-40.5 se pogosto uporablja v:
Z zasnovo, združljivo z ABB, robustno mehansko konstrukcijo, napredno varnostjo stikalna naprava KYN61-40.5 zagotavlja zaščito in skladnost s standardi IEC zanesljiva rešitev za potrebe distribucije srednje napetosti. Zagotavlja dolga življenjska doba, priročno vzdrževanje in stabilno delovanje za kritično moč aplikacije po vsem svetu.
