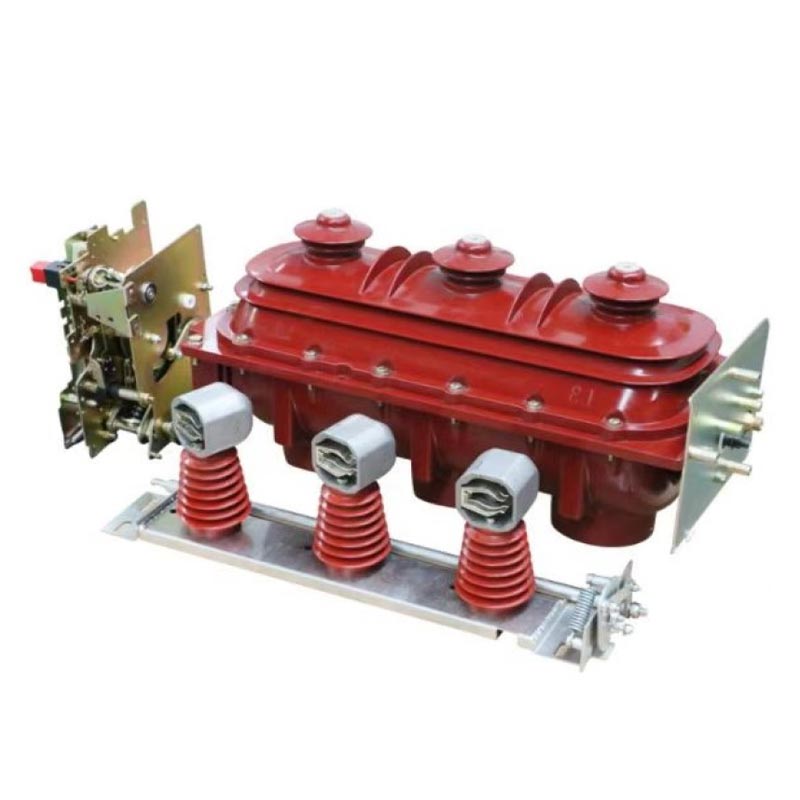

Sf6 zaščitno stikalo

Kot profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem se Usune osredotoča na raziskave in razvoj ter proizvodnjo oprema za distribucijo električne energije srednje in visoke napetosti, ki ima standardizirano tovarno, opremljeno z naprednimi proizvodne linije in strogi postopki nadzora kakovosti. FLN36-12D in FLRN36-12D notranja AC visokonapetostna obremenitev Sf6 Odklopna stikala, ki jih je lansiralo podjetje, so ključni izdelki, neodvisno razviti z absorpcijo naprednih tujih izdelkov tehnologijo in njeno združevanje z dejanskimi operativnimi potrebami kitajskega elektroenergetskega sistema.

Vsa zaščitna stikala Usune Sf6 so opravila obsežno testiranje tipa in njihovo delovanje je popolnoma v skladu z GB3804 "3~63kV AC visokonapetostna bremenska stikala", GB16926 "Visokonapetostna bremenska stikala-kombinacije varovalk" in IEC60265 in Mednarodni standardi IEC60420. Izdelki se držijo osnovnega koncepta "vse za varno uporabo električne energije". opremljen s komoro za gašenje obloka s tremi položaji ("zapiranje-odpiranje-ozemljitev"), ki učinkovito zagotavlja varno in stabilno delovanje električne energije. Kot zanesljiv dobavitelj visokonapetostnih stikalnih naprav Usune zagotavlja celovito predprodajo svetovanje in poprodajne storitve za zagotovitev nemotenega delovanja opreme v različnih scenarijih uporabe.

Obseg uporabe

Zaščitno stikalo Sf6 je primerno za trifazne napajalne sisteme AC 10kV, 24kV, 36kV, 50/60Hz. Široko je uporablja se v industrijskih in rudarskih podjetjih, visokih stavbah, mestnih stanovanjskih območjih, transformatorskih postajah, velikih trgovinah trgovska središča, letališča, podzemne železnice, bolnišnice in drugi scenariji distribucije električne energije. Njegove glavne funkcije so preklapljanje obremenitve tok in okvarni tok, nadzor in zaščita vodov in distribucijskih transformatorjev, ki zagotavljajo varno in stabilno napajanje zaščita za vse sektorje družbene proizvodnje in življenja.

Pogoji uporabe

1. Normalni pogoji delovanja

- Temperatura okolice: -25 ℃ do +40 ℃, primerna za večino podnebnih razmer na Kitajskem in v drugih regijah.
- Nadmorska višina: ne presega 2000 m, primerna za večino mest in industrijskih območij.
- Vlažnost: dnevna povprečna relativna vlažnost <95%, mesečna povprečna relativna vlažnost <90%; dnevna povprečna para tlak ≤2,2kPa, mesečni povprečni parni tlak ≤1,8kPa, kar zagotavlja stabilno delovanje v vlažnih okoljih.

2. Posebni pogoji delovanja

V skladu z nacionalnim standardom GB/T11022-1999 "Skupne tehnične zahteve za visokonapetostne stikalne naprave in Standardi za krmilne naprave", mora stikalna naprava delovati v normalnih delovnih pogojih. Če uporabnik deluje pogoji niso v skladu z običajnimi pogoji (kot je nadmorska višina namestitve nad 2000 m, temperatura okolice presega normalne meje, visoka vlažnost, ki povzroča kondenzacijo itd.), se je potrebno posvetovati s strokovnjakom proizvajalec Usune vnaprej, da doseže soglasje in zagotovi varno in stabilno delovanje opreme.

Strukturne značilnosti

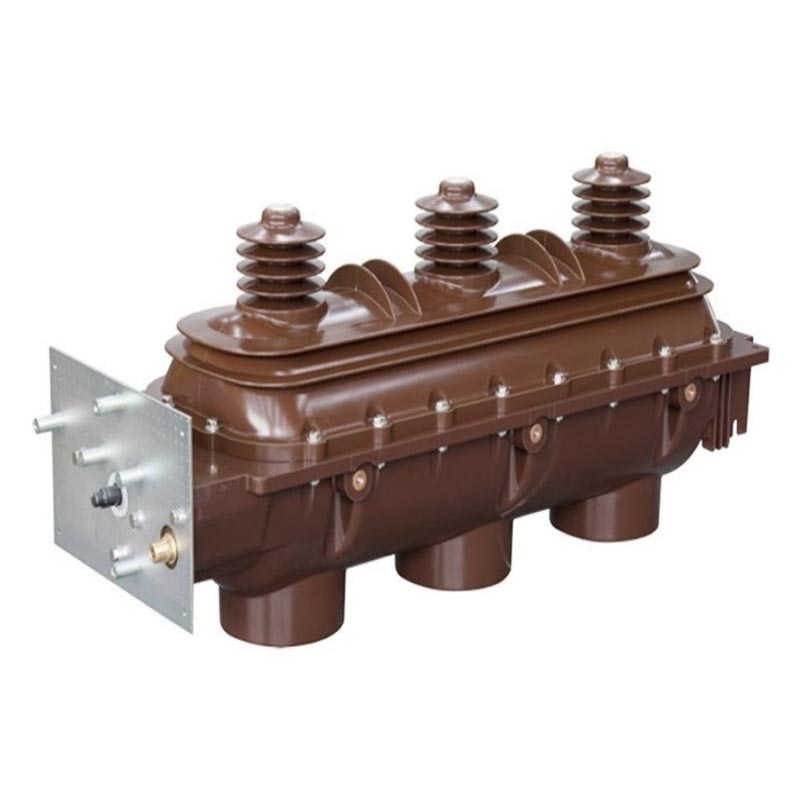

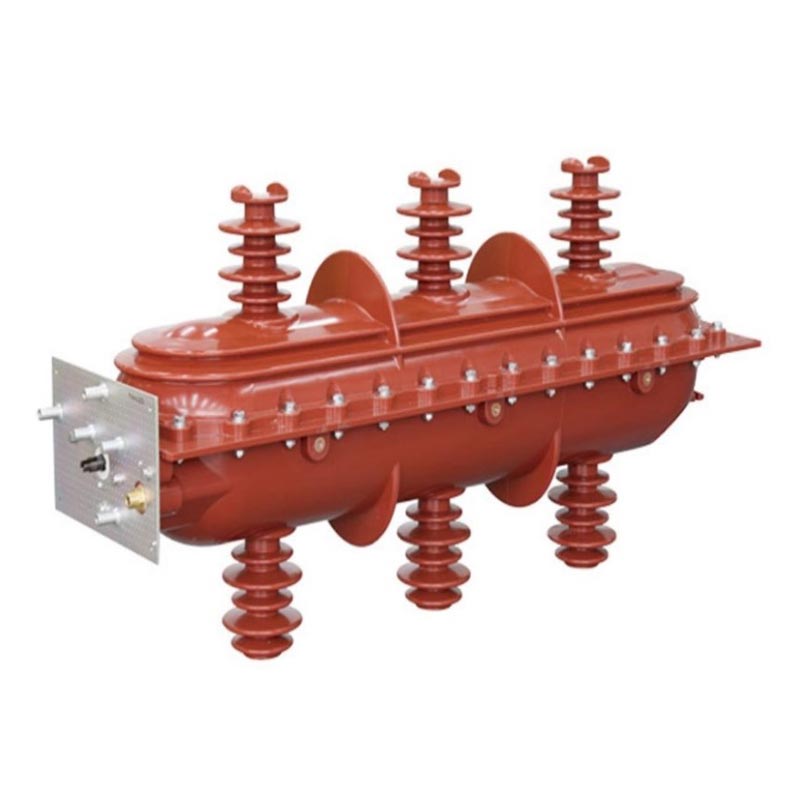

1. Integrirana izolacijska struktura: Zgornja in spodnja lupina sta brizgani z epoksi smolo, ki tvori zaprta, s plinom napolnjena notranja votlina. To zagotavlja odlično izolacijo in učinkovito odpornost proti koroziji izolacijo notranjih komponent od zunanjega okolja in zagotavljanje stabilnega delovanja.

2. Način delovanja v treh položajih: Skupni gibljivi kontakt se vrti in postopoma zaključi tri stanja delovanja: "zapiranje", "odpiranje" in "ozemljitev". Položaji so jasno definirani, preklapljanje zanesljivo, napačno delovanje pa učinkovito preprečiti.

3. Dvojni upravljalni mehanizmi: Vključen je osnovni ročni vzmetni upravljalni mehanizem z izbirnim električna funkcija zapiranja/odpiranja za daljinsko upravljanje. To uporabnikom omogoča izbiro glede na njihove potrebe, izboljšanje operativne učinkovitosti.

4. Inteligentni nadzor: sprednji del ohišja mehanizma je opremljen z manometrom SF6 in položajem indikator. Manometer spremlja spremembe tlaka SF6 v realnem času, indikator položaja pa neposredno priključen na pogonsko gred gibljivega kontakta, kar zagotavlja popolnoma zanesljiv prikaz delovanja gibljivega kontakta položaj.

5. Varnostna zaščita: Naprava za izhod v sili za razbremenitev tlaka se nahaja na zadnji strani ohišja. Ko pride do nesreče v komori za gašenje obloka in nastane visok tlak, lahko nadtlačni plin prebije izpust napravo in se izprazni nazaj, s čimer se prepreči izmet naprej in zagotovi varnost operaterjev.

6. Zanesljiva zapora: Zanesljive mehanske zapore so zagotovljene med bremenskim stikalom in ozemljitvijo stikalo in med ozemljitvenim stikalom in vhodnimi vrati (za distribucijo električne energije v omarici), strogo preprečevanje napačno delovanje in nadaljnje izboljšanje varnosti delovanja opreme.

7. Učinkovitost tesnjenja: z uporabo namenske dinamične in statične zasnove tesnjenja je zagotovljeno zanesljivo tesnjenje. Usunejev strogi postopek tesnjenja zagotavlja letno stopnjo uhajanja daleč pod industrijskimi standardi, kar preprečuje, da bi oprema okvara zaradi uhajanja plina SF6.

Glavni tehnični parametri

Primeri praktične uporabe

Primer 1: Projekt distribucije električne energije v kitajskem urbanem stanovanjskem območju

Veliko stanovanjsko območje na vzhodu Kitajske obsega 30 visokih stavb z več kot 2000 gospodinjstvi in vrhom zahtevana moč 800 kW. Sprva so bila uporabljena običajna obremenitvena stikala, ki so pogosto imela težave, kot je slabo tesnjenje, nestabilno delovanje in izklop, kar vpliva na normalno oskrbo prebivalcev z električno energijo. Kasneje, po primerjavi več dobaviteljev, je družba za upravljanje premoženja izbrala zaščitno stikalo Usune FLN36-12D Sf6 kot glavno moč oprema za nadzor distribucije.

Študija primera 2: Projekt zaščite oskrbe z električno energijo na velikem letališču Ključno mednarodno letališče na jugu Kitajske ima izjemno visoke zahteve glede stabilnosti in varnosti napajanja. V kritičnih primerih izpad električne energije ni dovoljen območja, kot sta stavba terminala in navigacijska kontrolna soba. Letališče je izbralo Usune FLRN36-12D Sf6 Load Odklopna stikala za vgradnjo v transformatorsko postajo, odgovorna za nadzor in zaščito vodov v kritičnem stanju področja.

Zaveza blagovni znamki

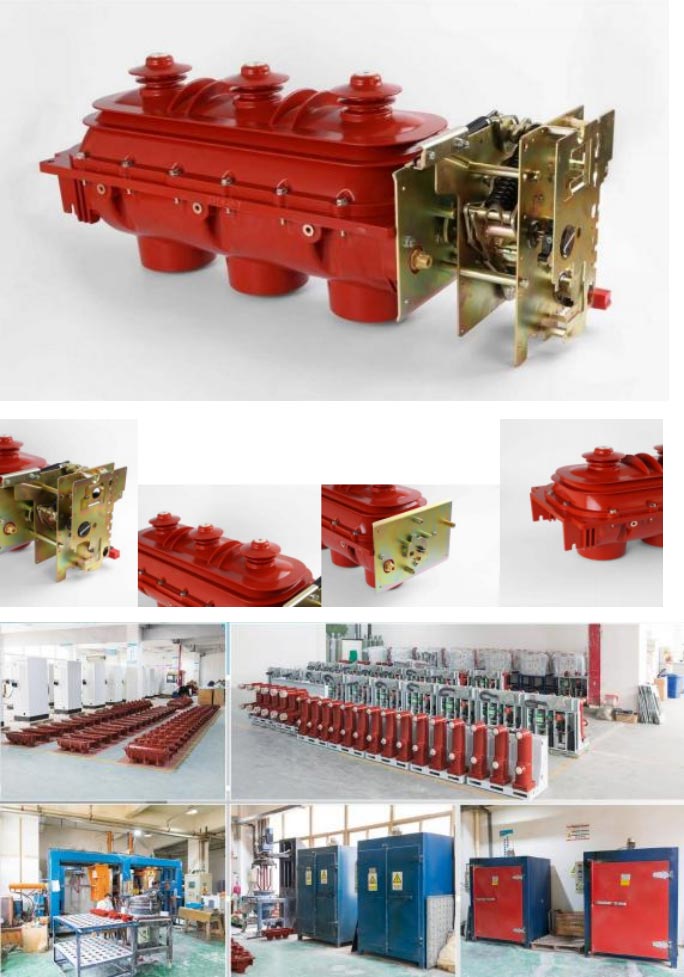

Kot profesionalni proizvajalec visokonapetostne električne opreme na Kitajskem je Usune zavezan zagotavljanju globalne ponudbe uporabnike z visokokakovostnimi, zanesljivimi in varnimi izdelki Sf6 Load Breaker Switch. Naša tovarna se ponaša z napredno proizvodnjo opremo in strog sistem vodenja kakovosti. Od nabave surovin do dostave izdelkov, na vsakem koraku je podvržen strogemu testiranju za zagotavljanje kakovosti izdelkov. Kot zaupanja vreden dobavitelj ne zagotavljamo samo visoke zmogljivosti izdelkov, temveč tudi celovito predprodajno svetovanje, namestitev na kraju samem, zagon in poprodajo vzdrževalne storitve, s čimer se odpravijo morebitne skrbi uporabnikov med delovanjem.
