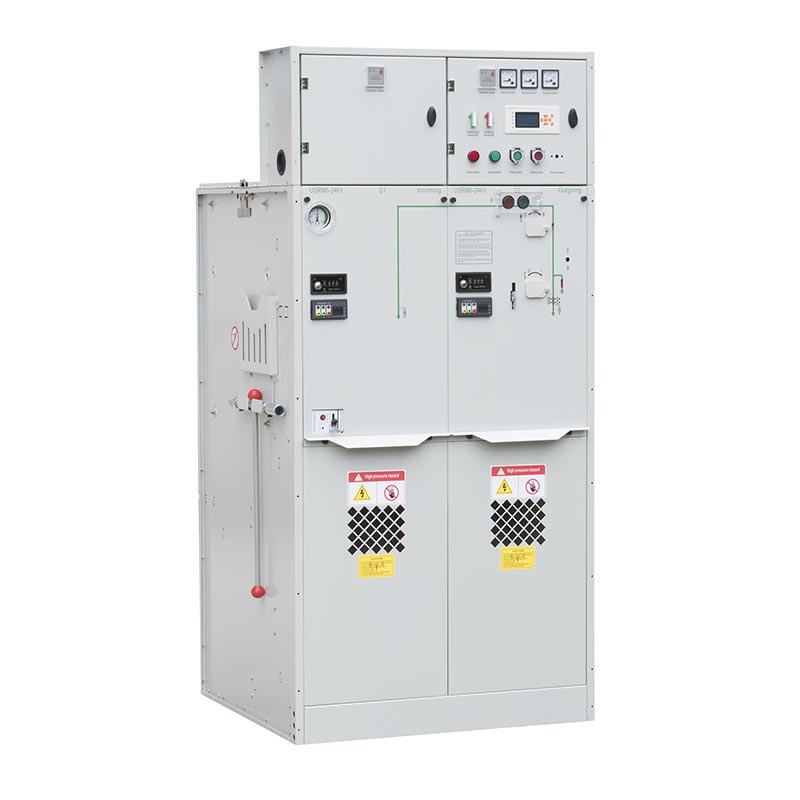

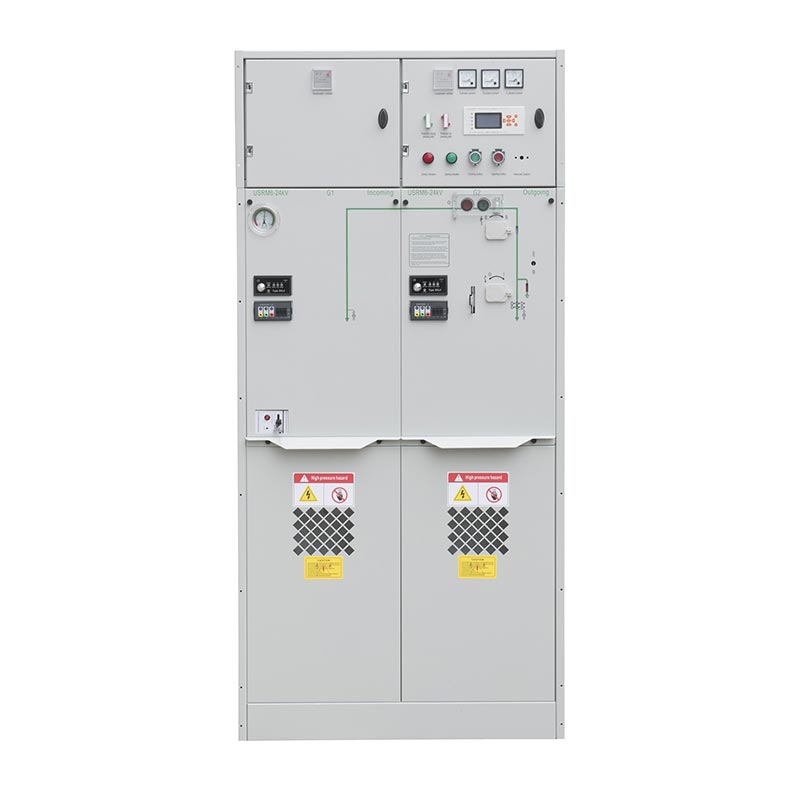

Stikalne naprave, izolirane s plinom Sf6

S plinsko izolirano stikalno napravo USRM6 serije Sf6 je popolnoma izoliran sistem, ki ga je neodvisno razvil USUNE. Njegova glavna delovanje stikala vezja in vse električne komponente so zatesnjene in izolirane s stisnjenim plinom SF6. V celoti zaprta struktura ščiti celotno napravo pred zunanjimi vplivi okolja in učinkovito zagotavlja delovanje zanesljivost in varnost osebja, ki zagotavlja delovanje brez vzdrževanja skozi celotno življenjsko dobo. Izdelek sprejme standardno modularno enoto in modularno enoto s fiksno kombinacijo, ki podpira izbiro razširljive glavne zbiralke. Dosega popolno modularnost, popolno izolacijo in popolno ohišje, kar zagotavlja visoko zanesljivost in varnost ob izpolnjevanju fleksibilne in kompaktne stikalne naprave za vozlišča električnega omrežja, končne uporabnike in sekundarne transformatorske postaje z bogato kombinacije modulov.

Glavne lastnosti izdelka

1. Modularna zasnova, prilagodljiva kombinacija

Integracija več funkcionalnih modulov, kot so enote stikala za breme (C), enote za kombinacijo stikala za breme + varovalke (F), vezje odklopne enote (V), dozirne enote (M) in zbiralne PT enote (PT), jih je mogoče poljubno kombinirati v obročne glavne enote, prilagodljivo prilagajanje različnim scenarijem distribucije električne energije in potrebam uporabnikov, kar bistveno izboljša izdelek uporabnost in fleksibilnost.

2. Popolnoma izolirana zaprta struktura

Odsek glavnega tokokroga stikalne naprave, izolirane s plinom Sf6 (glavna zbiralka) in zmogljivost stikala sta zaprta v varjena plinska škatla iz nerjavečega jekla. Glavni tokokrog je povezan z zunanjostjo prek puše plinske škatle, ki ustreza standardi DIN47636. Dohodni in odhodni kabli so povezani s popolnoma izoliranimi zaprtimi snemljivimi konektorji. The plinska škatla se ponaša z oceno zaščite IP67, učinkovito izolira zunanje okolje in zagotavlja kratkotrajno poplavo in zaščito pred kondenzacijo, ki zagotavlja stabilno delovanje tudi v težkih pogojih.

3. Prilagodljiva in razširljiva zasnova

Lahko se kombinira z različnimi standardnimi modularnimi enotami, da se tvori standardni fiksni obroč v obliki omare, ki ga ni mogoče razširiti. omrežno stikalo (eno plinsko škatlo z SF6 izolacijo je mogoče kombinirati z do 6 enotami). Lahko se kombinira tudi z različni moduli za oblikovanje razširljivih enot, doseganje različnih kombinacijskih oblik prek namenske popolnoma izolirane zbiralke priključki za izpolnjevanje potreb dispečiranja električne energije različnih regij, vrst in strank.

4. Visoka varnost in zanesljivost

Komponente glavnega vezja in delovanje stikala so zaprti v plinski škatli iz nerjavečega jekla, ki je povezana z zunaj preko puš, da preprečite neposreden stik z deli pod napetostjo. Opremljen z zanesljivimi napravami za razbremenitev tlaka in kanalov, učinkovito ščiti varnost osebja in opreme v primeru nesreč. Celovita mehanika zaklepna naprava zmanjšuje tveganje napačnega delovanja, kar dodatno povečuje varnost in zanesljivost.

5. Visoka zanesljivost delovnega mehanizma

Stikalna naprava, izolirana s plinom SF6, je opremljena z lastno razvitim in zasnovanim vzmetnim pogonskim mehanizmom. Skozi celovit nadzor kakovosti od zasnove do proizvodnje in vloma, sta zanesljivost in stabilnost mehanizma zagotavlja visokokakovostno rešitev pogonskega mehanizma za serijo USRM6 in podobne plinsko izolirane SF6 stikalne naprave.

Tehnični parametri in pogoji uporabe

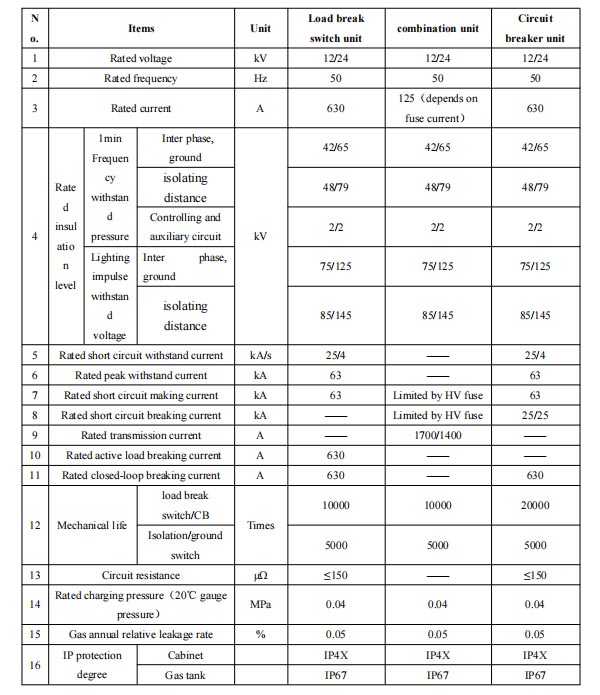

1. Osnovni tehnični parametri

2. Pogoji uporabe

- Altitude: ≤4000 m (Za nadmorske višine nad 1000 m vnaprej obvestite dobavitelja, da prilagodi zračni tlak; za nadmorske višine nad 2000 m prilagodite tlak, da odpravite prenapetost v ohišju.)
- Temperatura okolja: največ +50 ℃, najmanj -40 ℃, 24-urna povprečna temperatura ne presega 35 ℃
- Vlažnost okolja: 24-urna relativna vlažnost ne presega 95 %, mesečna relativna vlažnost ne presega 90 %
- Namestitveno okolje: Brez eksplozivnih ali jedkih plinov v okolici; brez močnih vibracij ali udarcev na mestu namestitve; raven onesnaženosti ne presega razreda III, kot je določeno v GB/T5582.

3. Veljavni standardi

Strogo upošteva številne nacionalne in industrijske standarde, kot sta GB3804-2004 in GB1984-2014, da zagotovi izdelek strokovnost in avtoriteta, ki ustreza potrebam različnih scenarijev uporabe.

Scenariji uporabe

Stikalna naprava, izolirana s plinom Sf6, združuje več funkcij in se ponaša s prednostmi, kot so majhnost, delovanje brez vzdrževanja in zunanji okoljski dejavniki na glavni tokokrog. Posebej je primeren za težka okolja, kot so podzemlje, na visoki nadmorski višini in obalne lokacije, in se pogosto uporablja v industrijskih in rudarska podjetja, železnice, letališča, mestna središča in stanovanjska območja na Kitajskem in po svetu, ki zagotavljajo stabilno in zanesljiva napajalna podpora za različne sisteme distribucije električne energije.

Delovanje, transport in vzdrževanje

1. Delovni postopki

Vsa stikala je treba upravljati z ustreznim ročajem. Bremenska stikala/vakuumska stikala in ustrezna ozemljitev stikala so mehansko zaklenjena, za preprečitev nenamernega delovanja pa je mogoče dodati dodatne ključavnice. Ozemljitvena stikala uporabljajo mehanizem za hitro delovanje: vrtenje ročaja v smeri urinega kazalca zapre tokokrog, vrtenje v nasprotni smeri urnega kazalca ga odpre. Preden odprete ali zaprete enoto ali tokokrog kombinacije bremenskega stikala in varovalke odklopnik, mora biti energija shranjena. Ko je shranjevanje energije končano, pritisnite zeleni gumb, da odprete ali zaprete vezje. Izdelek je opremljen s petimi varnostnimi funkcijami; operacije napajanja in odklopa mora strogo upoštevati specifikacije.

2. Prevoz in skladiščenje

Stikalna naprava, izolirana s plinom Sf6, je opremljena z dvižnimi obroči za dvigovanje in rokovanje z viličarjem. Po prejemu preglejte morebitne poškodbe med transportom; vsako škodo je treba nemudoma prijaviti prevozniku. Po razpakiranju, preverite celovitost upravljalnega ročaja, zagotovite, da je kazalec manometra v zelenem območju in izvedite funkcionalni testi mehanskih delov. Vse napake ali pomanjkljivosti je treba nemudoma prijaviti dobavitelju. prej namestitev in uporabo, hranite na suhem, zračnem mestu in ustrezno pokrito.

3. Navodila za vzdrževanje

Vse komponente stikalnih naprav, izoliranih s plinom Sf6, ne potrebujejo vzdrževanja v določeni življenjski dobi. Plin rezervoar je izdelan iz nerjavečega jekla; poškodovane instrumentne plošče je treba nemudoma popraviti z barvo proti koroziji zaščita. Zunanji nameščeni mehanski deli olajšajo delovanje in zamenjavo; protikorozijska zaščita in pred pošiljanjem naneseno mazanje. V ekstremnih okoljih je treba vrteče se dele redno pregledovati ter vzdrževanje in po potrebi zamenjava. V normalnih pogojih delovanja ni posebnih pregledov potrebno; pred uporabo se prepričajte, da je kazalec manometra v zelenem območju.

Signalne indikacijske in krmilne komponente

1. Visokonapetostni zaslon pod napetostjo in zaklepna naprava

Vsebuje funkcije zaznavanja komponent v živo in faznega preverjanja. Električna zapora in ujemanje magnetna ključavnica preprečuje odpiranje vrat predala za kabel, ko je dohodni kabel pod napetostjo, kar zagotavlja varnost osebja.

2. Indikator napake

Po potrebi je lahko opremljen z indikatorjem napak na plošči. V primeru medfaznega ali ozemljitvenega stika osebje lahko potrdi stanje pod napetostjo in območje napake prek indikatorja alarma ter hitro locira točko napake. Alarm informacije se lahko prenesejo v center za spremljanje, da patruljnemu osebju pomagajo pri potrditvi odseka z napako in lokacijo.

3. Naprava za zaščito in nadzor mikroračunalnika

Digitalna naprava za zaščito in merjenje toka in napetosti, primerna za zaščito, merjenje in nadzor primarne opreme, kot so vodi in razdelilni transformatorji. Lahko nadomesti tradicionalno elektromagnetno relejna zaščita. Z omrežnim povezovanjem uporabniških terminalov lahko realizira urejeno zaznavanje porabe energije, alarm, nadzor in inteligentni napajalni internet, ki izboljšuje raven inteligence sistema za distribucijo električne energije.

Zaveza dobavitelja

Kot profesionalni proizvajalec in dobavitelj stikalnih naprav, izoliranih s plinom Sf6, je Zhejiang Usien Electric Co., Ltd. zavezana zagotavljanju visokokakovostnih izdelkov serije USRM6 strankam po vsem svetu. Imamo celovito predprodajo, sistem prodaje in poprodajnih storitev: predprodaja vključuje tehnično svetovanje in oblikovanje rešitve; prodaja vključuje navodila za namestitev in zagon; in poprodaja vključuje pravočasno vzdrževanje in dobavo rezervnih delov. Naš Tovarna se drži načela kakovosti na prvem mestu in strogo nadzoruje vse vidike proizvodnje, da zagotovi, da izdelki ustrezajo standardov in potreb uporabnikov ter si prizadeva postati zaupanja vreden partner za uporabnike na področju distribucije električne energije na Kitajskem in globalno.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

1. Ali ste tovarna ali trgovska družba?

Tovarna, lahko zagotovimo, da je naša cena razumna in konkurenčna.

2. Kdaj lahko dobim ceno?

Običajno ponudbo ponudimo v 24 urah po prejemu vašega povpraševanja.

3. Ali lahko na izdelke natisnemo naš logotip in ime podjetja?

Da, seveda, sprejemamo OEM.

4. Kakšen je pretočni čas?

Dobavni rok je odvisen od naročenih količin, običajno v 15-20 dneh po prejemu plačila.

5. Kakšen je vaš postopek nadzora kakovosti?

Vsi izdelki bodo pregledani, začenši z dodatki, in bodo izvedeni z rutinskimi testi pred odhodom naše tovarne.

6. Kako rešiti težave s kakovostjo po prodaji?

Posnemite fotografije ali video posnetke težav s kakovostjo in nam jih pošljite v naš pregled in potrditev, mi pa bomo naredili zadovoljna rešitev za vas v 1-3 dneh.

7. Kakšen je garancijski čas?

12 mesecev od datuma pošiljanja.

8. Zakaj izbrati nas

● Na tem področju smo specializirani že več kot 14 let in imamo dobro izkušeno ekipo za raziskave in razvoj, ki skrbi za oblikovanje in razvojno delo za vsak projekt na podlagi posebnih zahtev stranke.
● Imamo izjemno strog postopek QC od komponent do končnih izdelkov.
● Enakomerno proizvodno obdobje v 15-20 dneh.
● Za izdelke imamo celoten sklop poročil o preskusih.
● Zagotovljena rešitev v enem koraku.
