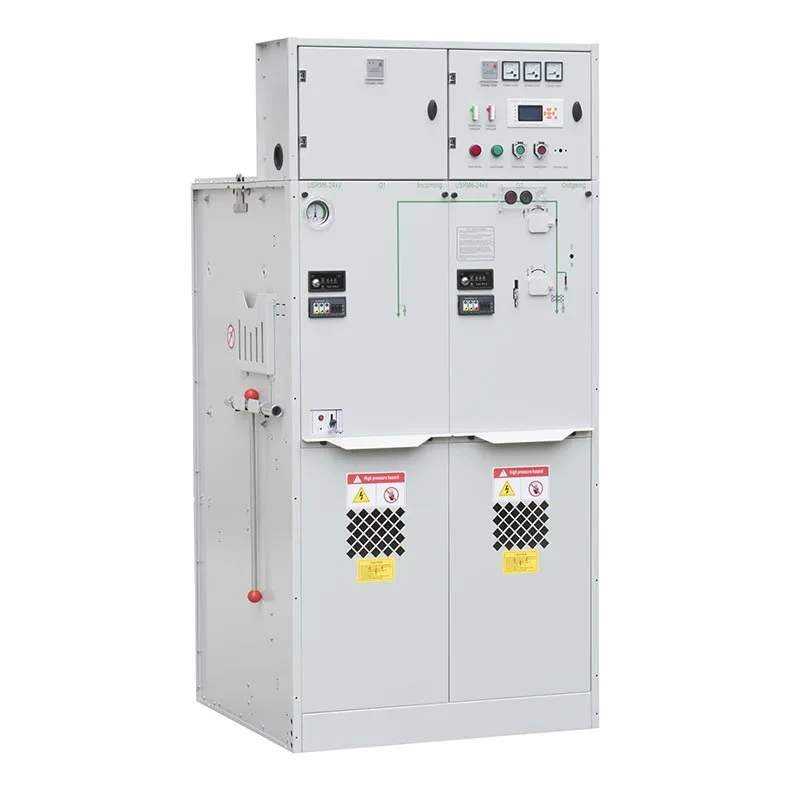

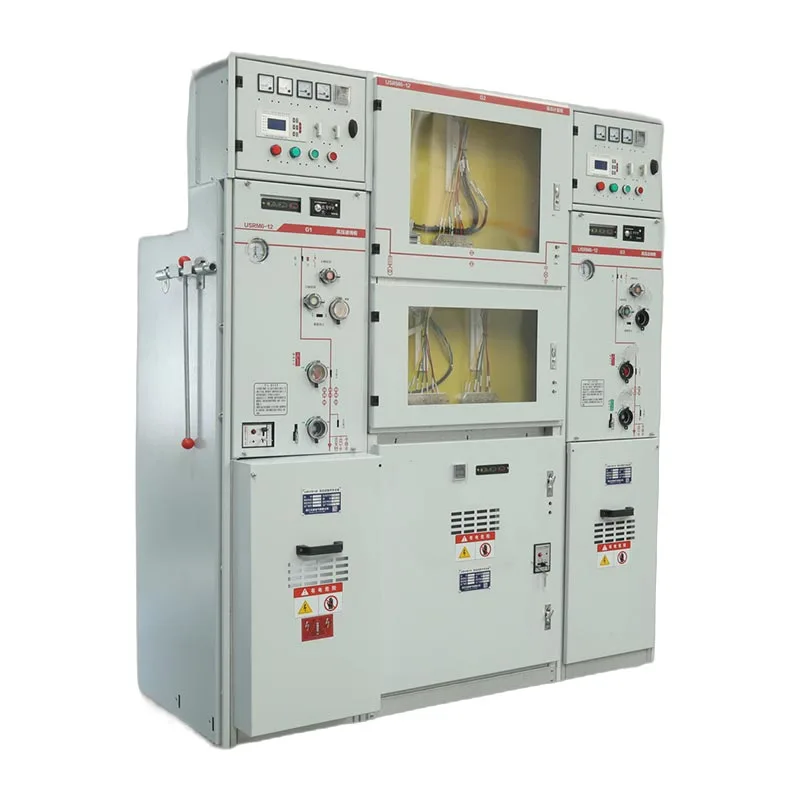

Za razliko od običajnih stikalnih naprav, ki so močno odvisne od namestitvenih okolij, Usune 11kv Sf6 Gis Gas Izolirana stikalna naprava izolira glavne električne komponente znotraj zaprtega prostora za plin. Integrirana mehanska sistem zaklepanja pomaga preprečevati nepravilne operacije, s čimer izboljša varnost operaterja in zanesljivost opreme.
Stikalna naprava se pogosto uporablja v transformatorskih postajah, industrijskih sistemih za distribucijo električne energije, poslovnih zgradbah, infrastrukturnih projektov in drugih 11kV srednjenapetostnih aplikacij, kjer so varnost, zanesljivost in enostavno upravljanje bistveno.
Komponente glavnega vezja so zaprte v zaprtem rezervoarju za plin SF6, kar zmanjšuje neposredno izpostavljenost zunanjim vplivom okoljske razmere. Ta oblika pomaga zaščititi električne komponente pred prahom, vlago, onesnaženjem in kondenzacija, izboljšanje dolgoročne stabilnosti delovanja.
Zaprta konstrukcija prav tako zmanjša prostorsko potrebo v primerjavi s tradicionalno zračno izolirano stikalno opremo Usune 11kv Sf6 Gis plinsko izolirana stikalna naprava, primerna za kompaktne transformatorske postaje in prostorsko omejene električne sobe.
Usune 11kV SF6 GIS je zasnovan z več mehanskimi varnostnimi zaščitami, ki preprečujejo nepravilno delovanje. Vse stikala je treba upravljati z namenskim upravljalnim ročajem, kar zagotavlja nadzorovane preklopne postopke.
Stikalo za izklop tovora ali vakuumski odklopnik in ustrezno ozemljitveno stikalo sta opremljena z notranjim mehansko zapiranje. Po potrebi se lahko uporabi tudi dodatna ključavnica, ki zagotavlja višjo varnost med vzdrževanjem in delovanjem.
Spodnja vrata je mogoče odpreti le, ko je ozemljitveno stikalo zaprto in je stikalo za izklop tovora odprto položaj, ki preprečuje dostop do delov pod napetostjo.
Ozemljitvenega stikala ni mogoče uporabiti, ko so spodnja vrata odprta, kar pomaga preprečiti nevarne pogoje vzdrževanja.
Stikalo za izklop bremena ni mogoče zapreti, ko je ozemljitveno stikalo zaprto, in ozemljitveno stikalo ne more biti deluje, ko je stikalo za izklop bremena zaprto.
Za delovanje napajalnika je treba najprej zapreti vrata predala za kabel. Stikalo s tremi položaji je nato deluje od ozemljitvenega položaja do izolacijskega položaja in končno do zaprtega položaja.
Za izolacijo električne energije se tripozicijsko stikalo upravlja od zaprtega položaja do izolacijskega položaja in nato v položaj za ozemljitev, ki omogoča varen dostop do predela za kabel.
| št. | Predmeti | Enota | Enota stikala za prekinitev bremena | kombinirana enota | Odklopna enota |
| 1 | Nazivna napetost | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nazivna frekvenca | Hz | 50 | 50 | 50 |
| 3 | Nazivni tok | A | 630 | 125 (odvisno od toka varovalke) | 630 |
| 4 | Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - medfazna, ozemljitev | kV | 42/65 | 42/65 | 42/65 |
| Nazivna stopnja izolacije - 1 min Izolacijska razdalja za zdržljivo napetost | kV | 48/79 | 48/79 | 48/79 | |
| Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - Krmilno in pomožno vezje | kV | 2/2 | 2/2 | 2/2 | |
| Nazivna stopnja izolacije - Prenosna napetost svetlobnega impulza - Medfazna, ozemljitev | kV | 75/125 | 75/125 | 75/125 | |
| Nazivna stopnja izolacije – izolacijska razdalja, ki vzdrži svetlobni impulz | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nazivni odporni tok kratkega stika | kA/s | 25/4 | —— | 25/4 |
| 6 | Nazivni temenski odporni tok | kA | 63 | —— | 63 |
| 7 | Nazivni sprožilni tok kratkega stika | kA | 63 | Omejeno z HV varovalko | 63 |
| 8 | Nazivni izklopni tok kratkega stika | kA | —— | Omejeno z HV varovalko | 25/25 |
| 9 | Nazivni prenosni tok | A | —— | 1700/1400 | —— |
| 10 | Nazivni izklopni tok aktivne obremenitve | A | 630 | —— | —— |
| 11 | Nazivni prekinitveni tok v zaprti zanki | A | 630 | —— | 630 |
| 12 | Mehansko stikalo/CB za življenjsko obremenitev | Times | 10000 | 10000 | 20000 |
| Mehansko stikalo za življenjsko izolacijo/ozemljitev | Times | 5000 | 5000 | 5000 | |
| 13 | Odpornost vezja | μΩ | ≤150 | —— | ≤150 |
| 14 | Nazivni polnilni tlak（20℃ merilni tlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Letna relativna stopnja uhajanja plina | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopnja zaščite IP-Omarica | IP4X | IP4X | IP4X | |
| Stopnja zaščite IP-posoda za plin | IP67 | IP67 | IP67 |
Pogonski mehanizem uporablja tehnologijo polnjenja vzmeti, ki zagotavlja stabilno delovanje preklapljanja.
Pri kombinirani enoti stikala za izklop bremena in varovalke ali enoti odklopnika je treba pred preklopom napolniti vzmet delovanje. Ročaj za upravljanje zavrtite v smeri urinega kazalca za popolno polnjenje, čemur sledi pritisk zelenega zapirala gumb za dokončanje postopka zapiranja.
Odpiranje se izvede z vrtenjem upravljalne ročice v nasprotni smeri urnega kazalca.
V aplikacijah za zaščito transformatorjev, ki uporabljajo vakuumske odklopnike, lahko odklopnik sproži zaščitni rele, ko pride do nenormalnih pogojev.
Pri kombiniranih enotah za izklopno stikalo in varovalko se izklopno stikalo sproži, ko indikator varovalke deluje pod prekomernega toka ali kratkega stika.
Usune 11kV SF6 GIS plinsko izolirano stikalno napravo je mogoče konfigurirati glede na različno srednjenapetostno porazdelitev zahteve, vključno z:
● Aplikacije za zaščito transformatorjev
● Industrijski napajalni sistemi
● Obročna glavna distribucijska omrežja
● Energetski sistemi komercialnih zgradb
● Kompaktne transformatorske postaje
Zasnova zaprte izolacije SF6 in zanesljiv mehanizem delovanja omogočata, da je oprema primerna za aplikacije, ki zahtevajo neprekinjeno delovanje in visoke varnostne standarde.
Usune 11kv Sf6 Gis plinsko izolirana stikalna naprava je zasnovana za udoben transport in namestitev na mestu.
Oprema je opremljena z dvižnimi obroči za transport žerjava in se lahko premika tudi z viličarjem. Različne kombinacije modulov so zasnovane s praktično razporeditvijo teže za poenostavitev rokovanja med projektom namestitev.
Pred namestitvijo morajo stranke preveriti stanje opreme po transportu, vključno z:
● Razpoložljivost ročaja za upravljanje
● Stanje indikatorja tlaka
● Delovanje mehanskih funkcij
● Vse vidne poškodbe med transportom
Indikator tlaka mora pred zagonom ostati znotraj običajnega zelenega območja.
Za varno in stabilno delovanje mora temelj namestitve izpolnjevati naslednje zahteve:
● Nosilnost tal mora biti vsaj 500 kg/m²
● Namestitev mora ostati ravna in gladka
● Kabelske kanale pripravite v skladu s projektnimi zahtevami
● Kabelske kanale je treba ustrezno zatesniti, da preprečite prodiranje vlage

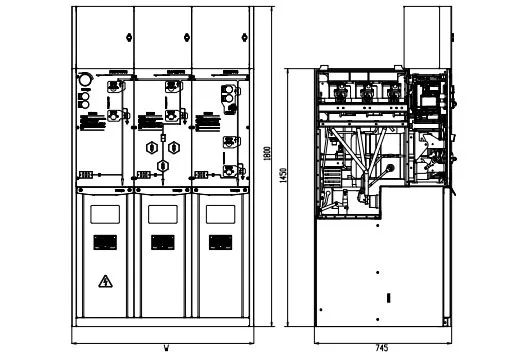

● Dimenzije osnovnega jeklenega kanala je treba pripraviti v skladu z risbami proizvajalca
Pravilna priprava temeljev pomaga zagotoviti natančno namestitev, zanesljivo kabelsko povezavo in dolgotrajno opremo uspešnost.
| Primerjava | Usune 11kV SF6 GIS | Tradicionalni AIS |
| Metoda izolacije | Tesnjena struktura, izolirana s plinom SF6 | Zračna izolacija |
| Varstvo okolja | Manj nanj vplivajo prah, vlaga in onesnaženje | Bolj odvisno od namestitvenega okolja |
| Varnost | Mehanska zapora in pet varnostnih zaščit | Zaščita je odvisna od postopkov delovanja |
| Prostor za namestitev | Kompaktna oblika | Zahteva večjo razdaljo |
| Vzdrževanje | Zmanjšane zahteve za vzdrževanje okolja | Zahteva večjo zaščito okolja |
| Delovanje | Nadzorovano preklopno zaporedje | Večja odvisnost od izkušenj operaterja |
Stranka je uporabila Usune 11kV SF6 GIS za industrijski distribucijski sistem električne energije, kjer je varno preklapljanje in omejeno prostor za namestitev je bil ključni pomislek. Po namestitvi je stranka izpostavila kompaktno strukturo omare in mehansko zaporo, zaradi katere so vsakodnevne preklopne operacije bolj nadzorovane in zmanjšano tveganje nepravilnosti delovanje.
Za aplikacijo za zaščito transformatorja je stranka izbrala konfiguracijo vakuumskega odklopnika z relejna zaščita. Stranki sta bila v pomoč funkcija samodejnega izklopa in jasno zaporedje delovanja odzivanje na nenormalne trenutne razmere ob poenostavitvi rutinskega delovanja.
Med obratovanjem na gradbišču so kupci še posebej cenili pet varnostnih blokirnih sistemov. Zahtevano zaporedje med vrata za kabel, stikalo za ozemljitev in stikalo za izklop tovora so naredili postopke vzdrževanja jasnejše in pomagali preprečiti nevarne dostop do predala za kabel.
Zhejiang Usune Electric Co., Ltd. ima vzpostavljen celovit sistem vodenja po standardu kakovosti ISO 9001 Sistem upravljanja, ISO 14001 Sistem upravljanja z okoljem in ISO 45001 Upravljanje zdravja in varnosti pri delu Sistem.
Za izpolnjevanje zahtev mednarodnega trga so srednjenapetostni stikalni izdelki Usune prestali ustrezne IEC in GB standardni tipski testi in ustrezni izdelki so pridobili certifikat CE. Izvaja se strog nadzor kakovosti v celotnem proizvodnem, inšpekcijskem in preskusnem procesu, da se zagotovi zanesljivo delovanje za globalno distribucijo električne energije aplikacije.
Mehanska zapora preprečuje nepravilna preklopna zaporedja med stikali za izklop tovora, odklopniki in ozemljitvena stikala. Pomaga zaščititi operaterje in opremo med delovanjem in vzdrževanjem.
Pred namestitvijo morajo stranke preveriti pogoje prevoza, status indikatorja tlaka, upravljalni ročaj razpoložljivost in zmogljivost mehanskega delovanja. Vsako poškodbo ali manjkajoče dele je treba takoj prijaviti.
Primeren je za transformatorske postaje, industrijske obrate, poslovne objekte, infrastrukturne projekte in drugi 11kV srednjenapetostni distribucijski sistemi, ki zahtevajo zanesljivo in varno delovanje.
Usune združuje tehnologijo izolacije plina SF6, mehansko varnostno zaporo, zanesljive mehanizme delovanja in strog nadzor kakovosti za zagotavljanje varne in kompaktne rešitve za sodobna srednjenapetostna distribucijska omrežja 11kV.
