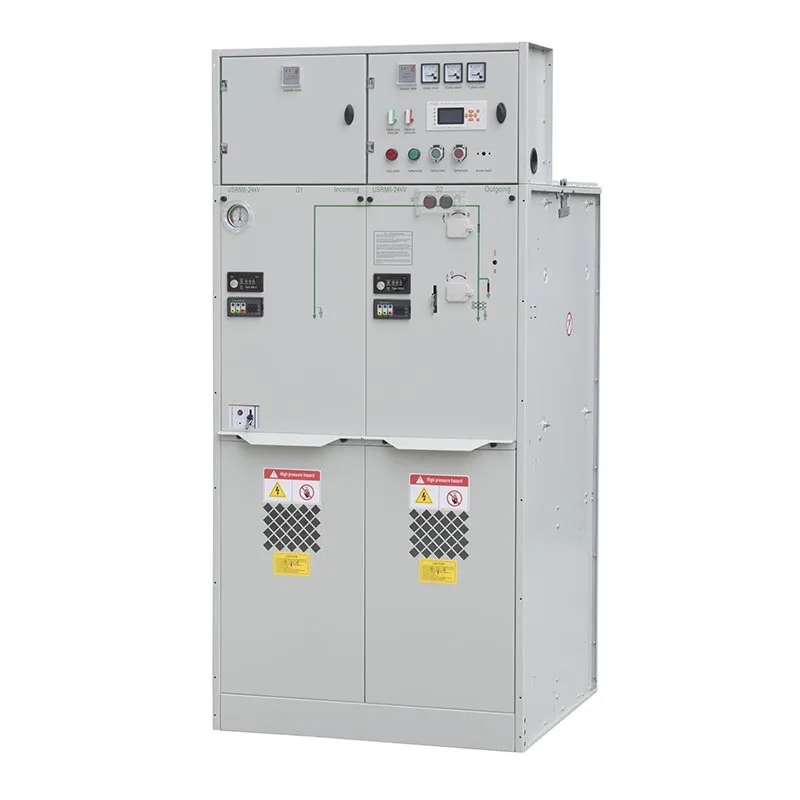

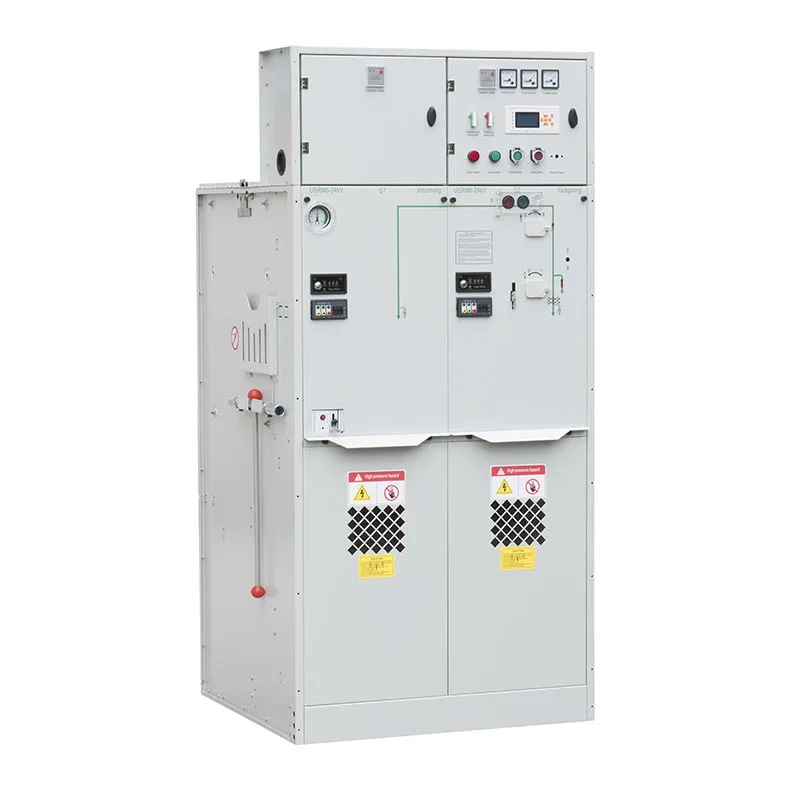

24kV plinsko izolirana stikalna naprava Usune je na voljo z različnimi funkcionalnimi enotami, ki ustrezajo specifični distribuciji zahteve. Enota C je enota stikala za prekinitev bremena za preklapljanje bremena in nadzor distribucije, enota F je breme Kombinirana enota za odklopno stikalo in varovalko za zaščito transformatorja in napajalnika, enota V pa je odklopna enota za aplikacije, ki zahtevajo napredne stikalne in zaščitne funkcije.
S svojo kompaktno zaprto strukturo, prilagodljivo funkcionalno konfiguracijo in zanesljivo izolacijo, Usune zagotavlja praktično rešitev za stranke, ki želijo izboljšati varnost pri distribuciji električne energije in hkrati zmanjšati namestitve prostora.
Zaprta konstrukcija, izolirana s plinom, postavi glavne električne komponente v zaprto omarico, kar zmanjša izpostavljenost prahu, vlagi in zunanji kontaminaciji. Ta kompaktna struktura pomaga optimizirati prostor za namestitev in je posebej primeren za transformatorske postaje, industrijske obrate in urbane distribucijske projekte, kjer je na voljo prostor omejeno.
Usune 24kV plinsko izolirana stikalna naprava podpira različne funkcionalne konfiguracije glede na distribucijsko omrežje zahteve. Enota C uporablja stikalo za izklop bremena za zanesljivo preklapljanje bremena, enota F združuje prekinitev bremena stikalo z varovalkami za zaščito transformatorja in napajalnika, medtem ko enota V uporablja odklopnik za aplikacije ki zahtevajo obsežnejše preklopne in zaščitne zmogljivosti.
Stikalna naprava je zasnovana za temperature okolice od -40°C do +50°C, pri čemer 24-urna povprečna temperatura ne nad 35°C. Uporablja se lahko na nadmorski višini do 4000 m, posebno pozornost pa je treba nameniti polnjenju s plinom. tlak, ko je oprema nameščena nad 1.000 m. Za namestitev na visoki nadmorski višini končna konfiguracija je treba potrditi z Usune glede na dejanske pogoje delovanja.
Zaprta struktura pomaga zmanjšati vpliv kontaminacije okolja na notranje komponente, ki lahko poenostavite rutinsko upravljanje opreme. Zaradi tega je stikalna naprava primerna za stranke, ki potrebujejo zanesljivost srednjenapetostna oprema z zmanjšano vzdrževalno obremenitvijo.
Standardna servisna višina je do 4000 m. Ko je oprema nameščena na nadmorski višini nad 1000 m, polnilni tlak je mogoče prilagoditi glede na dejansko nadmorsko višino namestitve. Za namestitve nad 2.000 m, je treba posebno pozornost nameniti zmanjšanemu atmosferskemu tlaku in posledično zahtevam glede izolacije.
Oprema je zasnovana za temperaturno območje okolice od -40 °C do +50 °C, s povprečno temperaturo nad 24 °C. ure, ki ne presega 35 °C. Ta širok razpon delovne temperature omogoča, da stikalna naprava deluje tako v hladnem kot v hladnem območju aplikacije v vročem podnebju, ko splošni pogoji projekta izpolnjujejo navedene zahteve.
Relativna vlažnost je zasnovana za pogoje, ki ne presegajo 95 % v 24 urah in ne več kot 90 % na mesečno. Okolje namestitve ne sme vsebovati eksplozivnih ali jedkih plinov, ki bi lahko negativno vpliva na opremo.
Stikalna naprava mora biti nameščena na mestih brez eksplozivnih ali jedkih plinov ali močnih udarcev. The stopnja kontaminacije okolja ne sme preseči stopnje III v skladu z GB/T 5582. Posebni pogoji delovanja je treba sporočiti proizvajalcu pred proizvodnjo, da se lahko izvede ustrezna konfiguracija opreme potrjeno.
Enota C je zasnovana za srednjenapetostno preklapljanje bremena in krmiljenje distribucije. Zagotavlja praktično konfiguracijo za napajalne in omrežne aplikacije, kjer je potrebno zanesljivo preklapljanje bremena brez potrebe po a zaščitna ureditev na osnovi odklopnika.
Enota F združuje stikalo za izklop tovora z varovalkami za zagotavljanje preklopnih in zaščitnih funkcij. Posebej je primeren za aplikacije napajalnika transformatorjev, kjer sta kompaktna oprema in učinkovita zaščita pred kratkim stikom potrebno.
Enota V uporablja odklopnik za aplikacije, ki zahtevajo obsežnejše stikalne in zaščitne funkcije. Primeren je za srednjenapetostne distribucijske sisteme, kjer sta prekinitev tokokroga in zaščita usklajena pomembne zahteve.
| št. | Predmeti | Enota | Enota stikala za prekinitev bremena | kombinirana enota | Odklopna enota |
| 1 | Nazivna napetost | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nazivna frekvenca | Hz | 50 | 50 | 50 |
| 3 | Nazivni tok | A | 630 | 125 (odvisno od toka varovalke) | 630 |
| 4 | Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - medfazna, ozemljitev | kV | 42/65 | 42/65 | 42/65 |
| Nazivna stopnja izolacije - 1 min Izolacijska razdalja za zdržljivo napetost | kV | 48/79 | 48/79 | 48/79 | |
| Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - Krmilno in pomožno vezje | kV | 2/2 | 2/2 | 2/2 | |
| Nazivna stopnja izolacije - Prenosna napetost svetlobnega impulza - Medfazna, ozemljitev | kV | 75/125 | 75/125 | 75/125 | |
| Nazivna stopnja izolacije – izolacijska razdalja, ki vzdrži svetlobni impulz | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nazivni odporni tok kratkega stika | kA/s | 25/4 | —— | 25/4 |
| 6 | Nazivni temenski odporni tok | kA | 63 | —— | 63 |
| 7 | Nazivni sprožilni tok kratkega stika | kA | 63 | Omejeno z HV varovalko | 63 |
| 8 | Nazivni izklopni tok kratkega stika | kA | —— | Omejeno z HV varovalko | 25/25 |
| 9 | Nazivni prenosni tok | A | —— | 1700/1400 | —— |
| 10 | Nazivni izklopni tok aktivne obremenitve | A | 630 | —— | —— |
| 11 | Nazivni prekinitveni tok v zaprti zanki | A | 630 | —— | 630 |
| 12 | Mehansko stikalo/CB za življenjsko obremenitev | Times | 10000 | 10000 | 20000 |
| Mehansko stikalo za življenjsko izolacijo/ozemljitev | Times | 5000 | 5000 | 5000 | |
| 13 | Odpornost vezja | μΩ | ≤150 | —— | ≤150 |
| 14 | Nazivni polnilni tlak（20℃ merilni tlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Letna relativna stopnja uhajanja plina | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopnja zaščite IP-Omarica | IP4X | IP4X | IP4X | |
| Stopnja zaščite IP-posoda za plin | IP67 | IP67 | IP67 |
Usune 24kV plinsko izolirane stikalne naprave se lahko uporabljajo v industrijskih obratih, kjer je zanesljivo srednjenapetostno preklapljanje in zaščita je bistvena za neprekinjeno proizvodnjo. Kompaktno ohišje pomaga optimizirati prostor električne sobe, medtem ko konfiguracije C, F in V omogočajo, da se oprema ujema z različnimi podajalniki in transformatorji zahteve.
Enoti F in V je mogoče konfigurirati za aplikacije transformatorjev in napajalnikov, kjer delujeta zaščita in preklop jih je treba vključiti v kompakten srednjenapetostni sistem. Zaprta zasnova pomaga zaščititi tudi notranjost komponent pred onesnaženjem okolja.
Mestne transformatorske postaje, komercialni objekti in infrastrukturni projekti imajo pogosto stroge zahteve glede opreme velikost in zanesljivost delovanja. Kompaktna zasnova stikalne naprave Usune 24kV s plinom je primerna za projekti, kjer je prostor za namestitev omejen in je potrebna zanesljiva srednjenapetostna distribucija.
S plinom izolirana stikalna naprava uporablja zaprto in kompaktno strukturo, ki omogoča zahtevano preklapljanje in zaščito funkcije, ki jih je treba vključiti v manjši prostor za namestitev. Tradicionalne zračno izolirane stikalne naprave na splošno zahteva večje električne razdalje, kar ima za posledico večje prostorske zahteve.
Zaprta struktura plinsko izoliranih stikalnih naprav Usune zmanjšuje neposredno izpostavljenost notranjih električnih komponent na prah, vlago in zunanjo kontaminacijo. Tradicionalna zračno izolirana oprema je bolj odvisna od okoliško okolje namestitve in lahko zahteva dodatno zaščito okolja na zahtevnih lokacijah.
Enote C, F in V omogočajo strankam izbiro različnih stikalnih in zaščitnih funkcij glede na njihove potrebe distribucijske zahteve. Ta modularni pristop zagotavlja večjo prilagodljivost kot uporaba ene same fiksne stikalne naprave konfiguracijo za različne aplikacije.
Usune 24kV plinsko izolirana stikalna naprava je zasnovana glede na veljavne kitajske standarde za srednje napetosti stikalne in električne opreme, vključno z GB 3804-2004 za visokonapetostna izmenična bremenska stikala, GB 1984-2014 za visokonapetostni izmenični odklopniki, GB 16926-2009 za visokonapetostne izmenične obremenitvene kombinacije stikalo-varovalka in GB 1985-2014 za visokonapetostna AC izolacijska in ozemljitvena stikala.
Oprema se prav tako sklicuje na GB 3906-2006 za 3,6 kV–40,5 kV AC kovinsko ograjene stikalne in krmilne naprave, GB/T 11022-2011 za skupne tehnične zahteve za visokonapetostne stikalne in krmilne naprave, GB 4208-2008 za ohišje zaščita, GB/T 5582-1993 za zunanje ravni onesnaženosti izolacije in DL/T 404-2007 za izmenične kovinske stikalne naprave in krmilne naprave.
Druge veljavne zahteve vključujejo GB/T 13384-2008 za tehnične pogoje za mehanske in električne izdelke, GB 191-2008 za embalažne in transportne oznake ter GB 311.1-2012 za koordinacijo izolacije visoke napetosti oprema za prenos in distribucijo. Končne veljavne standarde je treba potrditi glede na izdelek konfiguracijo in ciljni trg.
Srednjenapetostne stikalne naprave Usune so bile uporabljene v industrijskih projektih, kot so kemične tovarne in proizvodnja objektov. Stranke se osredotočajo na stabilno delovanje, kompaktno namestitev in zanesljivo zaščito. The zaprta s plinom izolirana struktura pomaga zmanjšati vpliv prahu, vlage in okoljskih pogojev, podpira dolgoročna zanesljivost opreme.
Izdelki Usune so bili dobavljeni za infrastrukturne in energetske projekte, vključno s hidroelektrarnami, nafto skladiščni prostori in transportni projekti. Kupci cenijo prilagodljivo funkcionalno konfiguracijo C, F in V, ki omogoča prilagoditev stikalnih naprav za različne zahteve glede stikal, zaščite in distribucije.
Na podlagi projektnih aplikacij kupci predvsem cenijo stikalne naprave Usune zaradi kompaktne zasnove, zanesljivosti izolacijska zmogljivost, prilagodljiva konfiguracija in nizke zahteve po vzdrževanju. Modularna struktura pomaga kupci izbirajo ustrezne rešitve glede na različne srednjenapetostne distribucijske sisteme.
Zhejiang Usune Electric Co., Ltd. ima vzpostavljen celovit sistem vodenja kakovosti po ISO 9001 Kakovost Sistem upravljanja, ISO 14001 Sistem upravljanja z okoljem in ISO 45001 Upravljanje zdravja in varnosti pri delu Sistem.
Za izpolnjevanje različnih zahtev trga je stikalna naprava Usune 24kV s plinom prestala ustrezen tip standarda IEC in GB testiranja in pridobljen certifikat CE. Izdelki so izdelani po strogih postopkih nadzora kakovosti za podporo zanesljivo delovanje, varnost in skladnost za globalne srednjenapetostne distribucijske aplikacije.
Navedeno temperaturno območje okolja je od -40 °C do +50 °C, s povprečno temperaturo v 24 urah največ 35°C.
Predpisana relativna vlažnost ne presega 95 % v 24 urah in ne več kot 90 % na mesečni ravni. The oprema mora biti nameščena v okolju brez eksplozivnih ali korozivnih plinov in znotraj predpisanih stopnjo onesnaženosti.
ja Funkcionalne enote C, F in V je mogoče izbrati glede na naročnikovo distribucijsko omrežje, stikala in zaščitne zahteve. Za posebna delovna okolja morajo stranke prej zagotoviti ustrezne pogoje naročanje, tako da lahko Usune oceni ustrezno konfiguracijo.
Zasnova izdelka se sklicuje na veljavne standarde GB in DL/T, vključno z zahtevami, ki zajemajo izklopna stikala, odklopniki, kombinacije varovalk, stikalne naprave v kovinskem ohišju, zaščita ohišja, koordinacija izolacije in splošne tehnične zahteve za visokonapetostne stikalne naprave.
Zhejiang Usune Electric Co., Ltd. zagotavlja srednjenapetostno električno opremo za različne distribucije električne energije zahteve. 24kV plinsko izolirana stikalna naprava združuje kompaktno zaprto strukturo s prilagodljivimi C, F in V funkcionalne enote, kar strankam omogoča konfiguracijo opreme glede na posebne zahteve omrežja.
Usune podpira tudi tehnično komunikacijo za posebne pogoje delovanja. Za aplikacije, ki vključujejo visoko nadmorske višine, ekstremnih temperatur ali drugih nestandardnih okoljskih pogojev, lahko stranke zagotovijo podrobnosti projekta pred naročilom, da se lahko pravilno oceni konfiguracija opreme in parametri delovanja.
