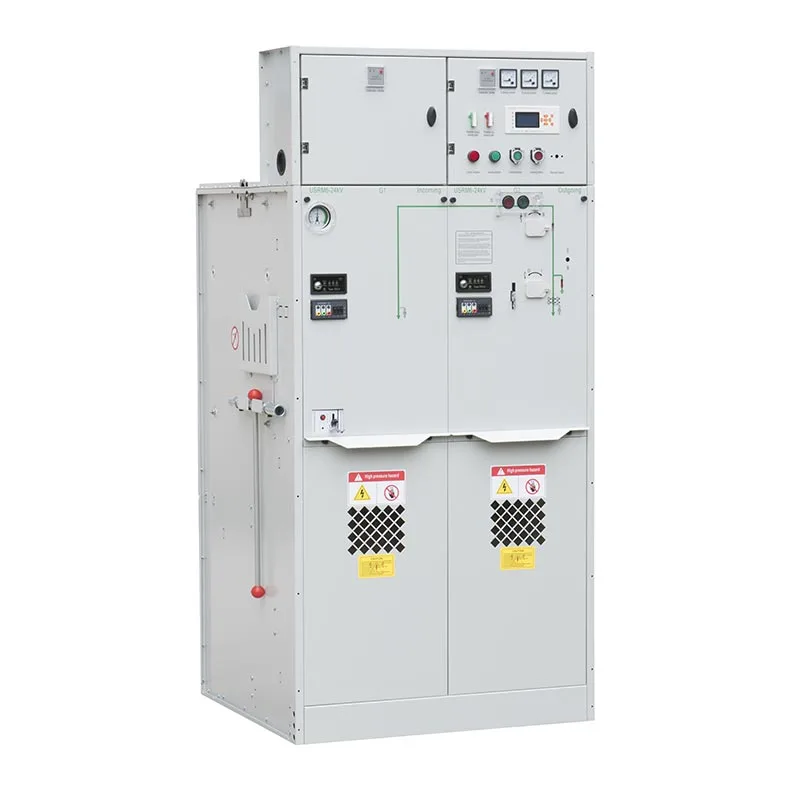

S popolnoma izoliranim in zaprtim primarnim krogotokom, rezervoarjem za plin iz nerjavečega jekla IP67, razširljivim sistemom zbiralk in zanesljiv delovni mehanizem, plinsko izolirana stikalna naprava Usune 630A je primerna za industrijske obrate, transformatorje transformatorskih postaj, obvoznih omrežij, komercialnih objektov in infrastrukturnih projektov, kjer je kompaktna namestitev, varnost pomembna sta dolgoročna zanesljivost.

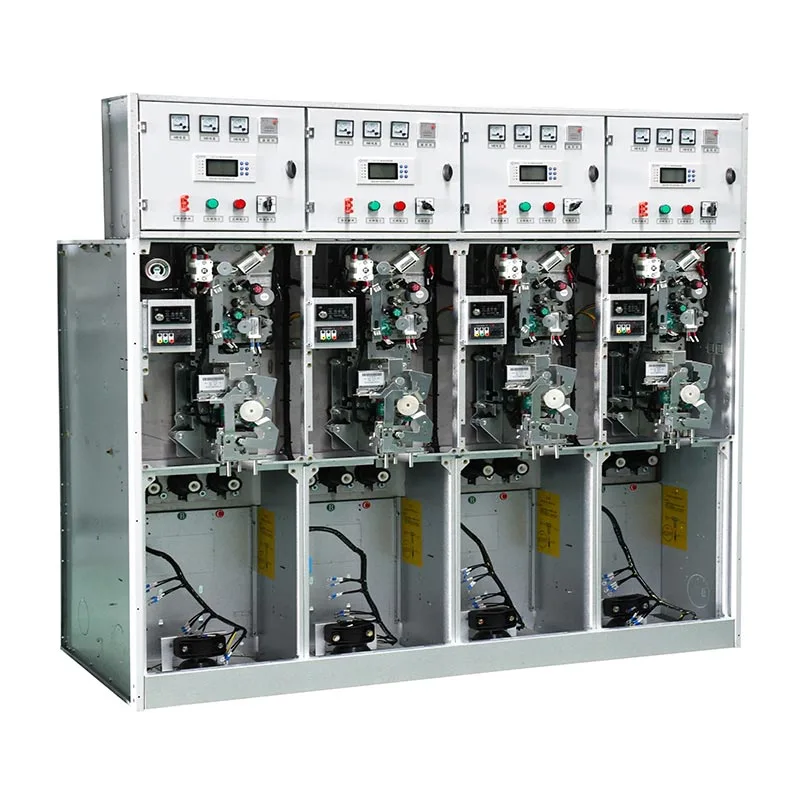

Različni projekti distribucije električne energije zahtevajo različne preklopne, zaščitne in merilne funkcije. USRM6 serija omogoča kombiniranje modulov C, F, V, M in PT glede na dejansko zasnovo omrežja. Do šest standardnih funkcionalne enote je mogoče integrirati v en rezervoar za izolacijski plin SF6, medtem ko je mogoče razširitvene enote povezati prek popolnoma izolirani in zaprti konektorji zbiralk.
Konfiguracija 630A je zasnovana za srednjenapetostne distribucijske sisteme, ki zahtevajo večji tok zmogljivost. Konfigurira se lahko za dohodne in odhodne napajalnike, transformatorske povezave, obročna omrežja in drugo ureditev distribucije glede na električni sistem stranke.
Glavna zbiralka in primarne stikalne komponente so zaprte v varjeni plinski posodi iz nerjavečega jekla z IP67 zaščito. Ta struktura pomaga izolirati notranje električne komponente pred prahom, vdorom vode, kondenzacijo in drugih zunanjih vplivov okolja, zaradi česar je stikalna naprava primerna za zahtevna inštalacijska okolja.
Primarni tokokrog je zaprt v rezervoarju za plin in povezan z zunanjimi tokokrogi prek izoliranih puš in popolnoma izolirani ločljivi priključki, ki zmanjšujejo neposredno izpostavljenost komponentam pod napetostjo. Tudi sistem vključuje napravo za razbremenitev tlaka, kanal za izpust tlaka in mehanski blokirni sistem za pomoč pri zmanjševanju operativna tveganja in preprečiti nepravilne preklopne operacije.
Usune neodvisno razvija in oblikuje vzmetni pogonski mehanizem za serijo USRM6. Mehanizem je nadzorovan s procesi načrtovanja, izdelave in zagona za izboljšanje mehanske skladnosti, stabilnost delovanja in dolgoročna zanesljivost.
Enota C je zasnovana za preklapljanje bremena in krmiljenje distribucije. Primeren je za vhodni in odhodni podajalnik aplikacije in sistemi obročnih omrežij, kjer je potrebno zanesljivo preklapljanje bremena.
Enota F združuje stikalo za izklop tovora z varovalkami za zagotavljanje preklopnih in zaščitnih funkcij. Posebej je primeren za aplikacije napajalnika transformatorjev, ki zahtevajo kompaktno zaščitno opremo.
Enota V uporablja odklopnik za aplikacije, ki zahtevajo celovite preklopne in zaščitne funkcije. Je primeren za napajalnike in distribucijske točke, kjer sta pomembna prekinitev tokokroga in koordinacija zaščite.
Enota M zagotavlja namensko konfiguracijo za električne meritve in merilne zahteve. Lahko je integriran z drugimi funkcionalnimi moduli za ustvarjanje popolnega srednjenapetostnega distribucijskega sistema.
Enota PT je zasnovana za merjenje napetosti zbiralke in s tem povezane zahteve za spremljanje. Lahko se kombinira z drugi moduli v skladu z zasnovo električnega sistema.

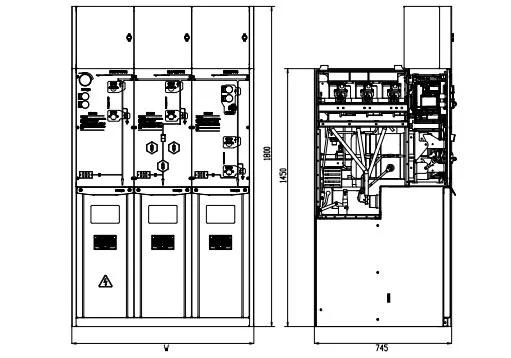

| št. | Predmeti | Enota | Enota stikala za prekinitev bremena | kombinirana enota | Odklopna enota |
| 1 | Nazivna napetost | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nazivna frekvenca | Hz | 50 | 50 | 50 |
| 3 | Nazivni tok | A | 630 | 125 (odvisno od toka varovalke) | 630 |
| 4 | Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - medfazna, ozemljitev | kV | 42/65 | 42/65 | 42/65 |
| Nazivna stopnja izolacije - 1 min Izolacijska razdalja za zdržljivo napetost | kV | 48/79 | 48/79 | 48/79 | |
| Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - Krmilno in pomožno vezje | kV | 2/2 | 2/2 | 2/2 | |
| Nazivna stopnja izolacije - Prenosna napetost svetlobnega impulza - Medfazna, ozemljitev | kV | 75/125 | 75/125 | 75/125 | |
| Nazivna stopnja izolacije – izolacijska razdalja, ki vzdrži svetlobni impulz | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nazivni odporni tok kratkega stika | kA/s | 25/4 | —— | 25/4 |
| 6 | Nazivni temenski odporni tok | kA | 63 | —— | 63 |
| 7 | Nazivni sprožilni tok kratkega stika | kA | 63 | Omejeno z HV varovalko | 63 |
| 8 | Nazivni izklopni tok kratkega stika | kA | —— | Omejeno z HV varovalko | 25/25 |
| 9 | Nazivni prenosni tok | A | —— | 1700/1400 | —— |
| 10 | Nazivni izklopni tok aktivne obremenitve | A | 630 | —— | —— |
| 11 | Nazivni prekinitveni tok v zaprti zanki | A | 630 | —— | 630 |
| 12 | Mehansko stikalo/CB za življenjsko obremenitev | Times | 10000 | 10000 | 20000 |
| Mehansko stikalo za življenjsko izolacijo/ozemljitev | Times | 5000 | 5000 | 5000 | |
| 13 | Odpornost vezja | μΩ | ≤150 | —— | ≤150 |
| 14 | Nazivni polnilni tlak（20℃ merilni tlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Letna relativna stopnja uhajanja plina | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopnja zaščite IP-Omarica | IP4X | IP4X | IP4X | |
| Stopnja zaščite IP-posoda za plin | IP67 | IP67 | IP67 |
Glavna prednost serije USRM6 je njena sposobnost prilagajanja različnim strukturam distribucijskega omrežja. Stranke lahko uporablja enote C za preklapljanje bremena, enote F za zaščito transformatorja, enote V, kjer je zaščita odklopnika in enote M ali PT, kadar je potrebno merjenje in merjenje napetosti.
Za aplikacije obročnega glavnega omrežja je mogoče različne module združiti v glavno omarico obroča. Pri prihodnji širitvi je potrebno, popolnoma izolirani in zaprti konektorji zbiralke omogočajo priključitev dodatnih enot brez spreminjanja osnovna stikalna platforma.
Rezervoar za plin iz nerjavečega jekla zagotavlja zaščito IP67, kar preprečuje, da bi prah in voda vdrla v primarni prostor za opremo. Zaprta struktura zagotavlja tudi kratkotrajno zaščito pred poplavami in kondenzacijo.
Ta oblika je dragocena za industrijske obrate, podzemne transformatorske postaje in druge lokacije, kjer vlaga, prah ali onesnaženje okolja lahko vpliva na običajno električno opremo.
| Ključni premislek | Usune 630A plinsko izolirana stikalna naprava | Konvencionalne zračno izolirane stikalne naprave |
| Primarni krog | Popolnoma zaprt v rezervoarju za plin | Bolj izpostavljen okolju |
| Zaščita | Rezervoar za plin IP67 | Bolj odvisno od pogojev namestitve |
| Konfiguracija | C/F/V/M/PT modularna kombinacija | Običajno fiksna konfiguracija omare |
| Razširitev | Razširljiva izolirana povezava zbiralke | Morda bo potreben dodaten prostor za namestitev |
| Namestitev | Kompaktna struktura | Na splošno zahteva večjo razdaljo |
| Okoljska prilagodljivost | Zmanjšan vpliv prahu in vlage | Bolj odvisno od okoliških razmer |
| Varnost | Zaprt primarni krog in mehanska zapora | Zaščita je odvisna od strukture opreme |
Za tovarne z več napajalniki in transformatorskimi povezavami lahko kupci kombinirajo enote C, F in V glede na različne funkcije vezja. Modularna struktura poenostavi konfiguracijo sistema, medtem ko je priložen primarni vezje podpira zanesljivo delovanje v industrijskih okoljih.
Kjer je prostor za namestitev omejen, kompaktna plinsko izolirana konstrukcija omogoča preklapljanje, zaščito in merjenje funkcije, ki jih je treba vključiti v manjši odtis. Enote M in PT je mogoče dodati, ko projekt zahteva namenske merilne funkcije.

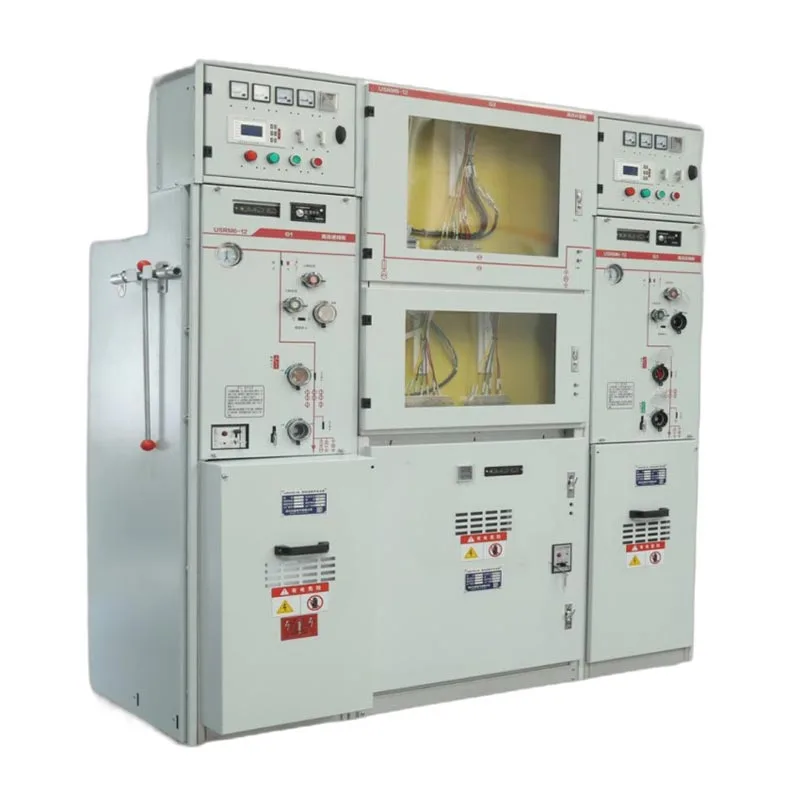

Za aplikacije obročnega omrežja je mogoče združiti več funkcionalnih modulov v glavno omarico obroča. The razširljiv sistem zbiralk zagotavlja dodatno fleksibilnost, ko distribucijsko omrežje zahteva prihodnjo širitev.
Proizvodni kupec je izbral plinsko izolirano stikalno napravo Usune 630A za nadgradnjo distribucije srednje napetosti. The stranka osredotočena na kompaktno namestitev, zanesljivo delovanje in prihodnjo širitev. Po prijavi stranka cenil modularno konfiguracijo C/F/V/M/PT, ki je poenostavila integracijo sistema in izboljšala prostor uporaba.
Za projekt distribucijskega obroča je stranka zahtevala prilagodljive stikalne in zaščitne funkcije. USRM6 serija je izpolnila zahteve z razširljivimi kombinacijami modulov in izoliranimi povezavami vodil. Stranka je prepoznal njegovo stabilno delovanje, kompaktno zasnovo in priročno možnost razširitve sistema.
Stranka, ki deluje v okolju z visoko vlažnostjo, je izbrala plinsko izolirano stikalno napravo Usune zaradi IP67 zasnova zaprtega rezervoarja za plin. Stranka je cenila izboljšano zaščito pred vlago, kondenzom in zunanjim kontaminacijo, kar pomaga zmanjšati zahteve po vzdrževanju.
Zhejiang Usune Electric Co., Ltd. ima vzpostavljene sisteme vodenja po sistemu vodenja kakovosti ISO 9001, ISO 14001 Sistem upravljanja z okoljem in ISO 45001 Sistem vodenja zdravja in varnosti pri delu.
Za izpolnjevanje različnih zahtev mednarodnega trga so srednjenapetostni stikalni izdelki Usune opravili ustrezne preglede Standardni tipski preskusi IEC in GB, pri čemer veljavni izdelki pridobijo certifikat CE. Ti certifikati in kakovost sistemi vodenja podpirajo dosledno kakovost proizvodnje in zagotavljajo dokumentacijo strankam med tehničnim ocenjevanje in nabava projektov.
Zhejiang Usune Electric Co., Ltd. združuje modularno zasnovo stikalnih naprav, popolnoma zaprto plinsko izolacijo IP67, prilagodljivo funkcionalne konfiguracije in upravljanje kakovosti za zagotavljanje zanesljivih srednjenapetostnih distribucijskih rešitev.
Za stranke, ki kupujejo plinsko izolirano stikalno napravo 630A, lahko Usune zagotovi ustrezne konfiguracije glede na preklopne funkcije, zahteve glede zaščite, potrebe po merjenju, razporeditev zbiralk in namestitev pogojev. To strankam omogoča, da zgradijo kompakten in prilagodljiv stikalni sistem okoli svoje dejanske moči distribucijske zahteve.
630A se nanaša na konfiguracijo nazivnega toka stikalne naprave. Dejanski delovni tok, nivo napetosti in električno konfiguracijo je treba izbrati glede na distribucijski sistem in projekt stranke zahteve.
Sistem podpira enoto za izklopno stikalo C, kombinirano enoto za izklopno stikalo za breme + varovalko, enoto za odklopno stikalo V, M Merilna enota in PT zbiralka PT enota. Te module je mogoče kombinirati glede na zahtevano porazdelitev moči funkcije.
V enem rezervoarju za izolacijski plin SF6 je mogoče oblikovati do šest standardnih modulnih enot. Obstajajo tudi razširljive konfiguracije na voljo prek popolnoma izoliranih in zaprtih zbiralnih konektorjev.
Rezervoar za plin ima stopnjo zaščite IP67, ki pomaga zaščititi primarni krog pred prahom, vdorom vode, kondenzacija in kratkotrajne poplavne razmere.
