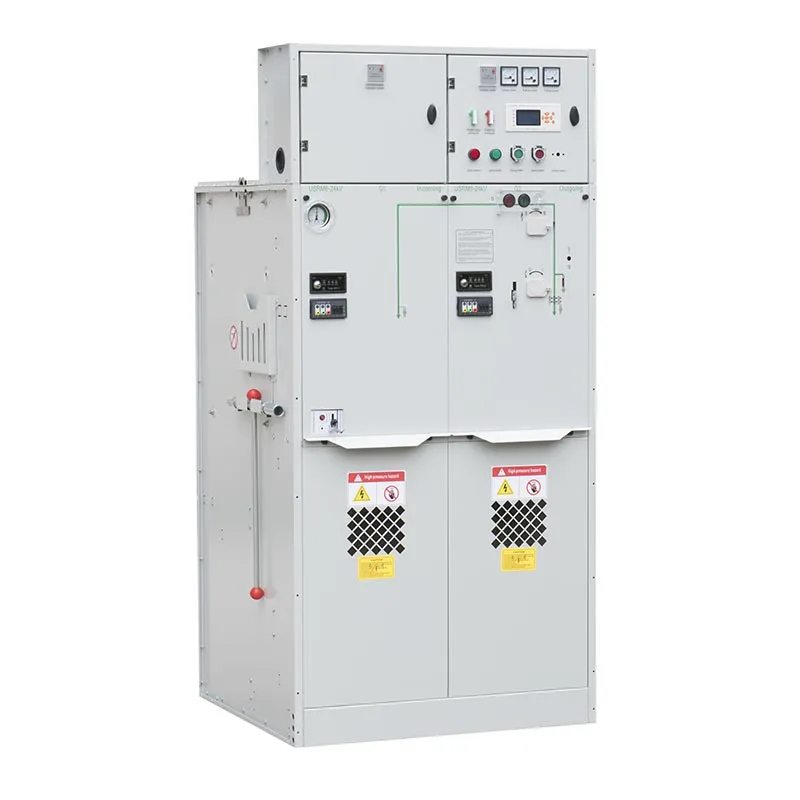

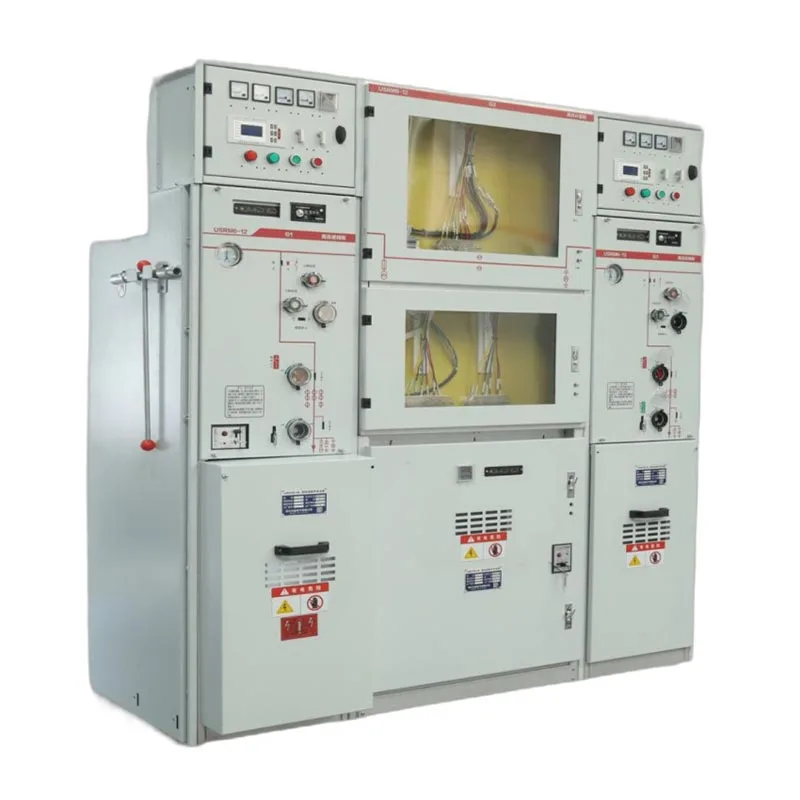

Za kupce stikalnih naprav glavne enote 22 kV SF6 GIS RMU Ring ključni vidiki niso samo preklopna zmogljivost, ampak tudi, kako hitro je mogoče locirati napake, kako varno lahko operaterji dostopajo do opreme in koliko je potrebno vzdrževanje potrebna v celotni življenjski dobi. Usune obravnava te zahteve z visokonapetostno indikacijo v živo, napako indikatorji, mikroračunalniška zaščita in tlačno zaprt plinski sistem.
RMU je lahko opremljen z indikatorji napak za napake med fazo in med fazo in zemljo. Ko pride do napake, indikator zagotavlja alarm, ki pomaga osebju pri prepoznavanju prizadetega odseka in lociranju točke napake bolj učinkovito.
Pri distribucijskih omrežjih, povezanih s centrom za nadzor, se lahko informacije o napakah posredujejo tudi v nadzorni strežnik, ki nadzorni sobi omogoča, da identificira območje napake in določen položaj brez zanašanja v celoti na ročnem pregledu.
Visokonapetostna indikatorska naprava pod napetostjo zagotavlja vizualni opomnik za preverjanje, ali je primarni tokokrog vklopljen pod napetostjo. Podpira tudi fazno preverjanje, ki operaterjem pomaga potrditi električni status pred delovanjem.
Električna zaklepna povezava in pripadajoča magnetna ključavnica lahko preprečita, da bi bila vrata predala za kabel odprt, medtem ko dohodni kabel ostane pod napetostjo, kar zagotavlja dodatno plast zaščite med vzdrževanjem.
Opcijska mikroračunalniška zaščitna, merilna in krmilna naprava nadomešča tradicionalni elektromagnetni rele zaščita s tehnologijo digitalnega nadzora. Lahko se uporablja za linije, distribucijske transformatorje in druge primarne opremo.
Sistem lahko integrira tokovno in napetostno zaščito, meritve, alarmne in nadzorne funkcije, podporo inteligentno upravljanje porabe energije in komunikacija z nadzornim omrežjem stranke.

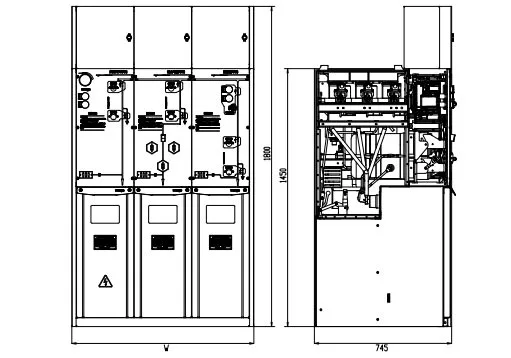

| št. | Predmeti | Enota | Enota stikala za prekinitev bremena | kombinirana enota | Odklopna enota |
| 1 | Nazivna napetost | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nazivna frekvenca | Hz | 50 | 50 | 50 |
| 3 | Nazivni tok | A | 630 | 125 (odvisno od toka varovalke) | 630 |
| 4 | Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - medfazna, ozemljitev | kV | 42/65 | 42/65 | 42/65 |
| Nazivna stopnja izolacije - 1 min Izolacijska razdalja za zdržljivo napetost | kV | 48/79 | 48/79 | 48/79 | |
| Nazivna stopnja izolacije - 1 min Frekvenčna vzdržljiva napetost - Krmilno in pomožno vezje | kV | 2/2 | 2/2 | 2/2 | |
| Nazivna stopnja izolacije - Prenosna napetost svetlobnega impulza - Medfazna, ozemljitev | kV | 75/125 | 75/125 | 75/125 | |
| Nazivna stopnja izolacije – izolacijska razdalja, ki vzdrži svetlobni impulz | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nazivni odporni tok kratkega stika | kA/s | 25/4 | —— | 25/4 |
| 6 | Nazivni temenski odporni tok | kA | 63 | —— | 63 |
| 7 | Nazivni sprožilni tok kratkega stika | kA | 63 | Omejeno z HV varovalko | 63 |
| 8 | Nazivni izklopni tok kratkega stika | kA | —— | Omejeno z HV varovalko | 25/25 |
| 9 | Nazivni prenosni tok | A | —— | 1700/1400 | —— |
| 10 | Nazivni izklopni tok aktivne obremenitve | A | 630 | —— | —— |
| 11 | Nazivni prekinitveni tok v zaprti zanki | A | 630 | —— | 630 |
| 12 | Mehansko stikalo/CB za življenjsko obremenitev | Times | 10000 | 10000 | 20000 |
| Mehansko stikalo za življenjsko izolacijo/ozemljitev | Times | 5000 | 5000 | 5000 | |
| 13 | Odpornost vezja | μΩ | ≤150 | —— | ≤150 |
| 14 | Nazivni polnilni tlak（20℃ merilni tlak） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Letna relativna stopnja uhajanja plina | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopnja zaščite IP-Omarica | IP4X | IP4X | IP4X | |
| Stopnja zaščite IP-posoda za plin | IP67 | IP67 | IP67 |
Ko pride do kratkega stika med fazama ali med fazo in ozemljitvijo, indikator napake sproži alarm indikacija. Vzdrževalno osebje lahko uporabi signal za identifikacijo prizadetega podajalnika in zožitev napake lokacijo.
Pri projektih, ki zahtevajo centralizirano spremljanje, se lahko informacije o napakah prenesejo v center za spremljanje. The nadzorni računalnik lahko prikaže ustrezen razdelek in lokacijo napake, kar vzdrževalnim ekipam pomaga zmanjšati čas za iskanje napak in učinkovitejšo obnovitev napajanja.
Primarne komponente omarice SF6 so zasnovane kot zaprt sistem in na splošno ne zahtevajo rutinskega vzdrževanje v določeni življenjski dobi v normalnih pogojih delovanja.
Rezervoar za plin je izdelan iz nerjavečega jekla, ki zagotavlja dolgoročno odpornost proti koroziji. Mehanski delovne komponente so nameščene zunaj rezervoarja za plin, kar omogoča pregled, delovanje in zamenjavo komponent bolj priročno, ko je potreben servis.
Za naprave, ki so izpostavljene ekstremnemu prahu, pesku ali onesnaženju, je treba redno pregledovati mehanske vrtljive dele in priporočeni pogoji mazanja.
Serija USRM6 uporablja tlačno zaprt plinski sistem in pri normalnih pogojih ne zahteva posebnega pregleda plina pogoji delovanja.
Pred uporabo je treba preveriti manometer. V normalnih pogojih bi moral indikator tlaka ostanejo znotraj zelenega delovnega območja. Referenčni tlak je 0,14 MPa, pri čemer se tlak plina vzdržuje zgoraj 0,135 MPa pri 20 °C pri navedenih pogojih tesnjenja.
Pričakovana letna stopnja uhajanja plina je manjša od 0,1 %, kar podpira dolgoročno delovanje tesnjenja plina.
Stikalna naprava glavne enote 22kv Sf6 Gis Rmu Ring je razvita v skladu z zahtevami IEC 298, z zasnovano življenjska doba več kot 30 let pri normalnih pogojih delovanja.
Zračnotesna zasnova stikala pomaga vzdrževati tesnjenje plina v celotnem pričakovanem obratovalnem obdobju, kar zmanjšuje potrebo po pogosto vzdrževanje, povezano s plinom, in pomoč strankam pri nadzoru dolgoročnih obratovalnih stroškov.
| Ključni premislek | Usune 22kV SF6 GIS RMU | Konvencionalni RMU |
| Izolacija | Izolirano s plinom SF6 | Odvisno od zasnove opreme |
| Odkrivanje napak | Izbirni lokalni in oddaljeni prikaz napak | Pogosto se bolj zanaša na ročni pregled |
| Spremljanje | Na voljo digitalna zaščita in komunikacija | Morda bo potrebna ločena oprema za spremljanje |
| Varnost | Prikaz v živo in električna/magnetna zapora | Odvisno od konfiguracije |
| Vzdrževanje | Zaprt primarni sistem z nizkimi zahtevami po vzdrževanju | Zahteve glede vzdrževanja so različne |
| Rezervoar za plin | Zaprt rezervoar iz nerjavečega jekla | Odvisno od konstrukcije |
| Življenjska doba | Zasnovan za več kot 30 let pod normalnimi pogoji | Odvisno od zasnove izdelka in vzdrževanja |
Usune 22kv Sf6 Gis Rmu Ring stikalna glavna enota je primerna za industrijska distribucijska omrežja, kjer je več napajalniki potrebujejo zanesljivo preklapljanje in hitro lokacijo napake. Indikatorji napak in digitalne zaščitne naprave lahko pomagajo vzdrževalne ekipe učinkoviteje identificirajo nenormalne odseke.
RMU je mogoče konfigurirati z mikroračunalniško zaščito in merilnimi funkcijami za distribucijske transformatorje, zagotavljanje nadzora toka in napetosti, alarmnih in zaščitnih funkcij znotraj srednjenapetostnega omrežja.
Za stranke, ki razvijajo inteligentne sisteme za distribucijo električne energije, lahko RMU poveže zaščito, meritev, napako indikacijske in komunikacijske funkcije v centralni nadzorni sistem, ki podpira oddaljeno identifikacijo napak in učinkovitejše upravljanje omrežja.
Stranka je uporabila Usune 22kv Sf6 Gis Rmu Ring glavno stikalno enoto za industrijsko obročno omrežje z več dohodni in odhodni podajalniki. Med zagonom se je stranka osredotočila na to, ali lahko operaterji hitro identificirati prizadeti napajalnik, ko je prišlo do napake med fazo ali med fazo in zemljo. Integriran indikator napak zagotovil informacije o lokalnem alarmu, kar vzdrževalnemu osebju pomaga zožiti odsek napake pred izvedbo pregled na kraju samem.
Za aplikacijo distribucije transformatorja je stranka izbrala RMU z mikroračunalniško zaščito in krmilna naprava. Sistem je omogočal digitalni nadzor toka in napetosti skupaj z zaščito in alarmom funkcije. Kupcu se je ta konfiguracija zdela primernejša za spremljanje pogojev delovanja transformatorja namesto da bi se zanašali samo na običajno relejno zaščito.
Stranka, ki je potrebovala centraliziran nadzor distribucije, je povezala indikacijo napak in digitalno zaščito RMU deluje v center za spremljanje. Ko je bil ustvarjen signal napake, je nadzorni zaslon lahko prepoznal ustrezen odsek napake, ki omogoča operativni skupini, da ugotovi, kje je potreben pregled na terenu in izboljša učinkovitost odpravljanja težav.
Za stranke, ki uporabljajo RMU v običajnih delovnih pogojih, zaprti rezervoar za plin SF6 zmanjša potrebo po redno notranje vzdrževanje. Stranke cenijo tudi zunanje mehanske delovne komponente, ker so lahko primerneje pregledati ali zamenjati, ko je potrebno vzdrževanje.
Zhejiang Usune Electric Co., Ltd. ima vzpostavljene sisteme vodenja po sistemu vodenja kakovosti ISO 9001, ISO 14001 Sistem upravljanja z okoljem in ISO 45001 Sistem vodenja zdravja in varnosti pri delu.
Za izpolnjevanje različnih zahtev mednarodnega trga so srednjenapetostni stikalni izdelki Usune opravili ustrezne preglede Standardni tipski preskusi IEC in GB, pri čemer veljavni izdelki pridobijo certifikat CE. Ti sistemi podpirajo dosledno kakovost izdelave, testiranje izdelkov in tehnična skladnost za projekte distribucije srednje napetosti.
ja RMU je lahko opremljen z indikatorji napak, ki lahko zaznajo napake med fazo in med fazo in zemljo in zagotavlja lokalne alarmne indikacije.
ja Ko je opremljen z ustreznim komunikacijskim in nadzornim sistemom, se lahko posredujejo informacije o napaki v center za spremljanje, kjer je mogoče prikazati prizadeti odsek in položaj napake.
V normalnih delovnih pogojih tlačno zaprt sistem ne zahteva posebnega rutinskega pregleda plina. The manometer je treba preveriti pred uporabo in mora ostati v zelenem območju v normalnih pogojih.
Serija USRM6 je zasnovana za življenjsko dobo več kot 30 let v normalnih pogojih delovanja, z an pričakovana letna stopnja uhajanja plina manj kot 0,1 %.
Usune združuje zaprto izolacijo SF6, indikacijo napak, indikacijo delov pod napetostjo, varnostno zaporo, digitalno zaščita in nizko vzdrževanje v eni srednjenapetostni rešitvi RMU, zaradi česar je primeren za sodoben obroč omrežne in inteligentne distribucijske aplikacije.
