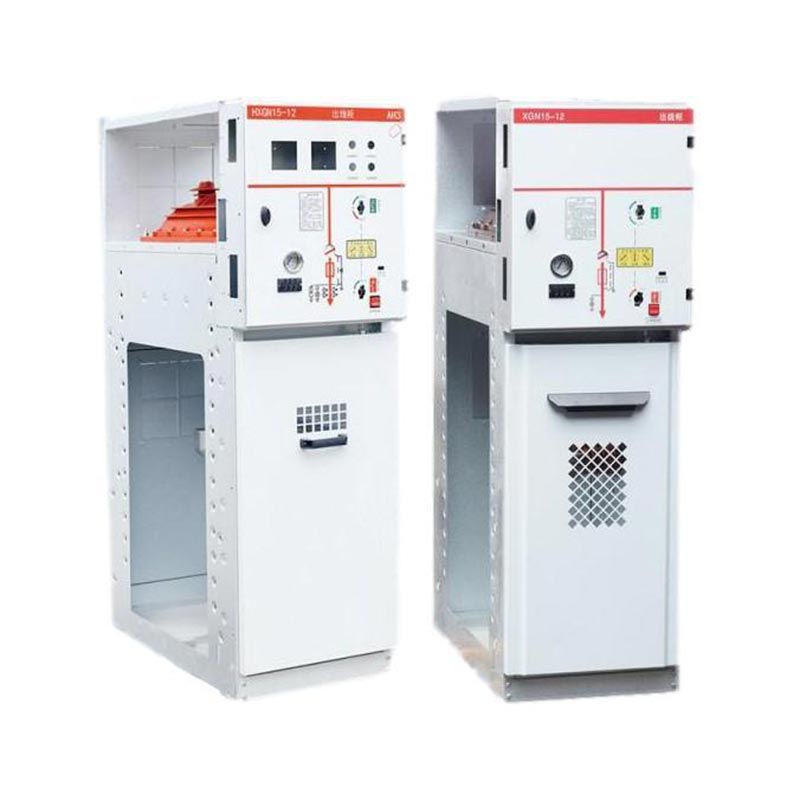

Glavna enota obroča 630a Sf6

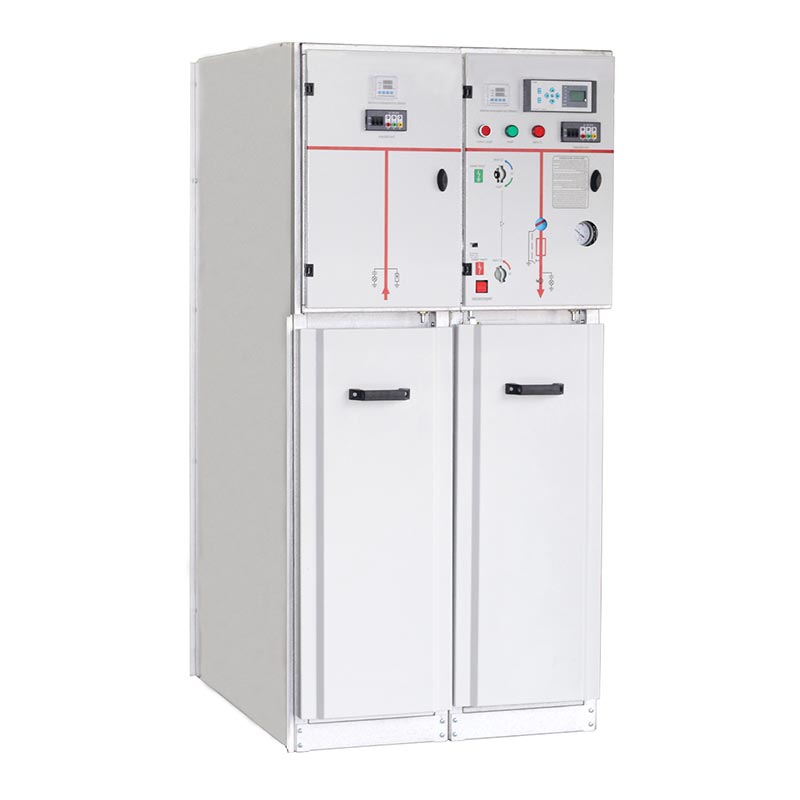

Glavna enota obroča USUNE 630a Sf6 je visoko zmogljiva oprema za distribucijo električne energije srednje napetosti neodvisno razvil in izdelal Zhejiang Yousi Electric Co., Ltd. (strokovni proizvajalec, ki vključuje raziskave in razvoj, proizvodnja in prodaja električne opreme). Ta izdelek ima škatlasto fiksno kovinsko zaprto strukturo, ki uporablja Plin SF6 kot izolacija in medij za gašenje obloka. Opremljen s stikalnimi varovalkami, izoliranimi s plinom SF6, se uporablja predvsem v sekundarnih distribucijskih omrežjih z največjo nazivno napetostjo 36 kV in nazivnim tokom 630 A, popolnoma prilagodljiv zahtevam za napajanje AC 50/60Hz napajalnih sistemov.

Kot vodilni dobavitelj v kitajski industriji električne opreme se USUNE drži proizvodne filozofije visoke kakovosti. Ta obročna glavna enota 630A SF6 je izdelana v standardizirani tovarni podjetja, kjer je strog nadzor kakovosti. izvaja skozi celoten proces od komponent do končnega izdelka, kar zagotavlja zanesljivost izdelka in doslednost.

Glavne lastnosti izdelka

1. Kompaktna in lahka oblika

Glavna enota obroča 630a SF6 ima kompaktno strukturo in lahko zasnovo, kar učinkovito prihrani prostor za namestitev in zmanjšanje stroškov transporta in namestitve. Ovoj iz epoksi smole zagotavlja tesno tesnjenje, zaradi česar je primeren za prostorsko omejene scenarije, kot so majhne strojnice in montažne transformatorske postaje, izboljšanje na kraju samem prilagodljivost uporabe.

2. Odlična izolacija in zatiranje obloka

Priloženo ohišje je napolnjeno s plinom SF6, ki zagotavlja odlično izolacijo in zadušitev obloka. Je zelo odporen proti vlagi in onesnaženju, kar omogoča stabilno delovanje v težkih okoljih in delovanje skoraj brez vzdrževanja, kar bistveno zmanjša kasnejše stroške vzdrževanja.

3. Enostavno upravljanje in enostavna namestitev

Glavna enota 630a SF6 Ring ima zasnovo sprednje kabelske povezave, pri čemer so vse nadzorne funkcije centralizirane na sprednjo ploščo, kar poenostavi postopek delovanja in olajša delovanje in odpravljanje napak. Je lahek in kompaktna zasnova naredi namestitev učinkovitejšo, kar omogoča hitro namestitev po namestitvi.

4. Bogata dodatna oprema

Različni dodatki, kot so releji, transformatorji in prenapetostni odvodniki, so lahko opremljeni tako, da ustrezajo različnim funkcionalne zahteve različnih scenarijev distribucije električne energije, izboljšanje prilagodljivosti in praktičnosti izdelka.

Veljavni scenariji

Glavna enota obroča USUNE 630a SF6 se pogosto uporablja v industrijskih in civilnih kabelskih obročnih omrežjih ter napajalnih terminalih. Posebej primeren je za majhne sekundarne transformatorske postaje, stikalne postaje, mestne stanovanjske distribucije električne energije, industrijska in rudarska podjetja, nakupovalna središča, letališča, podzemne železnice, proizvodnja vetrne energije, bolnišnice, stadioni, železnice in druge lokacije, ki zagotavljajo zanesljivo oskrbo z električno energijo za različne scenarije.

Pogoji delovanja

Za zagotovitev stabilnega in varnega delovanja ima ta obročna glavna enota stroge okoljske zahteve, kot sledi:

- Nadmorska višina: ≤1000 mm
- Temperatura okolja: -35 ℃ ~ 45 ℃
- Relativna vlažnost: dnevno povprečje ne presega 95 %; mesečno povprečje ne presega 90 %
- Potresna odpornost: Potresna intenzivnost ne presega 8 stopinj
- Okoljske zahteve: lokacije brez nevarnosti močnih vibracij, udarcev, požara, kemične korozije in eksplozije.

Tehnični parametri

Struktura in konfiguracija stikalnih naprav

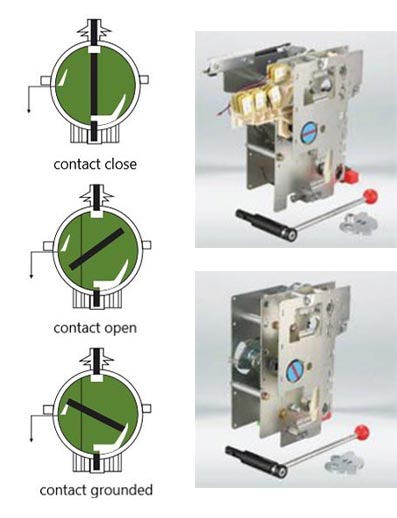

Mehanizem delovanja

(1) Pogonski mehanizem z eno vzmetjo z dvojno funkcijo: tip K

Preklopna funkcija se upravlja neodvisno z ročico ali motorjem.
Funkcija ozemljitvenega stikala se neodvisno odpira in zapira z upravljalno ročico, delovna energija pa je ki ga zagotavlja tlačna vzmet, ki se sprosti, da zapre ali odklopi kontakt.

(2) Mehanizem za upravljanje z dvojno vzmetjo z dvojno funkcijo: tip A

Preklopna funkcija se upravlja neodvisno z ročico ali motorjem, delovno energijo pa zagotavlja a tlačna vzmet, ki se sprosti, da zapre kontakt. Samostojno odpiranje in zapiranje z gumbom (0) ali sprožilne enote ali sprožilne naprave.
Funkcija ozemljitvenega stikala deluje neodvisno z upravljalno ročico, delovno energijo pa zagotavlja a tlačna vzmet, ki se sprosti za zapiranje ali odklop kontakta.

(3) Izbirne komponente

Eno električno delovanje: AC 220V 110V; DC 220v 110v
Pomožno stikalo
Ena sprožilna tuljava (mehanizem tipa A): AC 220V 110V; DC 220v 110v
Varovalka varuje pomožno indikatorsko stikalo
Indikator zemeljske napake

Omare za zaščito stikal in varovalk

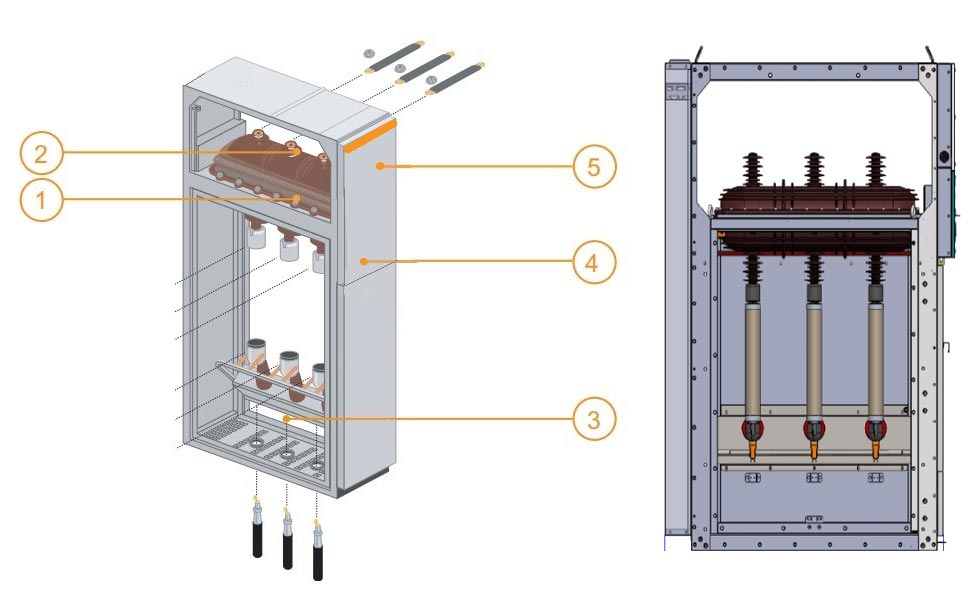

1 stikalno stikalo in ozemljitveno stikalo v ohišju, napolnjenem s SF6.
2 zbiralki, vse v isti vodoravni ravnini, kar omogoča kasnejše razširitve stikalne plošče in povezavo z obstoječo opremo.
3 Priključek, dostopen s sprednje strani, priključek na sponke spodnjega stikala in ozemljitvenega stikala ali spodnjega držala varovalke. Ta predel je opremljen tudi z ozemljitvenim stikalom za SN varovalkami za zaščitne enote.
4 Upravljalni mehanizem vsebuje elemente, ki se uporabljajo za upravljanje stikala in ozemljitvenega stikala ter aktiviranje ustreznih prikazov (pozitivni prelom).
5 Nizkonapetostna namestitev priključnega bloka (če je nameščena možnost motorja), nizkonapetostnih varovalk in kompaktnih relejnih naprav. Če potrebujete več prostora, lahko višino plošče povečate.

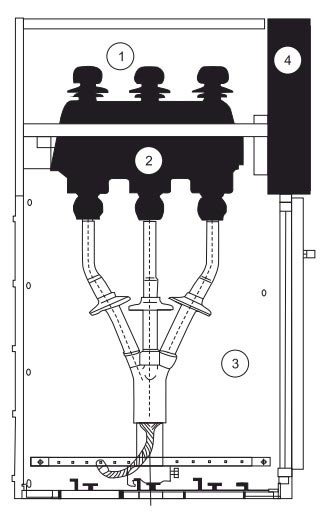

① Prostor za zbiralke
② Glavno stikalo
③ Kabelska soba
④ Obratovalni mehanizem, zaklepni mehanizem in nizkotlačna kontrolna soba

Celotno stikalno omarico lahko razdelimo na zgornji in spodnji dve enoti, zgornja enota omare vključuje prostor za vodila, stikalo bremena, prostor za upravljalne mehanizme in prostor za nizko napetost, spodnja enota pa je ločena od kabla soba. Celotno zgornjo enoto je mogoče zamenjati.

◇ Prostor za zbiralke

Zbiralni prostor je urejen na zgornjem delu omare. V prostoru za zbiralke so povezane glavne zbiralke skupaj in potekajo skozi celotno vrsto stikalnih naprav.

◇ Stikalo za prekinitev bremena

Stikalnica je opremljena z obremenitvenim stikalom za žveplov heksafluorid tipa SFG. Izdelana je lupina bremenskega stikala iz epoksidne smole, napolnjene s plinom žveplov heksafluorid (SF6) kot izolacijski medij, in lupina je priložena z opazovalno luknjo. Stikalna soba se lahko opremi

z merilnikom gostote plina SF6 ali merilnikom gostote plina z alarmnim kontaktom glede na zahteve kupca.

◇ Kabelska soba

Bremenska stikalna omara ima prostorno kabelsko sobo, ki se uporablja predvsem za kabelsko povezavo, tako da enožilni oz. trižilne kable lahko povežete z najpreprostejšo neoklopljeno kabelsko glavo in dovolj prostora namestitev odvodnika strele, tokovnega transformatorja, spodnjega ozemljitvenega stikala in drugih komponent. Glede na standardna izvedba, vrata omare imajo opazovalno okno in varnostno zaporo. Spodnja plošča za kabelsko sobo s tesnilnim pokrovom in kabelsko objemko ustrezne velikosti s podpornim nosilcem. Spodnja plošča in okvir vrat sta lahko kabelska soba odstranite, da olajšate namestitev kabla.

◇ Pogonski mehanizem, zaklepni mehanizem in nizkotlačna kontrolna soba

Zaklenjena soba z mehanizmom deluje tudi kot nadzorna plošča. Nizkonapetostna soba je opremljena z vzmetnim pogonom mehanizem z indikatorjem položaja in mehansko zaklepno napravo, lahko pa je opremljen tudi s pomožnim kontakti, sprožilne tuljave, mehanizmi za izklop v sili, kapacitivni prikazovalniki v živo, ključavnice in električne upravljalne naprave. Hkrati je lahko prostor nizkotlačne komore opremljen tudi z regulacijskimi zankami, merilniki in zaščitnimi releji, omarica širine 750 mm pa ima dve enaki nizkotlačni komori za več dodatkov.

Konfiguracijski parameter ohišja

Dohodni LBS

Prometna zaščita

Merjenje

Cbog z metrom

Cb odhodni

Opis delovanja

1. Delovanje ročaja: Stojte pred stikalno napravo, držite zgornji del ročaja in potisnite naprej, z drugo roko držite konec ročaja, da ga zavrtite.
2. Prepričajte se, da so bila vrata ohišja pravilno zaprta pred napajanjem ali ločena od ozemljitve.
3. Pred vklopom in izklopom je treba preveriti manometer stikala.

Vklop

1. Prepričajte se, da so vrata omarice zaprta. Ročaj vstavite v zgornjo odprtino za upravljanje in zavrtite za 180° v nasprotni smeri urinega kazalca, dokler ne zaslišite zvoka ločilne zavore. Osrednji indikator na plošči je v položaju; spodnja vrata so zaprta in stikalo za ozemljitev je izklopljeno.
2. Ročaj za upravljanje vstavite v spodnjo odprtino za upravljanje in ga zavrtite za 180° v smeri urinega kazalca, dokler ne zaslišite glasu zapiranja; osrednji indikator plošče je v položaju D; stikalo bo vklopljeno, nato pa je napajanje končano.

Izklop

1. Izklopite: Ročaj za upravljanje vstavite v spodnjo odprtino za upravljanje in ga zavrtite za 180° v nasprotni smeri urnega kazalca, dokler ne zaslišite ločilni zavorni glas (gumb za neposredno uporabo, če obstaja gumb); sredina plošče je v položaju, nato stikalo bo izklopljen.
2. Preverite, ali je zaslon v živo pripravljen za zagotovitev, da je kabelska soba električno nevtralna; vstavite krmilno ročico v zgornjo odprtino za upravljanje in zavrtite za 180° v smeri urinega kazalca, dokler ne zaslišite glasu zapiranja; osrednji indikator je plošča na mestu in spodnja vrata so odklenjena; stikalo za ozemljitev je zaprto in nato pride do prekinitve napajanja je končan.

Prevoz in skladiščenje

Ko je stikalna omarica pritrjena na spodnjo ploščo, jo je mogoče odstraniti z viličarjem. Ko ni pritrjen na dno ploščo, je treba stikalno omarico dvigniti ali prenašati kot celoto, vendar jo je treba kadar koli prevažati navpično in ga ne smete prevrniti, da preprečite poškodbe komponent v ohišju. Stikalne naprave (tudi z zunanjo embalažo) ne sme biti dolgo časa shranjen zunaj.

Vzdrževanje

◇ V normalnih okoliščinah omarica za obroče ne potrebuje vzdrževanja tri leta.

◇ Enovzmetni in dvovzmetni pogonski mehanizmi bremenskega stikala ne potrebujejo vzdrževanja in ne potrebujejo kakršno koli mazanje.

◇ Relejno zaščitno napravo je treba pred vgradnjo preveriti v skladu z zahtevami proizvajalca delovanje.

◇ Vzdrževalni cikel omarice obročnega omrežja je običajno enkrat letno in posebni vzdrževalni ukrepi se izvede na naslednji način:
(1) Zategnite vse električne povezave (glavno vodilo, stikala, kable, merilne instrumente) v skladu z zahteve navodil za namestitev.
(2) Vakuumirajte vse komponente (glavno stikalo, pomožno stikalo, sprožilni mehanizem, motor itd.) in videz prevodnosti pregled.
(3) Izvedite eno operacijo zapiranja/odpiranja vseh stikal, vključno s stikalom za ozemljitev.
(4) Vklopite pomožno krmilno napajanje (ne dajajte signala daljinskega upravljalnika) za električno zaporedno delovanje.

Naročite blago

Naslednji dokumenti in priloge bodo predani skupaj z omaro, ko bo stikalna omara zapustila tovarno:

◇ Certifikat o ustreznosti izdelka
◇ Navodila za uporabo izdelka
◇ Podatki o inženiringu izdelka
◇ Dodatki za stikalne omare:
◇ Vsaka montažna kombinacija je opremljena z ročajem za upravljanje stikala za obremenitev.

Uporabniki morajo ob naročilu izdelkov navesti naslednje podatke:

◇ Shema ožičenja glavnega tokokroga in posebne tehnične zahteve
◇ Načrt namestitve stikalne naprave.
◇ Specifikacije modela komponent stikalne omare in shematski diagram pomožne zanke, krmilne zanke (če potrebno)
◇ Druge posebne zahteve za pisne informacije.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu
