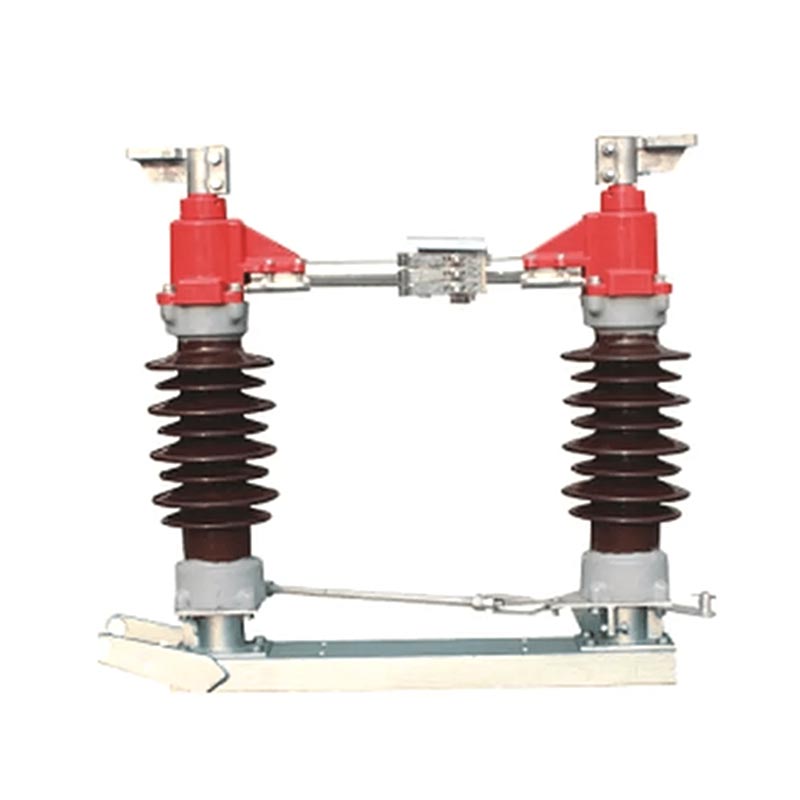

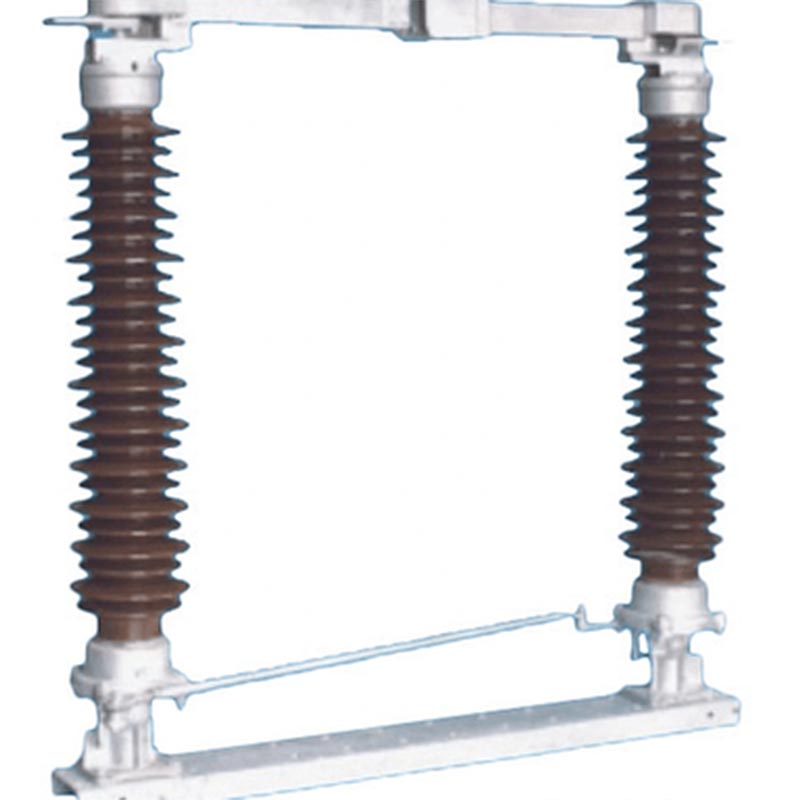

Odklopno stikalo za zunanjo postajo

Odklopno stikalo za zunanjo postajo Usune GW4 je osrednji izdelek, ki je bil neodvisno razvit in proizvaja Usune. Primeren je za AC tokokroge z nazivno frekvenco 50Hz in nazivno napetostjo 35kV do 170kV. Uporablja se predvsem za odpiranje in zapiranje tokokroga v pogojih brez obremenitve, zato je nepogrešljiva varnost komponent v sistemih za prenos in distribucijo električne energije. Lahko služi tudi kot osnovna enota za izvedene izdelke v isti seriji, ki ponuja močno razširljivost za izpolnjevanje različnih projektnih potreb.

Odklopno stikalo za zunanjo postajo ima vodoravno rotacijsko preklopno strukturo, ki je stabilna mehanske lastnosti, visoka stopnja izolacije, močna odpornost proti onesnaževanju in priročna namestitev ter vzdrževanje. Učinkovito izolira napajalnike, zagotavlja varnost vzdrževanja električne opreme in dokonča preklopne operacije brez obremenitve, zaradi česar je primeren za različna težka zunanja okolja, kot je visoka nadmorska višina, nizka temperatura in močno onesnaženje.

Osnovne funkcije izdelka

1. Izolacija napajanja: Učinkovito odklopi opremo iz električnega omrežja, kar zagotavlja varnost vzdrževanja osebje in oprema;
2. Dolgoročna nosilnost: lahko daljša obdobja stabilno prenaša nazivni obremenitveni tok, kar zagotavlja neprekinjeno napajanje dobava;
3. Preklapljanje brez obremenitve: Dokonča preklapljanje brez obremenitve neobremenjenih vodov in transformatorjev ter preklop zbiralk delovanje, ki izpolnjuje potrebe po prilagodljivem prilagajanju električnega omrežja;
4. Zaščita ozemljitve: lahko se konfigurira z ozemljitvenim stikalom, kot je potrebno za doseganje zanesljive ozemljitve tokokroga, nadaljnje izboljšanje obratovalne varnosti.

Standardi skladnosti

Da bi zagotovili kakovost izdelkov in varnost delovanja, serija Usune GW4 strogo upošteva mednarodne standarde merodajnih standardov, vključno z IEC 62271-102 "Visokonapetostna AC ločilna stikala in ozemljitvena stikala" in IEC 60694 "Splošni tehnični pogoji za visokonapetostne stikalne in krmilne naprave". Tovarna izvaja a strog postopek nadzora kakovosti. Vsak izdelek je podvržen obsežnemu testiranju delovanja, preden zapusti tovarni, da zagotovi, da vsi parametri izpolnjujejo standardne zahteve.

Tehnični parametri izdelka Serija Usune GW4 vključuje več modelov, kot so GW4(A)-35(D)(W), GW4(A)-126(D)(W), in GW4(A)-170(D)(W), z nazivnimi tokovi v razponu od 630A do 2500A, primeren za različne nivoje napetosti in obremenitev scenariji. Osnovni tehnični parametri (ključni kazalniki) so naslednji:

Poleg tega so izdelki opremljeni z ročnimi upravljalnimi mehanizmi CS11, CS17D in CS14G ter električnimi CJ2. delovni mehanizmi. Konfiguracije pomožnega stikala so optimizirane glede na vrsto mehanizma, ki ga je treba zagotoviti prilagodljivo in zanesljivo delovanje.

Glavna struktura izdelka

1. Zatesnjeno ohišje ležaja

Dvojno zatesnjena zasnova, sklop gredi podpirata dva radialna kroglična ležaja, kar učinkovito preprečuje vdor vlage, prahu in škodljivih plinov.

2. Samodejni kontaktni prst

Srednji kontakt uporablja samodejni kontaktni prst, kar odpravlja potrebo po vzmeti. Zanaša se na svoje elastičnost za vpenjanje kontakta, kar zagotavlja stabilen kontakt in zmanjšuje stroške vzdrževanja.

3. Prepletena struktura

Glavni prevodni tokokrog in ozemljitveno stikalo sta opremljena z zaklepnim mehanizmom, ki zagotavlja, da ozemljitveno stikalo se ne more zapreti, ko je glavno vezje zaprto, in obratno, kar preprečuje napačno delovanje.

4. Fleksibilna povezava

Fleksibilna povezava znotraj izhodne baze je trdno pritrjena na prevodno palico in priključno ploščo. Brez olja samomazalni ležaji zagotavljajo gladko vrtenje in podaljšujejo življenjsko dobo.

Osnovne funkcije

1. Profesionalno oblikovanje + patentna zaščita

Usune ima strokovno ekipo za raziskave in razvoj z dolgoletnimi izkušnjami pri načrtovanju visokonapetostne električne opreme. The Struktura prevodne komponente serije GW4 je pridobila nacionalni patent za uporabni model. Kontaktni prst uporablja a nov material z visoko trdnostjo, visoko prevodnostjo in visoko elastičnostjo, ki preprečuje težave, kot je korozija na vzmeti, zmanjšana vpenjalna sila zaradi toplotnega žarjenja in povečana kontaktna odpornost.

2. Zrela zmogljivost + zanesljiva tehnologija

Serija GW4 je na trgu že vrsto let z zrelo proizvodno tehnologijo in stabilnim delovanjem. Vrtljive komponente so zasnovane brez vzdrževanja, deli menjalnika pa uporabljajo zatiče iz nerjavečega jekla z najlonskimi pušami, ki vsebujejo molibdenov disulfid. Jeklene komponente so podvržene vročemu cinkanju, da se zagotovi gladkost delovanje in dolgoročno preprečevanje rje.

3. Standardna skladnost + strog nadzor kakovosti

Kot profesionalni proizvajalec se Usune v svojem proizvodnem procesu strogo drži mednarodnih standardov. The tovarna se ponaša s celovitim sistemom nadzora kakovosti, ki nadzira celoten proces od nabave surovin do sestavljanja in testiranja izdelka. Izdelki so prestali številne avtoritativne teste in certifikate ter njihove učinkovitost je splošno priznana v industriji.

4. Zanesljiva kakovost + celovita storitev

Usune daje prednost zadovoljstvu strank, zagotavlja celovito predprodajno svetovanje, navodila za namestitev in poprodajne storitve vzdrževanja. Izdelki imajo dolgo življenjsko dobo in nizke stroške vzdrževanja ter tovarne zagotavlja celovito poprodajno podporo za reševanje skrbi strank.

Aplikacijsko okolje

Odklopno stikalo za zunanjo postajo Usune GW4 je zasnovano za težka zunanja okolja, razstavljanje močna okoljska prilagodljivost. Pogoji delovanja morajo izpolnjevati naslednje zahteve: nadmorska višina ne presega 2000m; temperatura okolice -40 ℃ do +40 ℃; hitrost vetra ne presega 34 m/s; seizmična intenziteta ne presega 8 stopinj; debelina glazure ne presega 10 mm; odsotnost močnega prahu, kemične korozije, močnih vibracij in vnetljive/eksplozivne nevarnosti; in raven namestitveni temelj. Če uporabnikovo aplikacijsko okolje presega zgoraj navedenih zahtev, se je mogoče z Usune dogovoriti za rešitev po meri.

Primer uporabe v resničnem svetu

Ime projekta: Projekt prenove 110 kV zunanje transformatorske postaje na severu Kitajske

Ozadje projekta: Ta transformatorska postaja se nahaja v severnem kitajskem mestu, ki se sooča s hudimi zimami (najmanj temperatura -35 ℃) in pogosti močni vetrovi. Prvotno ločilno stikalo je trpelo zaradi slabe nizke temperature odpornost, nestabilno delovanje in visoki stroški vzdrževanja. Po celoviti primerjavi je projektna skupina izbral odklopno stikalo Usune GW4-126(D)(W)/1250 za zunanjo postajo. Usune je zagotovil popoln izdelek paket in storitve vodenja pri namestitvi.

Rezultati uporabe: Izdelek je deloval stabilno 3 leta po zagonu, kar je odlično odpornost na nizke temperature in odpornost na veter. Njegovo odpiranje in zapiranje je prilagodljivo in zanesljivo. The samočistilna kontaktna funkcija učinkovito preprečuje okvare kontaktov zaradi nabiranja prahu in snega ter zasnova brez vzdrževanja zmanjšuje dnevno vzdrževalno obremenitev transformatorske postaje. Lastnik projekta visoko priznava učinkovitost in poprodajne storitve izdelkov Usune in je podpisal dolgoročno sodelovanje sporazum z Usunejem, ki ga imenuje za pooblaščenega proizvajalca za poznejše projekte obnove transformatorskih postaj.

pogosta vprašanja

V1: Kaj naj storim, če se odklopno stikalo serije Usune GW4 med uporabo ne odpre ali zapre pravilno?

A1: Najprej vizualno preverite, ali je ojnica deformirana, ali je spoj ohlapen in ali sponka je ohlapna ali drsi. Treba je zamenjati deformirano ojnico; ohlapni spoji in objemke morajo biti privijte z momentnim ključem v skladu z navorom, navedenim v priročniku (glejte tabelo 5). Če priročnik delovni navor se močno poveča, je lahko posledica posušenega maziva na vrtljivih delih ali rje na zatič gredi. Očistite in namažite vrtljive dele, da zagotovite nemoteno delovanje.

V2: Kakšni so vzdrževalni cikli in ključne točke za odklopna stikala serije Usune GW4?

A2: Izdelek je zasnovan tako, da ne potrebuje vzdrževanja, vendar priporočamo redne preglede in vzdrževanje dolgoročno stabilno delovanje: preprost pregled na kraju samem je treba opraviti vsaki 2 leti; ko ni v službi, vzdrževanje je treba izvajati vsakih 5 let ali vsakih 2000 operacij; večji remont je treba opraviti vsak 10 let ali vsakih 5000 operacij. Ključne točke vzdrževanja vključujejo: preverjanje celovitosti mehanskih delov in izolatorjev, merjenje upora glavnega prevodnega tokokroga, preverjanje tesnosti vijakov in testiranje delovno stanje pomožnih stikal in zapornih električnih komponent.

Navodila za dobavo in naročanje izdelkov

1. Popolnost dobave izdelka: vsako dobavljeno stikalo za odklop in ozemljitev serije Usune GW4 ima priloženo montažni pribor in pogonski mehanizem po naročilu uporabnika, skupaj s certifikatom izdelka, priročnik za namestitev in uporabo ter seznam dodatne opreme za nemoteno namestitev in uporabo.

2. Navodila za naročanje Pri naročanju navedite: model izdelka, ime, nazivni tok, nazivno napetost, ali ozemljitveno stikalo je konfigurirano (enojna ozemljitev/dvojna ozemljitev); tip, model in ime delovanja mehanizem; napajanje in nazivna napetost elektromagnetne ključavnice (če obstaja); model in krmilna napetost električni pogonski mehanizem (če obstaja). Če so potrebni posebni tehnični dokumenti ali pribor za namestitev, navedite ob naročilu.

1. Podstavek za dotik prstov
2. Dotik prstov
3. Magnetna ključavnica
4. Vijak
5. Kontakt
Slika 2 Shematski diagram prevladujočih električnih kontaktnih točk

1. Statična kontaktna glava brušenega noža
2. Kontaktni prst
3. Pozicijska plošča
4. Cev z brušenim nožem
Slika 3 Shematski diagram položaja ozemljitvene cevi in ​​pozicionirne plošče

Slika 4 Diagram dvigovanja
