Visokonapetostni odklopnik

Visokonapetostni ločilniki serije Usune GW8 in GW13 za nevtralne ozemljitvene sisteme transformatorja so visokonapetostni na prostem električna oprema, posebej zasnovana za sisteme ozemljitve nevtralne točke transformatorja. Primerno za 50Hz/60Hz AC sistemi so na voljo v specifikacijah napetosti 40,5 kV, 72 kV in 110 kV. Njihova glavna funkcija je varno preklapljanje stanje povezave nevtralne točke transformatorja v pogojih brez obremenitve, ki izpolnjuje varnostne zahteve za moč preklop načina delovanja sistema in vzdrževanje opreme.

Modeli izdelkov in delovni mehanizmi

1. Serija GW8: lahko je opremljena z električnim upravljalnim mehanizmom tipa CJ ali ročnim upravljalnim mehanizmom tipa CS8, primeren za scenarije ozemljitve nevtralne točke v običajnih transformatorskih postajah.

2. Serija GW13: lahko je opremljena z električnim upravljalnim mehanizmom tipa CJ ali ročnim upravljanjem tipa CS14 mehanizem, ki ponuja bolj prilagodljivo delovanje in večjo zanesljivost.

Struktura izdelka

Visokonapetostni odklopniki serij GW8 in GW13 za nevtralne ozemljitvene sisteme transformatorja uporabljajo enopolni strukturo, večinoma sestavljeno iz telesa droga in delovnega mehanizma.

1. Telo droga

Vključuje podnožje, izolator stebra, prevodno roko, kontakte itd. Izolator stebra zagotavlja zanesljivo električno izolacija, prevodna roka in kontakti tvorijo glavno prevodno vezje, osnova pa zagotavlja stabilnost namestitev.

2. Mehanizem delovanja

Poganja prevodno roko, da se vrti prek povezave, s čimer se realizira odpiranje in zapiranje odklopnika stikalo. Natančno pozicioniranje in stabilno delovanje zagotavljata jasen in zanesljiv odklop po odprtju.

Lastnosti in prednosti izdelka

1. Visoka varnostna učinkovitost

Uporablja visokokakovostne izolacijske materiale in natančno zasnovo kontaktov z odlično izolacijsko trdnostjo in zmogljivost gašenja obloka, ki zagotavlja varno preklapljanje brez obremenitve.

2. Prilagodljivo delovanje

Podpira tako električne kot ročne načine delovanja, prilagaja se samodejnemu nadzoru in ročnemu delovanju na mestu potrebe različnih scenarijev.

3. Močna okoljska prilagodljivost

Zasnovan posebej za uporabo na prostem, odporen na visoke in nizke temperature, vlago, korozijo in onesnaženje, primeren za različna težka zunanja okolja.

4. Stabilno in zanesljivo delovanje

Stroga izbira materialov in nadzor procesa, skupaj s celovitim sistemom vodenja kakovosti, povzročijo a nizka stopnja napak in dolgoročno stabilno delovanje.

5. Enostavna struktura in priročno vzdrževanje

Kompaktna struktura, enostavna namestitev in vzdrževanje, učinkovito zmanjšanje naknadnega delovanja in vzdrževanja stroški.

Primer uporabe

Primer 1: mestna transformatorska postaja 220 kV na vzhodu Kitajske

220kV mestna centralna transformatorska postaja na vzhodu Kitajske uporablja visokonapetostni odklopnik Usune GW8-110kV za transformator Nevtralni ozemljitveni sistem za njegov glavni transformator. Ta transformatorska postaja je odgovorna za oskrbo mesta z električno energijo center, ki zahteva izjemno visoko zanesljivost in varnost opreme. Od zagona leta 2022 je oprema je uspešno zaključil na tisoče operacij preklopa nevtralne točke. Med letnim vzdrževanjem in mrežo prilagoditve načina delovanja, njegovo prilagodljivo delovanje in zanesljivo delovanje kontakta so učinkovito zagotovili osebna varnost vzdrževalcev in stabilno delovanje elektroenergetskega omrežja.

Študija primera 2: Podpostaja severozahodne vetrne elektrarne

Velika transformatorska postaja vetrne elektrarne na severozahodu Kitajske je izbrala visokonapetostne odklopnike Usune GW13-72kV za nevtralni ozemljitveni sistem transformatorja. Regija ima težke naravne razmere, z velikimi temperaturnimi razlikami, močnimi vetrovi in peščene nevihte ter visoko nadmorsko višino. Izdelki serije GW13 z odlično prilagodljivostjo na prostem in korozijo odpornosti, stabilno delujejo več kot tri leta in učinkovito sodelujejo s transformatorjem vetrne elektrarne zaščitni sistem ozemljitve nevtralne točke, ki zagotavlja varno in stabilno delovanje vetrne elektrarne sistem in nemoteno omrežno povezavo električne energije.

Glavni tehnični parametri

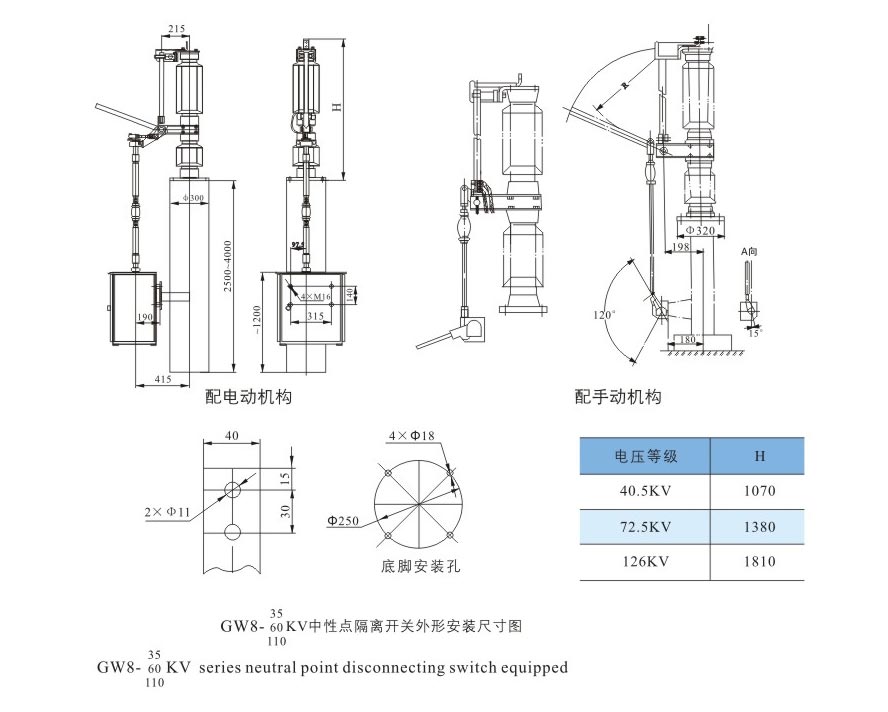

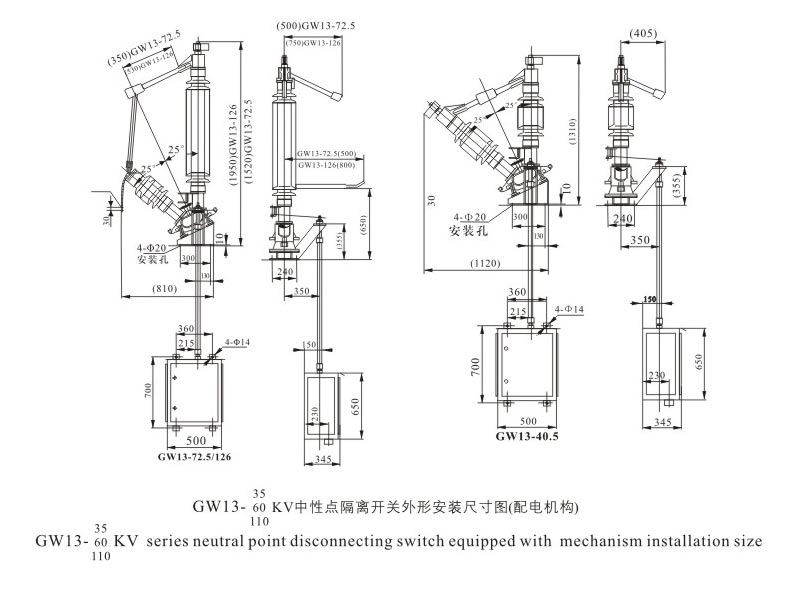

Zunanje dimenzije

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

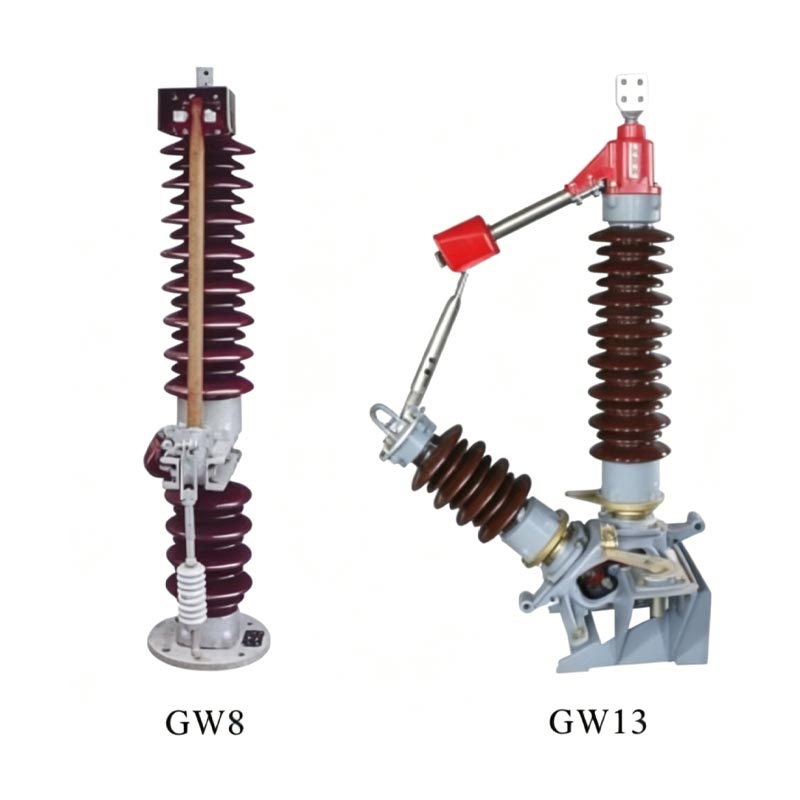

V1: Kakšne so glavne razlike med izklopnimi stikali nevtralne točke serije Usune GW8 in GW13?

O: Glavna razlika je v ujemajočem se delovnem mehanizmu in nekaterih strukturnih oblikah. Serija GW8 je opremljen z električnim mehanizmom tipa CJ ali ročnim mehanizmom tipa CS8; serija GW13 je opremljena z a Električni mehanizem tipa CJ ali ročni mehanizem tipa CS14. Strukturno ima optimiziran rotacijski kontakt zasnovo, ki ponuja izboljšane samočistilne zmogljivosti in boljšo primernost za težka zunanja okolja.

V2: Ali se lahko stikala za nevtralno ozemljitev Usune uporabljajo na območjih z visoko nadmorsko višino in visoko temperaturo?

O: Da. Ta serija je zasnovana posebej za uporabo na prostem, z močno okoljsko prilagodljivostjo. Lahko deluje običajno na nadmorskih višinah ≤1000 m (višje nadmorske višine je mogoče prilagoditi) in pri temperaturah od -40 ℃ do +40 ℃. To ima odlično odpornost na vlago, odpornost proti onesnaževanju in odpornost proti koroziji. Posebna protikorozijska in v skladu z zahtevami uporabnika se lahko zagotovi obdelava proti zmrzovanju.

Zaključek

Transformatorji serije Usune GW8 in GW13 (visokonapetostni odklop za sistem ozemljitve nevtralnega transformatorja) so visokokakovostni izdelki, ki vključujejo napredno tehnologijo, zanesljivo kakovost in odlično zmogljivost. Kot a profesionalni proizvajalec in dobavitelj na Kitajskem, Usune vedno spoštuje načela kakovosti najprej in stranka predvsem, ki zagotavlja varne, zanesljive in učinkovite rešitve visokonapetostne električne opreme za globalno uporabo odjemalci elektroenergetskega sistema. Med njimi so se izdelki z ozemljitvenimi stikali za nevtralno točko zelo razširili priznanje in zaupanje strank v elektroenergetskem sektorju zaradi bogatih praktičnih izkušenj pri uporabi in celovito poprodajno storitev.
