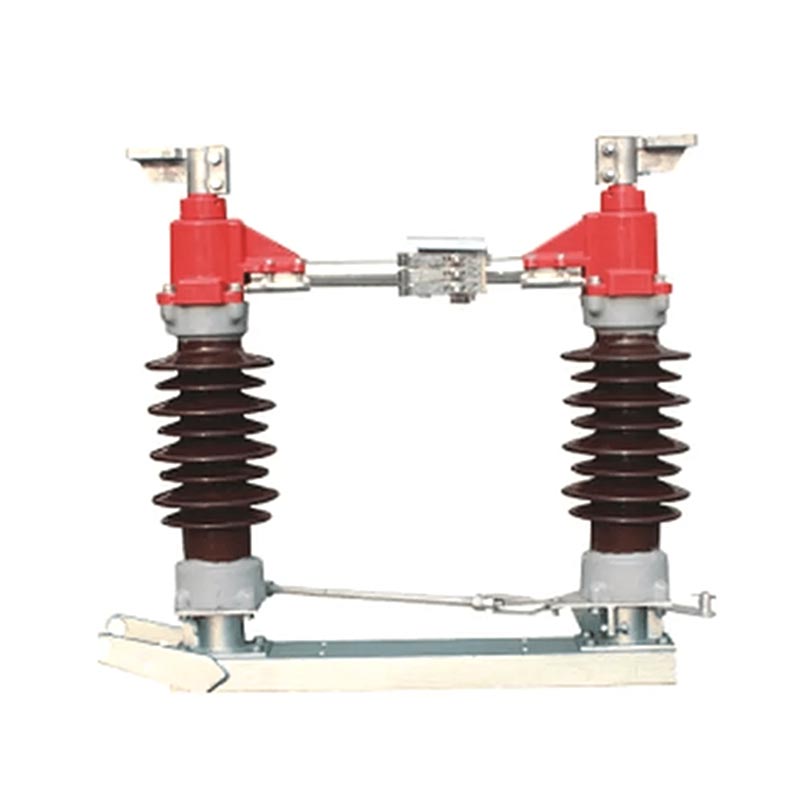

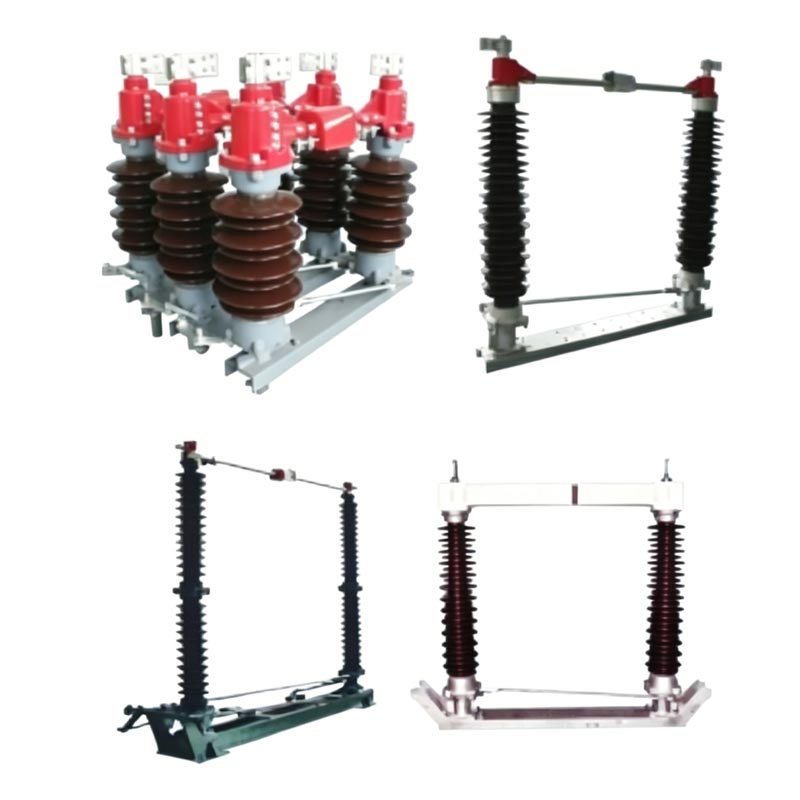

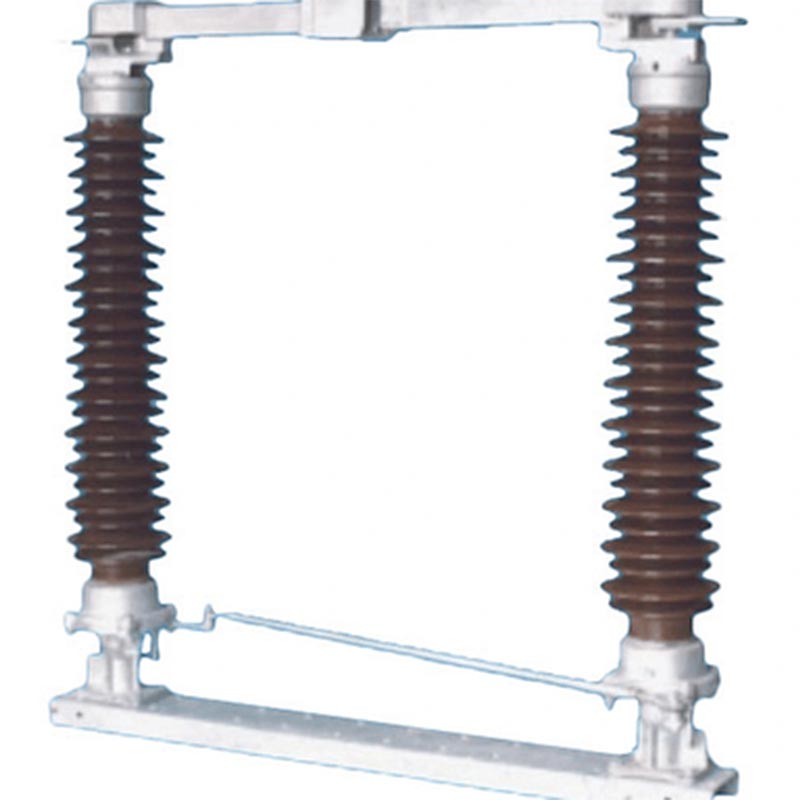

Izolacijsko stikalo Zunanje ročno motorizirano

Izolacijsko stikalo Outdoor Manual Motorized je osrednji izdelek podjetja Usune, posebej zasnovan za uporabo na prostem AC vezja z nazivno frekvenco 50Hz in nazivno napetostjo 35kV~170kV. Je ključni del opreme za zagotavljanje varnega in stabilnega delovanja elektroenergetskih sistemov in lahko služi tudi kot osnovna enota za to serijo derivati. Izdelki so izdelani v strogem skladu z IEC 62271-102 "Visokonapetostni AC ločilna in ozemljitvena stikala" in IEC 60694 "Splošni tehnični pogoji za visokonapetostne stikalne naprave in krmilne naprave," zagotavljanje strokovnega znanja in zanesljivosti izdelkov.

To stikalo ima vodoravno rotacijsko preklopno strukturo, ki se ponaša z visoko stopnjo izolacije in močnim onesnaženjem odpornost, stabilna mehanska zmogljivost ter priročna namestitev in vzdrževanje. Podpira ročno in električno delovanje in se lahko po potrebi konfigurira z ozemljitvenim stikalom. Prilagodljiv je na težke zunanje pogoje okoljih, kot so velika nadmorska višina, nizke temperature in močno onesnaženje. Kot zanesljiv dobavitelj, Usune strogo spoštuje mednarodne standarde in strogo nadzoruje kakovost izdelkov, da strankam zagotovi visoko kakovost, varna in trpežna ločilna stikala.

Osnovni scenariji uporabe

Zunanje ročno motorizirano izolacijsko stikalo se pogosto uporablja v sistemih za prenos in distribucijo električne energije na prostem v električnih omrežjih, industrijskih in rudarskih podjetjih, urbani gradnji in proizvodnji nove energije. Je primeren za aplikacije, ki zahtevajo pogosto izolacijo električne energije in varnostno vzdrževanje, in je še posebej primeren za težka zunanja okolja, ki učinkovito zagotavljajo kontinuiteto in varnost napajanja.

Osnovni parametri izdelka

Izdelek se ponaša z odlično tehnično zmogljivostjo in pokriva različne specifikacije. Njegovi osnovni parametri so kot sledi:
- Nazivna napetost: 35kV~170kV
- Nazivni tok: 630A~2500A
- Nazivni kratkotrajni tok: 20kA/s~50kA/s
- Nazivni maksimalni vzdržni tok: 50kA~125kA
- Upor glavnega tokokroga: ≤125μΩ (se razlikuje glede na model)
- Prenosna napetost ene minute električne frekvence: 80kV~200kV
- Prenosna napetost impulza strele: 115kV~860kV (se razlikuje glede na model in stikalo za ozemljitev)
- Mehanizem delovanja: ročni (serije CS11, CS17D, CS14G) ali električni (tip CJ2)

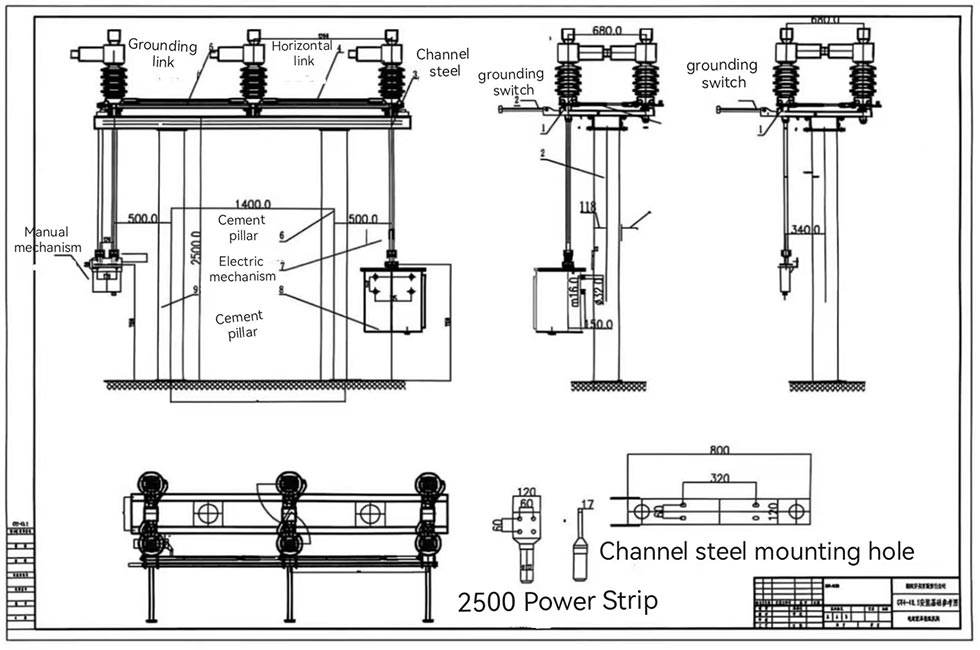

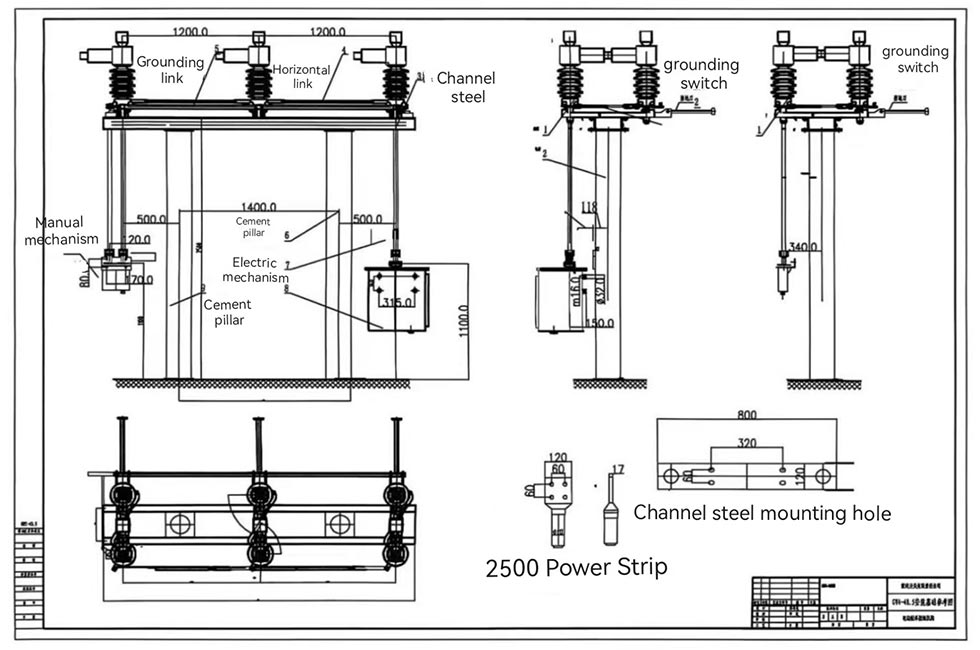

Glavna struktura izdelka

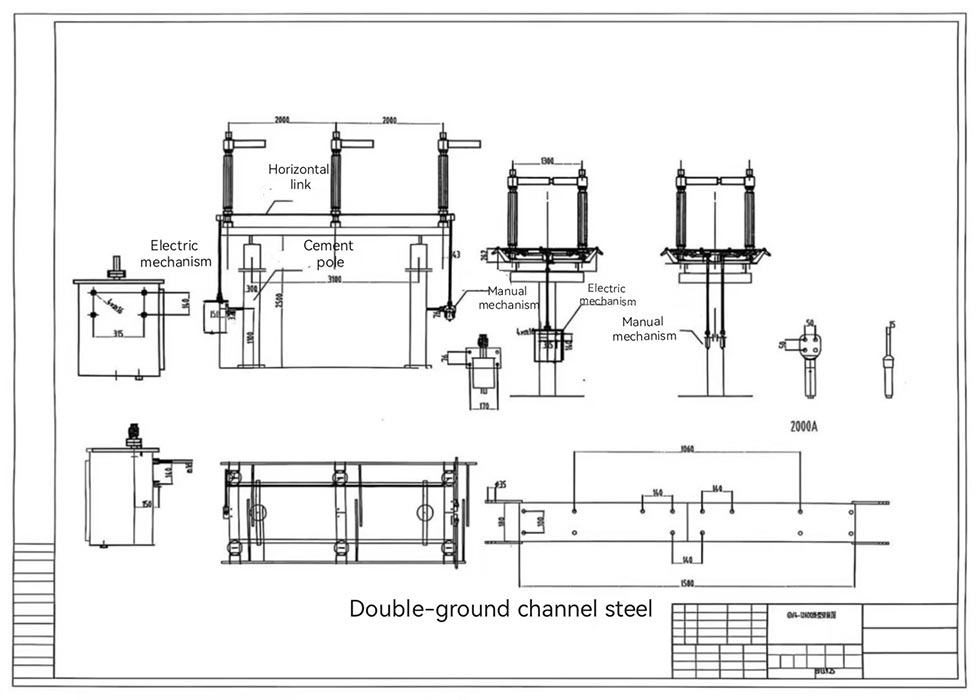

Izolacijsko stikalo Zunanje ročno motorizirano uporablja strukturo stiskanja rok z dvojnim stebrom. Vsaka faza je sestavljena iz baze, izolatorji stebrov, odhodni terminali in kontakti. Oba izolatorja sta nameščena vzporedno drug z drugim ležišča ležajev na obeh koncih podnožja in pravokotno na podnožje. Glavni prevodni del se vrti približno 90° z izolatorji. Srednji kontakt ima samočistilno vrtljivo strukturo, ki odstranjuje prah in umazanija iz kontakta med odpiranjem in zapiranjem, kar zagotavlja zanesljiv stik. Vrtljivi deli so zaprti, zasnova brez vzdrževanja, komponente menjalnika pa uporabljajo zatiče iz nerjavečega jekla in molibden najlonske puše, ki vsebujejo disulfide, ki so odporne proti koroziji in ne rjavijo.

Glavne lastnosti izdelka

1. Visoka zanesljivost

Kontaktni prsti uporabljajo novo vrsto materiala z visoko trdnostjo, visoko prevodnostjo in visoko elastičnostjo. Zanašajo se na njihova lastna elastičnost za vpenjanje kontaktov, s čimer se izognejo odpovedi kontakta zaradi korozije vzmeti in toplotnega žarjenja. Ta struktura prevodne komponente je pridobila nacionalni patent za uporabni model.

2. Prilagodljivost težkemu okolju

Prilagodljiv na nadmorske višine ≤2000 m, temperature okolice -40 ℃ do +40 ℃, hitrosti vetra ≤34 m/s in potresno intenzivnost ≤8 stopnje. Plazna pot izpolnjuje zahteve razreda III ali IV GB/T5582. Močna odpornost na onesnaženje in zaledenitev (debelina ledu ≤10 mm).

3. Dvojni načini delovanja

Podpira tako ročno kot električno delovanje, ki ga je mogoče izbrati po potrebi. Ročni mehanizem je enostaven za upravljanje, medtem ko električni mehanizem (tip CJ2) poganja AC motor prek reduktorja, kar zagotavlja visoko učinkovitost in zmogljivost, ki prihrani delo.

4. Varnostna zapora

Ko je opremljen z ozemljitvenim stikalom, sta glavno prevodno vezje in ozemljitveno stikalo zanesljiva zaklenjeno, kar zagotavlja, da se ozemljitveno stikalo ne more zapreti, ko je glavni tokokrog zaprt, in obratno, preprečevanje nenamernega delovanja.

5. Priročna namestitev in vzdrževanje

Medfazne in navpične povezovalne palice imajo vpenjalno strukturo, ki odpravlja potrebo po zatičih in varjenje, kar ima za posledico visoko učinkovitost namestitve. Vrtljivi deli ne potrebujejo vzdrževanja, kar poenostavlja rutino preglede in vzdrževanje, kar zmanjšuje dolgoročne obratovalne stroške.

1. Podstavek za dotik prstov
2. Dotik prstov
3. Magnetna ključavnica
4. Vijak
5. Kontakt

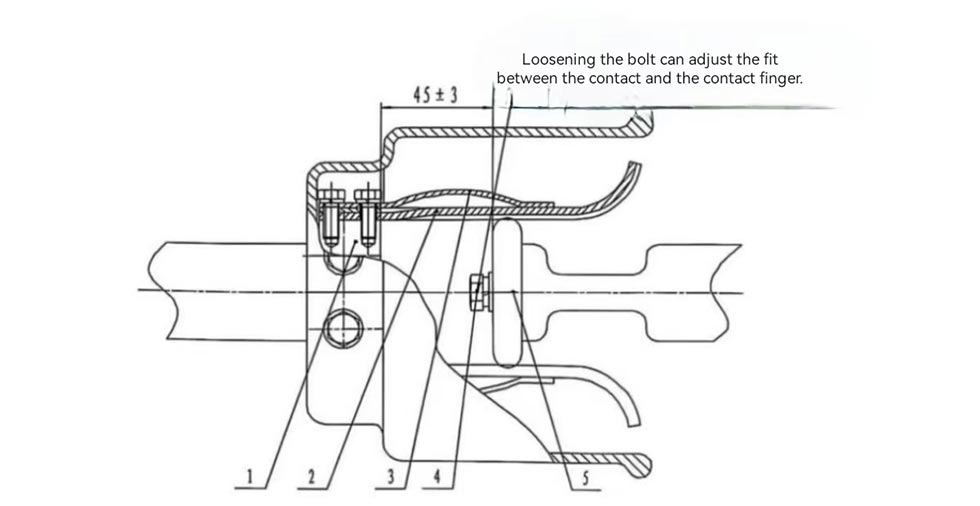

Slika 2 Shematski diagram prevladujočih električnih kontaktnih točk

1. Statična kontaktna glava brušenega noža
2. Kontaktni prst
3. Pozicijska plošča
4. Cev z brušenim nožem

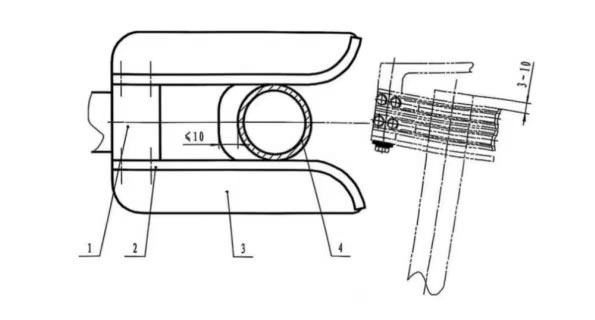

Slika 3 Shematski diagram položaja ozemljitvene cevi in ​​pozicionirne plošče

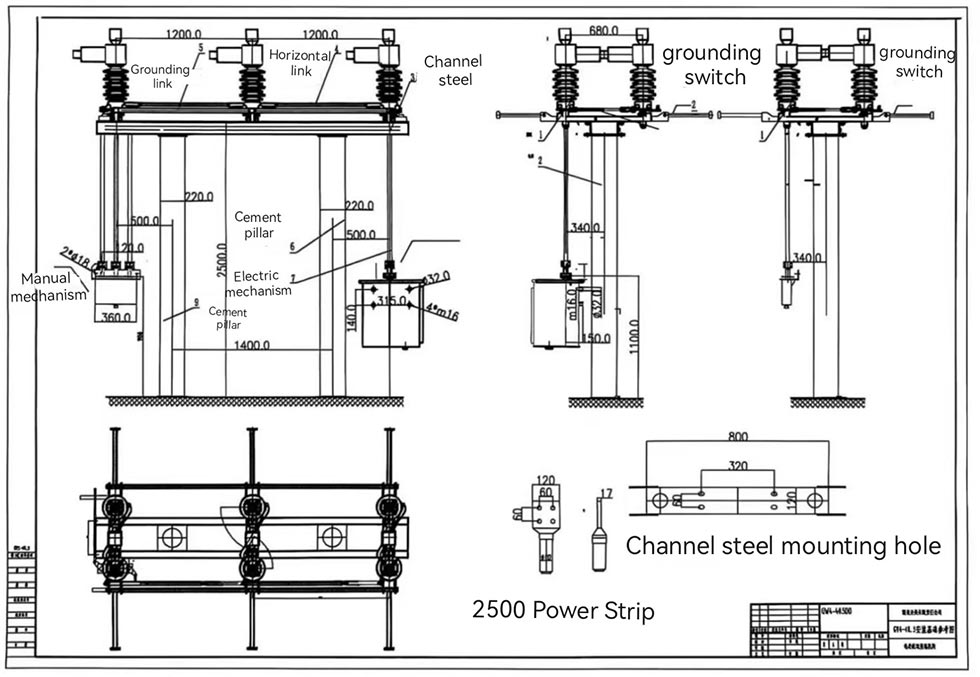

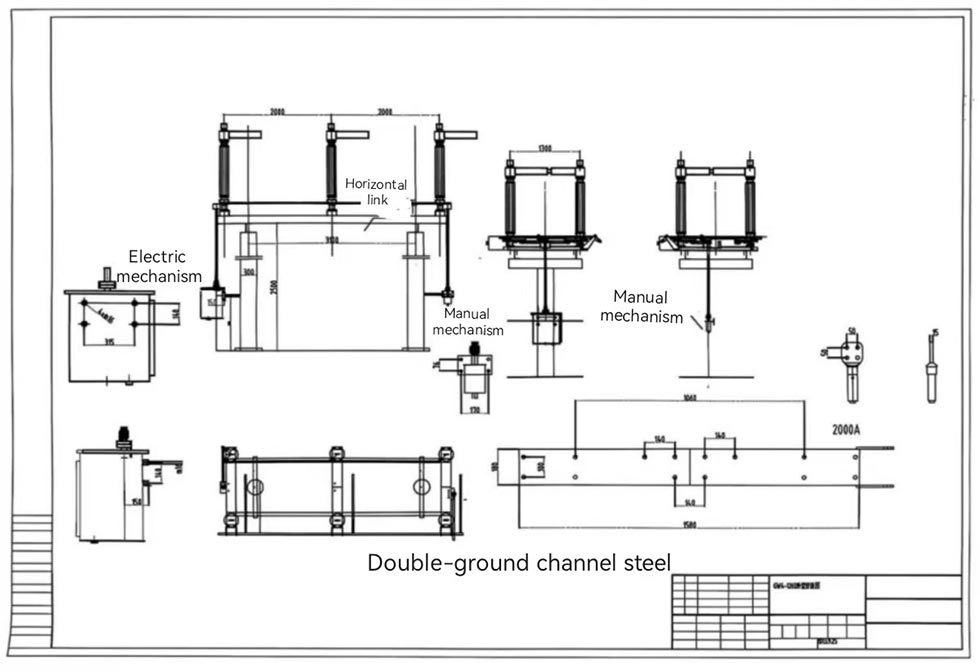

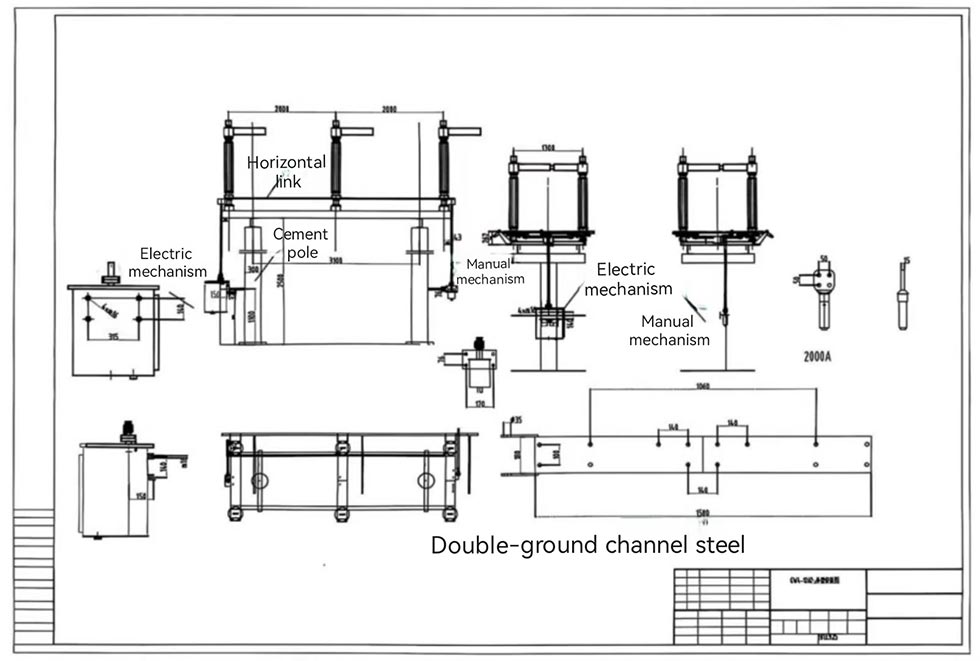

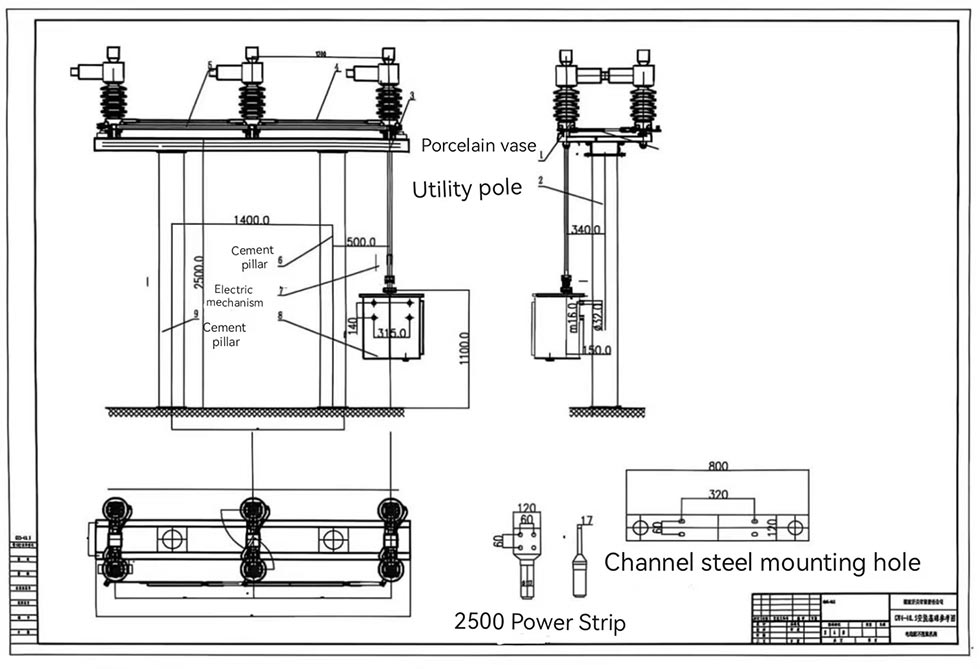

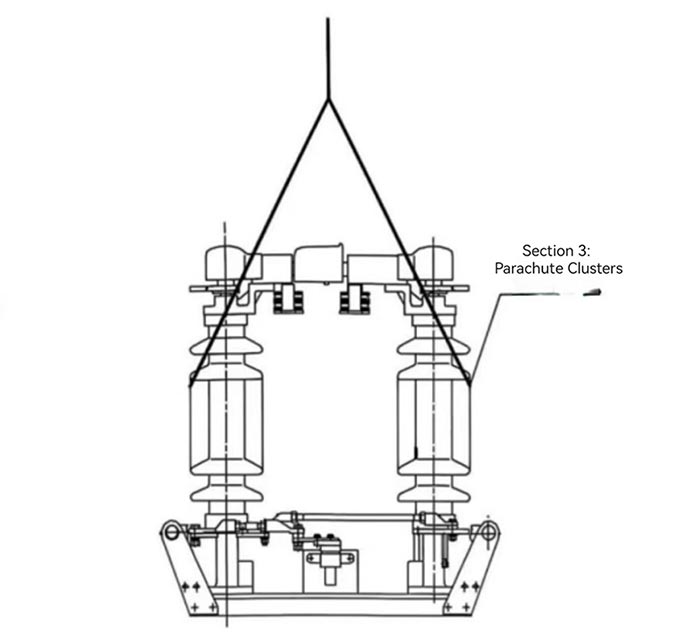

Slika 4 Diagram dvigovanja

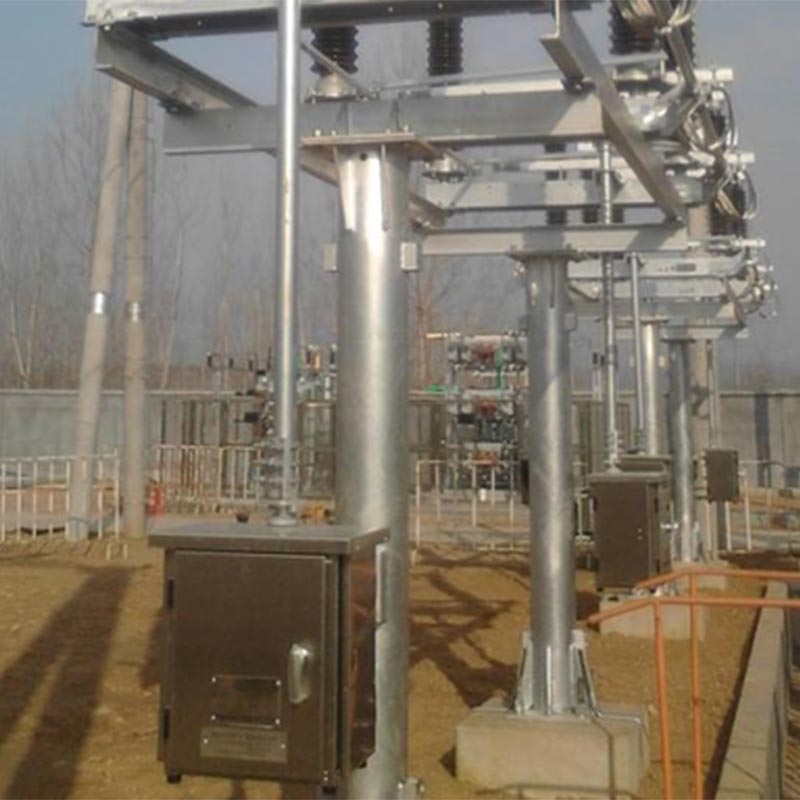

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Študija primera: Projekt električnega omrežja na visoki nadmorski višini na zahodu Kitajske

Podjetje za elektroenergetsko omrežje na zahodu Kitajske se loteva projekta nadgradnje 110 kV daljnovoda. Nahaja se na naslovu an Na nadmorski višini 1800 m se projekt sooča s povprečno letno temperaturo od -15 ℃ do 25 ℃, pogostimi močnimi vetrovi in močno sneženje pozimi. Projekt je izbral odklopna stikala Usune GW4(A)-126(D)(W)/1250 (opremljena s CJ2 električni pogonski mehanizmi in ozemljitvena stikala). V zadnjih treh letih se je izdelek izkazal odlična okoljska prilagodljivost, brez poškodb izolatorja ali kontaktnega pregrevanja. Odpiranje in zapiranje delovanje poteka nemoteno in še vedno lahko deluje normalno, tudi če se pozimi nabere 8 mm ledu, kar zagotavlja stabilno delovanje električnega omrežja. Kot proizvajalec je Usune zagotavljal navodila za namestitev na kraju samem in redno vzdrževalne storitve za projekt, s čimer si je stranka prislužila visoko pohvalo.

pogosta vprašanja

V1: Kaj naj storim, če se ročni obratovalni moment zunanjega odklopnega stikala Usune med uporabo poveča?

A1: Glavni razlog za povečan navor ročnega delovanja je, da je mazalno olje v vrtljivih delih prenosni sistem se je izsušil, postal umazan ali so zatiči gredi zarjaveli, kar vodi do povečanega prenosa odpornost. Rešitev: Najprej ustavite delovanje. Po potrditvi, da je ločilno stikalo v odprtem položaju in visokonapetostni vod ozemljite, razstavite vrteče se dele, očistite nakopičeno umazanijo in rjo ter nanesite ustrezno količino lubrikanta. Če težave ne odpravite, se obrnite na ekipo poprodajne službe Usune za strokovno popravilo. Tovarna Usune ima strokovno servisno osebje in rezervne dele za pravočasno podporo.

V2: Ali se lahko izolacijsko stikalo Usune Outdoor Manual Motorized uporablja na območjih z močno kemično korozijo? Če je tako, kakšne previdnostne ukrepe je treba sprejeti?

A2: Lahko se uporablja na območjih z blago do zmerno kemično korozijo. Ključni varnostni ukrepi: 1. Obvestite dobavitelja o stopnjo korozije okolja ob naročilu. Usune bo prilagodil protikorozijsko obdelavo (kot je vroče potapljanje cinkanje armiranih jeklenih komponent in izbira posebnih protikorozijskih izolatorjev); 2. Redno čistite površina izolatorjev in prevodnih delov za odstranjevanje jedkih snovi; 3. Skrajšajte rutinski pregled cikla, s poudarkom na preverjanju kontaktne površine in stanja izolatorja ter nemudoma zamenjajte poškodovane dele. Za območjih z močno kemično korozijo, se za rešitve po meri posvetujte s tehničnim oddelkom Usune.

Dobava izdelkov in poprodajne storitve

Vsako zunanje ročno motorizirano izolacijsko stikalo Usune je opremljeno s popolno opremo za namestitev in pogonski mehanizem po naročilu stranke, skupaj s certifikatom izdelka, navodilom za namestitev in uporabo, in seznam dodatne opreme. Kot dobavitelj s sedežem na Kitajskem ima Usune celovit proizvodni in poprodajni sistem: tovarna ima strog postopek nadzora kakovosti, da zagotovi, da je vsak izdelek kvalificiran, preden zapusti tovarna; ekipa poprodajnih storitev nudi navodila za namestitev na kraju samem, odpravljanje napak, vzdrževanje in drugo storitve, ki se odzivajo na potrebe strank 24 ur na dan in se zavzemajo za zagotavljanje visokokakovostnih izdelkov in pozoren servis za stranke doma in v tujini, gradnja dolgoročnih in stabilnih kooperativnih odnosov.
