110kv 126kv Izolator za odklopno stikalo

Zhejiang Usune Electric Co., Ltd. je profesionalno visokonapetostno električno podjetje, namenjeno načrtovanju, raziskavam ter razvoj, tovarniška proizvodnja in globalna prodaja visokonapetostne opreme za notranje in zunanje prostore od 12 kV do 245 kV. Njegovo osrednji izdelki vključujejo vakuumske odklopnike, SF6 odklopnike, ločilna stikala, bremenska stikala in GW4 serija 110kv 126kv Izolator ločilnega stikala. Podjetje uporablja napredno proizvodno opremo in temeljito testiranje postopke, standardiziran izbor materialov, vrhunsko izdelavo in celovit sistem vodenja kakovosti postaviti trdne temelje za kakovost izdelkov.

Pregled izdelka

Zunanje visokonapetostno ločilno stikalo serije Usune GW4 je osrednji del opreme pri 110 kV in 126 kV moči sistemi. Uporablja se predvsem za preklapljanje tokokrogov v pogojih brez obremenitve, kar zagotavlja vidno izolacijsko razdaljo za vzdrževanje opreme in zagotavljanje varnosti operaterja. Električna in mehanska zmogljivost 110kv 126kv Izolator ločilnega stikala je popolnoma skladen z nacionalnimi standardi GB1985 "AC visokonapetostna ločilna stikala in Ozemljitvena stikala," DL486 "Tehnični pogoji za naročanje AC visokonapetostnega ločilnega stikala," in mednarodni IEC standardi.

Strukturne značilnosti:

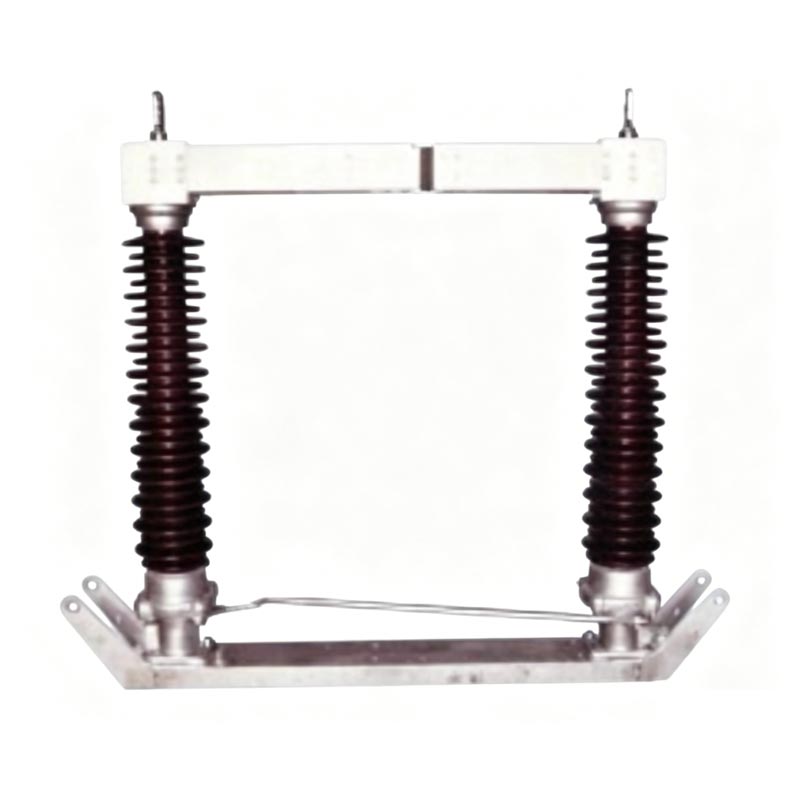

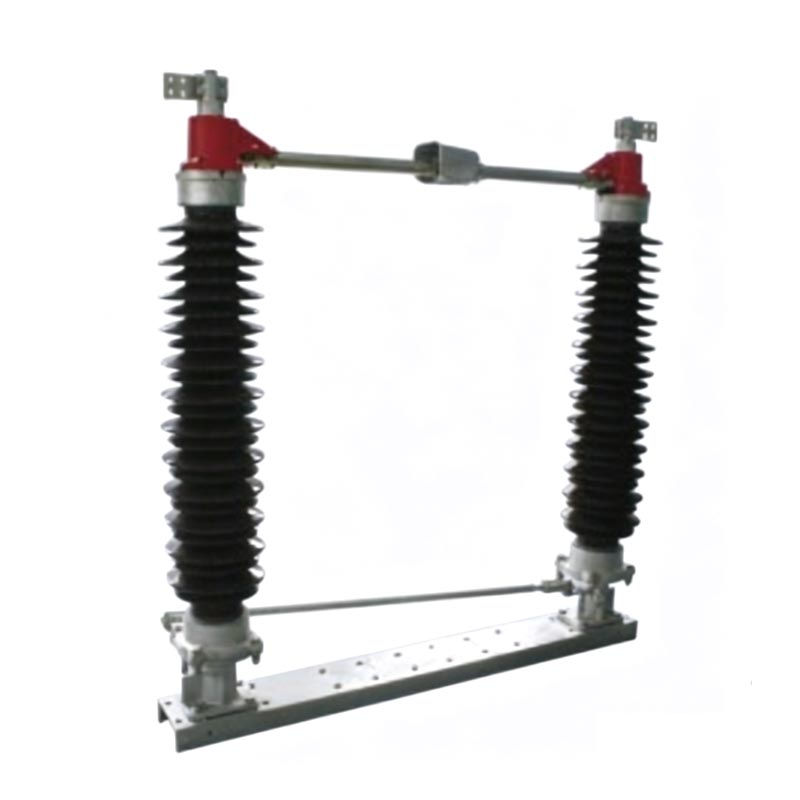

1. Vrsta strukture: enopolna struktura z dvojnim stebrom; trije poli so mehansko povezani preko gredi za sinhrono delovanje.
2. Osrednje komponente: sestavljene iz robustne podlage, porcelanskih stebrov z visoko izolacijo in natančnega prevodnega sistema.
3. Delovni mehanizem: Vsak drog vsebuje dva keramična stebra, nameščena na ležajih. Prevodno stikalo je razdeljeno na dve polovici, ki se vrtita vodoravno za 91° prek mehanizma navzkrižnega povezovanja, da dosežeta sinhrono odpiranje in zapiranje v isto smer.
4. Stična točka: Nahaja se med obema keramičnima stebroma, kar zagotavlja stabilen stik in izjemno nizek upor.

Tehnične prednosti:

1. Skladen in zanesljiv: Popolnoma skladen z nacionalnimi standardi in standardi IEC, ki ponuja stabilno delovanje in dolgo življenjska doba.
2. Odlična izolacija: Visokokakovostni keramični stebri zagotavljajo visoko izolacijsko trdnost in odlično zaščito pred onesnaženjem in zmogljivost proti preplahu.
3. Gladko delovanje: Natančen povezovalni mehanizem zagotavlja prilagodljivo in gladko delovanje z minimalno mehansko obrabo.
4. Priročna namestitev in vzdrževanje: Kompaktna in razumna struktura, enostavna namestitev na kraju samem in minimalna vzdrževanje.
5. Močna okoljska prilagodljivost: Primerno za različna zunanja podnebja, vključno z visokimi nadmorskimi višinami, onesnaženimi in obalna območja.

Primer uporabe v resničnem svetu

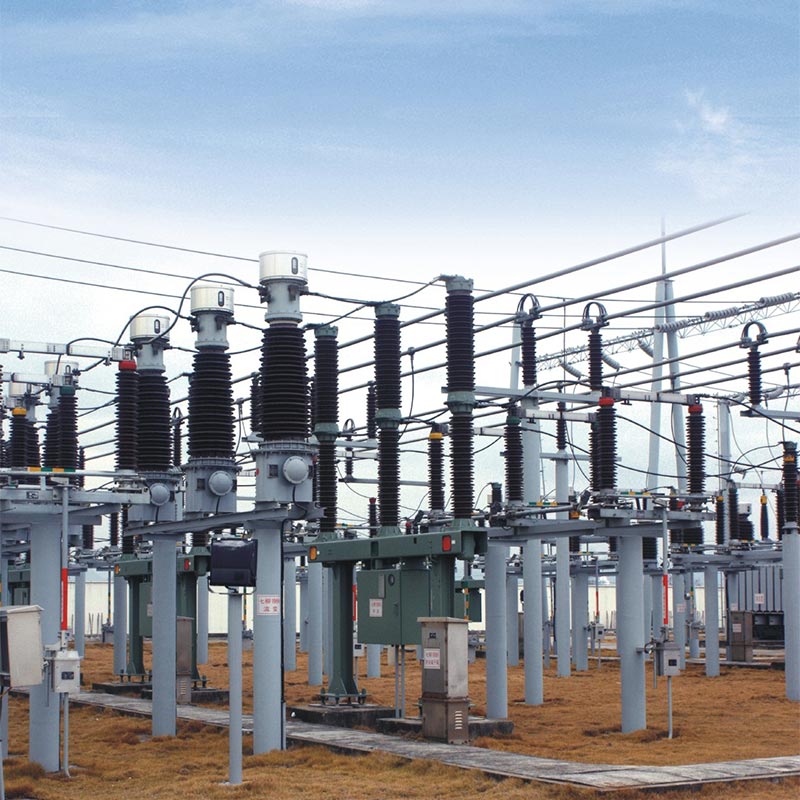

1. Ime projekta: Projekt nadgradnje mestne transformatorske postaje East China 110 kV
2. Lokacija: provinca Zhejiang, Kitajska
3. Čas: 2024-2025
4. Podrobnosti: Usune je zagotovil odklopna stikala 36 GW4-126kV za ta ključni projekt nadgradnje mestnega električnega omrežja za izboljšanje zanesljivost oskrbe z električno energijo 20 kvadratnih kilometrov velikega poslovnega in stanovanjskega območja.
5. Delovna zmogljivost: Namestitev in zagon sta bila uspešno zaključena v 45 dneh. Stabilen delovanje je bilo doseženo pri največji poletni obremenitvi (1,2-kratnik nazivnega toka) leta 2025, brez pregrevanja ali slabega kontakta vprašanja. Pri letnih izolacijskih in mehanskih pregledih ni bilo ugotovljenih nobenih napak. Obremenitev vzdrževanja se je zmanjšala za 40 % v primerjavi s starimi stikali, kar znatno izboljša varnost vzdrževanja transformatorske postaje.
6. Povratne informacije strank: "Odklopna stikala Usune so znatno izboljšala varnost in učinkovitost transformatorske postaje delovanje. Njihova kakovost in stabilnost sta izjemni. Še naprej bomo izbirali Usune kot našega prednostnega dobavitelja."

Glavni tehnični parametri

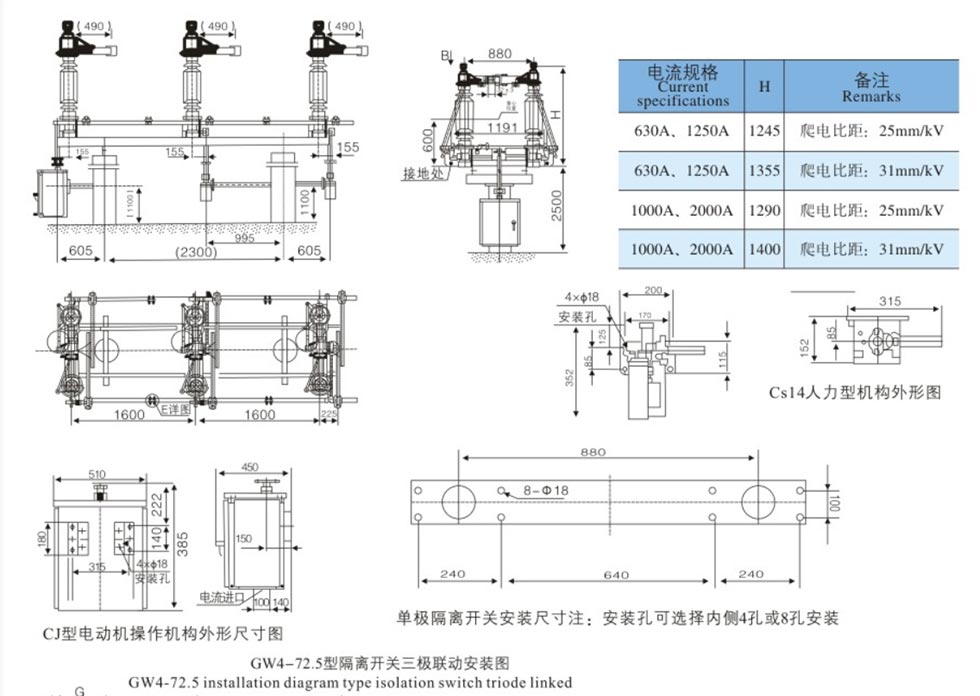

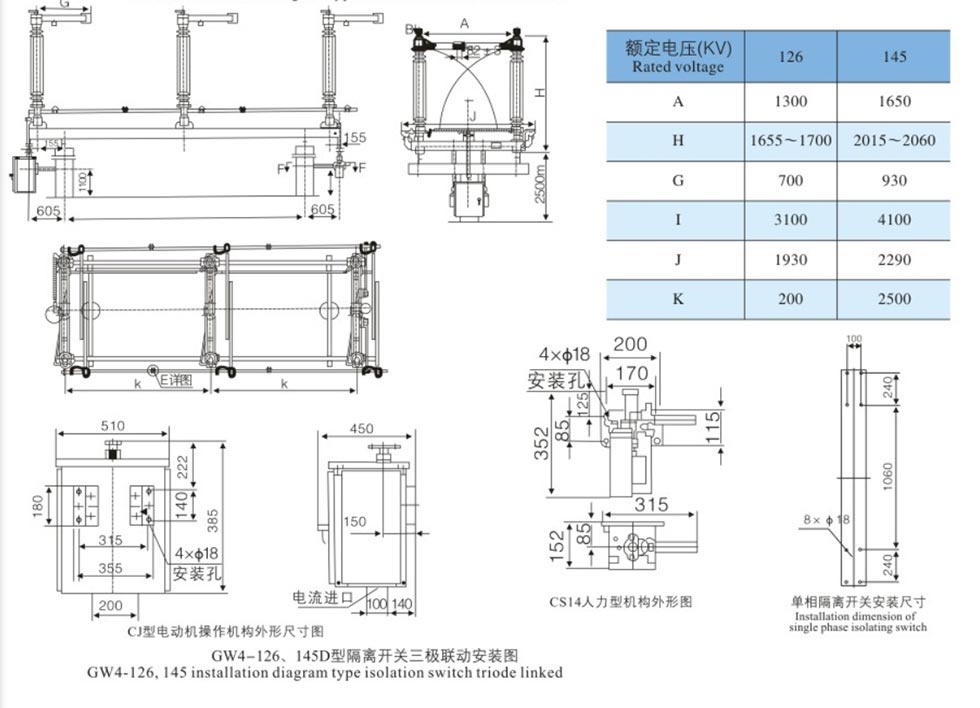

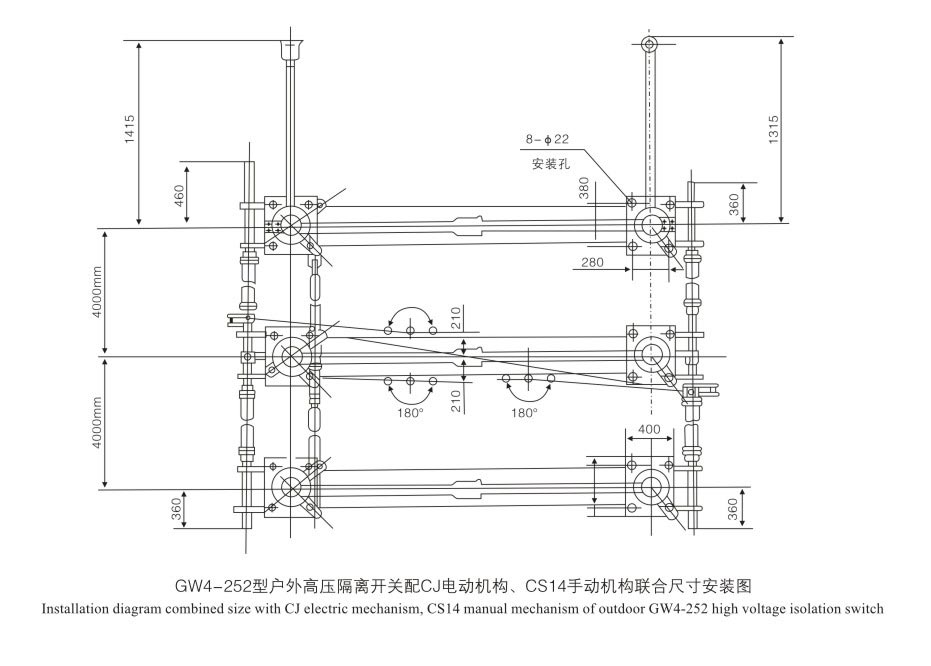

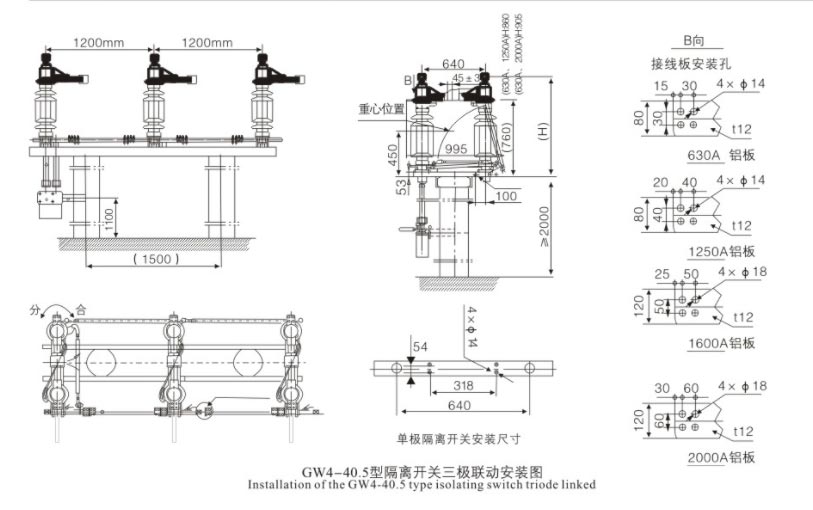

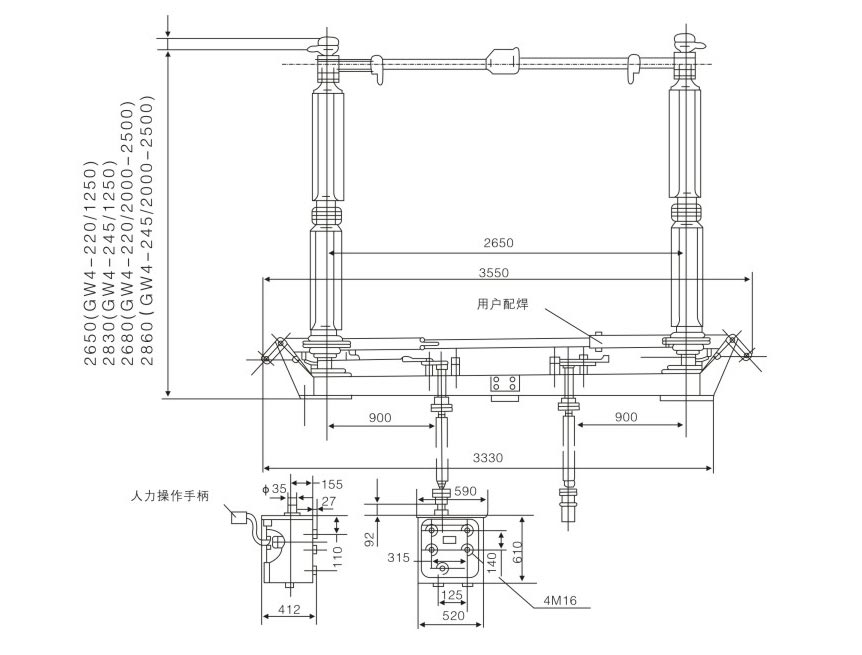

Zunanje dimenzije

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Ali lahko izolator odklopnega stikala serije GW4 110kV 126kV prekine tok bremena ali tok kratkega stika?

O: Ne. Izolatorji ločilnega stikala 110 kv 126 kv so zasnovani samo za preklapljanje tokokroga v pogojih brez obremenitve z napetostjo. Uporabljati jih je treba skupaj z odklopniki. Pred delovanjem mora biti vezje odklopite z odklopnikom, da zagotovite izklop iz napetosti, preden uporabite stikalo za odklop.

V2: Za kakšne okoljske pogoje je ta izdelek primeren?

O: Stabilno lahko deluje v naslednjih okoljih: temperatura okolice -30 ℃ do +40 ℃; nadmorska višina ≤2000m (viš višinske modele je mogoče prilagoditi na zahtevo); stopnja onesnaženosti od splošne do zmerne do močne onesnaženosti (na voljo so modeli, odporni proti onesnaževanju); hitrost vetra ≤35m/s; seizmična intenziteta ≤8 stopinj.

Zaključek

Kot profesionalni proizvajalec visokonapetostne električne opreme Usune Electric serije GW4 110kv 126kv Izolator za ločilno stikalo Izolatorji združujejo napredno zasnovo, visokokakovostne materiale in natančno izdelavo, zaradi česar so idealna izbira za elektrarne, transformatorske postaje in velike industrijske objekte. Zagotavljajo varno, zanesljiva in dolgotrajna zaščita pred električno izolacijo. Temelji na celovitem sistemu kakovosti in zrelem področju uspešnosti, je Usune zavezan podpori različnih projektov kritične energetske infrastrukture po vsem svetu.
