Zhejiang Usune Electric Co., Ltd. je profesionalna tovarna, ki vključuje raziskave in razvoj, oblikovanje, proizvodnjo in prodajo. Njegova glavna izdelki vključujejo 12kV～245kV notranje in zunanje visokonapetostne vakuumske odklopnike, SF6 odklopnike, obremenitev stikala, in različna odklopna stikala. Je zaupanja vreden profesionalni dobavitelj tako za energetske projekte doma in v tujini.
Odklopno stikalo Usune Gw4 je posebej zasnovano za trifazne napajalne sisteme AC 50Hz/60Hz. Njegova primarna funkcija je povezovanje ali odklapljanje visokonapetostnih tokokrogov pod napetostjo, brez obremenitve in zagotavljanje vidnega električna izolacija za vzdrževanje vodil, odklopnikov, transformatorjev in drugih visokonapetostnih opremo.
-GB 1985-2004: AC visokonapetostna ločilna stikala in ozemljitvena stikala
-IEC 62271-102: Visokonapetostne stikalne in krmilne naprave
-GB/T 11022: Splošne specifikacije za visokonapetostne stikalne in krmilne naprave

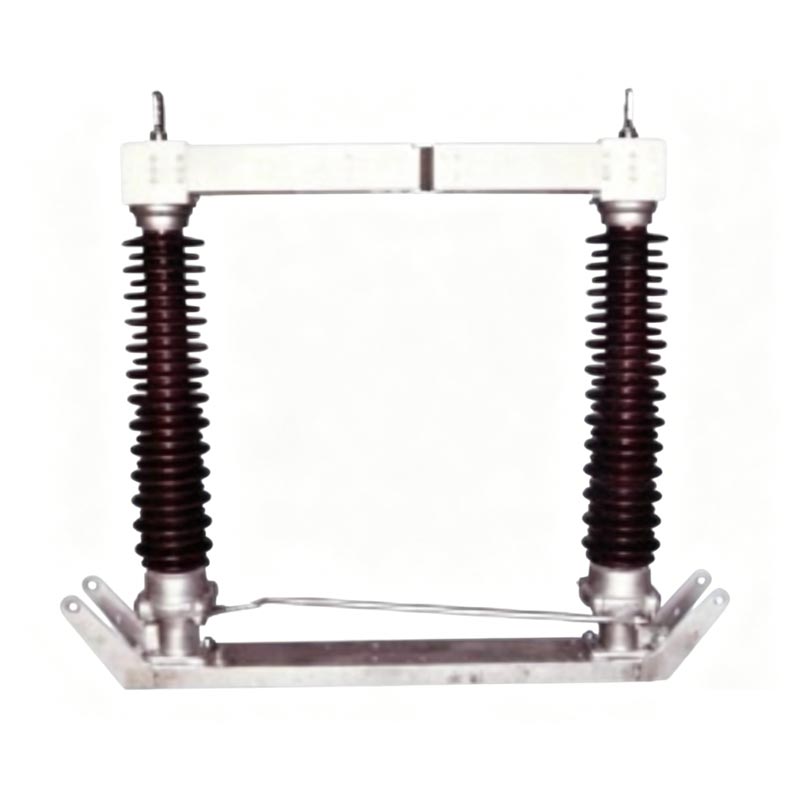

Serija GW4: dvostebrni izolator, vodoravno vrtljiv, prekinjen tip
1. Struktura izolatorja z dvojnim stebrom, dva izolatorja na fazo se vrtita vodoravno za 90° sinhrono.
2. Glavni kontakti so sredinsko zlomljeni, posrebreni bakreni kontakti, nizek kontaktni upor in dobra prevodnost.
3. Podnožje je izdelano iz vroče pocinkanega jekla, z zatesnjenimi ležaji, odporno proti koroziji in vzdržljivo.
4. Odklopno stikalo GW4 je lahko opremljeno z enostranskimi ali dvostranskimi ozemljitvenimi stikali z mehanskimi
medsebojno zaklepanje za zagotavljanje varnosti delovanja.
5. Pogonski mehanizem je lahko ročni (CS14G, CS17G) ali električni (CJ6B, CJ11, XCJ-I).
| Parameter | Specifikacija |
| Nazivna napetost | 126kV (110kV sistem) |
| Nazivna frekvenca | 50Hz |
| Nazivni tok | 630A, 1250A, 1600A, 2000A, 2500A |
| Nazivni kratkotrajni vzdržni tok (1s) | 31,5kA, 40kA, 50kA |
| Nazivni maksimalni vzdržni tok | 80kA, 100kA, 125kA |
| 1 min suhe AC vzdržljive napetosti | - Na zemljo: 140kV- Prečni prelom: 160kV |
| Delovna temperatura | -40°C do +40°C |
| Nadmorska višina | ≤ 2000m |

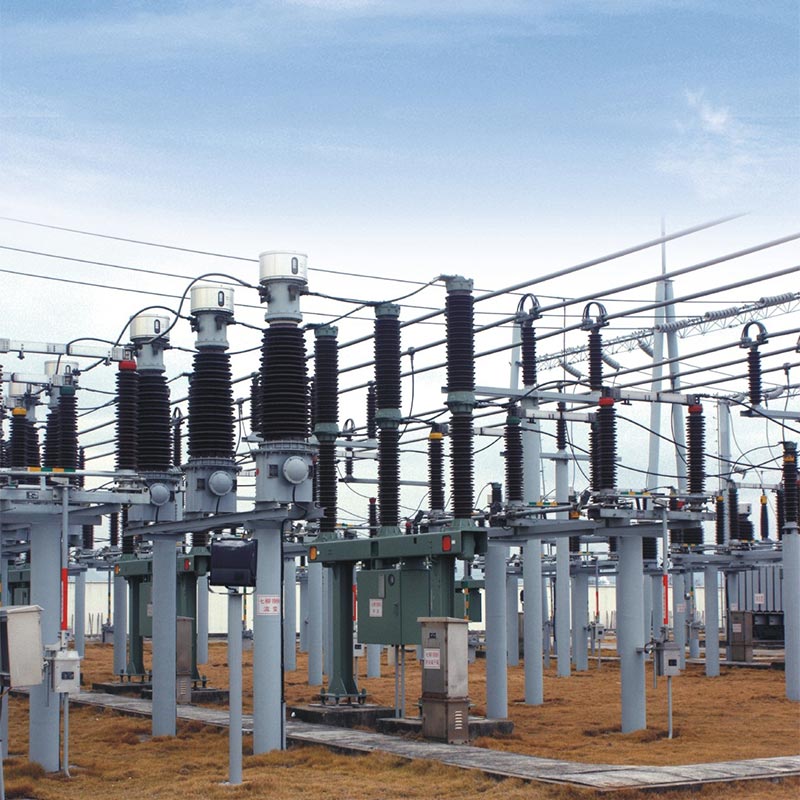

110 kV ... Projekt vetrne postaje
Ta projekt se nahaja v severni regiji z velikimi temperaturnimi razlikami, ki zahteva visoko opremo zanesljivost in odpornost na mraz. Projekt je izbral več stikal Usune GW4, opremljenih z električnim mehanizmi in dvostranska ozemljitvena stikala. Oprema že vrsto let od zagona deluje stabilno, z zanesljivim mehanskim delovanjem in odlično odpornostjo proti koroziji, ki učinkovito zagotavlja varnost vzdrževanja transformatorske postaje in učinkovitost vsakodnevnega delovanja, zaradi česar si je uporabnik prislužil veliko pohval.
| Postavka | Enota | Parametri | |||||
| Nazivna napetost | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nazivna stopnja izolacije | 1 min vzdržljive napetosti močnostne frekvence (efektivna vrednost) | Na tleh | kV | 95 | 160 | 230 | 275 |
| Zlom | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nazivni odporni tok impulza strele (vrh) | Na tleh | kV | 185 | 350 | 550 | 650 | |
| Zlom | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nazivna frekvenca | Hz | 50/60 | |||||
| Nazivni tok | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Nazivni kratkotrajni vzdržni tok | kA | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Nazivni temenski odporni tok | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Nazivno trajanje kratkega stika | Nož/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nazivna mehanska obremenitev terminala | Vodoravno in navpično | N | 1250 | 1250 | 1250 | 1250 | |
| Vodoravno | N | 750 | 750 | 750 | 750 | ||
| Navpična sila | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazna pot | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mehansko življenje | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorni aktuator | Model | CJ | CJ | CJ | CJ | ||
| Napetost motorja | V | AC380、AC220、DC220、DC110 | |||||
| Krmilna zanka napetosti | V | AC380、AC220、DC220、DC110 | |||||
| Točke, zaključni čas | s | 7±1 | |||||
|
Človeški aktuator |
Model | CS14 CS17 | |||||
| Napetost elektromagnetne ključavnice | V | AC220、DC220、DC110 | |||||
• Izolatorji: Brez razpok, poškodb ali umazanije.
• Kontakti: čisti, nepoškodovana posrebrena površina.
• Pritrdilni elementi: vsi vijaki so priviti.
• Mehanizem: gladko vrtenje; namažite gibljive dele.
• Navpičnost izolatorja: prilagodite s podložkami (največ 3 mm na mesto).
• Trifazna sinhronizacija: Prilagodite ročico in ojnice.
• Kontaktni pritisk: Zagotovite pravilno vstavljanje in pritisk.
• Delujte samo brez OBREMENITVE; potrdite, da je odklopnik odprt.
• Ročno upravljanje: Uporabite upravljalni ročaj; izogibajte se pretirani sili.
• Motorizirano delovanje: uporabite lokalni/daljinski nadzor; položaj monitorja.
• Blokiranje: Ne silite delovanja, če je blokiran.
• Periodični remont: Vsakih 1–2 let.
• Očistite izolatorje in kontakte; uporabite industrijski vazelin.
• Namažite ležaje in dele menjalnika.
• Preverite, ali so zrahljani vijaki, obrabljeni kontakti in poškodovan izolator.
• Po kratkem stiku: Takoj preverite.
• Ne more delovati: Preverite zaklep, zagozdeno povezavo ali napako motorja.
• Asinhrone faze: prilagodite prečne povezovalne palice.
• Pregrevanje kontakta: Očistite in ponovno privijte; preverite posrebrenje.
O: Ne. Odklopno stikalo GW4 je primerno samo za izolacijo in preklapljanje samo pod napetostjo, brez obremenitve pogojev. Nima zmožnosti gašenja obloka in je strogo prepovedano delovati pod obremenitvijo. To je treba uporabiti v povezavi z odklopnikom.
O: Mehanska zapora zagotavlja varno zaporedje delovanja: glavno stikalo odprto → ozemljitveno stikalo zaprto; ozemljitveno stikalo odprto → glavno stikalo zaprto, kar preprečuje napačno delovanje in zagotavlja varnost vzdrževanja osebje.
O: Standardni tip je primeren za okolja z nadmorsko višino ≤2000 m in temperaturo od -40 ℃ do +40 ℃, ki lahko zadosti potrebam večine zunanjih postaj; za posebna visokogorska ali močno onesnažena območja, ojačano izolacijo in protikorozijske rešitve je mogoče prilagoditi.
