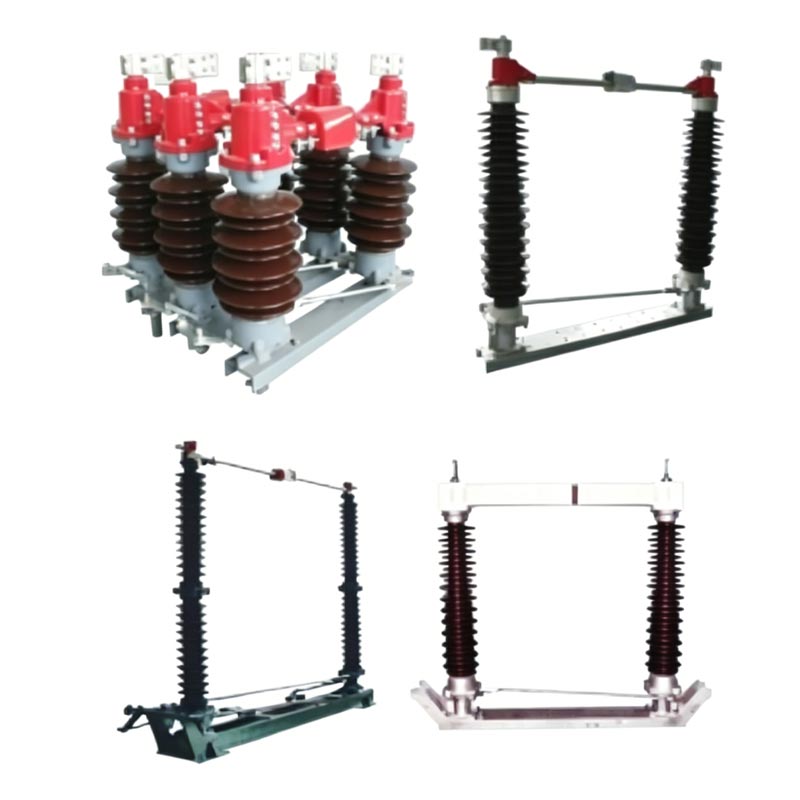

Ločilno stikalo 110kV 1250A 2000A je trifazni AC 50Hz zunanji visokonapetostni električni aparat z nazivna napetost 126kV (nivo 110kV) in nazivni tok 1250A/2000A. Uporablja se predvsem za odpiranje in zapiranje deluje v pogojih brez obremenitve, zanesljivo izolira opremo za vzdrževanje od vodov pod napetostjo in oblikuje jasno viden prelom.
Usune kot profesionalna tovarna, specializirana za raziskave in razvoj ter proizvodnjo visokonapetostnih stikalnih naprav, ponuja izdelki za glavne prenosne transformatorske postaje 110kV, ki izpolnjujejo zahteve za varno obratovanje elektroenergetskega omrežja.
Vsaka faza ima dva izolirana stebra, ki se sinhrono vrtita za 90° vodoravno, da dosežeta odpiranje in zapiranje; the osnova je izdelana iz vroče pocinkanega jekla z zatesnjenimi ležaji, zaradi česar je odporna proti koroziji in vzdržljiva.
Glavni kontakti ločilnega stikala 110kV 1250A 2000A so izdelani iz posrebrenega bakra, zaradi česar je nizek kontaktni upor, visoka tokovna nosilnost in minimalno pregrevanje med dolgotrajnim delovanjem.
Modeli z ozemljitvenimi stikali so opremljeni z zanesljivimi mehanskimi zaporami, ki strogo upoštevajo zaporedje "glavno stikalo odprto → ozemljitveno stikalo zaprto; ozemljitveno stikalo odprto → glavno stikalo zaprto," učinkovito preprečuje napačno delovanje.
Lahko se konfigurira z ročnimi mehanizmi CS14G ali CS17G ali električnimi mehanizmi CJ6B ali CJ11, ki podpirajo lokalne in daljinski upravljalnik.

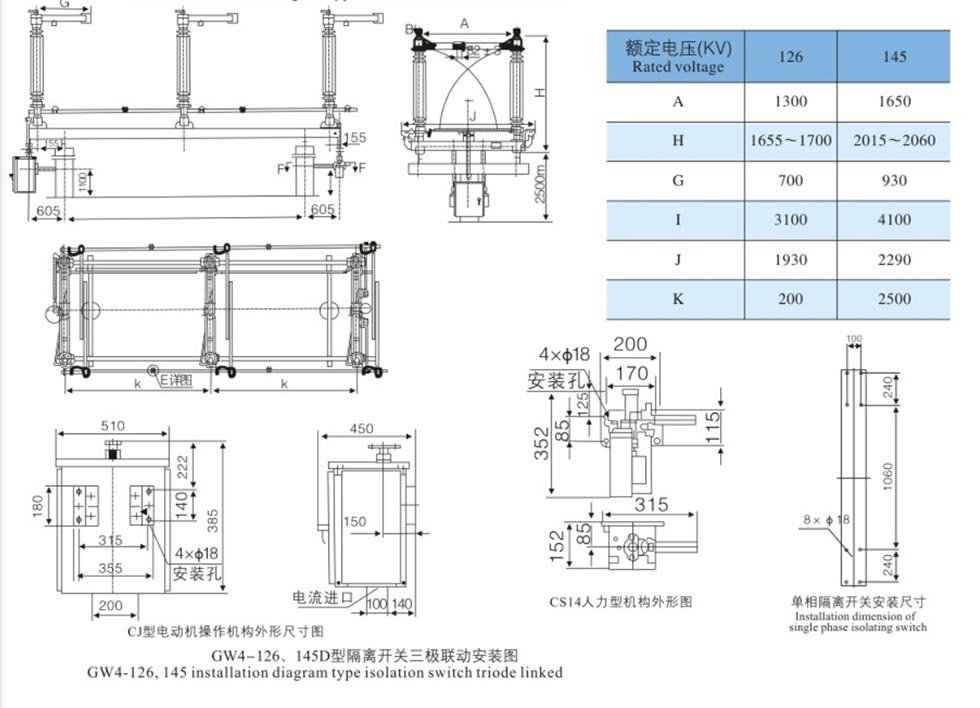

| Parameter | GW4-126 (1250A) | GW4-126 (2000A) |
| Nazivna napetost | 126 kV (razred 110 kV) | 126 kV (razred 110 kV) |
| Nazivni tok | 1250A | 2000A |
| Pogostost | 50Hz | 50Hz |
| Delovna temperatura | -40°C ~ +40°C | -40°C ~ +40°C |
| Nadmorska višina | ≤ 2000m | ≤ 2000m |
| Standardi | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Raven izolacije | IV razred (proti onesnaževanju neobvezno) | IV razred (proti onesnaževanju neobvezno) |
| Kratkotrajni tok | 31,5kA/4s | 31,5kA/4s |
| Največji odporni tok | 80kA | 80kA |
- Izdelano z uporabo napredne proizvodne opreme in strogih metod testiranja za zagotavljanje skladnosti izdelka in
stabilnost.
- Standardni visokokakovostni materiali in izvrstna izdelava postavljajo trden temelj za kakovost izdelkov.
- Celovit sistem vodenja kakovosti pokriva celoten proizvodni proces od skladiščenja surovin do
dostava končnega izdelka.
- Standardni modeli lahko stabilno delujejo v temperaturnem območju od -40 ℃ do +40 ℃, kar je primerno za večino regij.
- Vrsta, odporna na onesnaženje (GW4-126W), ima izboljšano izolacijo, zaradi česar je idealna za močno onesnažena območja
kot so obalna območja, industrijska območja ali območja z visoko stopnjo prahu, solnega pršenja ali kemične korozije.
- Lahko prenese hude vremenske razmere, kot so močan veter, močan dež in snežne nevihte.
- Jasen mehanski zaklepni mehanizem učinkovito preprečuje napačno delovanje, zagotavlja varnost osebja in
opremo.
- Odklopno stikalo 110kV 1250A 2000A ima kompaktno strukturo, ki zahteva malo prostora za namestitev, zaradi česar je
enostaven za namestitev, prilagajanje in vzdrževanje.
- Vidne prelomne točke zagotavljajo intuitivno varnost za vzdrževalna dela.

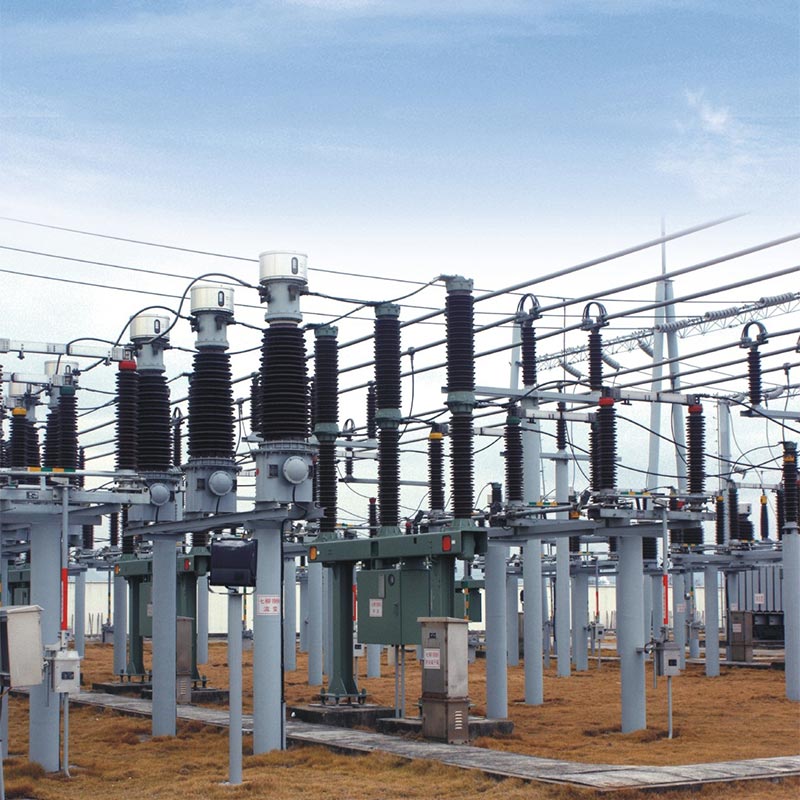

1. Študija primera: 110 kV postaja vetrne elektrarne na jugovzhodnem obalnem območju
2. Ozadje projekta: 110 kV vetrna elektrarna na jugovzhodnem obalnem območju Kitajske, na območju z visoko vsebnostjo soli koncentracije pršila, visoka vlažnost in močno onesnaženje.
3. Uporabljeni izdelek: Izklopno stikalo Usune GW4-126W 2000A proti onesnaževanju (12 kompletov)
4. Rezultati izvajanja:
- Uspešno delovanje 5 let brez kakršnih koli okvar, prilagajanje težkemu obalnemu okolju razpršene soli.
- Kompozitni izolator proti onesnaževanju je ohranil odlično izolacijsko zmogljivost, brez plazilne razelektritve ali
preboj onesnaženja.
- Posrebreni kontakti so ostali svetli, s stabilnim kontaktnim uporom in ni prišlo do pregrevanja
dolgoročni delovni tok 1800A.
5. Povratne informacije vodje projekta: "Odklopno stikalo Usune je pokazalo odlično zmogljivost proti onesnaževanju, v celoti izpolnjevanje strogih okoljskih zahtev obalnih vetrnih elektrarn."

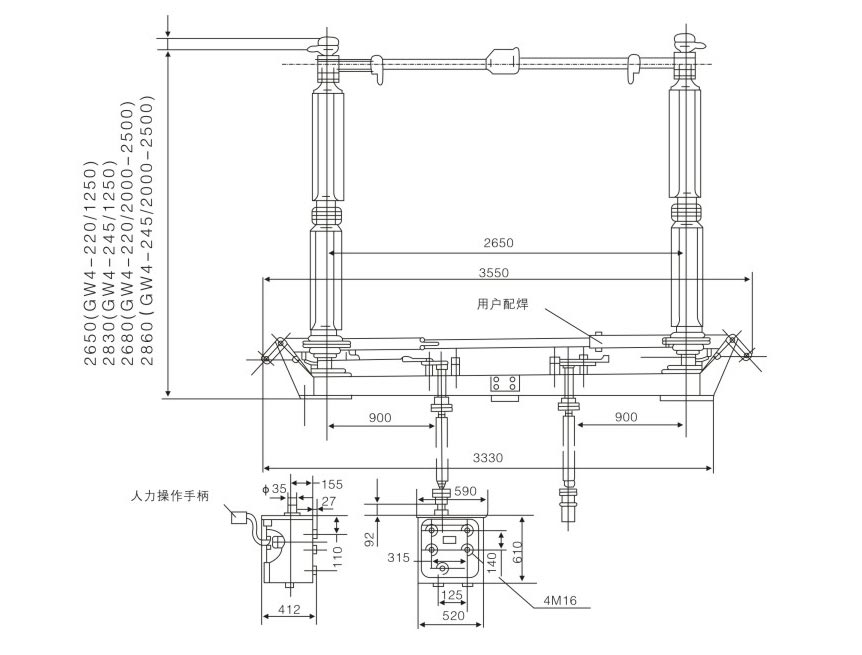

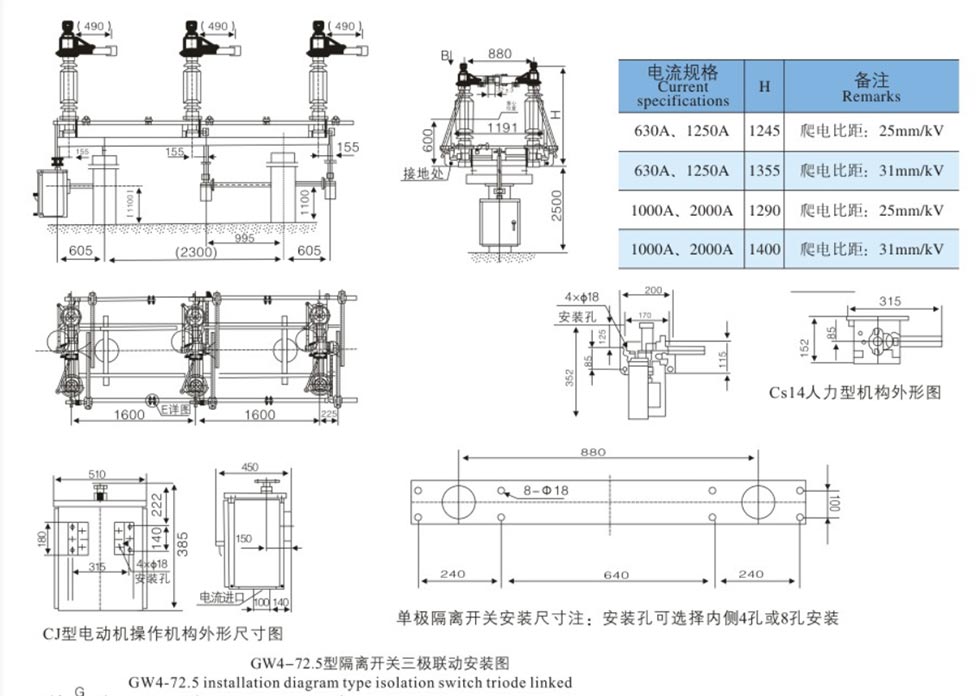

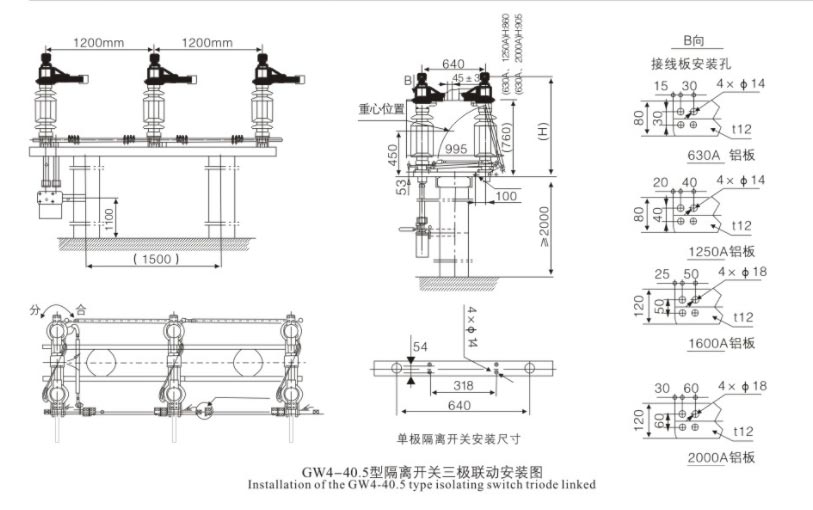

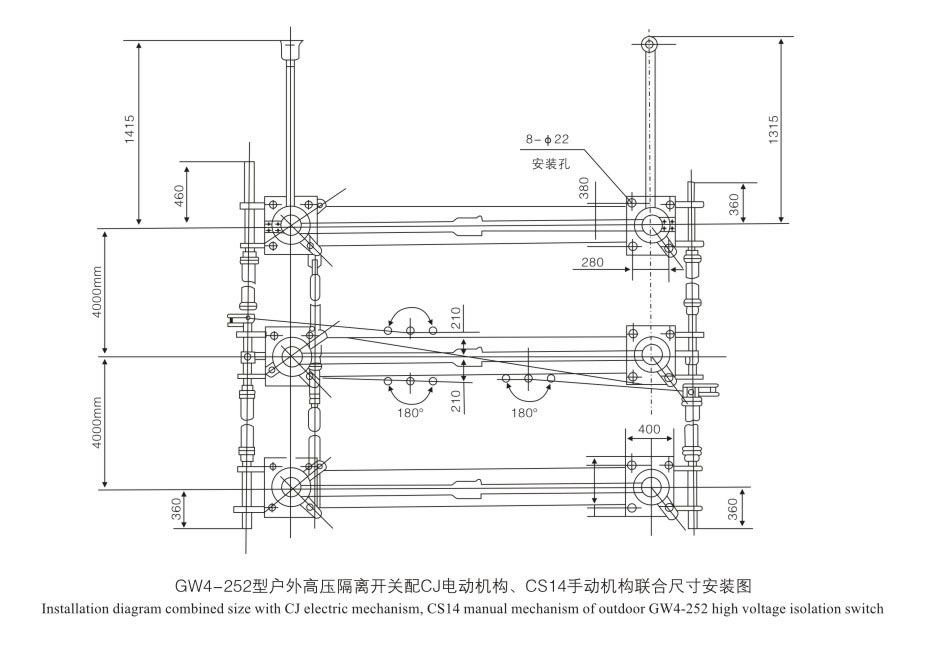

| Postavka | Enota | Parametri | |||||
| Nazivna napetost | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nazivna stopnja izolacije | 1 min vzdržljive napetosti močnostne frekvence (efektivna vrednost) | Na tleh | kV | 95 | 160 | 230 | 275 |
| Zlom | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nazivni odporni tok impulza strele (vrh) | Na tleh | kV | 185 | 350 | 550 | 650 | |
| Zlom | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nazivna frekvenca | Hz | 50/60 | |||||
| Nazivni tok | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Nazivni kratkotrajni vzdržni tok | kA | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Nazivni temenski odporni tok | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Nazivno trajanje kratkega stika | Nož/meč | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nazivna mehanska obremenitev terminala | Vodoravno in navpično | N | 1250 | 1250 | 1250 | 1250 | |
| Vodoravno | N | 750 | 750 | 750 | 750 | ||
| Navpična sila | N | 1000 | 1000 | 1000 | 1000 | ||
| Plazna pot | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mehansko življenje | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motorni aktuator | Model | CJ | CJ | CJ | CJ | ||
| Napetost motorja | V | AC380、AC220、DC220、DC110 | |||||
| Krmilna zanka napetosti | V | AC380、AC220、DC220、DC110 | |||||
| Točke, zaključni čas | s | 7±1 | |||||
| Človeški aktuator | Model | CS14 CS17 | |||||
| Napetost elektromagnetne ključavnice | V | AC220、DC220、DC110 | |||||
• Izolatorji: Brez razpok, poškodb ali umazanije.
• Kontakti: čisti, nepoškodovana posrebrena površina.
• Pritrdilni elementi: vsi vijaki so priviti.
• Mehanizem: gladko vrtenje; namažite gibljive dele.
• Navpičnost izolatorja: prilagodite s podložkami (največ 3 mm na mesto).
• Trifazna sinhronizacija: Prilagodite ročico in ojnice.
• Kontaktni pritisk: Zagotovite pravilno vstavljanje in pritisk.
• Delujte samo brez OBREMENITVE; potrdite, da je odklopnik odprt.
• Ročno upravljanje: Uporabite upravljalni ročaj; izogibajte se pretirani sili.
• Motorizirano delovanje: uporabite lokalni/daljinski nadzor; položaj monitorja.
• Blokiranje: Ne silite delovanja, če je blokiran.
• Periodični remont: Vsakih 1–2 let.
• Očistite izolatorje in kontakte; uporabite industrijski vazelin.
• Namažite ležaje in dele menjalnika.
• Preverite, ali so zrahljani vijaki, obrabljeni kontakti in poškodovan izolator.
• Po kratkem stiku: Takoj preverite.
• Ne more delovati: Preverite zaklep, zagozdeno povezavo ali napako motorja.
• Asinhrone faze: prilagodite prečne povezovalne palice.
• Pregrevanje kontakta: Očistite in ponovno privijte; preverite posrebrenje.
O: Glavna razlika je nazivna tokovna nosilnost. 1250A je primeren za srednje obremenitve 110kV transformatorske postaje, medtem ko je 2000A primeren za visokotokovne vhodne in izhodne tokokroge glavnih transformatorjev. The struktura, izolacijski razred in vgradne mere so v osnovi enaki.
O: Da. Na voljo so izdelki proti onesnaževanju (vrsta W) s plazilno potjo 31,5 mm/kV. Uporabljajo porcelanski izolatorji proti onesnaževanju ali kompozitni izolatorji in so odporni na solne pršila in korozijo prahu.
O: Zagotovimo lahko izbirne rešitve, namestitvene risbe, navodila za zagon na kraju samem in brezplačno popravilo storitev v času garancije. Standardni modeli so dostavljeni hitro, da izpolnijo časovne zahteve glede moči mrežni projekti.
