Ta srednjenapetostna plošča Vcb najde uporabo v elektrarnah, transformatorskih postajah, industrijskih obratih, rudarskih mestih, komercialnih kompleksih in primerljivih podjetjih za distribucijo MV v zaprtih prostorih. Proizvodnja se drži ustreznih specifikacij IEC in GB, medtem ko Usune vzdržuje certificirane okvire upravljanja ISO 9001, ISO 14001 in ISO 45001; Skladnost s standardom CE je na voljo za izpolnjevanje predpogojev čezmorskega trga.

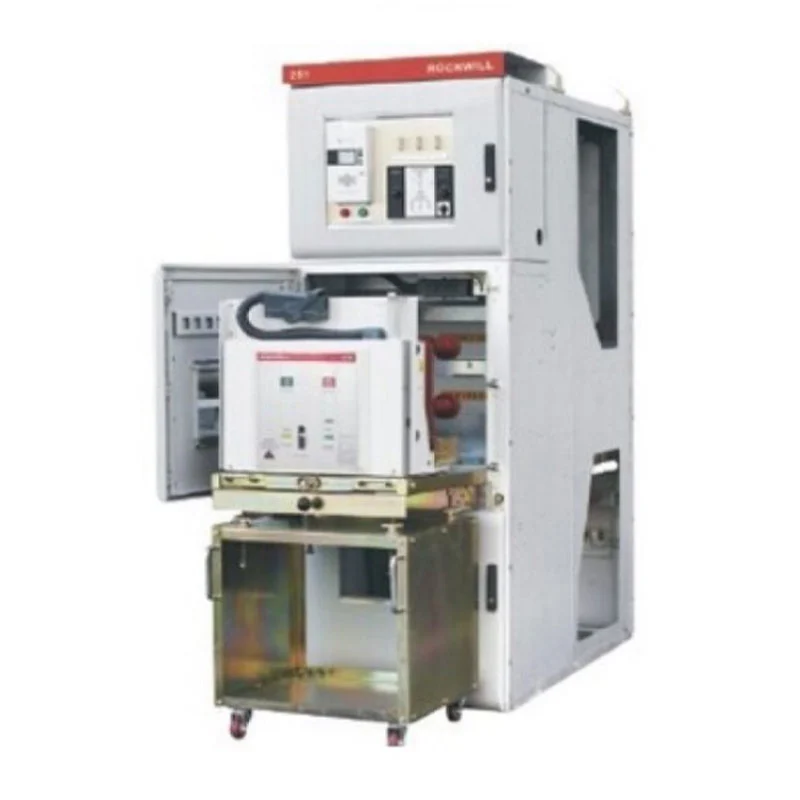

Značilnost te stikalne naprave je izvlečna nastavitev vakuumskega odklopnika. Namesto da bi bila prekinitvena enota statično pritrjena znotraj ohišja, je nameščena na vozni voziček, ki lahko preklaplja med povezanimi, preskusnimi in izključenimi stanji v skladu s predpisanimi protokoli. Takšna ureditev prinaša resnične koristi med pregledi, zamenjavami delov in iskanjem napak. Nosilci odklopnikov, nosilci PT in odklopnikov se lahko določijo tako, da se ujemajo s postavitvijo tokokroga, izvlečni format pa omogoča servisnim ekipam ciljni dostop brez odstranjevanja celotnega ohišja. Kjer transformatorske postaje in omrežja procesne industrije zahtevajo pospešeno načrtovano servisiranje in zamenjavo komponent, ta koncept mobilnega odklopnika poenostavi delovne tokove in skrajša čas izpada.
Pri srednjenapetostnih sklopih je operativna varnost med najpomembnejšimi prednostnimi nalogami pri nabavi – napačni preklopni koraki lahko povzročijo resno električno nevarnost. Linija KYN28 vključuje mehansko petodporno zaporo, zasnovano za preprečitev nepravilnih delovnih rutin. Ta strojna ovira preprečuje:
Napake pri ravnanju z odklopnikom – zaustavi nenamerno sprožitev ali zapiranje.
Obremenjen regal – zavira premikanje vozička, medtem ko tokokrog prenaša tok.
Ozemljitev pod napetostjo – blokira zapiranje ozemljitvenega stikala v omrežju pod napetostjo.
Napajanje z ozemljitvijo – preprečuje napajanje tokokroga, ko je ozemljeno.
Nepooblaščen vstop v oddelek – osebju onemogočen dostop do odprtin pod napetostjo.
S fizičnim uveljavljanjem predpisanega zaporedja ta povezovalna shema nudi dodatno plast zaščite med preklopnimi in vzdrževalnimi nalogami.

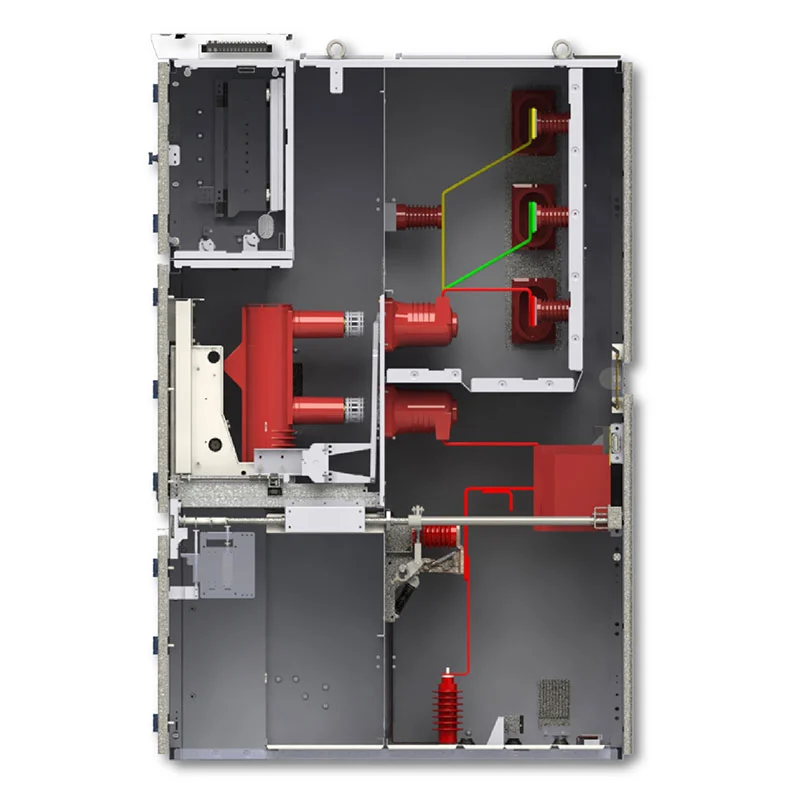

Srednjenapetostna plošča Vcb uporablja kovinsko razdeljeno notranjost, ki izolira glavne odseke, ki prenašajo tok. Oddelek za prekinitvene naprave, vod vodila, oddelek za kabelske zaključke, instrumenti in nizkonapetostni oddelek ter kanal za razbremenitev tlaka so nameščeni ločeno. Ta pristop določanja območij omejuje širjenje notranje napake in ohranja ločene sklope med servisiranjem, hkrati pa naredi notranjo arhitekturo bolj razumljivo za operaterje. Razbremenilne lopute nad glavo začrtajo upravljano pot za izhod v sili za pritiske zaradi obločne napake, ki ublažijo morebitne posledice za osebje in sosednje naprave.
Konfigurirana za čelno upravljanje in nego, se omarica izkaže za posebej uporabno v električnih sobah, kjer je malo prostora zadaj. Vsi standardni koraki preklapljanja in ohranjanja sledijo odobreni rutini samo s sprednje strani. Ta model z dostopom naprej tudi poenostavlja zasnovo prostora in zmanjšuje prostor za zadnjim hodnikom, potreben za občasno pozornost. Na lokacijah, ki so nagnjene k vlagi, se lahko namesti notranji grelnik proti kondenzaciji, ki zajezi propadanje, ki ga povzroča vlaga, znotraj ohišja.
Različne distribucijske sheme MV zahtevajo različne vloge kabineta. Oprema je lahko imenovana kot dovod, ki prejema električno napajanje, odhodni napajalni motorji ali napajalniki, PT in senzorska enota, merilni odsek, spojnik vodila ali izolacijski prostor. Takšna prilagodljivost omogoča podjetjem EPC, električnim integratorjem in upravljavcem obratov, da prilagodijo nize stikalnih naprav enovrstičnemu diagramu projekta, namesto da vsiljujejo enotno vrsto omare čez vsako odprtino.
Elektrarne – Pomožni in distribucijski tokokrogi v proizvodnih obratih so odvisni od zanesljive srednjenapetostne opreme za dovod električne energije, usmerjanje in varovanje tokokrogov. Odstranljiva postavitev VCB zagotavlja uporabno rešitev za zaščito in preklapljanje, tako da vzdrževalnim ekipam omogoča umik ali zamenjavo vozička odklopnika po potrebi.
Podpostaje – Znotraj razdelilnih postaj je mogoče srednjenapetostno ploščo Vcb urediti za dohodne vode, odhodne napajalnike, razdelitev vodil, nadzor napetosti in sorodne distribucijske namene. Particionirana lupina in petodporna arhitektura zaklepanja podpirata varne prakse preklapljanja in servisiranja.
Industrijski obrati – proizvodni obrati običajno poganjajo številne motorje, transformatorje, proizvodne linije in podporna električna omrežja. Srednjenapetostna Vcb plošča se prilagaja različnim zaščitnim profilom napajalnika in motorja, centralizira MV preklapljanje in distribucijo električne energije po mestu.
Rudarske dejavnosti – Ekstraktivne dejavnosti potrebujejo prožno distribucijo moči za motorje, črpalke, prezračevanje, predelovalne obrate in pomožne zahteve. Kovinsko oblečena konstrukcija in izvlečni format odklopnika zagotavljata dobro distribucijo MV v zaprtih prostorih, primerno za težke pogoje rudarjenja.
Komercialne in visoke zgradbe – v velikih pisarniških blokih in visokih zgradbah se pogosto nahajajo dovodne in distribucijske enote MV v tesnih namenskih stikalnih prostorih. Čelno upravljanje in servisiranje olajšata prostorsko načrtovanje, kjer je prostor za namestitev omejen.
Srednjenapetostna plošča Vcb je na voljo za različne zahteve srednjenapetostne distribucije. Glavna tehnična parametri vključujejo:
| Postavka | Specifikacija |
| Nazivna napetost | 3,6 kV, 7,2 kV, 12 kV |
| Nazivna frekvenca | 50Hz / 60Hz |
| Nazivni tok | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nazivni prekinitveni tok kratkega stika | 25kA, 31,5kA, 40kA, 50kA |
| Nazivni kratkotrajni vzdržni tok | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopnja zaščite | IP4X zunanje ohišje, IP2X notranji predelki |
| Temperatura okolja | -15°C do +40°C |
| Nadmorska višina | ≤1000 m, zmanjšano za višje nadmorske višine |
| Namestitev | Notranja |
Dejanska nazivna napetost, tok, zmogljivost kratkega stika, razporeditev omarice in drugi tehnični parametri morajo potrditi v skladu s projektnim enočrtnim diagramom in specifikacijo stranke.
Oprema je zasnovana za notranjo namestitev s temperaturnim območjem okolice od -15°C do +40°C. Dnevnik povprečna relativna vlažnost ne sme presegati 95 %, mesečno povprečje pa ne sme presegati 90 %.
Okolje namestitve ne sme biti eksplozivnih ali korozivnih plinov, prevodnega prahu in močnih vibracij. Za namestitve zunaj standardnih servisnih pogojev je treba tehnične zahteve potrditi pri Usune pred proizvodnjo, da se lahko oceni ustrezna konfiguracija.
Usune ima več kot 14 let izkušenj na področju električne opreme in vzdržuje izkušeno ekipo za raziskave in razvoj sposoben razvijati konfiguracije opreme v skladu s specifičnimi zahtevami projekta.

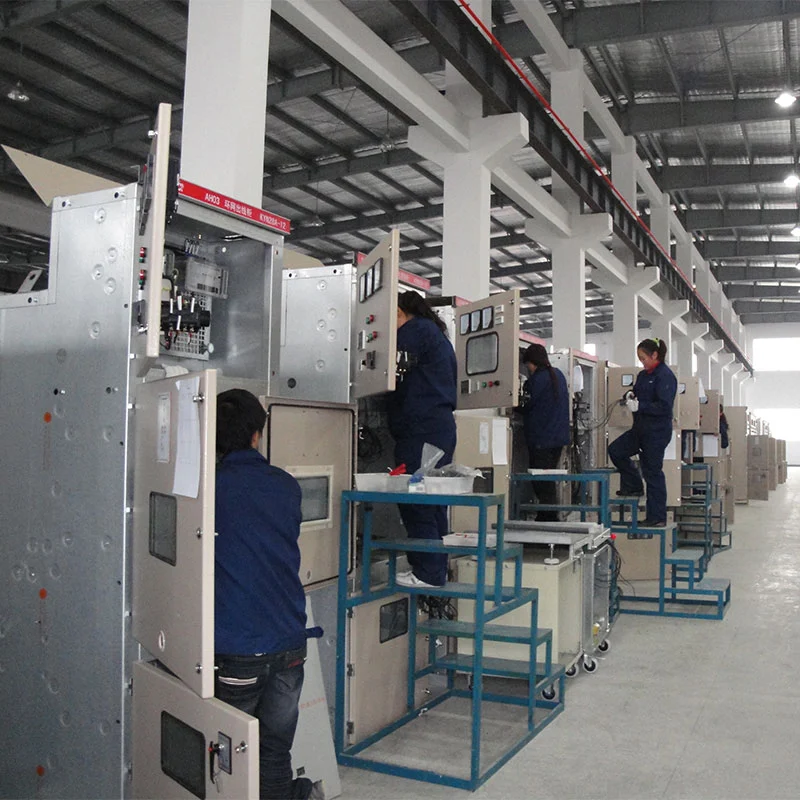

Nadzor kakovosti zajema sestavne dele, montažo, električno delovanje in končne izdelke. Rutinski testi so izvede, preden oprema zapusti tovarno, da se preveri delovanje izdelka in zagotovi, da dobavljena stikalna oprema izpolnjuje dogovorjene tehnične zahteve.
Različni projekti lahko zahtevajo različne tokovne vrednosti, kombinacije omar, zaščitne ureditve in nadzor funkcije. Usune zagotavlja inženirsko komunikacijo in konfiguracijsko podporo na podlagi enovrstičnih diagramov strank in tehnične specifikacije.
Za standardne konfiguracije lahko Usune zagotovi proizvodno obdobje približno 15–20 dni po potrditvi in plačilo, pri čemer je dejanski dobavni rok odvisen od konfiguracije in količine naročila.
Usune vzdržuje poročila o preskusih izdelkov in ustrezno tehnično dokumentacijo za podporo pregledu strank, projektu odobritev in postopke kvalifikacije dobavitelja.
Oprema je bila uporabljena za projekt izstrelitve vesoljskih raket Cas-space, kjer je srednjenapetostna elektrika distribucijska oprema je bila potrebna za specializirano vesoljsko infrastrukturo.
Objekti za izstrelitev raket vsebujejo kritične električne obremenitve in podporne sisteme, ki zahtevajo zanesljivo napajanje distribucijo in nadzorovane preklopne postopke. Pri tej vrsti projekta mora konfiguracija stikalne naprave ne upoštevajte samo električne zmogljivosti, temveč tudi obratovalno varnost, izolacijo napak, vzdrževalni dostop in integracija opreme v celoten sistem distribucije električne energije.
Izvlečna struktura vakuumskega odklopnika in petodporni mehanski zaklepni sistem zagotavljata ustrezno konfiguracija za nadzorovane preklopne in vzdrževalne operacije. Nadaljnja struktura omarice z razdelki podpira ločevanje med deli odklopnika, zbiralke, kabla in nadzora.
Referenca projekta prikazuje uporabnost srednjenapetostne stikalne tehnologije podjetja Usune za specializirane infrastrukture, kjer sta zanesljivost električne distribucije in obratovalna varnost pomembni inženiring premisleki.
Izdelek je izdelan v skladu z veljavnimi zahtevami IEC in GB za srednjenapetostne stikalne naprave in električna oprema. Usune deluje v skladu s sistemom vodenja kakovosti ISO 9001, okoljskim standardom ISO 14001 Sistem upravljanja in sistem vodenja varnosti in zdravja pri delu ISO 45001.
Izdelek je na voljo tudi s certifikatom CE za ustrezne mednarodne trge. Poročila o preskusih in tehničnem dokumentacija se lahko zagotovi v skladu s projektom in zahtevami naročnika.
Standardna konfiguracija pokriva aplikacije 3,6 kV, 7,2 kV in 12 kV. Za določen projekt je nazivna napetost in izolacijske parametre je treba potrditi v skladu z zahtevami električnega sistema.
Izvlečni voziček omogoča premikanje vakuumskega odklopnika med delovnim in izoliranim položajem. to naredi pregled, testiranje, zamenjavo in vzdrževanje bolj priročno kot trajno pritrjen odklopnik ureditev.
Petodporni sistem je mehanska varnostna zapora, zasnovana za preprečevanje nepravilnih zaporedij delovanja. Pomaga preprečite nepravilno delovanje odklopnika, premikanje vozička pod obremenitvijo, nepravilno delovanje ozemljitvenega stikala, napajanje an ozemljeno vezje in nenamerni dostop do razdelkov pod napetostjo.
ja Stikalna naprava je lahko razporejena kot dohodna, odhodna, PT, merilna, sekcionarna vodila ali izolacijske omare glede na električno konfiguracijo projekta.
ja Usune podpira zahteve OEM, kot so logotipi strank, imena podjetij in konfiguracije, specifične za projekt, predmet tehnične in proizvodne potrditve.
Za standardne konfiguracije je tipično proizvodno obdobje približno 15–20 dni po plačilu in tehničnem potrditev. Dejanski dobavni rok je odvisen od konfiguracije izdelka, količine in projektnih zahtev.
Usune izvaja nadzor kakovosti od komponent do končne montaže in izvaja rutinske teste pred odpremo. Ustrezna poročila o preskusih se lahko zagotovijo glede na zahteve stranke in projekta.
Standardno garancijsko obdobje je 12 mesecev od datuma pošiljanja, odvisno od dogovorjenih prodajnih in tehničnih pogojev.
Če nabavljate srednjenapetostno ploščo Vcb za elektrarno, transformatorsko postajo, industrijski objekt, rudarski projekt, komercialne stavbe ali specializiranega infrastrukturnega projekta, lahko Usune zagotovi konfiguracijsko podporo na podlagi vašega električne zahteve.
Pošljite svoj enočrtni diagram, nazivno napetost, nazivni tok, stopnjo kratkega stika, količino omarice in zahtevano deluje pri Usuneju za tehnično oceno in ponudbo.
