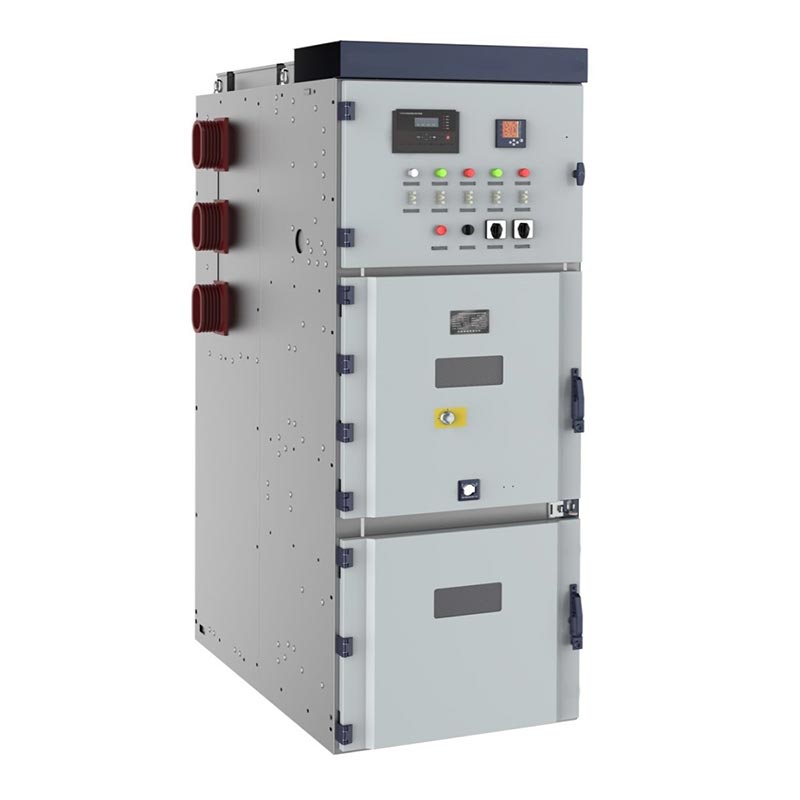

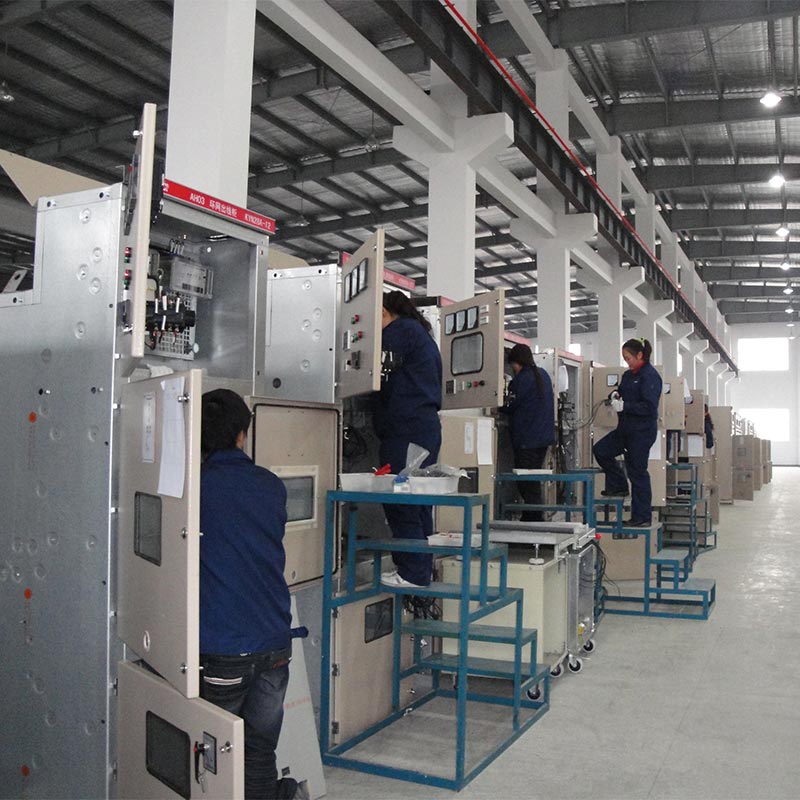

24kv srednjenapetostne stikalne naprave Lv in Mv

Srednjenapetostna stikalna naprava Usune 24kV Lv in Mv, KYN28-24 (Z)(GZS1), spada med oklepne izvlečne AC kategorijo kovinsko zaprtih stikalnih naprav. Primeren je za trifazne napajalne sisteme AC 50Hz in se uporablja predvsem za moč sprejem, distribucija, nadzor tokokrogov, zaščita in spremljanje.

24kV srednjenapetostna stikalna naprava Lv in Mv se pogosto uporablja v elektrarnah, transformatorskih postajah, industriji in rudarstvu podjetja in visoke zgradbe za sprejem, distribucijo, nadzor in zaščito. Usunejevo jedro proizvodna baza se nahaja na Kitajskem, zaradi česar je zaupanja vreden profesionalni proizvajalec, ki zagotavlja visoko kakovost srednjenapetostne rešitve za distribucijo električne energije uporabnikom po vsem svetu.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Glavni tehnični parametri

Naši izdelki strogo upoštevajo naslednje standarde

1. GB3906-2006 "3,6-40,5 kV AC kovinsko zaprte stikalne in krmilne naprave"
2. GB/T11022 "Splošni tehnični pogoji za visokonapetostne stikalne in krmilne naprave"
3. IEC62271-200 "Kovinske stikalne naprave AC z nazivno napetostjo nad 1 kV in pod 52 kV"
4. DL/T404 "Tehnični pogoji za naročanje notranjih AC visokonapetostnih stikalnih naprav"

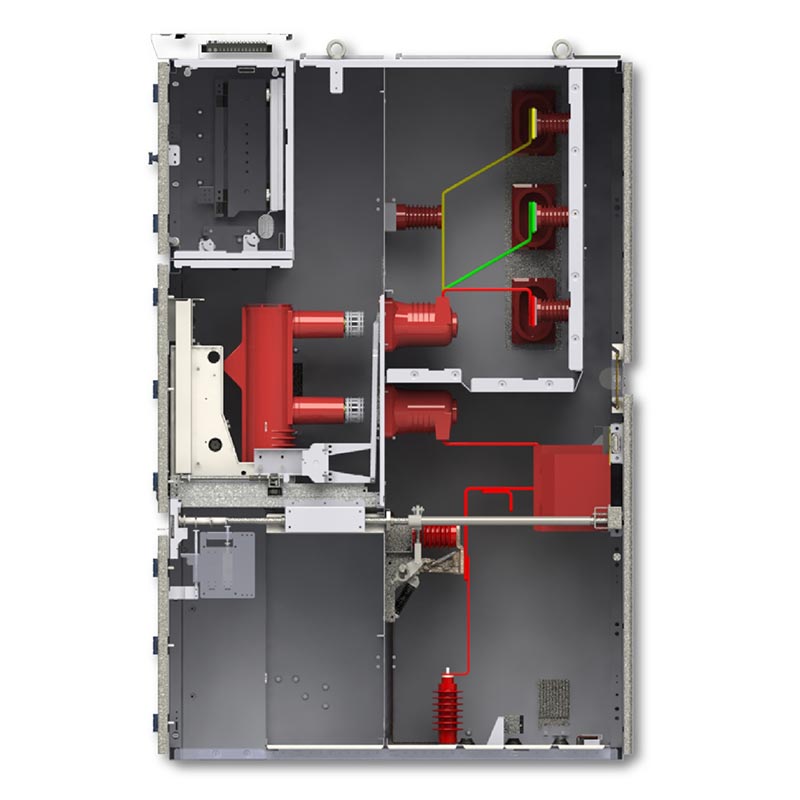

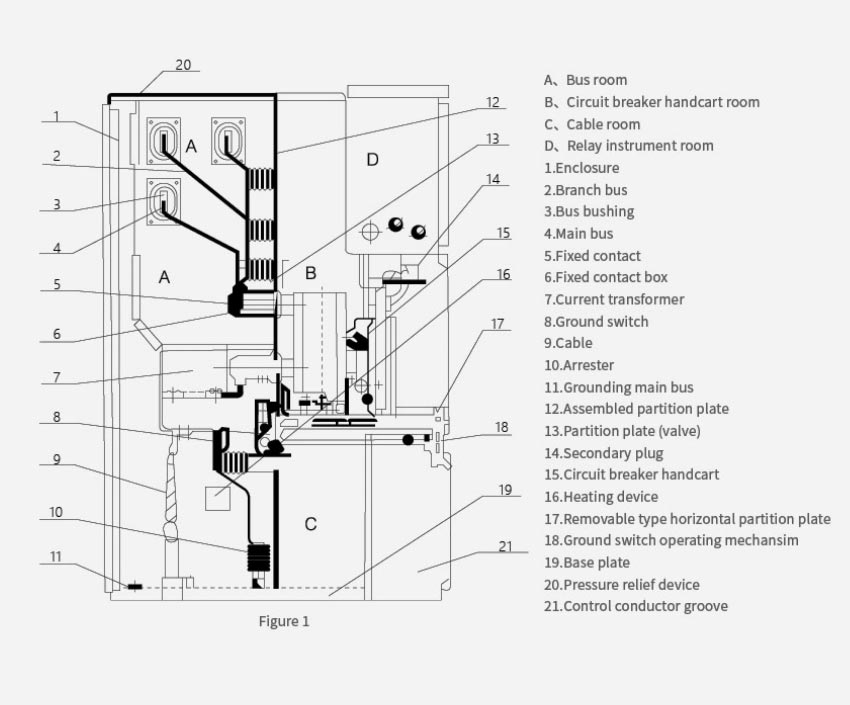

Struktura kabineta

24kV srednjenapetostna nizko in srednjenapetostna stikalna naprava ima v celoti kovinsko razdeljeno strukturo, pri čemer vsak neodvisno izolirano funkcionalno območje, ki učinkovito zavira širjenje lokov napak.

1. Predal za odklopnik: Opremljen z odstranljivim vakuumskim vozičkom za odklopnik.
2. Oddelek za zbiralke: Vsebuje glavne zbiralke, odcepne zbiralke in izolatorje zbiralk.
3. Predal za kable: Namesti tokovne transformatorje, napetostne transformatorje, ozemljitvena stikala in kabelske sponke.
4. Prostor za krmilne instrumente: opremljen z releji, zaščitnimi napravami, instrumenti, sekundarnim ožičenjem in nadzor plošče.
5. Kanal za razbremenitev tlaka: ima napravo za razbremenitev obloka na vrhu omarice za večjo varnost pri napakah.

Osnovne funkcije

1. Povsem kovinski neodvisni predelki za preprečevanje širjenja in medsebojnega motenja lokov napak.

2. Obsežna mehanska petodporna zapora:
- Preprečuje potiskanje ali vlečenje vozička odklopnika pod obremenitvijo.
- Preprečuje vklop odklopnika, ko je ozemljitveno stikalo zaprto.
- Preprečuje nenamerno zapiranje ozemljitvenega stikala, ko je pod napetostjo.
- Preprečuje nenamerni vstop v predelke pod napetostjo.
- Preprečuje napačno delovanje ločilnega stikala.

3. Sredinsko nameščen odstranljiv voziček za upravljanje in vzdrževanje spredaj, kar olajša popravila.

4. Visoka stopnja izolacije, kompaktna struktura in močna odpornost na napake.

5. Skladen z domačimi in mednarodnimi standardi, prilagodljiv različnim shemam distribucije električne energije

Primeri praktične uporabe

Primer 1: Občinska podpostaja na vzhodu Kitajske

1. Ozadje projekta

Občinska transformatorska postaja 110 kV je morala nadgraditi svoje sekundarno distribucijsko omrežje električne energije, da bi zadostila rastočemu mestnemu okolju povpraševanje po energiji in izboljšanje zanesljivosti napajanja.

2. Rešitev

36 Usune 24kV srednjenapetostnih Lv in Mv stikalnih enot je bilo nameščenih za 24kV distribucijski sistem električne energije.

3. Rezultati

- Kompaktna zasnova stikalne naprave je prihranila 30 % talne površine transformatorske postaje.
- Petodporni sistem zaklepanja je v treh letih delovanja deloval brez obratovalnih nesreč.
- Zanesljiva tehnologija vakuumskega prekinitve tokokroga je skrajšala čas izpada za več kot 80 %, s čimer je znatno izboljšala kakovostna oskrba z električno energijo za 200.000 prebivalcev.

Primer 2: Velika petrokemična tovarna v srednji Aziji

1. Ozadje projekta

Sodoben petrokemični kompleks je zahteval zelo zanesljiv srednjenapetostni distribucijski sistem za zagotavljanje neprekinjeno delovanje kritične proizvodne opreme.

2. Rešitev

Zagotovljenih 58 stikalnih enot Usune 24 kV, posebej zasnovanih za težka industrijska okolja in izboljšanih z odpornost proti prahu in koroziji.

3. Rezultati

- Uspešno je prestal težke pogoje na kraju samem (močan prah, kemični hlapi) in dokazal stabilnost uspešnost.
- Zmožnost hitrega odklopa napake (≤ 60 ms) ščiti drage kompresorje in reaktorje pred poškodbami med kratkim vezja.
- Sprednja nameščena vzdrževalna zasnova skrajša čas izpadov vzdrževanja za 50 %, kar zagotavlja kontinuiteto proizvodnje.

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšno je veljavno napetostno območje te 24kV srednjenapetostne Lv in Mv stikalne naprave?

A1: Izdelek je primeren za 3,6～12kV, 24kV trifazne AC 50/60Hz napajalne sisteme, ki izpolnjujejo potrebe večine scenariji distribucije srednje napetosti.

V2: Ali oprema podpira vzdrževanje in popravilo na kraju samem?

A2: Da. Izdelek ima zasnovo s sprednjim upravljanjem in vzdrževanjem; voziček odklopnika se lahko premika za hitro vzdrževanje in zamenjava brez vpliva na delovanje drugih vezij.

V3: Ali vaša tovarna kot profesionalni dobavitelj ponuja prilagojene rešitve?

A3: Da. Usune lahko prilagodi nazivni tok, prekinitveni tok kratkega stika, velikost omare, konfiguracijo zaščite, itd., glede na zahteve projekta za prilagajanje različnim delovnim pogojem in sistemskim zahtevam.
