Kyn28 stikalna naprava 10kv

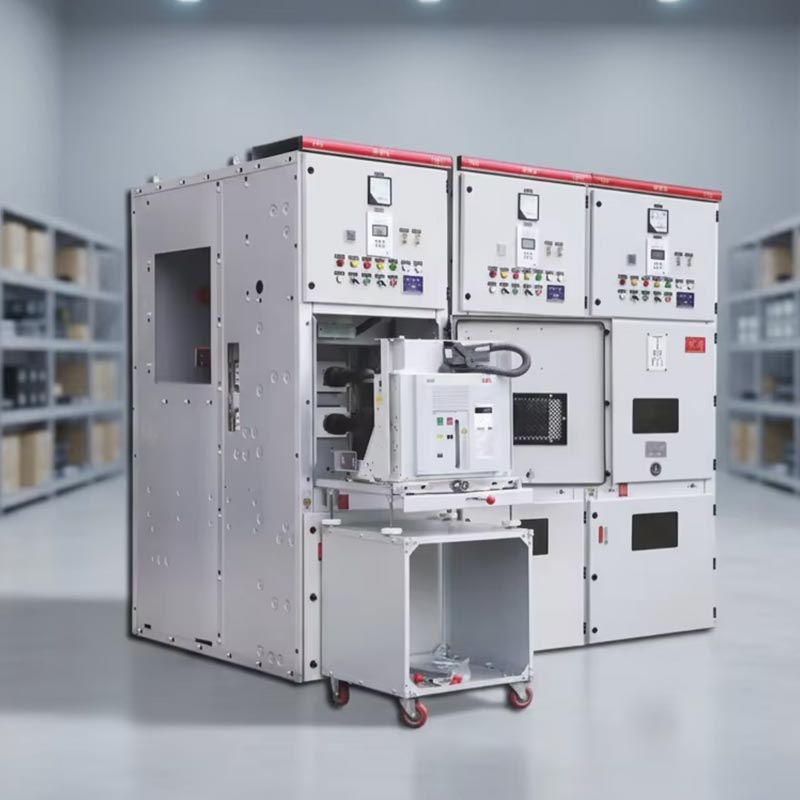

Stikalna naprava Usune Kyn28 10 kV je primerna za trifazni izmenični tok 50 Hz, 3,6 ~ 12 kV enojno zbiralko in enojno zbiralko segmentirano napajalne sisteme in ima celovite funkcije "pet-proof". Del omare je mogoče opremiti z vozičkom z glavne komponente, kot so vakuumski odklopniki in vakuumski kontaktorji. Vakuumski odklopniki znamk, kot je ABB VD4, Izberete lahko Schneider HVX in Usune VS1. To je trenutno najpogostejši notranji visokonapetostni komplet moč distribucijska oprema, ki se večinoma uporablja za prenos in sprejem električne energije v različnih transformatorskih postajah in distribuciji postaje ter za nadzor tokokrogov, zaščito in nadzor.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Zahteve glede delovnega okolja

• Temperatura okoljskega zraka: zgornja meja +40 ℃, spodnja meja -15 ℃;
• Relativna vlažnost: dnevno povprečje ne presega 95 %, mesečno povprečje ne presega 90 %;
• Nadmorska višina: 1000m in manj;
• Potresna jakost: Ne presega 8 stopinj;
• Brez nevarnosti požara ali eksplozije, brez močnega onesnaženja, brez kemične korozije in brez močnih vibracij. Če je delovanje okolje presega običajne pogoje, določene v GB3906, se morata uporabnik in proizvajalec pogajati in določiti ustrezne pogoje.

Tehnični parametri

• Nazivna napetost: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Nazivna frekvenca: 50/60Hz;
• Nazivni tok: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nazivni kratkotrajni tok (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nazivna stopnja izolacije: 42 kV (1 min električne frekvence, med elektrodami/zemljitvijo), 48 kV (odprt kontakt); 75kV (impulz strele, med elektrodami/na tla), 85kV (odprt kontakt, temenska vrednost);
• Zaščitni razred: stopnja zaščite ohišja IP4X, zaščita IP2X za predelke;
• Vrste omaric: dohodne omare, odhodne omare, zaščitne omare za transformatorje, vezice zbiralk omare, ločilne stikalne omare, dvižne omare zbiralk, PT/VT omare itd.;
• Mere omare: širina 650mm/800mm/1000mm, višina 2300mm, globina 1450mm.

Temeljne prednosti

1. Celovita varnostna zaščita

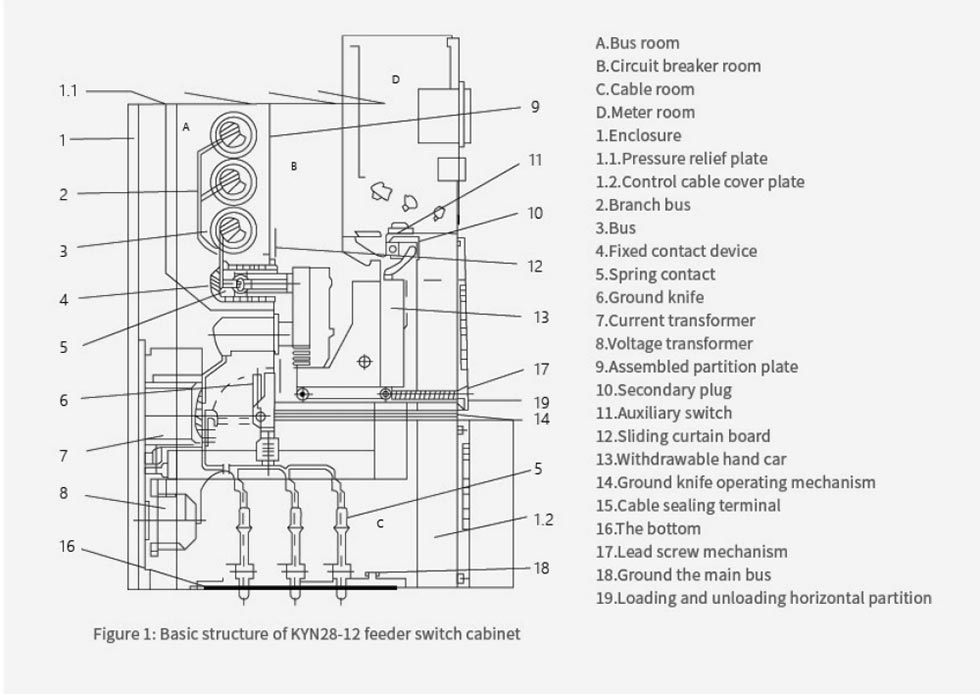

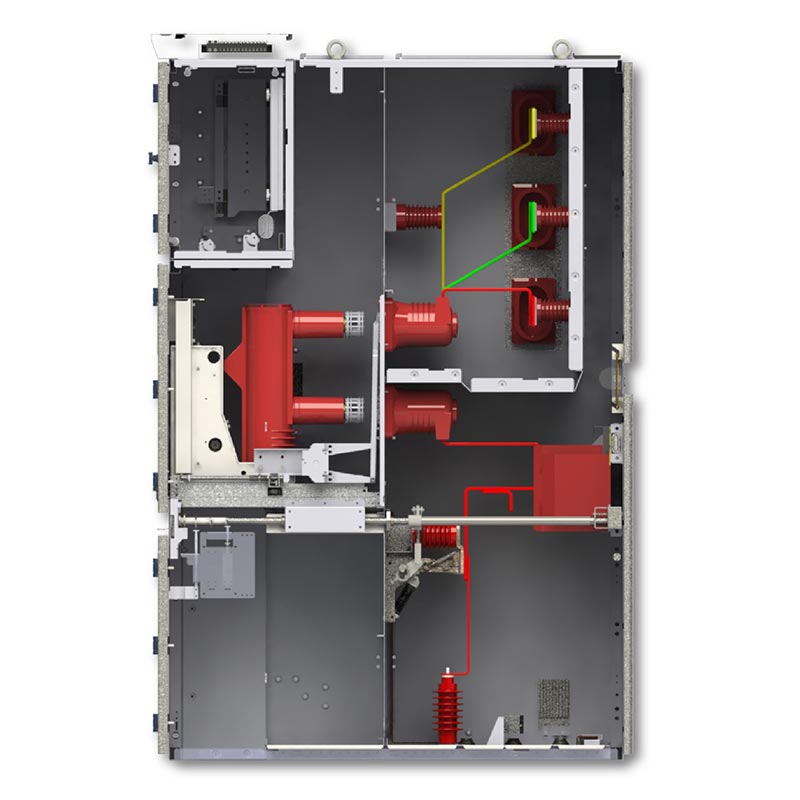

Stikalna naprava Kyn28 10kV ima oklepno kovinsko zaprto strukturo, z vsakim funkcionalnim predelkom neodvisno ločeni. V kombinaciji z mehanskimi in električnimi zaporami v celoti uresničuje petodporno zaporo, odpravljanje nevarnost napačnega delovanja. Stopnja zaščite ohišja doseže IP4X, zaščita predelka pa IP2X, naprej izboljšanje zmogljivosti varnostne zaščite.

2. Stabilno in zanesljivo delovanje

Zasnovano in izdelano strogo v skladu z mednarodnimi standardi IEC in sistemom vodenja kakovosti ISO, z uporabo visokokakovostnih vakuumskih komponent je združljiv z različnimi vakuumskimi odklopniki znanih blagovnih znamk, ima močan zmožnost vzdržljivosti kratkega stika, prilagaja se širokemu razponu napetosti in toka ter je primeren za dolgotrajno neprekinjeno delovanje.

3. Priročna namestitev in vzdrževanje

Zasnova odstranljivega vozička omogoča hiter in enostaven pregled in zamenjavo. Njegova kompaktna struktura podpira spredaj vzdrževanje, prihranek prostora in izpadov. Standardizirane dimenzije omar se prilagajajo različnim scenarijem vgradnje, kar ima za posledico visoko učinkovitost namestitve.

4. Široka uporabnost

Kyn28 Stikalna naprava 10kV pokriva vse nivoje napetosti od 3,6 do 24kV, je združljiva z dvojno frekvenco 50/60Hz sistemi, in ponuja različne vrste omar za izpolnjevanje potreb po distribuciji električne energije v različnih panogah, kot so elektrarne, transformatorske postaje, industrijska in rudarska podjetja ter visoke zgradbe. Prav tako se lahko prilagodi različnim običajnim delovna okolja.

Primer uporabe v resničnem svetu

Projekt obnove transformatorske postaje 110 kV v določenem mestu je izbral 28 stikalnih enot Usune KYN28-12. Oprema dosegli visoko izkoriščenost prostora, hiter zagon in 99,98-odstotno stopnjo zanesljivosti po zagonu, znatno izboljšanje ravni varnosti elektrodistribucijskega omrežja. V tem projektu je stikalna naprava prilagojena okoljske zahteve lokacije, vključno z nadmorsko višino, temperaturo in vlažnostjo ter ustreznim vakuumskim krogom model odklopnika je izbran tako, da popolnoma ustreza potrebam razdelitve električne energije v postaji.

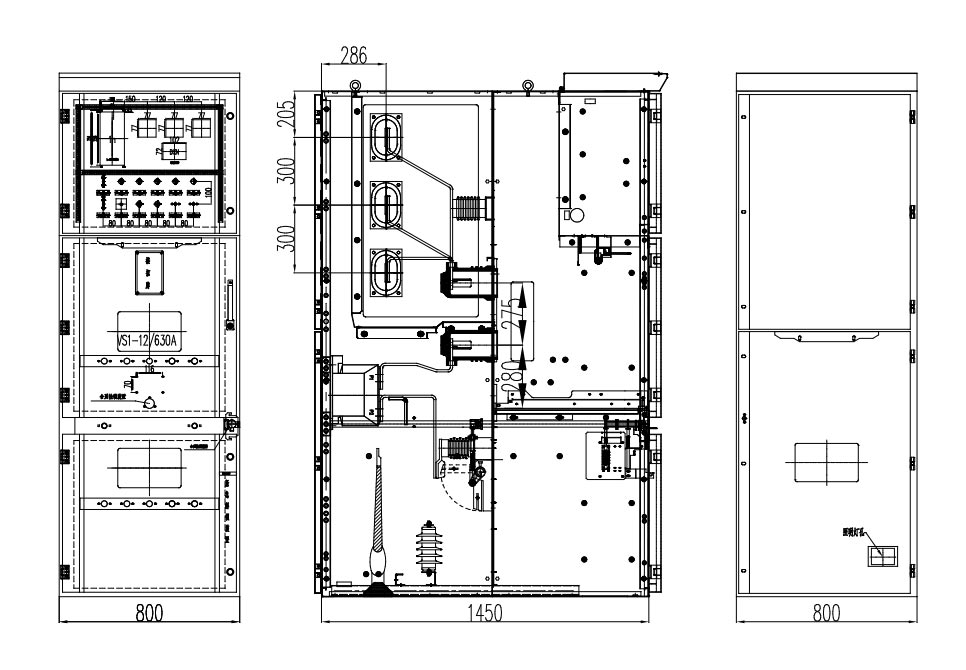

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Katere so posebne "petodporne" funkcije stikalne naprave KYN28?

O: To vključuje predvsem preprečevanje nenamernega odpiranja in zapiranja odklopnikov, preprečevanje potiskanja ali vlečenja ročni voziček pod obremenitvijo, kar preprečuje priključitev ozemljitvenih žic na tokokroge pod napetostjo, preprečuje zapiranje odklopnik s priključeno ozemljitveno žico in preprečuje, da bi osebje nenamerno vstopilo pod napetost predelki, s čimer strukturno zagotavljajo varnost osebja in opreme.

V2: Kakšen je cikel rutinskega vzdrževanja za stikalno napravo Kyn28 10kV?

O: Priporočljivo je opraviti rutinski pregled vsakih 6 mesecev in celovito vzdrževanje vsakih 1-2 let, s poudarkom na preverjanju mehanizma, izolacije, zaklepanja in tesnosti vijakov. Usune zagotavlja popolno tehnično podporo.

V3: Ali lahko Usune zagotovi stikalne naprave po meri?

O: Da. Kot profesionalni proizvajalec lahko Usune prilagodi notranje konfiguracije, ravni zaščite in inteligentne rešitve za spremljanje na podlagi napetosti, toka, zaščitnih zahtev in okolja lokacije. Lahko prilagodite tudi dimenzije ohišja in izberite ustrezne modele vakuumskih odklopnikov, da ustrezajo posebnim potrebam.

Če povzamemo, stikalna naprava Usune Kyn28 10kV združuje varnost, zanesljivost in enostavnost uporabe. Podprto z mature dizajn, strog nadzor kakovosti in obsežni tehnični parametri, je primeren za različna dela okolja in scenarije. Kot profesionalni proizvajalec in visokokakovosten dobavitelj iz Kitajske Usune še naprej zagotavljajo stabilne in učinkovite rešitve za distribucijo srednje napetosti uporabnikom po vsem svetu.
