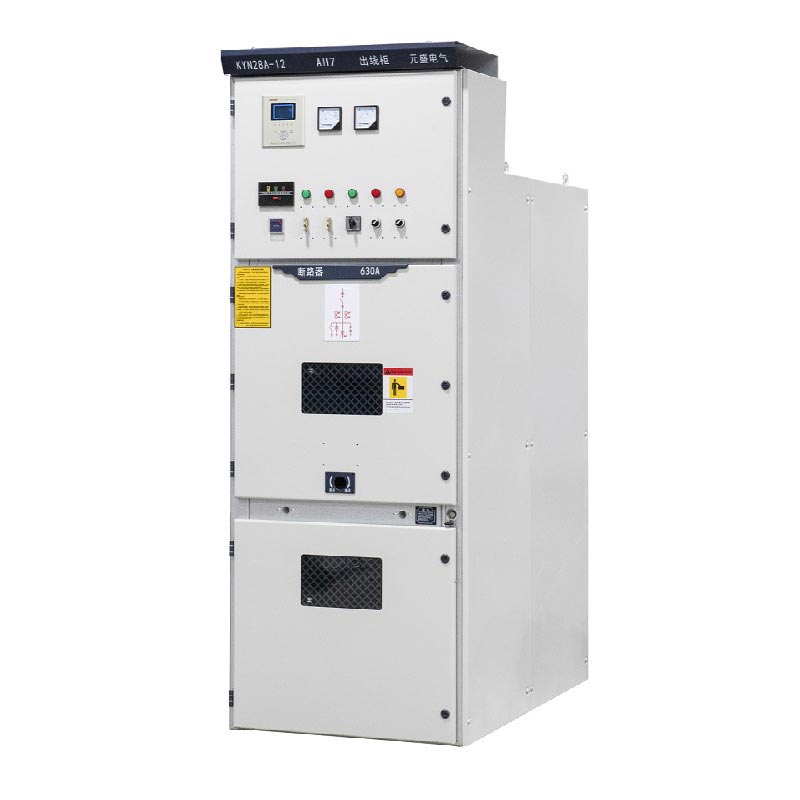

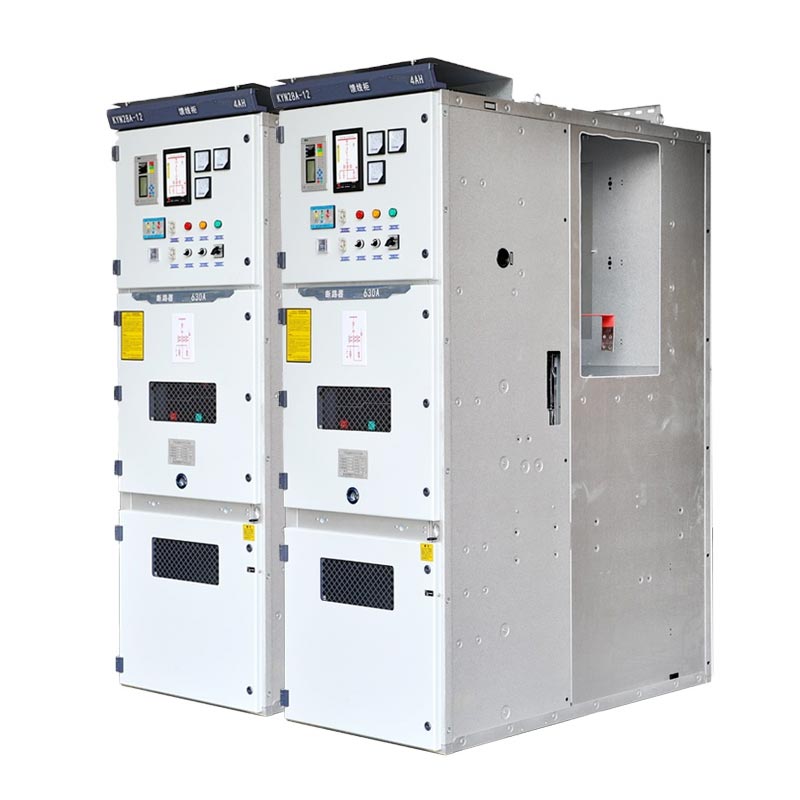

11kv Mv Vcb plošče

Paneli 11 kV MV Vcb so pozicionirani kot industrijski visoko zanesljivi srednjenapetostni distribucijski sistemi oprema, primeren za 11kV in podnapetostne sisteme in se lahko uporablja v enojni zbiralki, segmentirani enojni zbiralki ali dvojni zbiralka arhitekture. Strogo upoštevajo standarde, kot so IEC 60298, IEC 694, GB3906-2006 in nemški DIN VDE 0670, in so certificirani za sistem vodenja ISO s standardiziranim nadzorom skozi celoten proces.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Osnovni parametri in strukturni poudarki

1. Osnovni parametri

Nazivna napetost 11kV (združljivo s 3,6~12kV), trifazni AC 50/60Hz, nazivni tok 630A~2500A (prilagodljivo), prekinitveni tok kratkega stika 25kA~40kA, stopnja zaščite IP4X (ohišje), združljiv z več sistemi arhitekture.

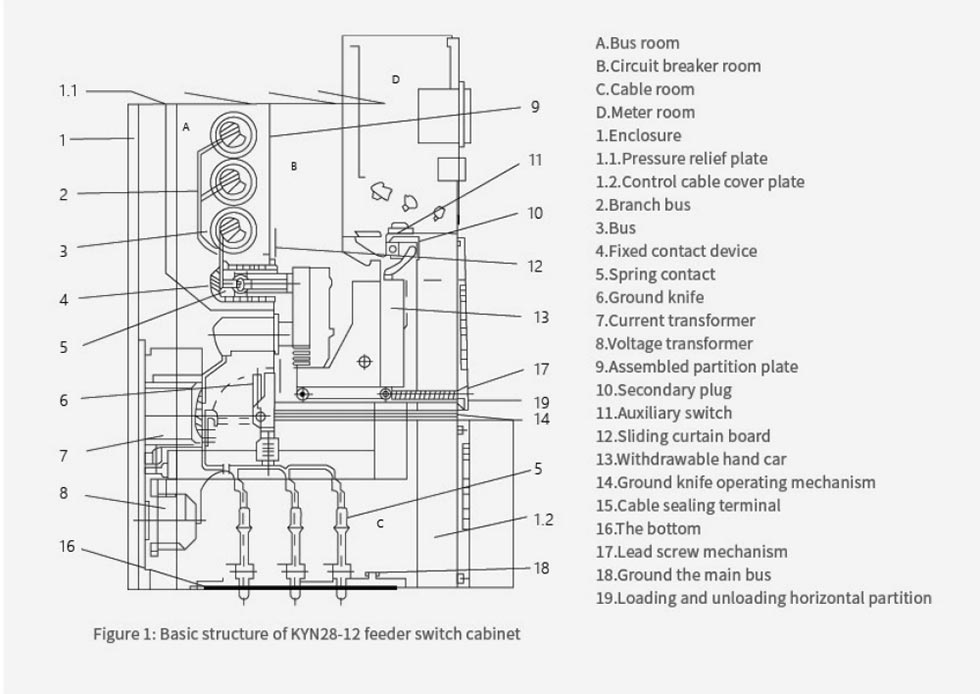

2. Strukturni poudarki

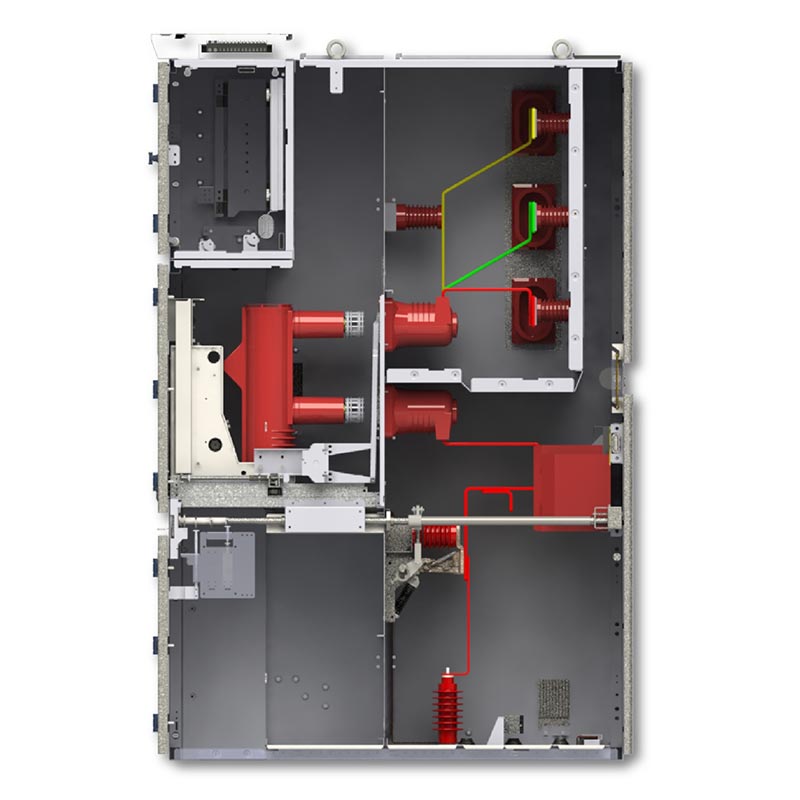

S kovino oblečena izvlečna struktura, štirje neodvisni predelki, centralno nameščen ročni voziček za enostavno vzdrževanje; opremljen s celovitim petodpornim varnostnim sistemom zaklepanja, mehansko + električno dvojno zaščito, odprava napačnega delovanja; močna okoljska prilagodljivost, primerna za različne delovne pogoje v zaprtih prostorih.

Temeljne prednosti

1. Zanesljivo delovanje: Vakuumski odklopnik s hitrim odzivom, dolgo mehansko življenjsko dobo, primeren za pogosto uporabo delovanje v več scenarijih;

2. Varno in priročno: Popolnoma zaprta zaščita, oblika ročnega vozička za učinkovito vzdrževanje, podpira inteligentno upravljanje in vzdrževanje na daljavo;

3. Globalna kakovost: proizvajalec s sedežem na Kitajskem, standardizirana tovarna zagotavlja proizvodno zmogljivost in kakovost; kot a visokokakovosten dobavitelj, izvaža v več regij in zagotavlja storitve celotnega cikla.

Primer uporabe v resničnem svetu

Primer 1: Projekt distribucije 11 kV na 110 kV postaji v jugovzhodni Aziji

1. Ozadje projekta: Ta transformatorska postaja je osrednje oskrbovalno središče v regiji, ki zahteva stabilno moč 11 kV oskrba okoliških industrijskih parkov in stanovanjskih območij. Oprema mora imeti visoko zanesljivost in skladnost in združljivost z lokalnim 50Hz napajalnim sistemom.

2. Rešitev uporabe: Usune prilagojene 28 KYN28A-12 11kV MV VCB plošče, ki uporabljajo eno samo segmentirano zbiralko arhitekturo in opremljen z vakuumskimi odklopniki VS1 za izpolnjevanje zahtev za dvokrožno napajanje.

3. Rezultati implementacije: V treh letih od uvedbe v obratovanje je oprema delovala brez napake, uspešno prestala več testov v ekstremnih pogojih, kot so nevihte in visoke temperature. Natančno dokonča distribucijo električne energije in zaščito pred napakami ter pomaga transformatorski postaji doseči "ničelen izpad električne energije". obratovanje in vzdrževanje« in je prejel visoko priznanje lokalnega oddelka za energetiko.

Primer 2: Nadgradnja visokonapetostne distribucije električne energije v evropski tovarni za proizvodnjo avtomobilov

1. Ozadje projekta: Delavnice za žigosanje in barvanje v tovarni imajo izjemno visoke zahteve glede moči stabilnost oskrbe, zaradi česar je potrebna nadgradnja na 11kV distribucijski sistem. Oprema mora ustrezati EU IEC standardi, hkrati pa upoštevajo enostavnost vzdrževanja in izrabo prostora.

2. Rešitev uporabe: Izbranih je bilo 16 plošč Usune 11kV MV VCB, ki uporabljajo centralno nameščen ročni voziček strukturo, združljivo z enim sistemom vodil in opremljeno z grelniki proti kondenzaciji in inteligentnim moduli za spremljanje temperature in vlažnosti.

3. Rezultati implementacije: Oprema se popolnoma prilagaja evropskemu dvofrekvenčnemu sistemu 50Hz/60Hz. Namestitev ne vpliva na normalno proizvodnjo v delavnici, ročni voziček pa je mogoče hitro izvleči za vzdrževanje. Po nadgradnji se je stopnja napak v oskrbi z električno energijo v tovarni zmanjšala za 90 %, kar je zadostilo potrebam stalne proizvodnje avtomobilske proizvodnje.

Delovno okolje

1. Temperatura okoljskega zraka: največ +40 °C, najmanj -10 °C;
2. Relativna vlažnost: dnevno povprečje ≤ 95 %, mesečno povprečje ≤ 90 %;
3. Nadmorska višina: ≤ 1000 m;
4. Potresna intenzivnost: ne presega stopnje 8;
5. Oprema mora biti nameščena na lokacijah, kjer ni nevarnosti požara ali eksplozije, hudega onesnaženja, kemikalij korozija in močne vibracije.
6. Če se bo oprema uporabljala v okoljskih pogojih, ki presegajo običajne zahteve, določene v GB 3906, se o ustreznih dogovorih dogovorita uporabnik in proizvajalec.

Tehnične specifikacije

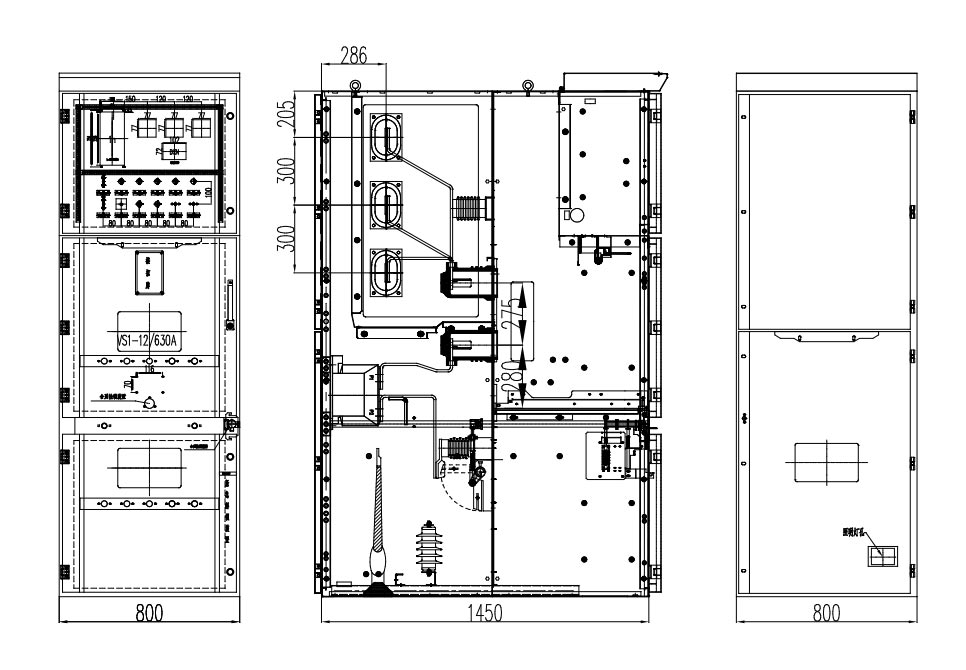

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Petkratna funkcija zaklepanja?

O: Vključuje pet glavnih funkcij, kot je odklopnik proti napačnemu delovanju, z mehansko in električno dvojno funkcijo zaklepanje za preprečevanje napačnega delovanja.

V2: Ali so plošče 11kV MV Vcb združljive s sistemi 10kV?

O: Popolnoma združljiv, ni potrebna nobena sprememba, lahko neposredno nadomesti obstoječo opremo in prilagoditev parametrov je podprt.

V3: Izvozna skladnost in poprodajne storitve?

O: V skladu z mednarodnimi standardi je regionalne certifikate mogoče prilagoditi; hiter odziv Kitajske tovarne in lokalizirane poprodajne storitve iz globalnih prodajnih mest.

Moč blagovne znamke in tovarne

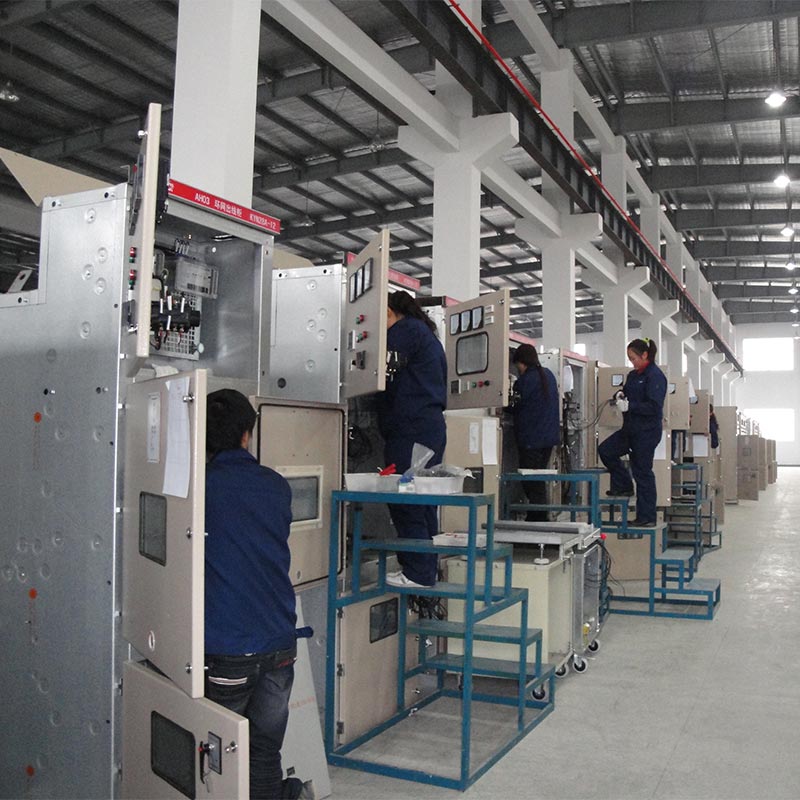

Usune se zanaša na svojo osrednjo tovarno na Kitajskem z letno proizvodno zmogljivostjo več kot 5000 plošč. Ponaša se digitalizirano upravljanje od konca do konca, ki vključuje raziskave in razvoj, proizvodnjo in prodajo. Njeni izdelki pokrivajo več kot 30 države, zaradi česar je zaupanja vreden dobavitelj in proizvajalec distribucije srednje napetosti za globalne stranke.
