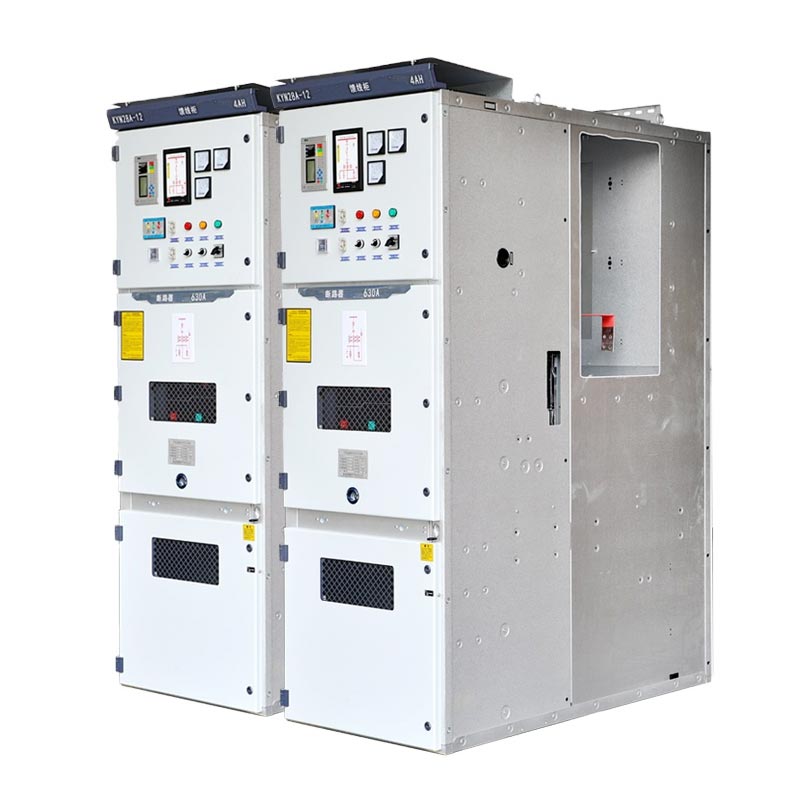

Kyn28 Stikalna naprava 11kV

Stikalna naprava Usune Kyn28 11kV je primerna za 3,6kV–12kV, 50Hz trifazne izmenične sisteme, ki omogočajo sprejem energije, distribucija, nadzor, zaščita in spremljanje. Podpira enojno zbiralko, sekcijo enojne zbiralke in dvojno metode povezovanja zbiralk, zaradi česar je ključna naprava za distribucijo električne energije v elektroenergetskih sistemih. Kot osrednji izdelek a profesionalni kitajski dobavitelj električne opreme, je postal svetovno zaupanja vreden srednjenapetostni distribucijski sistem rešitev zahvaljujoč tovarniškim proizvodnim zmogljivostim in stabilni kakovosti.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Skladnost s temeljnimi standardi

Stikalna naprava Usune Kyn28 11kV strogo upošteva mednarodne in domače standarde, da zagotovi izdelek zanesljivost, varnost in interoperabilnost:

1. IEC 60298 / IEC 62271-200: stikalne naprave AC v kovinskem ohišju z nazivnimi napetostmi od 1 kV do 52 kV
2. GB 3906-2006: 3–35kV AC kovinsko ograjene stikalne in krmilne omare
3. DL/T 404-2007: Tehnične specifikacije za notranjo AC visokonapetostno stikalno napravo
4. GB/T 11022: Splošne specifikacije za visokonapetostne stikalne naprave

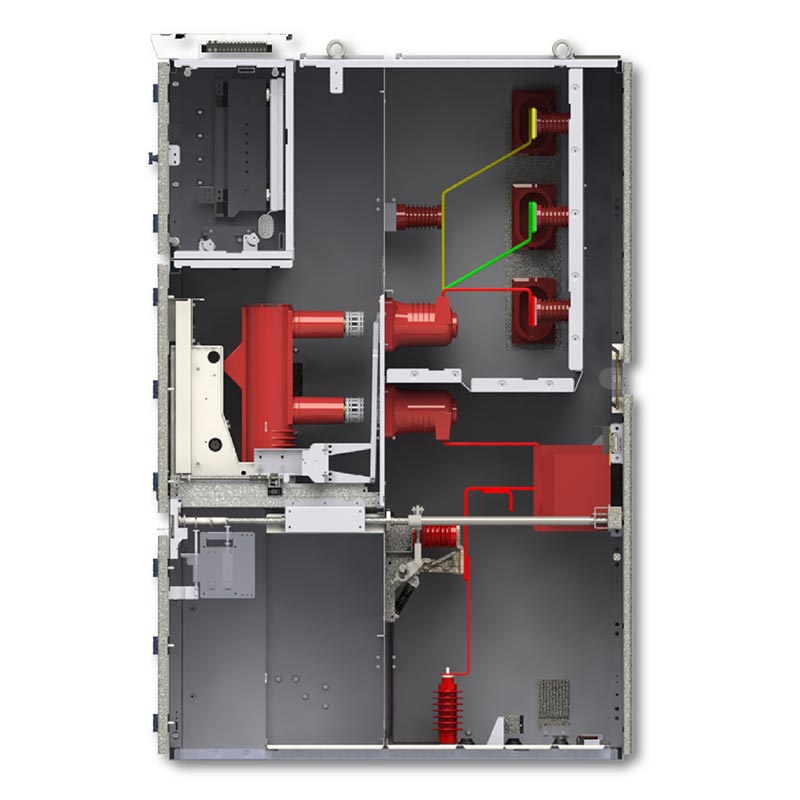

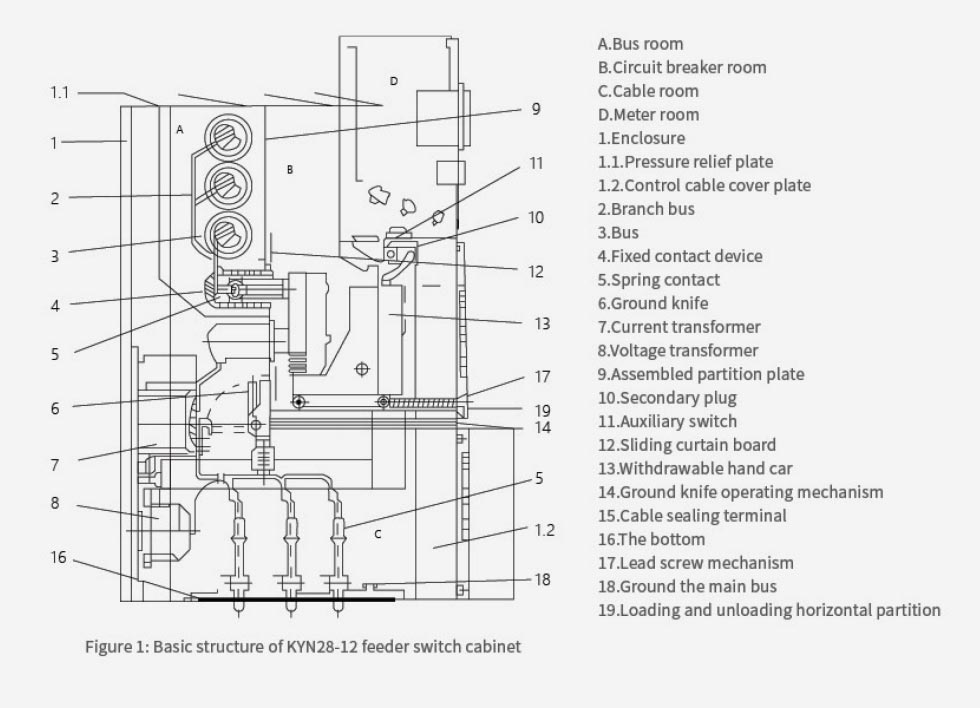

Strukturne in oblikovne značilnosti

Ohišje stikalne naprave Kyn28 11 kV ima modularno vijačeno strukturo iz visokokakovostnega pocinkanega/hladno valjanega jeklena plošča, razdeljena na pet neodvisnih ozemljitvenih predelkov s kovinskimi pregradami, ki učinkovito preprečujejo napako razmnoževanje.

1. Predal za odklopnik: Opremljen z odstranljivim vakuumskim odklopnikom z mehanskim prepletanje
2. Oddelek za zbiralke: Namesti glavne zbiralke in odcepne zbiralke, neodvisno izolirane.
3. Kabelski predel: Uporablja se za kabelske povezave, ki vsebujejo transformatorje, ozemljitvena stikala, prenapetostne odvodnike itd.
4. Prostor za krmilne instrumente: Namesti releje, instrumente, zaščitne naprave in sekundarna vezja.
5. Kanal za razbremenitev tlaka: Opremljen z napravo za razbremenitev tlaka na vrhu, ki omogoča varno sprostitev tlaka obloka v primeru napake.

Temeljne prednosti

1. Odstranljiva oblika ročnega vozička: odklopnik in ročni voziček PT sta zamenljiva, kar omogoča hitro vzdrževanje in zamenjavo brez izklopa celotnega odseka zbiralke.
2. Obsežna zapora s petimi zaščitami: preprečuje nenamerno odpiranje/zapiranje odklopnika, preprečuje potiskanje/vlečenje ročnega vozička pod obremenitvijo, preprečuje zapiranje ozemljitvenega stikala, ko je pod napetostjo, preprečuje vklop ko je stikalo za ozemljitev zaprto, in preprečuje nenamerni vstop v predelke pod napetostjo.
3. Kompaktna struktura: delovanje in vzdrževanje obrnjeno spredaj, prihrani prostor za namestitev.
4. Visoka okoljska prilagodljivost: Vgrajen kondenzacijski grelnik, primeren za vlažna okolja.

Glavne vrste aplikacij:

1. Omarica dohodne linije (sprejemna moč)
2. Omarica za odhodno linijo (distribucija moči do podajalnikov/motorjev)
3. Napetostni transformator in omarica za merjenje napetosti
4. Merilna omarica (s števcem energije)
5. Omara razdelka zbiralke
6. Izolacijska omara

Okoljski pogoji

- Temperatura okolja: -15 ℃ ~ +40 ℃
- Dnevna povprečna relativna vlažnost ≤95%, mesečno povprečje ≤90%
- Brez eksplozivnih, korozivnih plinov ali prevodnega prahu, brez močnih vibracij
- Samo namestitev v zaprtih prostorih

Glavni tehnični parametri

Dejanski primer uporabe

Projekt distribucije električne energije mestnega komercialnega kompleksa. 50-nadstropni komercialni kompleks (pisarna + komerciala + zabava) na vzhodu Kitajske uporablja 18 stikalnih enot Usune Kyn28 11kV, vključno z dohodnimi linijami, odhodnimi linijami, PT, merjenjem, sekcijske omare in izolacijske omare z redundančnim napajanjem preko dvojnih zbiralk.

Po dveh letih delovanja je dosegel 99,98 % zanesljivost napajanja brez nenačrtovanih izpadov električne energije. The stikalne naprave je mogoče hitro zamenjati, kar bistveno skrajša čas vzdrževanja. Kompaktna omarica prihrani prostor v razdelilni prostor, kondenzacijski grelec pa zagotavlja stabilno delovanje v vlažnih okoljih.

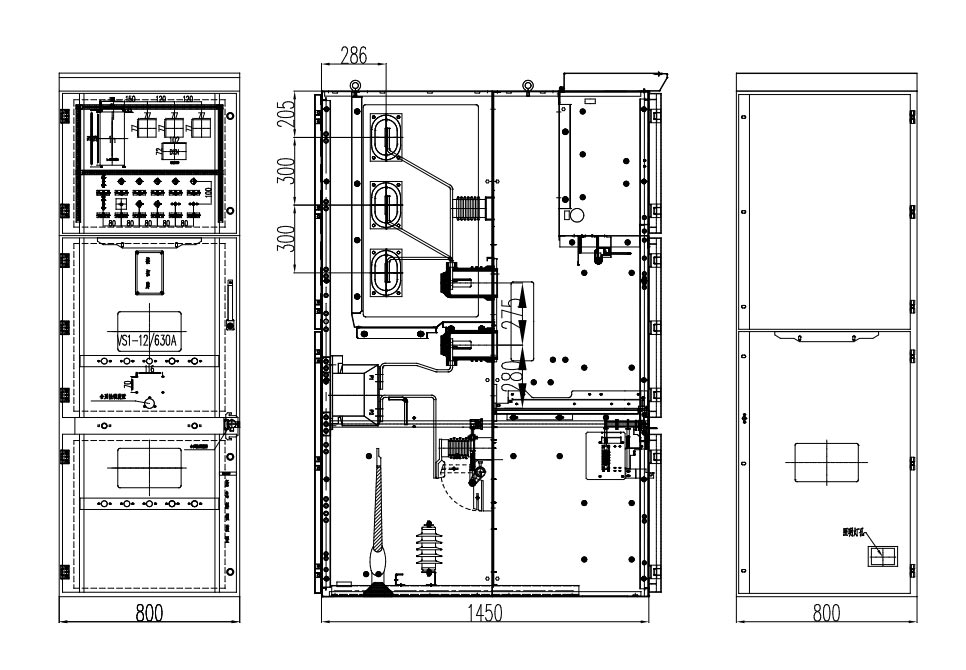

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšne so glavne razlike med Usune KYN28 11kV in tradicionalno fiksno stikalno napravo?

O: Glavna razlika je izvlečna struktura stikalne naprave. Odklopnike je mogoče samostojno odstraniti in medsebojno zamenjani, kar odpravlja potrebo po popolnem izpadu električne energije med vzdrževanjem. Posledica tega je večja varnost in učinkovitost vzdrževanja, neodvisni prostor pa učinkovito omejuje obseg napak.

V2: Ali je mogoče stikalno napravo Kyn28 11kV uporabljati v visokih ali posebej vlažnih okoljih?

O: Da. Kot profesionalni proizvajalec Usune ponuja zasnovo za znižanje moči na visoki nadmorski višini, izboljšano izolacijo in protikorozijska zaščita in vgrajen grelec za zanesljivo delovanje v vlažnem okolju.

V3: Kaj pa garancija za izdelek in poprodajne storitve?

O: Celoten stroj ima 12-mesečno garancijo, globalno tehnično ekipo, ki se odziva 24 ur na dan in hitro storitve na kraju samem, ki so na voljo v ključnih območjih. Nudimo tudi dolgoročno vzdrževanje in tehnično izobraževanje.
