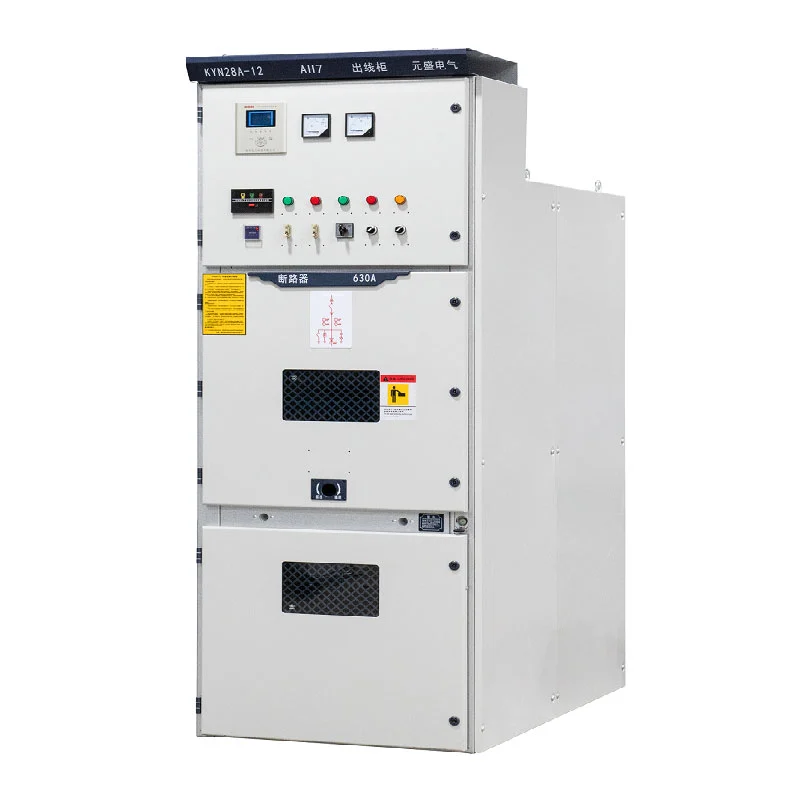

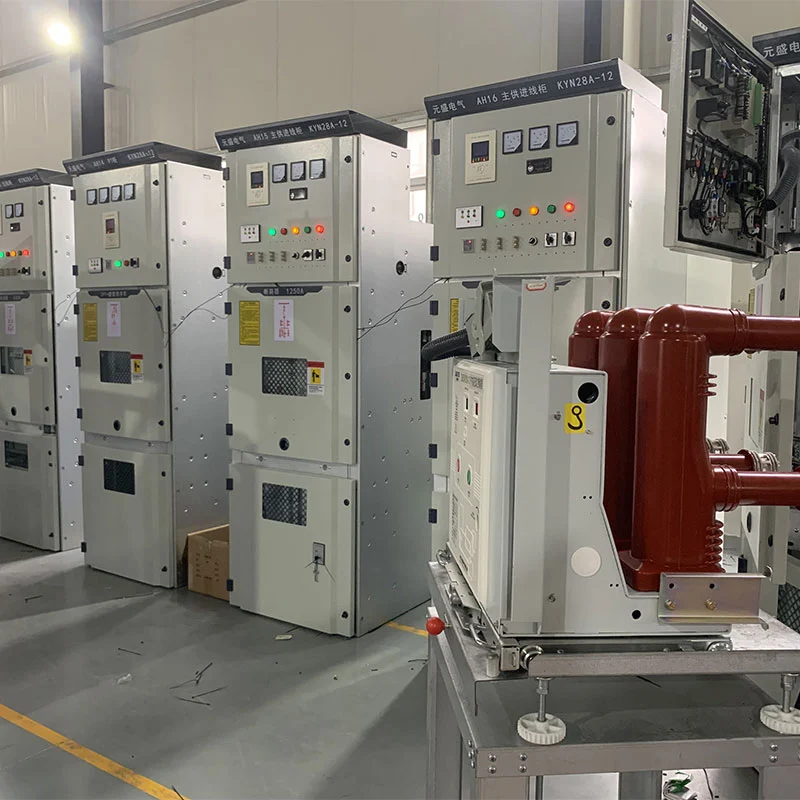

Srednjenapetostna stikalna naprava Kyn28

Ciljni uporabniki in skladnost

Ta platforma skrbi za izvajalce EPC, veletrgovce z električno energijo, transformatorske postaje, industrijske objekte in razvoj infrastrukture, ki iščejo vsestransko rešitev za distribucijo srednje napetosti v zaprtih prostorih. Delovanje podjetja Usune urejajo okviri ISO 9001, ISO 14001 in ISO 45001. Proizvodnja je usklajena z ustreznimi direktivami IEC in GB, oznaka CE pa je na voljo za kvalificirane regije.

Metodologija specifikacije

Izbira ustrezne srednjenapetostne stikalne opreme se začne z analizo samega električnega omrežja. Inženiring pred naročilom običajno vključuje preverjanje sistemske napetosti, frekvence, toka konične obremenitve, velikosti kratkega stika, števila napajalnikov, zaščitnih potreb, sheme napeljave kablov in faktorjev okoljske namestitve. Usune oceni te podrobnosti, specifične za projekt, da predlaga optimizirano konfiguracijo, pri čemer se izogiba splošnim specifikacijam. Ta prilagojeni izbirni postopek je ključnega pomena za transformatorske postaje, tovarne in energetsko infrastrukturo, kjer sočasno deluje več srednjenapetostnih tokokrogov.

Tehnične ocene in zmogljivost

Standardni sklopi so prilagojeni srednjenapetostnim nivojem od 3,6 kV do 12 kV, z neprekinjenimi tokovnimi zmogljivostmi v razponu od 630 A do 3150 A. Zmogljivosti vzdržljivosti kratkega stika so na voljo v stopnjah - 25 kA, 31,5 kA, 40 kA in 50 kA - z izbiro, ki jo narekuje izračunani tok napake v omrežju in ne samo rutinska obremenitev. Usklajevanje nazivnega toka in jakosti kratkega stika z napravami navzgor in navzdol zagotavlja kohezivno delovanje sistema.

Sistemska arhitektura in koordinacija

Celostno srednjenapetostno distribucijsko polje se redko zanaša na eno samo vrsto omarice; vhodni viri, odhodne linije, transformatorji, merjenje, zaznavanje napetosti in vodilne povezave zahtevajo različne funkcije. Srednjenapetostno stikalno napravo Kyn28 je mogoče sestaviti tako, da vključuje dohodne, odhodne, PT, merilne enote, sekcionar vodila in izolacijske enote znotraj enotnega električnega omrežja. Ta prilagodljivost zagotavlja, da fizična postavitev neposredno odraža potrjeni enovrstični diagram.

Zaščitna integracija

Srednjenapetostna zaščita zahteva perspektivo celotnega sistema, ki zagotavlja harmonijo med stikalnimi napravami, odklopniki, releji, transformatorji, kabli in napravami navzgor. Srednjenapetostna stikalna naprava Kyn28 podpira integracijo določenih zaščitnih in krmilnih elementov. Vakuumski odklopnik skrbi za primarno preklapljanje, medtem ko sta pripadajoči rele in krmilna shema prilagojena električni zasnovi. Usune sodeluje s strankami pri sinhronizaciji konfiguracije omar z zaščitno dokumentacijo, kar je kritična potreba za EPC podjetja.

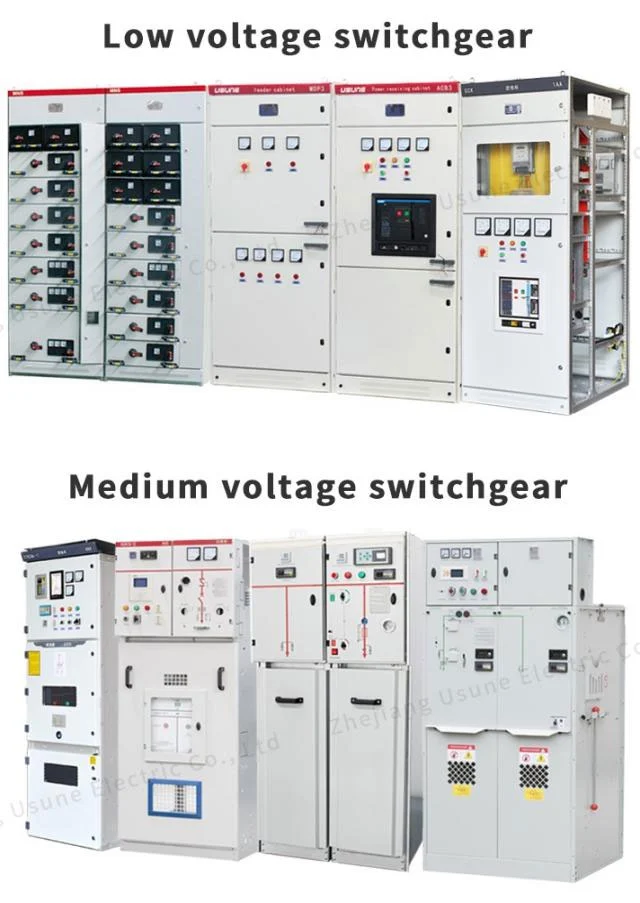

Mehanska struktura in postavitev

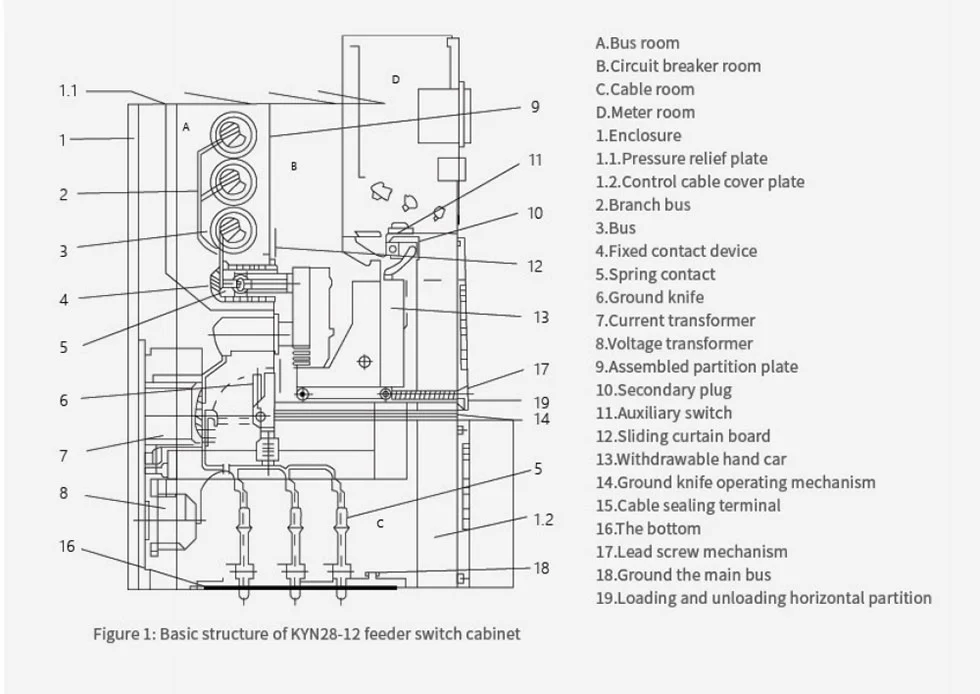

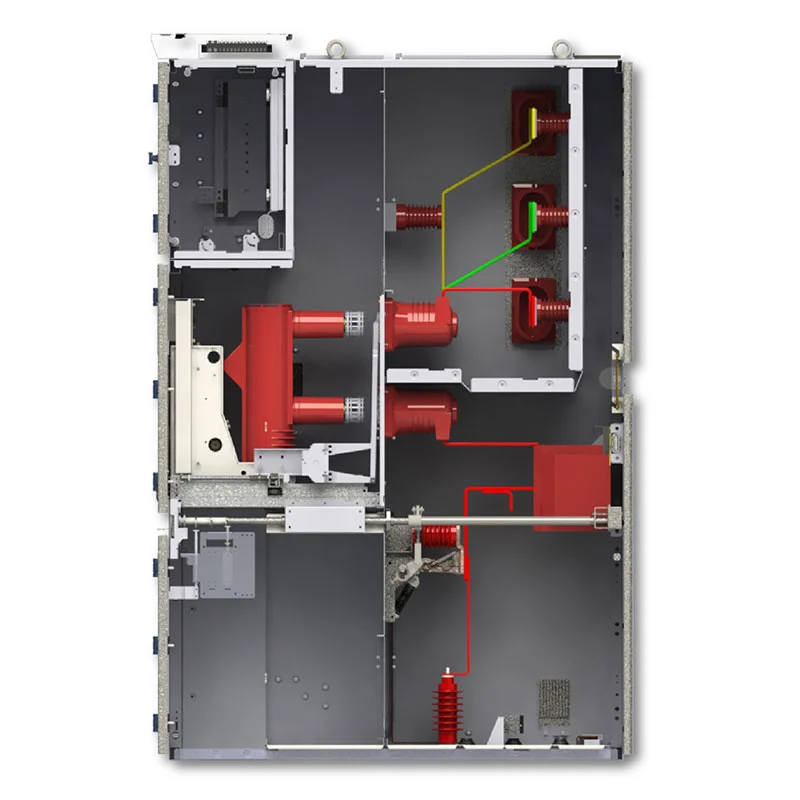

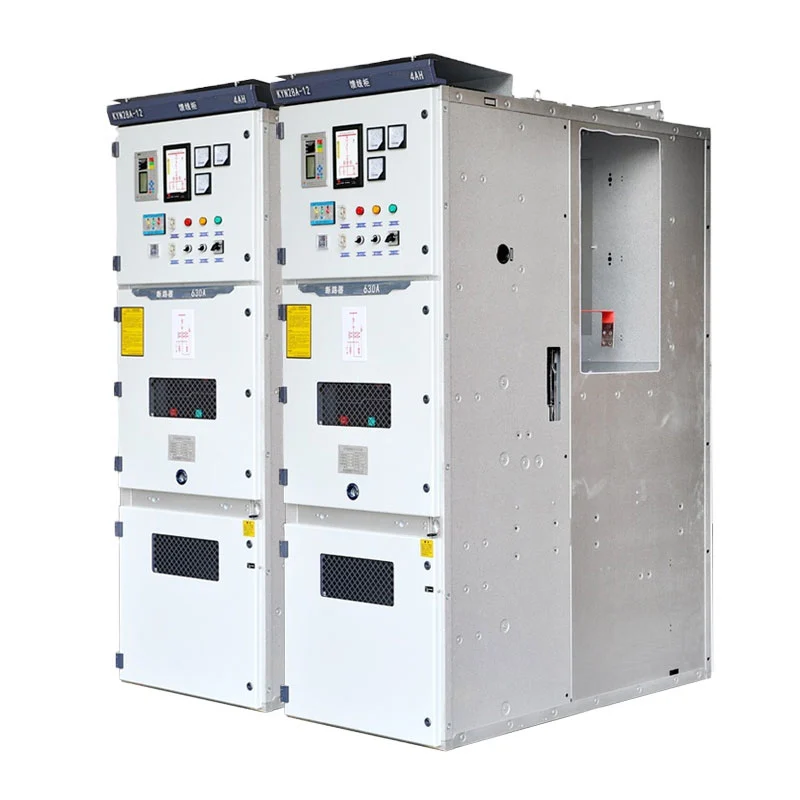

Oprema ima kovinsko obloženo ohišje z ločenimi območji za primarne komponente, vodila, kabelske zaključke in sekundarne krmilnike. Ta notranja cona vzpostavlja jasen okvir namestitve in omogoča, da se celotna linija uskladi s kabelskimi potmi, krmilnim ožičenjem, delovnim odmikom in dimenzijami prostora. Pri projektih z več omaricami razporeditev temelji na številu vezij in funkcionalnih zahtevah, namesto da bi vsako ležišče obravnavali kot samostojen izdelek.

Priprava lokacije in okoljske omejitve

Pred naročilom je treba oceniti pogoje v električni sobi, vključno z razpoložljivim odtisom, usmeritvijo kabelskih vhodov, servisnim prostorom, temperaturo, vlažnostjo, nadmorsko višino, prezračevanjem in potmi za ravnanje z opremo. Standardna srednjenapetostna stikalna naprava Kyn28 je namenjena uporabi v zaprtih prostorih, deluje v območju od -15 °C do +40 °C, z dnevno povprečno relativno vlažnostjo, omejeno na 95 %, in mesečnim povprečjem na 90 %. Posebna okolja ali mesta na visoki nadmorski višini zahtevajo zgodnje posvetovanje z Usunejem za prilagoditev električnih in izolacijskih parametrov.

Osnovni funkcionalni moduli

Vhodna ležišča povezujejo vir srednje napetosti s sistemom zbiralk, s tokovno oceno, zaščito, meritvami in kabli, prilagojenimi zgornjemu omrežju. Izhodna polja dovajajo energijo transformatorjem, motorjem ali procesnim obremenitvam, dimenzioniranim glede na razpored obremenitev projekta. PT in merilna polja olajšajo transformacijo napetosti in spremljanje energije. Razporeditve sekcionarja vodila omogočajo upravljano spajanje ali ločevanje odsekov vodila, kar povečuje fleksibilnost omrežja.

Razmestitve v industriji

Znotraj transformatorskih postaj je srednjenapetostna stikalna naprava Kyn28 organizirana okoli vhodnih virov, transformatorskih dovodov, odhodnih tokokrogov in segmentacije vodila po enovrstičnem diagramu. Proizvodni obrati ga uporabljajo za dobavo proizvodnih linij, motorjev, kompresorjev in črpalk z različnimi nazivnimi vrednostmi podajalnika. Rudarskim operacijam koristi njegova sposobnost upravljanja porazdeljenih težkih bremen, kot sta prezračevalna in obdelovalna oprema. Komercialne stolpnice in velike zgradbe ga integrirajo za strukturiran sprejem energije in več transformatorskih dovodov, ki so usklajeni z omejitvami njihovih električnih prostorov.

Tehnične specifikacije

Končno specifikacijo je treba potrditi glede na projektno napetost, obremenitveni tok, stopnjo napake, zaščito shemo, razporeditev kablov in okolje namestitve.

Pomoč pri nabavi in ​​dobavni rok

Z več kot 14 leti v proizvodnji električne opreme Usune nudi tehnično podporo za projektno vodena nabava srednje napetosti. Stranke predložijo enočrtne diagrame, specifikacije napetosti/toka/kratkega stika, število omaric, funkcionalne potrebe in pogoje na lokaciji; Usune nato pomaga pri tehnični validaciji in konfiguraciji. Standardne nastavitve običajno zahtevajo 15–20 dni za proizvodnjo po potrditvi in ​​plačilu, čeprav se dejanska dostava razlikuje glede na kompleksnost projekta in obseg naročila.

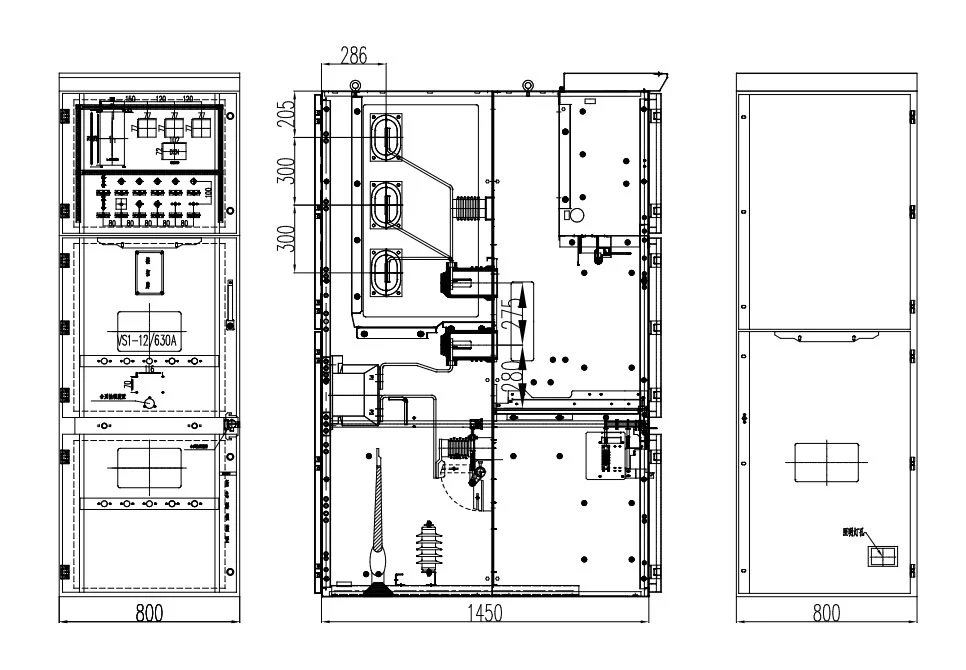

Zunanja dimenzija izdelka

Projekt izstrelitve rakete Cas-space

Serija KYN28 je bila izbrana za uporabo v projektu izstrelitve rakete Cas-space. Za razliko od standardnih komercialnih nepremičnin ali proizvodnih obratov, vesoljska infrastruktura običajno vsebuje številne posebne električne zahteve in pomožne sisteme, porazdeljene po različnih območjih. Posledično morajo biti srednjenapetostne distribucijske rešitve usklajene s celovito elektroenergetsko arhitekturo lokacije.

Za to specifično podjetje je bila ureditev stikalnih naprav obravnavana kot osrednja komponenta širšega električnega distribucijskega omrežja na lokaciji, ki zajema sprejem električne energije, distribucijo napajalnika, zaščitne ukrepe in potrebe po električnem nadzoru. Ta primer ponazarja Usunejevo usposobljenost za prispevanje k specializiranim inženirskim nalogam, kjer mora biti srednjenapetostna oprema sinhronizirana z električnimi zahtevami po meri, namesto da bi bila zagotovljena kot univerzalna standardna omara.

Standardi in testiranje

Usune upravlja celosten okvir upravljanja, ki vključuje zagotavljanje kakovosti, nadzor proizvodnje, skladnost z okoljem ter zdravje in varnost pri delu v celotnem proizvodnem in inšpekcijskem delovnem procesu.

Podjetje ima zagotovljene poverilnice ISO 9001, ISO 14001 in ISO 45001. Zasnove izdelkov so v skladu z ustreznimi specifikacijami IEC in GB, medtem ko je skladnost CE na voljo za primerne konfiguracije modelov.

Pred dobavo je vsak kos opreme podvržen sistematičnim inšpekcijskim pregledom in funkcionalnim preizkusom, ki natančno pregledajo ključne komponente, strukturni sklop, električne zaključke in dokončano enoto. Paketi dokumentacije, ki vključujejo tehnične liste in potrdila o preskusih, se lahko izdajo v skladu s posameznimi projektnimi mandati.

pogosta vprašanja

Kateri podatki so potrebni za izbiro?

Glavne informacije vključujejo sistemsko napetost, frekvenco, nazivni tok, stopnjo kratkega stika, število dohodnih in izhodna vezja, zahteve za zaščito, razporeditev kablov in pogoje namestitve.

Kakšne vrednosti napetosti so na voljo?

Priložena konfiguracija podpira sisteme 3,6 kV, 7,2 kV in 12 kV. Končno nazivno napetost je treba potrditi glede na električno omrežje odjemalca.

Ali lahko Usune konfigurira postavo v skladu z enočrtnim diagramom?

ja Usune lahko pregleda kupčev električni diagram in konfigurira funkcije in ocene omarice v skladu z projektne zahteve.

Ali se lahko oprema uporablja v transformatorskih postajah?

ja Lahko se konfigurira za vhodno napajanje, napajalnike transformatorjev, odhodne tokokroge, merjenje, merjenje napetosti, in razdeljevanje zbiralk v aplikacijah v notranjih transformatorskih postajah.

Katerim standardom sledi Usune?

Izdelki Usune so zasnovani v skladu z veljavnimi standardi IEC in GB. Podjetje deluje po ISO 9001, ISO 14001 in sistemi upravljanja ISO 45001 s certifikatom CE, ki je na voljo za ustrezne trge.

Ali je mogoče zagotoviti tehnično dokumentacijo?

ja Usune lahko zagotovi tehnične specifikacije, poročila o preskusih, dokumentacijo o izdelku in drugo, povezano s projektom dokumente glede na zahteve kupca.

Kakšno je običajno proizvodno obdobje?

Za standardne konfiguracije je proizvodnja običajno približno 15–20 dni po tehnični potrditvi in ​​plačilu. The dejanski razpored je odvisen od konfiguracije in količine.

Zahtevajte tehnični predlog

Če kupujete srednjenapetostno stikalno napravo Kyn28, navedite svoj enočrtni diagram, sistemsko napetost, nazivno tok, raven kratkega stika, količina omarice, zahteve za napajalnik, zahteve za zaščito in namestitev pogojev.

Usune lahko oceni električne zahteve in zagotovi ustrezno konfiguracijo srednjenapetostne stikalne naprave vaš projekt.
