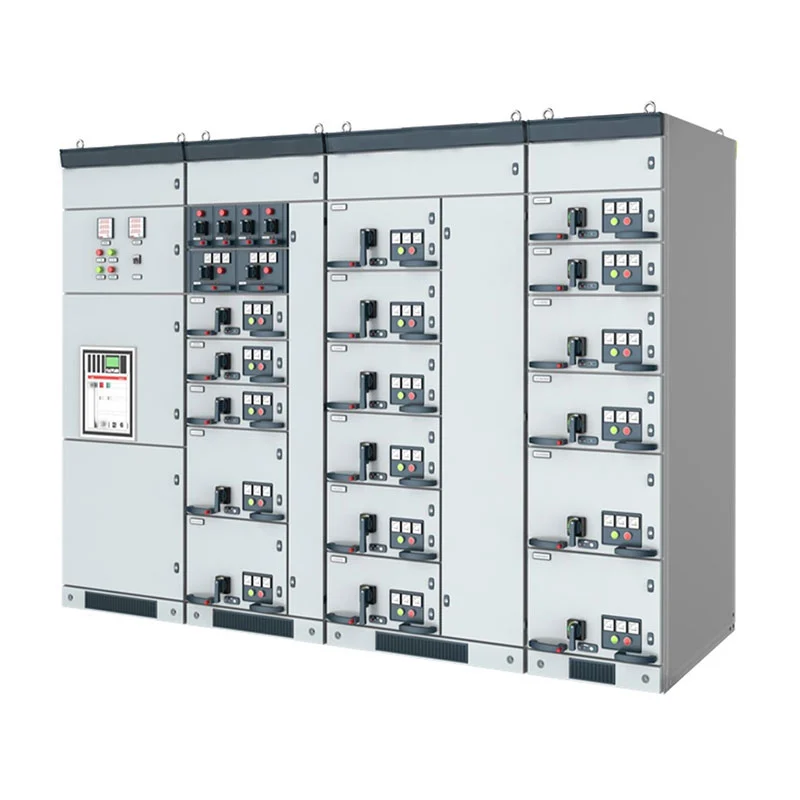

Nizkonapetostna izvlečna razdelilna stikalna plošča, ki jo je razvil Zhejiang Usune Electric Co., Ltd., je primerna za AC 50Hz sistemi z nazivno delovno napetostjo do 400V in nazivnim tokom do 3150A. Zasnova združuje bakreno vodilo distribucijo, nastavljive odklopnike, organizirano sekundarno ožičenje in namenske kabelske prostore za podporo različnim projektne postavitve. Usune proizvaja in dobavlja nizkonapetostne stikalne rešitve za elektrarne, transformatorske postaje, tovarne, rudarske objekte, poslovne zgradbe in druge projekte distribucije električne energije na Kitajskem in čezmorskih trgih.
Različne električne obremenitve zahtevajo različne napajalnike. Omaro je mogoče konfigurirati glede na diagram distribucije električne energije, ki omogoča vhodne tokokroge, odhodne tokokroge, napajalnike motorja in reaktivno moč kompenzacijskih tokokrogov, ki jih je treba namestiti znotraj istega nizkonapetostnega distribucijskega sistema.
Za večje distribucijske zahteve se lahko uporabljajo univerzalni odklopniki, kot so serije Emax, MT, 3WN, AH in ME. izbrani glede na zasnovo projekta. Konfiguracija lahko vključuje tudi odklopnike v oblikovanem ohišju, obremenitev stikala in druge električne komponente na podlagi zahtevane nazivne vrednosti toka in zaščitne sheme.
Ta konfiguracijski pristop omogoča, da se oprema namesto tega prilagodi različnim arhitekturam distribucije električne energije zanašanja na eno fiksno električno napeljavo.
Glavna zbiralka in odcepne zbiralke uporabljajo elektrolitski baker za zagotavljanje stabilne tokovne poti med vhodnimi in odhodna vezja. Ognjevarna izolacija in toplotno skrčljivi tulci so nameščeni na ustrezne zbiralke odseki za izboljšanje izolacijske zaščite in ohranjanje jasne identifikacije faz.
Razporeditev zbiralke je zasnovana v skladu z električno risbo in zahtevami za nazivni tok. Prilagodljiv povezave zbiralke se lahko zagotovijo tudi na vhodni povezavi med mostom vodila in glavnim tokokrogom odklopnik, kjer to zahteva projekt.
Za ekipe za nabavo ta konfiguracija pomaga poenostaviti ujemanje stikalne plošče z zgornjimi transformatorji, avtobusni mostovi in napajalni sistemi.
Ogrodje omare in notranje predelne stene so izdelane iz hladno valjanih jeklenih plošč. Standardna plošča debelina ni manjša od 2 mm, kar zagotavlja zadostno mehansko trdnost za normalno delovanje, pregled in vzdrževanje.
Struktura omare zagotavlja namenska območja za električne komponente, kabelske povezave in sekundarni nadzor ožičenje. Vrata, ročaji za upravljanje, identifikacijske ploščice in notranje oznake so razporejeni glede na elektriko zasnova za lažjo identifikacijo tokokroga med zagonom in vzdrževanjem.
PE bakreno ozemljitveno vodilo poteka vzdolž smeri postavitve omarice. Komponente, ki zahtevajo ozemljitev, so lahko priključen na ta vodnik, z namenskimi ozemljitvenimi sponkami za povezavo z zunanjo ozemljitvijo omrežje.
Sekundarni tokokrog je urejen v skladu s projektnimi risbami in nadzornimi zahtevami. Uporaba krmilnega ožičenja fleksibilne izolirane bakrene vodnike in je organiziran v snope, da zagotovi čisto in vzdržljivo notranjo napeljavo ureditev.
Krmilna vezja na splošno uporabljajo vodnike s premerom 1,5 mm², medtem ko tokokrogi za izmenični tok uporabljajo vodnike s premerom 2,5 mm², odvisno od končni inženirski projekt. Uporabljajo se ognjevarni priključni bloki in številke žic ali identifikacijske oznake vezja ustrezajo električnim risbam.
Za vhodne omarice se lahko zaščita pred prenizko napetostjo vključi v zaščito odklopnika ureditev. Indikatorske lučke, kontrolna stikala in merilne instrumente je mogoče konfigurirati tudi glede na funkcijo vsakega kroga.

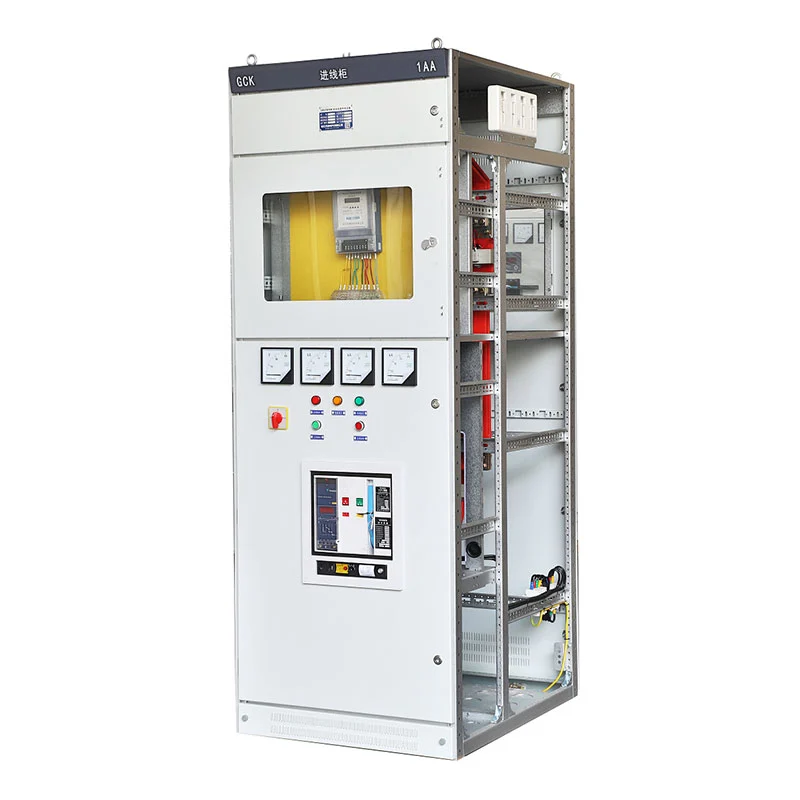

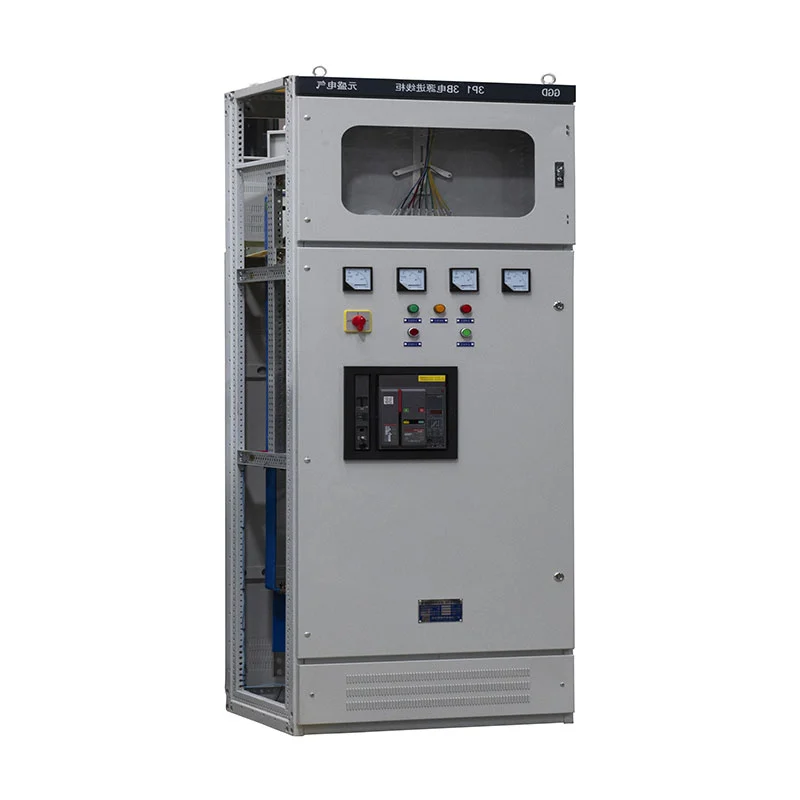

Nizkonapetostno izvlečno distribucijsko stikalno ploščo je mogoče konfigurirati za več običajnih nizkonapetostnih virov distribucijske funkcije. Vhodna omarica prejme moč iz zgornjega transformatorja ali vira energije, medtem ko odhodne omare distribuirajo elektriko na spodnje obremenitve.
Krmilna vezja motorja se lahko uredijo z uporabo velikih in majhnih konfiguracij predalov, z odklopniki ali varovalkami vrtljiva bremenska stikala, izbrana glede na karakteristike motorja. Kondenzatorske kompenzacijske omare lahko vključujejo opremo za ročno, avtomatsko ali daljinsko kompenzacijo jalove moči.
Ta modularna ureditev omogoča, da ista platforma omare podpira različne naloge električne distribucije znotraj en projekt.
| Postavka | Specifikacija |
| Vrsta izdelka | Nizkonapetostna izvlečna distribucijska stikalna plošča |
| Nazivna delovna napetost | 0,4kV |
| Nazivna frekvenca | 50Hz |
| Nazivni tok | Do 3150A |
| Stopnja zaščite | IP23 |
| Namestitev | Notranja |
| Nadmorska višina | ≤2000m |
| Stopnja onesnaženosti | 3. stopnja |
| Temperatura okolja | -10°C do +40°C |
| Dnevna povprečna relativna vlažnost | ≤95 % |
| Mesečna povprečna relativna vlažnost | ≤90 % |
| Seizmična intenzivnost | ≤Magnituda 8 |
| Material glavne zbiralke | Elektrolitski baker |
| Material omarice | Hladno valjana jeklena plošča |
| Standardna barva omarice | Električno siva, RAL7032 |
| Model | Nazivna napetost (V) | Nazivni tok (A) | Nazivni prekinitveni tok kratkega stika (KA) | Nazivni kratkotrajni vzdržni tok (1s) (kA) | Nazivni maksimalni vzdržni tok (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

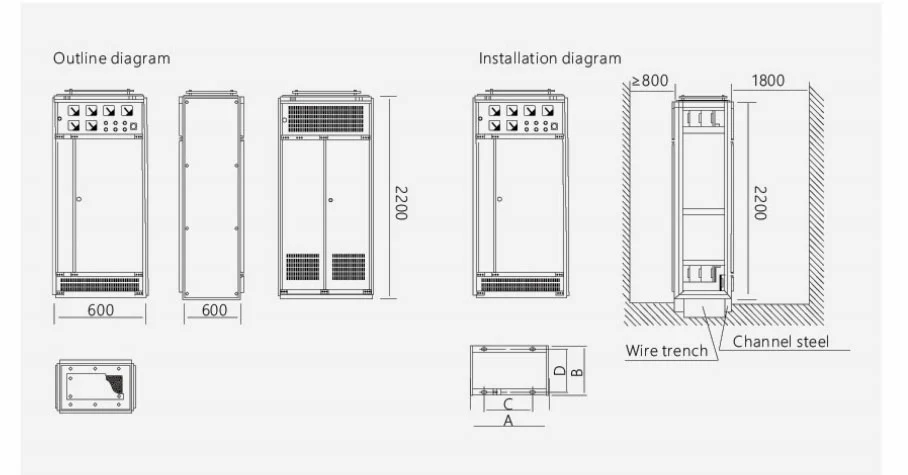

| Šifra izdelka | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Oprema je namenjena za notranjo namestitev v okoljih brez močnih vibracij, udarcev ali korozije pogojev. Temperatura okolice naj ostane med -10 °C in +40 °C, povprečna temperatura pa mora biti znotraj 24 °C. ure ne preseže +35°C.
Nadmorska višina namestitve je običajno omejena na 2000 m. Pri najvišji temperaturi okolice +40°C je relativna vlažnost ne sme presegati 50%, medtem ko je višja relativna vlažnost lahko dovoljena pri nižjih temperaturah v skladu z veljavne okoljske pogoje.
Naklon vgradnje ne sme presegati 5° od navpične ravnine. Če je oprema potrebna za posebno okoljih ali pogojih delovanja, se končna konfiguracija lahko določi s tehničnim posvetovanjem med Usunejem in stranko.
Električna varnost je obravnavana tako v konstrukciji omarice kot v zaščiti tokokroga. Mehanski in električni funkcije zaklepanja so vključene glede na izbrano konfiguracijo za zmanjšanje napak pri delovanju.
Omarica uporablja jasno označene oznake vezij in številke komponent, medtem ko ozemljitveni sistem zagotavlja a namensko PE bakreno vodilo za ozemljitvene povezave. Predelke za kable je mogoče oblikovati z dovolj prostora za kabelske glave in namestitev tokovnega transformatorja ničelnega zaporedja, kjer je to potrebno.
Sprednja in zadnja vrata so oblikovana tako, da se odpirajo in zapirajo stabilno, upravljalni elementi pa so nameščeni tako izogibajte se posegom v vrata in ročaje omar.
Usune izdeluje svojo nizkonapetostno električno opremo v skladu z veljavnimi zahtevami IEC in GB. Relevantno Standardi vključujejo GB/T 14048.2, GB 7251.12 in veljavne zahteve IEC za nizkonapetostne stikalne naprave in sklopi krmilnih naprav.
Sistem proizvodnje in vodenja je podprt s certifikati ISO 9001, ISO 14001 in ISO 45001. Izdelek se lahko dobavi tudi s certifikatom CE in ustrezno testno dokumentacijo v skladu z zahtevami projekta.
Ti certifikati in standardi zagotavljajo ekipam za nabavo dokumentirano podlago za ocenjevanje dobavitelja, projekt odobritev in mednarodno nabavo.
Kontrola kakovosti zajema materiale omaric, bakrene zbiralke, električne komponente, sekundarno ožičenje in končno obdelavo montaža. Komponente so izbrane v skladu z odobrenimi načrti in tehničnimi specifikacijami.
Pred dobavo je sestavljena oprema podvržena rutinskemu pregledu in testiranju. Ožičenje, identifikacija komponent, ozemljitvene povezave, struktura omarice in električne funkcije se preverijo glede na projektno dokumentacijo zmanjšajte težave pri namestitvi in zagonu na lokaciji stranke.
Usune vzdržuje tudi evidence proizvodnje in inšpekcijskih pregledov za podporo preverjanju kakovosti in sledljivosti projekta.
Nizkonapetostna izvlečna distribucijska stikalna plošča je bila dobavljena za projekt izstrelitve rakete Cas-space, kjer je za projektne objekte in podporno elektriko potrebna zanesljiva nizkonapetostna distribucija električne energije sistemi.
Za inženirske projekte z več električnimi bremeni in različnimi distribucijskimi vezji, modularna omarica konfiguracija omogoča organizacijo vhodne moči, napajalnih tokokrogov in pomožnih električnih funkcij projektiranje distribucije električne energije.
Mere omarice se lahko določijo glede na odobrene električne risbe, izbiro komponent, kabel vstopne zahteve in pogoji namestitve na mestu. Usune lahko zagotovi ustrezne dimenzijske risbe za inženirski pregled pred proizvodnjo.
Usune izvaja inšpekcijo in rutinsko testiranje pred odpremo. Postopek testiranja zajema sestavljanje omarice, električne povezave, namestitev komponent, ozemljitev, sekundarno ožičenje in druge pomembne funkcije.
Poročila o preskusih in tehnična dokumentacija se lahko zagotovijo v skladu z zahtevami projekta, kar pomaga strankam dokončati postopke vhodnega pregleda, namestitve in zagona.
Standardna konfiguracija je ocenjena na 0,4 kV, z nazivnim tokom do 3150 A. Končna električna konfiguracija se določi glede na projektno obremenitev in projektne risbe.
ja Usune lahko prilagodi konfiguracijo omare glede na električne sheme, količino tokokroga, komponento izbira, smer vnosa kabla, dimenzije omarice in druge projektne zahteve.
Sistem lahko sprejme različne konfiguracije odklopnikov. Univerzalni odklopniki, kot so Emax, MT, Serije 3WN, AH in ME je mogoče izbrati glede na odobreno zasnovo.
ja Konfiguracije krmiljenja motorja je mogoče urediti z uporabo različnih velikosti predalov in ustreznih odklopnikov ali varovalk bremenska stikala glede na zmogljivost motorja in zahteve glede zaščite.
Glavna in odcepna vodila uporabljajo elektrolitski baker. Ustrezni odseki zbiralke so lahko opremljeni z zaviralcem gorenja izolacija in termoskrčljivi zaščitni tulci.
Usune lahko zagotovi tehnične specifikacije, električne risbe, dimenzijske risbe, poročila o preskusih in podobno kvalitetna dokumentacija v skladu s projektnimi zahtevami.
Standardni dobavni rok je običajno 15–20 dni, odvisno od konfiguracije, količine in projektnih zahtev.
Usune ima več kot 14 let izkušenj na področju proizvodnje električne opreme in projektnih izdelkov razvoj. Njegova inženirska ekipa lahko dela na podlagi risb strank in električnih specifikacij za razvoj potrebna konfiguracija omare.
S sistemi vodenja ISO 9001, ISO 14001 in ISO 45001, skladnostjo s standardi IEC in GB, certifikatom CE in rutinskega tovarniškega testiranja, Usune zagotavlja nizkonapetostno distribucijsko opremo za domačo in mednarodno uporabo projekti.
Za projekt, ki zahteva nizkonapetostno izvlečno distribucijsko stikalno ploščo, lahko stranke zagotovijo enolinično diagram, nazivni tok, število vhodnih in odhodnih tokokrogov, zahteve za komponente in dimenzije omarice. Usune lahko nato pripravi ustrezno tehnično konfiguracijo in ponudbo.
