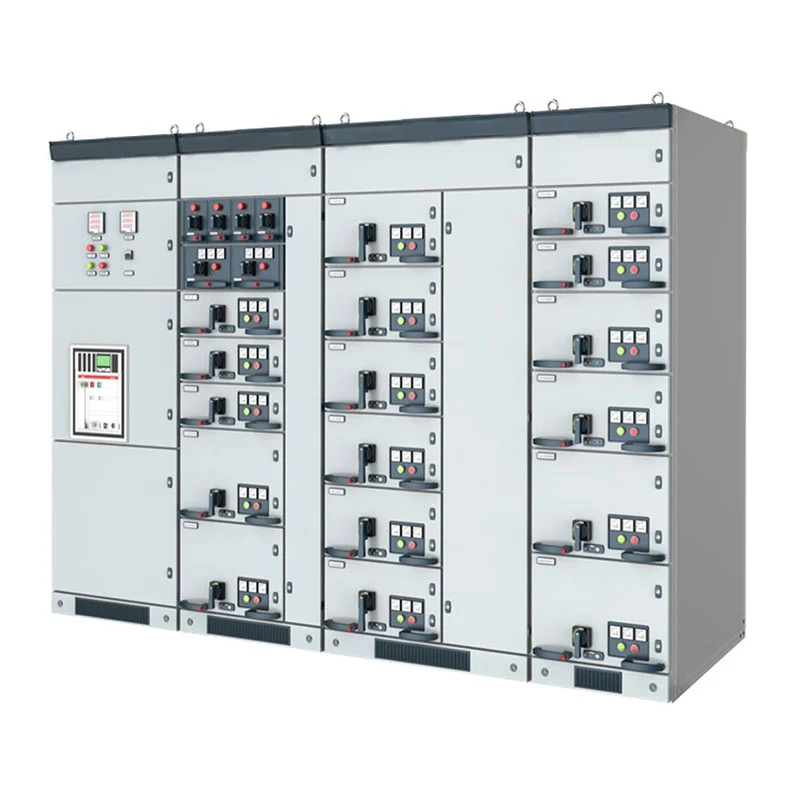

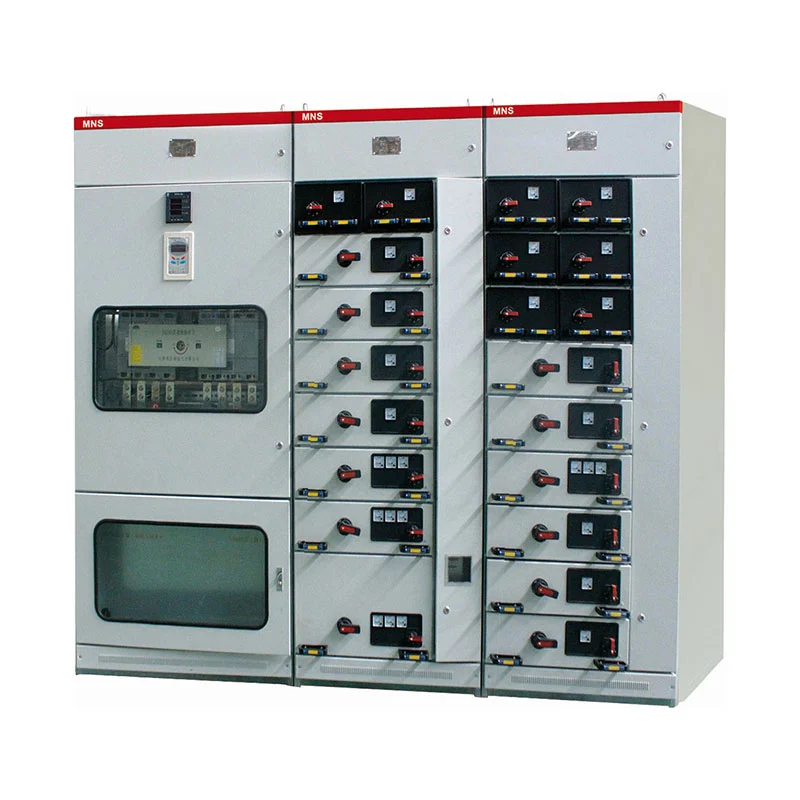

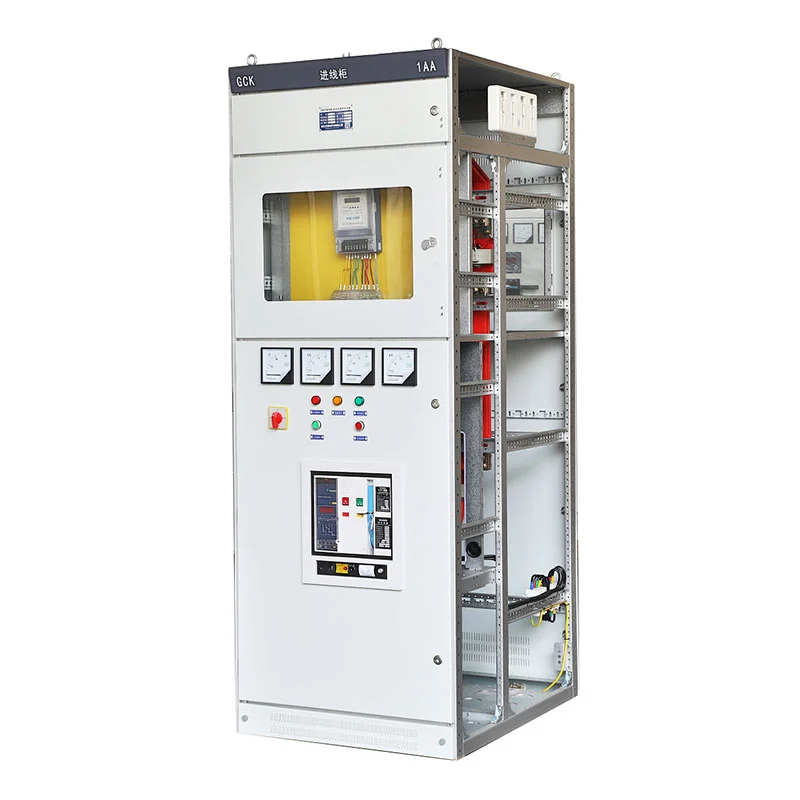

Nizkonapetostna izvlečna stikalna plošča je še posebej primerna za projekte, kjer je več vrst električnih obremenitve je treba upravljati iz enega centraliziranega nizkonapetostnega distribucijskega sistema. Namesto uporabe ene fiksne razporeditvi, je omaro mogoče konfigurirati z razdelilnimi enotami za napajanje, krmilnimi enotami motorjev in faktorjem moči kompenzacijske funkcije po električni shemi stranke.
Velik nizkonapetostni električni sistem običajno vsebuje različne vrste bremen. Proizvodna oprema, motorji, razsvetljava, pomožna oprema in reaktivne obremenitve lahko zahtevajo drugačno zaščito in nadzor.
Modularno stikalno napravo Usune je zato mogoče konfigurirati glede na funkcijo vsakega tokokroga. Tipičen sistem lahko vključuje center za distribucijo električne energije (PC) za vhodno in odhodno napajanje, center za nadzor motorja (MCC) za motor napajalnike in kompenzacijsko omarico za upravljanje jalove moči.
Ta konfiguracija omogoča inženirjem elektrotehnike, da razvijejo stikalno ploščo okoli dejanske strukture obremenitve a projekt.

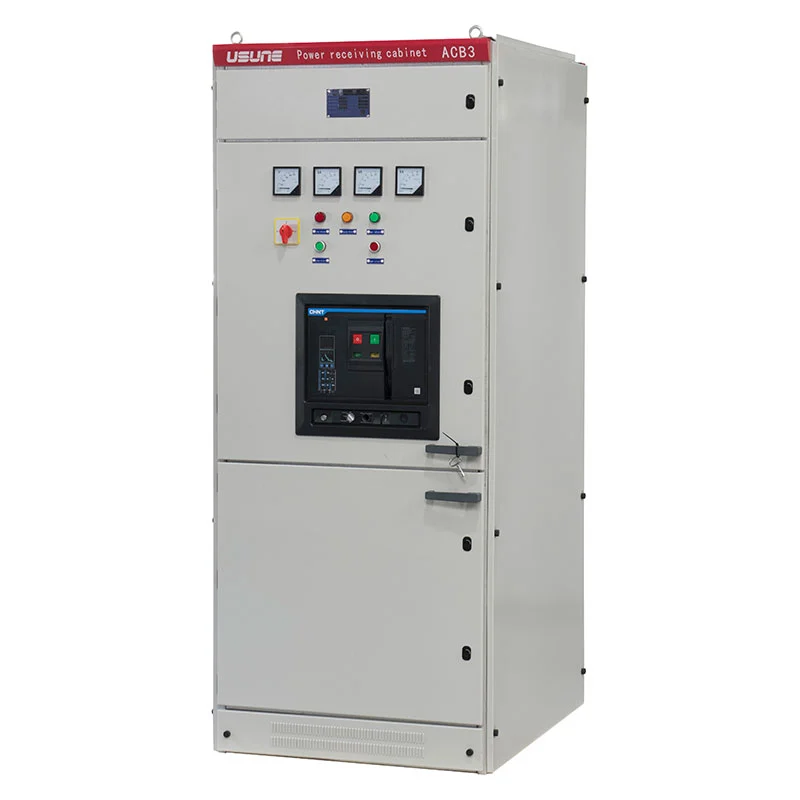

PC omarica je namenjena sprejemni in razdelilni strani nizkonapetostnega sistema.
Odvisno od zahtevanih električnih parametrov lahko omarica sprejme serijsko vezje Emax, MT, 3WN, AH, ME odklopniki in druge združljive komponente v skladu z odobreno zasnovo.
Distribucijski del se lahko uporablja za dobavo proizvodnih linij, transformatorjev, pomožne opreme, gradbeni sistemi in druge električne obremenitve.
Za projekte z več napajalniki je mogoče vsako vezje urediti glede na nazivni tok in zaščito zahteve, zaradi česar je lažje organizirati celotno distribucijsko omrežje.
Motorne obremenitve so pogosto ena največjih komponent industrijskih električnih sistemov. Črpalke, ventilatorji, kompresorji, transporterji, strojna orodja in proizvodna oprema lahko vsi zahtevajo namenske motorne tokokroge.
Konfiguracija MCC uporablja velike in majhne predale za prilagoditev različnim zahtevam podajalnika motorja. Glavni stikalna naprava za vsak tokokrog lahko uporablja odklopnik v oblikovanem ohišju z visoko izklopno zmogljivostjo ali rotacijsko obremenitev stikalo z varovalko.
Ta ureditev omogoča, da se motorna vezja združijo ločeno od splošnih tokokrogov za distribucijo električne energije vzdrževanje centraliziranega nadzora električnega sistema.
Industrijski objekti z velikim številom motorjev in induktivnimi bremeni lahko zahtevajo kompenzacijo jalove moči.
Usune lahko konfigurira kompenzacijski del s funkcijami ročne, samodejne ali oddaljene kompenzacije faktorja moči. Ustrezen način krmiljenja je mogoče izbrati glede na kupčev sistem električnega upravljanja.
Z ločevanjem kompenzacijske opreme od splošnih distribucijskih in motornih tokokrogov se lahko ureditev omarice izboljša ustrezajo naročnikovi splošni strategiji upravljanja z energijo.
Glavna vrednost izvlečnega nizkonapetostnega sistema ni samo struktura ohišja sama, temveč zmožnost, da organizirati različne električne funkcije znotraj enega usklajenega sistema.
Oddelek za osebni računalnik obravnava vhodno moč in distribuira elektriko do spodnjih napajalnikov. Njegova konfiguracija odklopnika je izbrani glede na trenutne in zaščitne zahteve sistema.
Razdelek MCC je namenjen vezjem, povezanim z motorji. Različne velikosti predalov lahko uredite glede na motor ocene in količine podajalnika.
Oddelek za kompenzacijo upravlja jalovo moč in ga je mogoče konfigurirati za ročno, samodejno ali daljinsko delovanje.
Ta tri funkcionalna področja so lahko zasnovana ločeno ali integrirana v isto nizkonapetostno stikalno ploščo zahtevam projekta.
Izbira nizkonapetostnega stikalnega sistema se mora začeti pri električnih obremenitvah in ne pri omarici videz.
Za projekt distribucije električne energije morajo inženirji običajno potrditi vhodno napetost, nazivni tok, število odhodni napajalniki, raven kratkega stika, zmogljivost motorja in zahteve glede prihodnje širitve.
Za motorno intenzivne objekte postaneta število in moč motorjev pomembna dejavnika pri določanju MCC konfiguracijo.
Kjer so jalove obremenitve znatne, morata biti tudi zahtevana kompenzacijska zmogljivost in metoda krmiljenja upoštevati.
Ta pristop, ki temelji na obremenitvi, pomaga zagotoviti, da končna konfiguracija stikalne naprave ustreza dejanskemu delovanju značilnosti objekta.
Nizkonapetostno izvlečno stikalno ploščo je mogoče konfigurirati za različne industrije in električna okolja glede na zahtevane distribucijske funkcije.
Tovarne lahko uporabljajo konfiguracije PC in MCC za distribucijo energije proizvodni opremi, motorjem, pomožnim sistemom, in procesnih strojev.
Petrokemične tovarne imajo običajno številne sisteme na motorni pogon, kot so črpalke, ventilatorji in kompresorji. Ločeno krmilna vezja motorja je možno razporediti znotraj odseka MCC.
Jeklarski in metalurški obrati pogosto vsebujejo motorje visoke moči in več proizvodnih linij. Modularno distribucija omogoča upravljanje različnih obremenitev prek namenskih napajalnih vezij.
Prometna infrastruktura lahko uporablja centralizirano nizkonapetostno distribucijo za napajanje opreme, pomožne naprave sisteme, prezračevalno opremo in druge električne obremenitve.
Visoke stavbe in stanovanjski objekti lahko uporabljajo nizkonapetostne razdelilne omare za centraliziran napajalnik upravljanje in dobava električne opreme.
Objekti, povezani z električno energijo, lahko združujejo dohodno distribucijo, odhodne napajalnike, motorna vezja in jalovo moč kompenzacijo v integriranem nizkonapetostnem sistemu.
Standardna oprema je zasnovana za temperaturo okolja med -5 °C in +40 °C, pri čemer povprečna temperatura ni nad +35°C v 24 urah.
Standardna nadmorska višina namestitve je ≤2000 m. Okoliški zrak mora biti razmeroma čist in primeren je treba razmisliti o ukrepih, kjer lahko vlažnost in temperaturna nihanja povzročijo kondenzacijo.
Za transport in skladiščenje velja temperaturno območje od -25 °C do +55 °C, s kratkotrajno izpostavljenostjo do +70°C največ 24 ur.
Če je oprema potrebna za naftne ploščadi na morju, jedrske elektrarne ali druga posebna okolja, pogoje delovanja morata Usune in stranka ločeno potrditi.
| Postavka | Specifikacija |
| Vrsta opreme | Nizkonapetostne izvlečne stikalne naprave |
| Nazivna delovna napetost | ≤660V |
| Nazivna frekvenca | 50Hz / 60Hz |
| Glavne funkcije | Porazdelitev moči / krmiljenje motorja / kompenzacija faktorja moči |
| Vrste omar | PC / MCC / Odškodninska omara |
| PC odklopniki | Serije Emax / MT / 3WN / AH / ME |
| Struktura MCC | Veliki in mali predali |
| Glavno stikalo MCC | Visokoodporni MCCB / vrtljivo bremensko stikalo z varovalko |
| Načini kompenzacije | Ročno / samodejno / daljinsko |
| Nadmorska višina namestitve | ≤2000m |
| Temperatura okolja | -5°C do +40°C |
| 24-urna povprečna temperatura | ≤+35°C |
| Temperatura shranjevanja | -25°C do +55°C |
| Kratkotrajna temperatura | Do +70°C za ≤24h |
| Veljavni sistem | AC 50–60Hz |
Končne električne parametre je treba potrditi v skladu s kupčevim enočrtnim diagramom, seznamom obremenitev, zaščitne zahteve in pogoje namestitve.
Za nabavne ekipe izbira nizkonapetostne stikalne omare samo glede na nazivno napetost in tok morda ne zadostovati.
Število izhodnih tokokrogov, količina podajalnika motorja, posamezne ocene motorja, zahteve glede kratkega stika, dohodna moč in zahteve glede nadomestila lahko vplivajo na končno konfiguracijo omarice.
Usune lahko pregleda kupčeve električne zahteve in priporoči ustrezno kombinacijo računalnika, MCC in kompenzacijske funkcije.
Ta pristop je še posebej uporaben za industrijske projekte, kjer mora stikalna plošča sprejeti več vrste električnih bremen, namesto da bi služil le kot običajna razdelilna omarica.
Projekt izstrelitve rakete Cas-space je ena od projektnih referenc, povezanih z električno opremo podjetja Usune.
Objekti za izstrelitev raket vsebujejo zapletene podporne električne sisteme in zahtevajo organizirano distribucijo električne energije opreme, pomožnih objektov, krmilnih sistemov in infrastrukturnih obremenitev.
V takem okolju mora sistem za distribucijo električne energije prilagajati različne značilnosti obremenitve ohranjanje jasne organizacije vezja. V okviru projekta je bila uporabljena nizkonapetostna stikalna oprema Usune ureditev električne opreme.
Projekt prikazuje uporabo električne opreme Usune v specializirani infrastrukturi, kjer je moč distribucijske zahteve presegajo običajne poslovne ali industrijske zgradbe.
Preden naročijo nizkonapetostno izvlečno stikalno ploščo, morajo stranke običajno zagotoviti naslednji projekt informacije:
| Zahtevane informacije | Namen |
| Sistemska napetost | Določa osnovno električno konfiguracijo |
| Dohodni tok | Pomaga določiti vhodno zmogljivost stikalne naprave |
| Število podajalnikov | Določa razporeditev funkcionalnih enot kabineta |
| Količina motorja | Določa zahteve MCC |
| Ocene motorjev | Pomaga pri izbiri komponent napajalnika motorja |
| Raven kratkega stika | Določa zaščitne zahteve |
| Zahteva po odškodnini | Določa konfiguracijo kompenzacije faktorja moči |
| Namestitveno okolje | Potrjuje ustrezne pogoje delovanja |
| Električni diagram | Pomaga Usuneju pripraviti ustrezno ureditev omare |
Zagotavljanje teh podrobnosti v fazi ponudbe omogoča Usuneju, da razvije natančnejšo konfiguracijo stikalne naprave in zmanjšati nepotrebne spremembe med proizvodnjo.
| št. | Predmeti | Enota | Enota stikala za prekinitev bremena | kombinirana enota | Odklopna enota | |
| 1 | Nazivna napetost | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nazivna frekvenca | Hz | 50 | 50 | 50 | |
| 3 | Nazivni tok | A | 630 | 125 (odvisno od toka varovalke) | 630 | |
| 4 | Nazivna stopnja izolacije | 1min Frekvenca prenese tlak | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Svetlobni impulz prenese napetost | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nazivni odporni tok kratkega stika | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nazivni temenski odporni tok | kA | 63 | —— | 63 | |
| 7 | Nazivni sprožilni tok kratkega stika | kA | 63 | Omejeno z HV varovalko | 63 | |
| 8 | Nazivni izklopni tok kratkega stika | kA | —— | Omejeno z HV varovalko | 25/25 | |
| 9 | Nazivni prenosni tok | A | —— | 1700/1400 | —— | |
| 10 | Nazivni izklopni tok aktivne obremenitve | A | 630 | —— | —— | |
| 11 | Nazivni prekinitveni tok v zaprti zanki | A | 630 | —— | 630 | |
| 12 | Mehansko življenje | stikalo za izklop bremena/CB | Times | 10000 | 10000 | 20000 |
| Stikalo za izolacijo/ozemljitev | 5000 | 5000 | 5000 | |||
| 13 | Odpornost vezja | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nazivni polnilni tlak (20 ℃ nadtlak) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Letna relativna stopnja uhajanja plina | % | 0.05 | 0.05 | 0.05 | |
| 16 | Stopnja zaščite IP | Kabinet | IP4X | IP4X | IP4X | |
| Rezervoar za plin | IP67 | IP67 | IP67 | |||

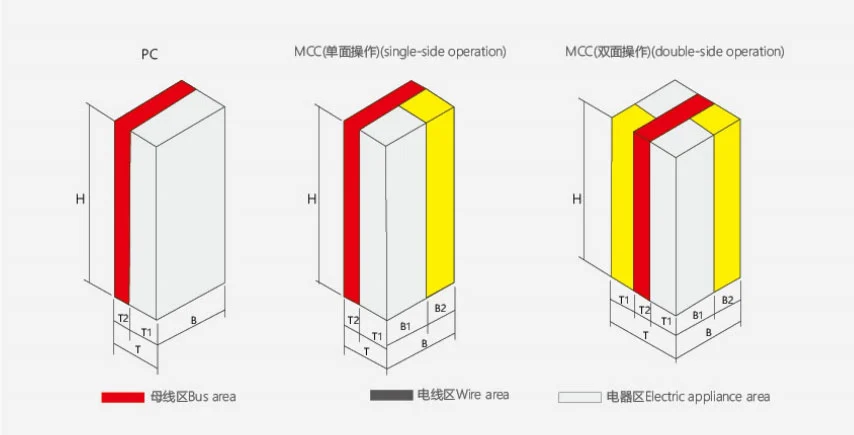

| Višina | širina | Globina | Opomba | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Enostransko delovanje |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Dvostransko delovanje |
Usune upravlja svoje procese proizvodnje in vodenja kakovosti v skladu s standardi ISO 9001, ISO 14001 in ISO 45001.
Izdelki so razviti in izdelani v skladu z veljavnimi standardi IEC in GB. CE certifikat je na voljo za ustrezne konfiguracije izdelkov in ciljne trge.
Tovarniški pregled zajema namestitev komponent, sestav ohišja, električne povezave, funkcionalne mehanizme, in rutinsko testiranje pred pošiljanjem.
V skladu z zahtevami projekta je mogoče zagotoviti ustrezne tehnične dokumente in poročila o preskusih.
Oprema je zasnovana za AC sisteme z nazivno delovno napetostjo 660 V in manj.
Sistem lahko integrira funkcije distribucije moči, krmiljenja motorja in samodejne kompenzacije faktorja moči.
PC omarica se uporablja predvsem za sprejem in distribucijo električne energije. Lahko se konfigurira z ustreznim vezjem odklopnike glede na sistemske zahteve.
Omarica MCC je zasnovana za centraliziran nadzor in zaščito več tokokrogov motorja. Uporablja lahko velike in majhne konfiguracije predalov.
ja Usune lahko konfigurira omarico v skladu s kupčevim enočrtnim diagramom, seznamom obremenitev, ocenami motorja, količino podajalnika in zahteve glede nadomestila.
Usune deluje v skladu s sistemi vodenja ISO 9001, ISO 14001 in ISO 45001. Izdelki so oblikovani v skladu z veljavni standardi IEC in GB, s certifikatom CE, ki je na voljo za ustrezne konfiguracije.
Posebna okolja, kot so morske ploščadi in jedrske elektrarne, zahtevajo ločeno tehnično oceno in dogovor pred proizvodnjo.
Strankam priporočamo, da zagotovijo sistemsko napetost, vhodni tok, količino podajalnika, podatke o motorju, raven kratkega stika, zahteve glede kompenzacije, enočrtni diagram in okolje namestitve.
ja Pred odpremo se opravijo tovarniški pregledi in rutinski preskusi, lahko pa so tudi ustrezna poročila o preskusih zagotovljeno v skladu s projektnimi zahtevami.
Usune se osredotoča na nizkonapetostno električno opremo in zagotavlja projektno usmerjene konfiguracije stikalnih naprav za industrijske, komercialne, energetske, transportne in specializirane infrastrukturne aplikacije.
Za stranke, ki kupijo nizkonapetostno izvlečno stikalno ploščo, lahko Usune podpira postopek od električne potrditev parametrov in konfiguracijo omare do inšpekcije proizvodnje in dokumentacije o pošiljki, ki zagotavlja a praktična rešitev, ki temelji na dejanskem električnem sistemu, namesto uporabe iste konfiguracije za vsak projekt.
