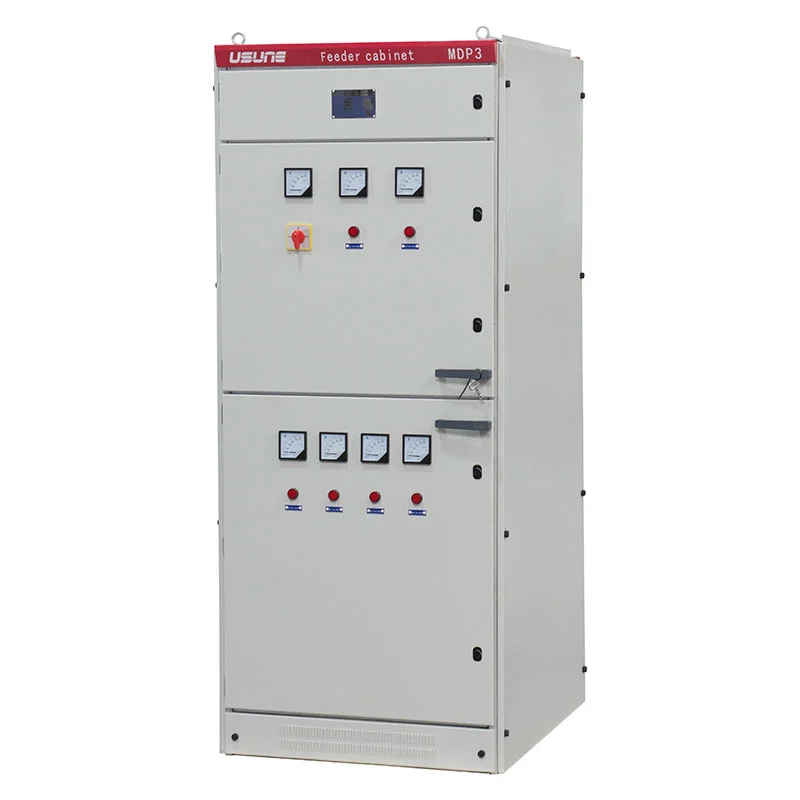

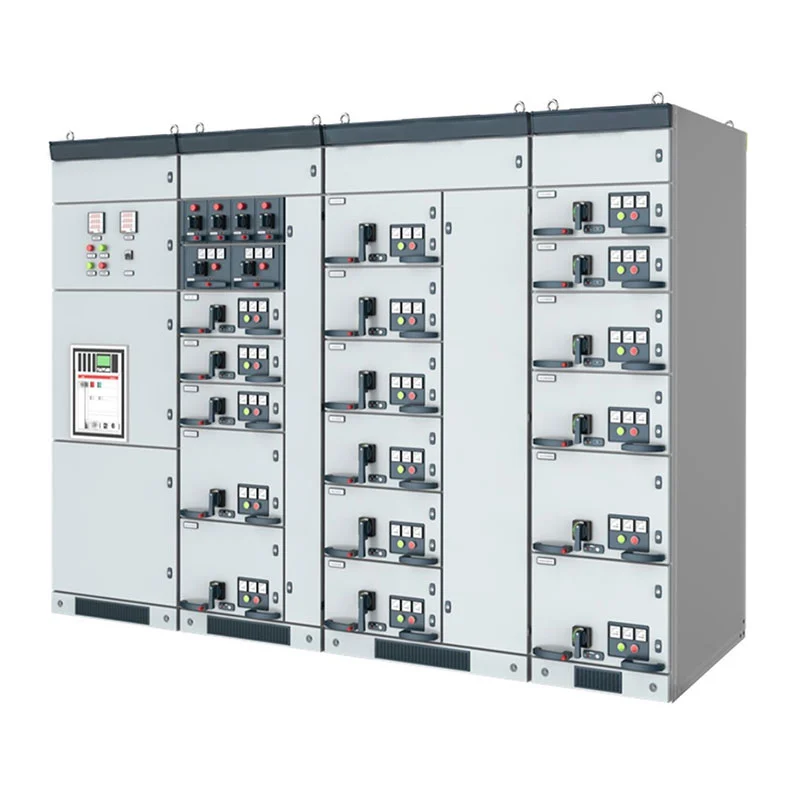

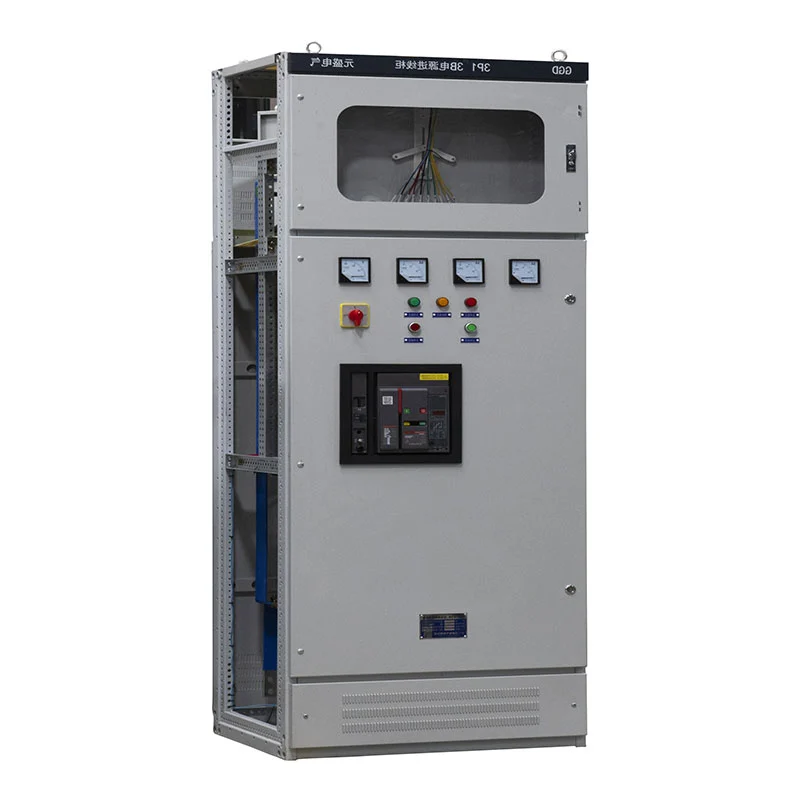

Nizkonapetostna razdelilna plošča GGD je zasnovana za distribucijo električne energije v zaprtih prostorih z nazivno frekvenco 50Hz in nazivno delovno napetostjo do 380/400V. Njegova struktura omare, bakrene zbiralke, krmilna vezja in zaščita komponente je mogoče konfigurirati glede na zahteve projekta. Rešitev je primerna za elektrarne, transformatorske postaje, tovarne, rudarska podjetja, poslovne zgradbe in drugi elektrodistribucijski objekti.
Nizkonapetostna razdelilna plošča GGD je zasnovana kot centralizirana nizkonapetostna razdelilna enota. Lahko prejemati električno energijo iz zgornjega sistema in jo distribuirati v več odhodnih tokokrogov za opremo, razsvetljava, motorji in druge obremenitve.
Omara je lahko urejena kot dovodna omara, odhodna razdelilna omara, kondenzatorska kompenzacijska omara oz. druge konfiguracije v skladu z električnim enočrtnim diagramom. To olajša integracijo sistema različna industrijska in komercialna distribucijska omrežja.
Notranja ureditev ločuje glavne električne komponente in krmilno napeljavo v skladu s projektom. Univerzalni odklopniki, odklopniki z oblikovanim ohišjem, miniaturni odklopniki, kontaktorji, releji, merilniki in druge komponente je mogoče izbrati glede na zahtevane funkcije vezja.
Za projekte, ki zahtevajo prilagojene blagovne znamke komponent ali specifikacije, lahko Usune uskladi izbiro komponent s kupcem pred proizvodnjo.
Ogrodje omare in predelne stene so izdelani iz hladno valjane jeklene pločevine. Debelina referenčne plošče je ≥2 mm, s končnimi robovi, obdelanimi za zmanjšanje ostrih robov med delovanjem in vzdrževanjem.
Struktura omare je zasnovana tako, da zagotavlja zadostno mehansko trdnost za normalno delovanje, hkrati pa omogoča dostop za pregled, ožičenje in zamenjavo komponent. Sprednja in zadnja vrata so urejena praktično delovanje in vzdrževanje.
Za glavne in odcepne zbiralke se uporablja elektrolitski baker. Izolacijski in termoskrčljivi zaščitni materiali lahko nanesite na sistem zbiralk, da ohranite zahtevano dielektrično zmogljivost.
Identifikacija faz je predvidena za razporeditev zbiralk, medtem ko so spoji zbiralk obdelani v skladu z potreben način električne povezave. Po potrebi je med dohodni avtobusni most in glavni odklopnik.
Namensko PE bakreno vodilo je razporejeno vzdolž smeri montaže omarice. Komponente, ki zahtevajo ozemljitev, so lahko priključen preko PE sistema, z ozemljitvenimi sponkami, predvidenimi za povezavo z zunanjim ozemljitvenim omrežjem.
Predal za kable lahko rezervira tudi dovolj prostora za kabelske glave in s tem povezano namestitev tokovnega transformatorja glede na projektno risbo.
Vhodne omare so lahko opremljene z univerzalnimi odklopniki in pripadajočimi zaščitnimi funkcijami. The dobavljena konfiguracija lahko vključuje električne odklopnike z zaščito pred prenizko napetostjo in časovni zamik deluje glede na električno zasnovo.
Konfiguracija zaščite in nadzora je določena z zahtevami projekta in ni omejena na eno kombinacija fiksnih komponent.
Odhodne tokokroge je mogoče urediti za različne obremenitve in distribucijske zahteve. Odklopniki, kontaktorji, toplotne releje in priključne bloke je mogoče izbrati glede na nazivni tok in krmilne zahteve vsakega podajalnik.
Postavitev ohišja podpira jasno identifikacijo vezja, s številkami naprav in nalepkami za ožičenje, nameščenimi za lažje pregled in vzdrževanje.
Za motorne aplikacije lahko omarica integrira krmilna vezja motorja z ustreznim preklopom in zaščito komponente. Indikacijske lučke za zagon/ustavitev in identifikacijo tokokroga je mogoče razporediti na ploščo ohišja kot pomoč operaterji hitro prepoznajo posamezna motorna vezja.
Sekundarna krmilna vezja so ožičena v skladu z odobrenimi električnimi risbami. Prožni vodniki so urejeni v organiziranih snopih, z ustrezno izolacijo in tulci, ki se uporabljajo tam, kjer napeljave potekajo skozi premične ali mehansko izpostavljena območja.
Referenčni preseki vključujejo 1,5 mm² za krmilna in izmenična napetostna vezja ter 2,5 mm² za izmenična tokovna vezja, glede na končni električni načrt.
Sponke uporabljajo komponente, ki zavirajo gorenje, medtem ko so vodniki označeni glede na številčenje tokokroga oz smer vodnika, prikazana na risbah. Ročno napisanih notranjih nalepk se izogibamo; številke vezij in opremo so natisnjene ali vroče žigosane za jasnejše dolgoročno vzdrževanje.
Nizkonapetostna razdelilna plošča GGD je zasnovana okoli naslednjih referenčnih parametrov:
| Postavka | Specifikacija |
| Vrsta izdelka | Nizkonapetostna razdelilna plošča GGD |
| Nazivna napetost | 0,4kV |
| Nazivna frekvenca | 50Hz |
| Nazivni tok | Do 3150A |
| Stopnja zaščite | IP23 |
| Namestitev | Notranja |
| Stopnja onesnaženosti | 3. stopnja |
| Nadmorska višina | ≤1000m |
| Temperatura okolja | -10°C do +40°C |
| Dnevna povprečna relativna vlažnost | ≤95 % |
| Mesečna povprečna relativna vlažnost | ≤90 % |
| Seizmična intenzivnost | Do magnitude 8 |
Končni električni parametri, dimenzije omar in izbor komponent se določijo v skladu z odobrenim tehnične risbe in projektne zahteve.
| Model | Nazivna napetost (V) | Nazivni tok (A) | Nazivni prekinitveni tok kratkega stika (KA) | Nazivni kratkotrajni vzdržni tok (1s) (kA) | Nazivni maksimalni vzdržni tok (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Šifra izdelka | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
V tovarnah, delavnicah in rudarskih obratih lahko nizkonapetostna razdelilna plošča GGD služi kot osrednja distribucijska točka za proizvodno opremo, motorje, razsvetljavo in pomožne sisteme.
Omarico je mogoče konfigurirati za komercialna in distribucijska omrežja visokih zgradb, kjer je več odhodnih vezja zahtevajo centralizirano zaščito, merjenje in nadzor.
Elektrarne in transformatorske postaje lahko uporabljajo opremo za nizkonapetostno pomožno distribucijo električne energije in navzdol električnih sistemov, z notranjo konfiguracijo, prilagojeno enočrtni shemi projekta.
Oprema je namenjena za notranjo montažo. Referenčna delovna temperatura je -10°C do +40°C, z an nadmorske višine do 1000m.
V okolici ne sme biti močnih vibracij, udarcev in korozije. Ko posebno okoljske zahteve obstajajo, o tehničnih pogojih se lahko Usune in kupec dogovorita prej proizvodnja.
Med namestitvijo naklon opreme glede na navpično ravnino ne sme presegati 5°. Pravilna namestitev pomaga ohranjati poravnavo omare, delovanje vrat in zanesljivost električne povezave.
Zasnova in izdelava nizkonapetostne razdelilne plošče GGD sledita ustreznim nizkonapetostnim stikalnim napravam zahteve, vključno z ustreznimi standardi GB in IEC. Dobavljeno opremo je mogoče izdelati v skladu z najnovejše veljavne projektne specifikacije in potrjeno tehnično dokumentacijo.
Ključni referenčni standardi vključujejo GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 in druge ustrezne električne standarde, določene s projektom.
Dejavnosti proizvodnje in upravljanja kakovosti podjetja Usune podpirajo sistemi ISO 9001, ISO 14001 in ISO 45001. Električni izdelki so lahko dobavljeni tudi s certifikatom CE, skupaj z ustrezno testno dokumentacijo v skladu z na konfiguracijo izdelka.
| Primerjalni predmet | Nizkonapetostna razdelilna plošča GGD | Izvlečna stikalna naprava | Razdelilna omarica fiksnega tipa |
| Glavni namen | Nizkonapetostna distribucija, krmiljenje in zaščita | Pogosto preklapljanje tokokroga in vzdrževanje | Osnovna distribucija moči |
| Tipična napetost | 0,4kV | Nizka/srednja napetost, odvisno od konfiguracije | Nizka napetost |
| Struktura kabineta | Fiksna modularna omara | Izvlečna struktura predala/vozička | Fiksna namestitev |
| Dostop do vezja | Vzdrževanje spredaj in zadaj, odvisno od izvedbe | Hiter odvzem funkcionalnih enot | Konvencionalen vzdrževalni dostop |
| Prilagodljivost konfiguracije | visoko | Zelo visoko | Zmerno |
| Sistem zbiralk | Bakrene glavne in odcepne zbiralke | Predelna razporeditev zbiralke | Bakrene ali aluminijaste zbiralke |
| Primerne obremenitve | Napajalniki, motorji, razsvetljava, pomožni sistemi | Več napajalnikov in krmilnih vezij motorja | Splošne distribucijske obremenitve |
| Pristop vzdrževanja | Pregled in zamenjava na ravni komponent | Umik funkcionalne enote za vzdrževanje | Vzdrževanje na ravni komponent |
| Prilagajanje projekta | Enočrtni diagram in prilagoditev na podlagi komponent | Prilagajanje konfiguracije predala | Osnovna prilagoditev konfiguracije |
| Tipične aplikacije | Tovarne, transformatorske postaje, elektrarne, zgradbe | Industrijska distribucija in krmiljenje motorjev | Komercialna in univerzalna distribucija |
Nizkonapetostna razdelilna plošča GGD je še posebej primerna, kadar projekt zahteva robustno centralizirano razdelilna omarica s pregledno notranjo strukturo, bakrenim zbiralnim sistemom in prilagodljivim izborom dovodov, odhodna in krmilna vezja.
Za projekte, kjer je primarna zahteva hitra zamenjava posameznih funkcionalnih sklopov, izvlečna konfiguracija morda bolj primerna. Za enostavnejša distribucijska omrežja z manj spremembami tokokroga, fiksni tip kabinet lahko zagotovi enostavnejšo rešitev.
Usune lahko izbere strukturo omare, odklopnike, razporeditev vodil, krmilne komponente in notranje ožičenje v skladu z enočrtnim diagramom projekta in tehničnimi zahtevami.
Nizkonapetostna distribucijska plošča GGD je bila uporabljena za projekt izstrelitve vesoljskih raket Cas-space, prikaz njegove uporabe v projektnem okolju, kjer je strukturirana nizkonapetostna distribucija in elektrika pomembna je zanesljivost opreme.
Zhejiang Usune Electric Co., Ltd. ima več kot 14 let izkušenj na področju električne opreme, podprt s strani izkušene ekipe za raziskave in razvoj, ki je sposobna razviti konfiguracije v skladu s specifičnimi zahtevami projekta.
Od električnih komponent in izdelave omar do notranjega ožičenja in končnega pregleda, Usune uporablja nadzorovano postopke kontrole proizvodnje in kakovosti. Standardni rok izdelave je približno 15–20 dni, odvisno o konfiguraciji in količini naročila.
Za projekte, ki zahtevajo posebne odklopnike, krmilne komponente, dimenzije omar, razporeditev vodil oz konfiguracije ožičenja lahko Usune razvije opremo na podlagi kupčevega enovrstičnega diagrama in tehničnega specifikacije.
Standardna referenčna nazivna napetost je 0,4 kV z nazivno frekvenco 50 Hz. Končni parametri so odvisni od projekta oblikovanje.
Dobavljena konfiguracija lahko doseže 3150 A, odvisno od izbranega odklopnika, zbiralke in celotne električne napeljave. oblikovanje.
ja Dimenzije omar, električne komponente, vhodni in odhodni tokokrogi, krmilne funkcije, zbiralke ureditve in druge podrobnosti je mogoče prilagoditi v skladu z odobrenimi risbami.
Konfiguracija lahko vključuje univerzalne odklopnike, odklopnike v oblikovanem ohišju, miniaturne odklopnike, kontaktorji, termični releji, števci in druge komponente po zahtevah projekta.
Običajno obdobje izdelave je približno 15–20 dni, odvisno od količine in tehnične konfiguracije.
ja Usune lahko zagotovi prilagoditev na podlagi OEM in projekta, vključno z določenimi konfiguracijami komponent in strankami zahteve.
Komponente in sestavljene omare se pregledajo med proizvodnjo, čemur sledijo rutinski pregledi in testiranja pred tem pošiljka. V skladu s projektnimi zahtevami se lahko zagotovi ustrezna testna dokumentacija.
