Nizkonapetostna predalna stikalna omara

Zasnovana za sisteme AC 50–60 Hz z nazivno delovno napetostjo do 660 V, nizkonapetostna predalna stikalna omarica se lahko konfigurira za distribucijo moči, krmiljenje motorja in kompenzacijo faktorja moči. Primeren je za industrijski obrati, energetski objekti, petrokemični projekti, prometna infrastruktura, poslovne zgradbe, in drugi nizkonapetostni električni sistemi.

Zakaj je dizajn predalov pomemben

V običajni fiksni razdelilni omari so električni tokokrogi relativno odvisni od celotne omare ureditev. Ko objekt vsebuje veliko neodvisnih obremenitev, lahko to naredi upravljanje vezja in prihodnost modifikacija bolj zapletena.

Predalna konfiguracija razdeli električne funkcije na posamezne enote. Vsak predal lahko ustreza a poseben podajalnik, motor ali električna obremenitev, kar omogoča, da je celotna omara organizirana glede na dejansko stanje distribucijska struktura.

Za tovarne in velike objekte to pomeni, da je stikalne naprave mogoče načrtovati glede na električno obremenitev in ne preprosto okoli fizičnih dimenzij omare.

Upravljanje po krogih

Struktura predala omogoča, da se različna vezja dodelijo ločenim funkcionalnim enotam.

Na primer, proizvodni obrat ima lahko neodvisna vezja za transportne motorje, črpalke, ventilatorje, pomožne stroji, razsvetljava in splošna distribucija električne energije. Te tokokroge je mogoče urediti glede na njihovega posameznika električne zahteve.

Ta struktura pomaga operaterjem prepoznati razmerje med posameznim vezjem in povezano opremo, ki je še posebej dragocen v velikih električnih prostorih, ki vsebujejo številne odhodne napajalnike.

Različne obremenitve, različni predali

Vsako električno breme nima enake zahteve po moči. Majhen pomožni motor in proizvodni motor visoke moči lahko zahteva drugačno preklopno in zaščitno ureditev.

Nizkonapetostna predalna stikalna omarica lahko zato uporablja velike in majhne predale za različna vezja zahteve. Konfiguracijo predala je mogoče določiti glede na nazivne vrednosti motorja, kapaciteto podajalnika in število vezij znotraj projekta.

To daje inženirjem elektrotehnike večjo svobodo pri pripravi razporeditve omar.

Organizacija motornega vezja

Za industrijske objekte lahko krmiljenje motorja predstavlja znaten delež nizkonapetostne električne energije sistem.

Konfiguracija MCC je sestavljena iz velikih in majhnih predalov, pri čemer glavna stikalna naprava vsakega tokokroga uporablja a odklopnik ali vrtljivo bremensko stikalo z varovalko z visoko izklopno zmogljivostjo.

Ta ureditev se lahko uporablja za tokokroge, ki služijo črpalkam, kompresorjem, ventilatorjem, transporterjem, proizvodnim strojem in druga oprema na motorni pogon.

Ločevanje teh motornih vezij v namenske funkcionalne enote prav tako pomaga poenostaviti električno razmerje med posameznimi motorji in njihovimi ustreznimi napajalniki.

Ureditev distribucije električne energije

Omara za distribucijo električne energije se uporablja, kjer je treba dohodno električno energijo razdeliti med več spodnji tokokrogi.

Konfiguracija osebnega računalnika lahko sprejme odklopnike serije Emax, MT, 3WN, AH in ME, odvisno od odobrenega električno oblikovanje.

Pri izbiri je treba upoštevati nazivni tok, zmogljivost kratkega stika, značilnosti napajalnika, koordinacijo zaščite, in zahteve povezane opreme.

Upravljanje jalove moči

Industrijski sistemi s težkimi motorji lahko ustvarijo znatno povpraševanje po reaktivni moči. Za takšne instalacije faktor moči kompenzacija je lahko del nizkonapetostne električne zasnove.

Kompenzacijsko omarico je mogoče konfigurirati za ročno, samodejno ali oddaljeno kompenzacijo faktorja moči.

Njegovo konfiguracijo je mogoče določiti glede na značilnosti obremenitve in električnega upravljanja stranke namesto uporabe enake ureditve nadomestil za vsak projekt.

Kjer se prilega

Opremo je mogoče prilagoditi električnim sistemom z različnimi obremenitvenimi strukturami.

Proizvodni obrati

Tovarne z več proizvodnimi linijami lahko uporabljajo ločene predalne enote za motorje, pomožno opremo in splošno močnostna vezja.

Petrokemične tovarne

Črpalke, kompresorje, ventilatorje in drugo procesno opremo je mogoče razporediti prek namenskih krmilnih tokokrogov motorja.

Jeklo in metalurgija

Veliki proizvodni obrati lahko uporabljajo centralizirano nizkonapetostno distribucijo za več visokozmogljivih naprav in motorjev podajalniki.

Prometna infrastruktura

Železniške naprave, terminali in podporna infrastruktura lahko uporabljajo omarico za distribucijo električne energije opreme in pomožni električni sistemi.

Visoke stavbe

Poslovne in stanovanjske stavbe lahko organizirajo več nizkonapetostnih napajalnikov znotraj centralizirane distribucije sistem.

Energetski objekti

Elektrarne in energetski projekti lahko konfigurirajo funkcije distribucije, krmiljenja motorja in kompenzacije glede na njihove pomožne električne obremenitve.

Tehnični podatki

Delovno okolje

Standardno delovno okolje mora imeti temperaturo okolja med -5 °C in +40 °C, s povprečno temperaturo temperatura v 24 urah ne presega +35 °C.

Pri najvišji temperaturi okolice +40°C relativna vlažnost ne sme preseči 50%. Višja vlažnost je lahko sprejemljiva pri nižjih temperaturah, na primer do 90% pri +20°C. Zaradi kondenzacije je treba upoštevati temperaturna nihanja se lahko pojavi.

Standardna nadmorska višina je ≤2000m.

Med transportom in skladiščenjem lahko oprema prenese temperature od -25°C do +55°C, s kratkotrajnim izpostavljenost do +70°C za obdobje, ki ne presega 24 ur.

Posebne aplikacije, vključno s ploščadmi za vrtanje nafte na morju in jedrskimi elektrarnami, zahtevajo ločeno tehnično opremo ocena in dogovor med proizvajalcem in končnim uporabnikom.

Referenca projekta

Projekt izstrelitve rakete Cas-space

Projekt izstrelitve rakete Cas-space je inženirska referenca za električno opremo Usune.

Infrastruktura za izstrelitev raket vsebuje različne podporne električne obremenitve, vključno s sistemi opreme, pomožnimi zmogljivosti in infrastrukturne storitve. Takšne naprave zahtevajo jasno organizacijo vezja in zanesljivost električna distribucija za podporo različnim operativnim področjem.

Oprema Usune je bila uporabljena kot del električnega sistema projekta, kar zagotavlja praktične izkušnje pri oskrbi stikalne naprave za specializirano infrastrukturo.

Projekt tudi dokazuje pomen prilagajanja konfiguracije omar dejanski električni arhitekturi objekta, namesto da bi se zanašal na enotno ureditev.

Kakovost in skladnost

Sistem proizvodnje in upravljanja podjetja Usune podpirajo standardi ISO 9001, ISO 14001 in ISO 45001.

Oprema je izdelana v skladu z veljavnimi zahtevami IEC in GB, vključno z GB 7251.1, JB/T 9961 in ustrezne mednarodne zahteve za sklope nizkonapetostnih stikalnih in krmilnih naprav.

Pred odpremo je dokončana omara podvržena tovarniški inšpekciji in rutinskemu testiranju. Ustrezna poročila o preskusih in tehnična dokumentacija je možna glede na zahteve projekta.

Konfiguracija pred nakupom

Za ekipe za nabavo je najpomembnejši korak potrditev električne konfiguracije pred proizvodnjo.

Nizkonapetostno predalno stikalno omarico je treba izbrati glede na dejanski seznam obremenitev in ne samo nazivno napetost omare.

Usune priporoča potrditev:

Zagotavljanje teh podrobnosti med fazo ponudbe omogoča Usuneju, da pripravi konfiguracijo, ki se bolje ujema s dejanski električni sistem stranke.

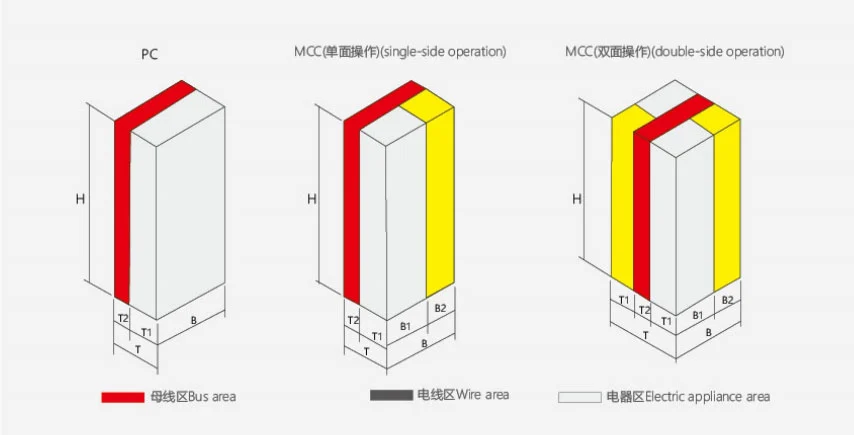

Zunanja dimenzija izdelka

Omara za razdelilni center (PC).

B Omara za nadzorni center motorja (MCC).

Tovarniška proizvodnja

Omara je tovarniško sestavljena s standardiziranimi strukturami omar in funkcionalnimi komponentami.

Proizvodni proces zajema pregled sestavnih delov, strukturni sklop, namestitev predalov, električne napeljave, pregled funkcionalne enote in rutinsko testiranje.

Ta tovarniški postopek sestavljanja omogoča, da se končna konfiguracija omare preveri glede na odobreno tehnične zahteve pred odpremo.

pogosta vprašanja

Kakšno napetost prenese omarica?

Oprema je zasnovana za AC sisteme z nazivno delovno napetostjo 660 V in manj.

Zakaj uporabljati konfiguracijo predalnega tipa?

Razporeditev predalov omogoča, da so posamezni električni tokokrogi organizirani kot ločene funkcionalne enote, ki lahko olajša upravljanje in konfiguracijo velikih distribucijskih sistemov.

Ali je mogoče kombinirati velike in majhne predale?

ja Konfiguracija MCC lahko uporablja velike in majhne predale glede na zmogljivost motorja in zahteve vezja.

Kakšno opremo je mogoče namestiti v omaro za osebni računalnik?

Konfiguracija osebnega računalnika lahko uporablja odklopnike serije Emax, MT, 3WN, AH in ME v skladu z odobrenim projektom oblikovanje.

Ali je primeren za krmiljenje motorja?

ja Oddelek MCC je posebej zasnovan za več motornih tokokrogov in ga je mogoče konfigurirati z različnimi predali velikosti.

Ali podpira kompenzacijo faktorja moči?

ja Funkcije ročne, samodejne in daljinske kompenzacije je mogoče konfigurirati glede na zahteve projekta.

Kakšne certifikate ima Usune?

Usune deluje v skladu s sistemi vodenja ISO 9001, ISO 14001 in ISO 45001. Izdelki so izdelani po veljavni standardi IEC in GB, s certifikatom CE, ki je na voljo za ustrezne konfiguracije.

Ali lahko Usune prilagodi omaro?

ja Količina predalov, razporeditev tokokrogov, izbira odklopnika, konfiguracija MCC in funkcije kompenzacije so lahko določen glede na električne zahteve kupca.

Katere podatke je treba navesti za ponudbo?

Najbolj uporabne informacije vključujejo sistemsko napetost, vhodni tok, število napajalnikov, količino motorja in ocene, raven kratkega stika, zahteve glede kompenzacije, okolje namestitve in električni enočrtni diagram.

Podpora za projekt Usune

Usune nudi nizkonapetostne stikalne naprave za električne sisteme, kjer je treba organizirati več električnih tokokrogov znotraj centraliziranega kabineta.

Za stranke, ki nabavljajo nizkonapetostno predalno stikalno omarico, lahko Usune oceni električno obremenitev strukturo, izberite primerne konfiguracije predalov, uskladite izbiro komponent, dokončajte tovarniško montažo in testiranje in zagotovitev tehnične dokumentacije za izvedbo projekta.
