Nizkonapetostna fiksna stikalna omarica

Nizkonapetostna fiksna stikalna omarica Usune GGD je posebej zasnovana za sisteme za distribucijo električne energije AC 50Hz z nazivno delovno napetostjo 380V in nazivnim delovnim tokom do 3150A. Služi kot glavno krmilno središče za opremo za napajanje, razsvetljavo in distribucijo, ki stabilno in učinkovito izvaja funkcije distribucije električne energije.

Ta izdelek, razvit kot odgovor na potrebe energetskih sektorjev, uporabnikov energije in oblikovalskih enot, se ponaša z naprednostjo tehnologijo in je idealna nadgradnja tradicionalnih nizkonapetostnih stikalnih naprav. Kot osrednji izdelek vodilnega kitajskega proizvajalca, združuje zanesljivo delovanje, varno delovanje in priročno vzdrževanje, zaradi česar je prednostna izbira za globalne uporabnike, ki iščejo zaupanja vrednega dobavitelja nizkonapetostne distribucije električne energije. Izboljšanje proizvodnje zmogljivosti naprednih kitajskih tovarn, njegova kakovost je zagotovljena.

Nizkonapetostne stikalne naprave

Srednjenapetostne stikalne naprave

Osnovni tehnični parametri

1. Nazivna frekvenca: 50Hz
2. Nazivna delovna napetost: 380 V AC
3. Nazivni delovni tok: do 3150A
4. Veljavni standardi: IEC439, GB 7251, IEC60056 itd.
5. Stopnja zaščite: IP30–IP54 (prilagodljivo)
6. Prekinitvena zmogljivost: visoka, odlična dinamična in toplotna stabilnost

Skladnost in zagotavljanje kakovosti

1. Mednarodni standardi

Nizkonapetostna fiksna stikalna omarica je v celoti v skladu z osnovnimi mednarodnimi električnimi standardi, kar zagotavlja globalna uporabnost in zanesljivost. Ti standardi vključujejo: IEC60056 (visokonapetostni AC odklopniki), IEC60099 (Kovinski oksidni prenapetostni odvodniki brez reže), IEC60129 (odklopna in ozemljitvena stikala), IEC60185 (Tokovni transformatorji), IEC60186 (Napetostni transformatorji) in IEC60298 (1kV–50kV AC stikalne naprave v kovinskem ohišju).

2. Nacionalni in industrijski standardi

Stikalna naprava ustreza strogim kitajskim nacionalnim in industrijskim standardom, vključno z: GB/T7251.12-2013 (nizkonapetostni sklopi stikalnih in krmilnih naprav), GB1207 (napetostni transformatorji), GB1208 (tokovni transformatorji), GB50150-2006 "Standard za preskušanje sprejemljivosti električne opreme v električnih inštalacijah" in DL/T 5004-2004 "Tehnični Specifikacija za načrtovanje enosmernih sistemov v elektroenergetiki".

3. Strogo testiranje in pregled

- Vizualni pregled: Celovit vizualni in dimenzijski pregled se izvede na slogu omare, dimenzije, strukturna zasnova, kot tudi izbira, postavitev, ožičenje, postopek namestitve in površinski premaz notranjih komponent, da se zagotovi skladnost s tehničnimi zahtevami, in vodijo se evidence.

- Tovarniško testiranje: Vsaka stikalna naprava je podvržena tovarniškemu testiranju in pregledu v skladu z veljavnimi nacionalnimi in industrijskih standardov, preden zapusti tovarno, in verodostojni testni zapisi so na voljo za zagotovitev, da izdelek ustreza standardom pred dostavo.

Zahteve glede delovnega okolja

1. Temperatura okolja: -5 ℃ do +40 ℃, 24-urna povprečna temperatura ≤ +35 ℃
2. Nadmorska višina: ≤ 2000 m (notranja namestitev)
3. Relativna vlažnost: ≤ 50 % pri +40 ℃, lahko se sprosti pri nizkih temperaturah (npr. ≤ 90 % pri +20 ℃), ob upoštevanju kondenzacija zaradi temperaturnih sprememb.
4. Namestitveni kot: Kot z navpično ravnino ≤ 5°
5. Okoljske zahteve: brez močnih vibracij, udarcev in jedkih snovi; posebne zahteve se da dogovoriti s proizvajalcem.

Prednosti osnovne zmogljivosti

1. Visoka prelomna zmogljivost in močna stabilnost

Robustna struktura, sposobna prenesti velike tokove kratkega stika in stabilno delovanje v ekstremnih pogojih električni pogoji.

2. Prilagodljiva konfiguracija

Modularne električne rešitve podpirajo različne kombinacije, na voljo je več serij, prilagodljivih različnim scenariji uporabe.

3. Praktičen in vzdržljiv

Nova struktura, visoka stopnja zaščite, odporna na prah, vlago in udarce, podaljšuje življenjsko dobo.

4. Varen in enostaven za vzdrževanje

Jasna postavitev, lahko dostopne komponente, priročno upravljanje, zmanjšanje izpadov in poenostavitev vzdrževanja. 5. Široka uporabnost: široko uporabna za elektrarne, transformatorske postaje, tovarne, poslovne zgradbe in infrastrukturnih projektov.

Primeri uporabe v resničnem svetu

Primer 1: Projekt distribucije električne energije za velik premogovnik

1. Ozadje projekta: Velika premogovniška skupina je potrebovala zanesljiv nizkonapetostni sistem za distribucijo električne energije podzemno rudarsko opremo in površinske objekte, ki se soočajo s težkimi okolji, kot so prah, vlaga in vibracije.
2. Rešitev: Usune je zagotovil nizkonapetostne fiksne stikalne omare serije 36 GGD, prilagojene IP54 zaščita in namestitev, odporna na vibracije.
3. Rezultati uporabe: Stabilno delovanje več kot 5 let brez večjih električnih okvar; pogostost vzdrževanja znižan za 30 % v primerjavi s starejšo opremo; brez električnih varnostnih nesreč, izboljšanje učinkovitosti rudarjenja.

Primer 2: Projekt nadgradnje mestne transformatorske postaje

1. Ozadje projekta: Občinska transformatorska postaja je morala nadgraditi svoj zastareli sistem distribucije električne energije, kar je zahtevalo povečana zmogljivost oskrbe z električno energijo in zanesljivost za zadovoljevanje potreb prebivalcev in podjetij po električni energiji.
2. Rešitev: Uporabljena je bila stikalna naprava Usune GGD z nazivnim tokom 3150 A, ki vključuje inteligentni nadzor in zaščitne funkcije.
3. Učinki uporabe: Zmogljivost distribucije električne energije se je povečala za 40 %, kar ustreza povpraševanju po konični moči; odzivni čas napake zmanjšano za 60 %, skrajšanje trajanja izpada električne energije; v skladu s standardi State Grid, dosega odlično sprejemanje.

Tehnične specifikacije

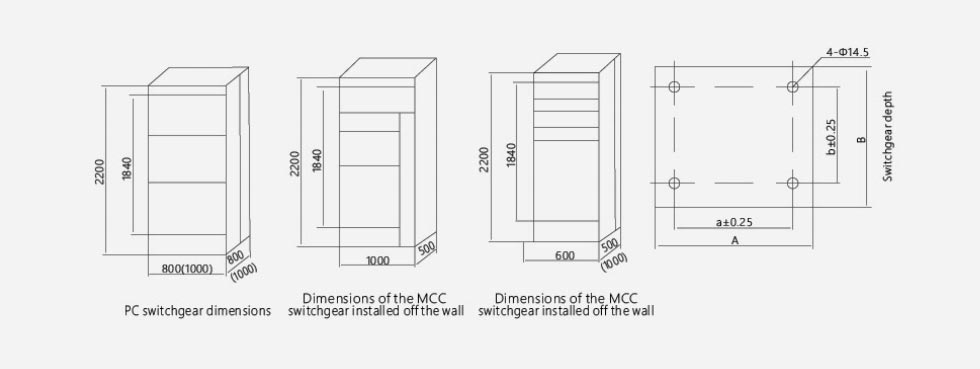

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

pogosta vprašanja

V1: Kakšna je stopnja zaščite nizkonapetostne fiksne stikalne omare Usune GGD in kako je prilagojena v različna okolja?

O: Standardna stopnja zaščite je IP30, nastavljiva do IP54. Višje stopnje zaščite (npr. IP54) so prah in odporen na vlago, primeren za rudnike, tovarne in vlažna okolja; za korozivna okolja, protikorozijski premazi in specializirani materiali so na voljo za zadovoljitev potreb po meri.

V2: Kakšna je življenjska doba izdelka in kakšno redno vzdrževanje je potrebno?

O: Običajna življenjska doba je 15-20 let. Redno vzdrževanje vključuje: četrtletno čiščenje pred prahom, preverjanje pritrdilnih elementov in stanje delovanja komponente; letno celovito testiranje izolacijske odpornosti in zaščitne funkcije umerjanje. Pravilno vzdrževanje lahko podaljša življenjsko dobo in zagotovi stabilno delovanje.

V3: Ali lahko Usune zagotovi prilagojene rešitve za posebno napetost/tok ali strukture?

O: Da. Kot profesionalni proizvajalec nudimo popolne storitve prilagajanja: prilagajanje nazivne napetosti (220V/400V) in tok (do 3150A), spreminjanje dimenzij, postavitve komponent in funkcij; naša inženirska ekipa bo delala tesno skupaj za oblikovanje prilagojenih rešitev, ki so skladne s standardi IEC/GB.
