A medium voltage distribution system sits between the transmission grid and the end user. It operates at voltages from 3 kV to 40.5 kV and carries the power that feeds factories, commercial buildings, and residential neighborhoods. When a fault occurs on this system, the fault current can reach tens of thousands of amperes. Naprava, ki prekine ta tok, jeNotranji visokonapetostni vakuumski odklopnik. Za razliko od oljnega ali SF6 odklopnika uporablja vakuumski odklopnik zaprt vakuumski prekinjevalec za gašenje obloka. Ta zasnova ponuja delovanje brez vzdrževanja, dolgo mehansko življenjsko dobo in kompaktne dimenzije, zaradi česar je prevladujoča izbira za notranje srednjenapetostne stikalne naprave. Za vodje nabave je razumevanje, kako vakuumski odklopnik ščiti distribucijski sistem, bistvenega pomena za določitev prave opreme.
Ta priročnik je napisan za kupce, ki so odgovorni za nabavo notranjih visokonapetostnih vakuumskih odklopnikov za srednjenapetostne distribucijske sisteme. Razložili bomo zaščitni mehanizem, vlogo vakuumskega prekinjevalnika, mehanizem delovanja, koordinacijo z zaščitnimi releji ter merila za izbiro dobavitelja. Zagotovili bomo tudi podrobne parametre izdelka iz naše tovarne v Zhejiang Usune Electric Co., Ltd. Ne glede na to, ali gradite novo transformatorsko postajo, nadgrajujete obstoječo linijo stikalnih naprav ali nabavljate nadomestne odklopnike, vam bo ta vodnik pomagal sprejeti informirano odločitev, ki bo zagotovila varnost in zanesljivost vašega distribucijskega sistema.
Notranji visokonapetostni vakuumski odklopnik opravlja tri bistvene funkcije v srednjenapetostnem distribucijskem sistemu. Prvič, neprekinjeno prenaša običajni obremenitveni tok brez večjih izgub ali segrevanja. Drugič, prekine tok napake, ko pride do kratkega stika ali ozemljitvene napake, in izolira okvarjeni del od preostalega sistema. Tretjič, zagotavlja sredstvo za preklop vezja za vzdrževanje, prenos obremenitve ali rekonfiguracijo sistema. Te funkcije se morda slišijo enostavne, vendar se izvajajo v zahtevnih pogojih. Odklopnik mora prekiniti napakne tokove, ki lahko dosežejo 40 kA pri napetostih do 40,5 kV. To mora storiti v 50 do 80 milisekundah, preden lahko napaka povzroči obsežno škodo. In delovati mora zanesljivo po tisočih operacijah. Spodnja tabela povzema funkcije odklopnika v distribucijskem sistemu.
| funkcija | Opis | Koristi za distribucijski sistem |
| Neprekinjeno prenašanje toka | Prenaša običajni obremenitveni tok brez večjih izgub | Zagotavlja učinkovito napajanje |
| Prekinitev toka napake | Prekinja kratke stike in ozemljitvene napake | Preprečuje širjenje napak in poškodbe opreme |
| Preklop za vzdrževanje | Zagotavlja sredstvo za izolacijo vezja | Omogoča varno vzdrževanje in skrajša čas izpada |
| Rekonfiguracija sistema | Omogoča vklop ali izklop vezja | Zagotavlja operativno fleksibilnost omrežja |
| Osamitev napak | Omejuje vpliv napake na prizadeti odsek | Ohranja napajanje zdravih delov |

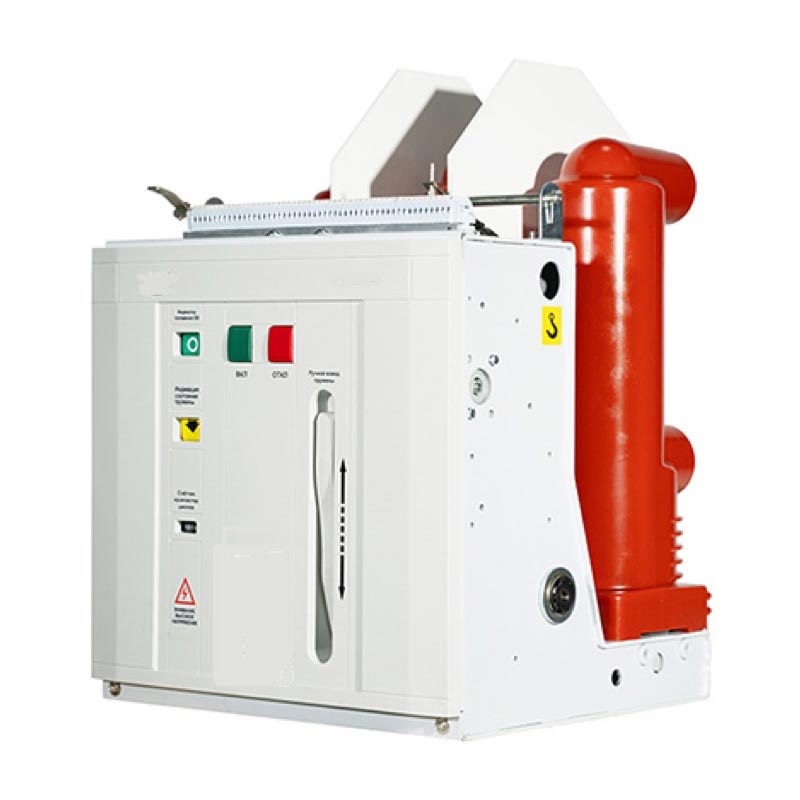

priZhejiang Usune Electric Co., Ltd.,naša tovarna izdeluje notranje visokonapetostne vakuumske odklopnike za srednjenapetostne distribucijske sisteme pri napetostih od 12 kV do 40,5 kV. Naše odklopnike oblikujemo tako, da ustrezajo najzahtevnejšim okvarnim tokovom in preklopnim zahtevam. Naša inženirska ekipa sodeluje z javnimi podjetji in izvajalci EPC, da bi določili pravi odklopnik za vsako distribucijsko aplikacijo.
Vakuumski prekinjevalec je srce notranjega visokonapetostnega vakuumskega odklopnika. Gre za zaprto keramično ali stekleno ovojnico, ki vsebuje par kontaktov v okolju visokega vakuuma. Ko se kontakta ločita, da prekineta napako, nastane lok. V vakuumu oblok ni plinska razelektritev kot v zraku ali SF6. Namesto tega gre za kovinski parni oblok, ki ga vzdržuje uparjanje kontaktnega materiala. Vakuumski prekinjevalec ugasne oblok s hitro kondenzacijo kovinske pare nazaj na kontaktne površine in okoliške ščite. Vakuumsko okolje zagotavlja tudi izjemno visoko dielektrično trdnost, ki preprečuje ponoven vžig obloka po ugasnitvi. Spodnja tabela povzema postopek gašenja obloka v vakuumskem prekinjevalniku.
| Oder | Kaj se zgodi | Rezultat |
| Ločitev stikov | Kontaktni del, oblike lokov | Tok napake še naprej teče |
| Kovinski parni lok | Oblok gori v kovinski pari iz kontaktov | Oblok se vzdržuje do toka nič |
| Trenutna ničla | AC tok naravno prečka ničlo | Lok za trenutek ugasne |
| Parna kondenzacija | Kovinska para kondenzira na ščitih | Dielektrična trdnost se hitro obnovi |
| Dielektrična obnovitev | Vakuumska reža ponovno pridobi izolacijo | Lok se ne more znova vklopiti, tokokrog je prekinjen |
V naši tovarni uporabljamo vakuumske prekinjevalce priznanih proizvajalcev, ki so testirani po ustreznih standardih IEC. Pred montažo vsakega prekinjevalnika preverimo vakuumsko celovitost. Naši odklopniki so preizkušeni, da se preveri njihova prekinitvena zmogljivost in zmogljivost obnovitve dielektrika. Naš cilj je našim strankam zagotoviti odklopnike, ki zanesljivo prekinejo napake v celotni življenjski dobi.
Delovni mehanizem je komponenta, ki odpira in zapira kontakte vakuumskega prekinjevalca. Zagotoviti mora zahtevano silo in hitrost za ločitev kontaktov v določenem času odpiranja. Če je mehanizem prepočasen, bo oblok vztrajal dlje, kot je potrebno, in napaka ne bo pravočasno odpravljena. Če je mehanizem prešibak, se kontakta morda ne bosta popolnoma ločila in oblok se lahko znova zažene. Delovni mehanizem mora biti tudi zanesljiv pri več tisoč operacijah, saj lahko odklopnik več mesecev miruje, nato pa ga je treba aktivirati. Najpogostejši tipi delovnih mehanizmov za notranje vakuumske odklopnike so vzmetni mehanizmi in magnetni aktuatorji. Vzmetni mehanizmi hranijo energijo v vzmeti in jo sproščajo, da odprejo ali zaprejo odklopnik. Magnetni aktuatorji uporabljajo elektromagnetno tuljavo za pogon kontaktov. Spodnja tabela primerja te mehanizme.
| Vrsta mehanizma | Načelo delovanja | Prednosti | Tipična uporaba |
| Vzmetni mehanizem | Shranjena energija spomladi | Zanesljivo, preverjeno, malo vzdrževanja | Standardna razdelilna stikalna naprava |
| Magnetni aktuator | Pogon z elektromagnetno tuljavo | Manj gibljivih delov, natančen nadzor | Kompaktna stikalna naprava, pogosto delovanje |
V Zhejiang Usune Electric Co., Ltd. naša tovarna uporablja vzmetne mehanizme za naše standardne visokonapetostne vakuumske odklopnike za notranje prostore zaradi njihove dokazane zanesljivosti in nizkih zahtev po vzdrževanju. Ponujamo tudi možnosti magnetnega aktuatorja za aplikacije, ki zahtevajo pogosto delovanje ali kompaktne dimenzije. Preizkušamo mehanizem delovanja vsakega odklopnika, da preverimo njegov čas odpiranja in zapiranja ter njegovo mehansko vzdržljivost.
Notranji visokonapetostni vakuumski odklopnik ne deluje ločeno. Je del zaščitne sheme, ki vključuje zaščitne releje, tokovne transformatorje in napetostne transformatorje. Releji zaznajo napako in pošljejo izklopni signal odklopniku. Tokovni transformatorji zagotavljajo releju pomanjšano repliko primarnega toka. Odklopnik se nato odpre, da odpravi napako. Usklajenost med relejem in odklopnikom je kritična. Rele mora delovati v času odpiranja odklopnika in odklopnik se mora odpreti, preden napaka povzroči škodo. Spodnja tabela povzema parametre koordinacije.
| Komponenta | funkcija | Zahteva za usklajevanje |
| Tokovni transformator | Meri primarni tok za rele | Natančnost znotraj zaščitnega razreda |
| Zaščitni rele | Zazna napako, pošlje signal za izklop | Čas delovanja v času odklopa odklopnika |
| Breaker | Odpre se za odpravo napake | Čas odpiranja v času koordinacije releja |
| Vzhodna naprava | Rezervna zaščita | Meja selektivnosti z lomilnikom zadaj |
V naši tovarni zagotavljamo podatke o času odpiranja in zapiranja za naše izdelke notranjih visokonapetostnih vakuumskih odklopnikov, tako da lahko naše stranke izvedejo študijo koordinacije. Zagotavljamo tudi tehnično podporo, ki našim strankam pomaga preveriti, ali je odklopnik pravilno usklajen z njihovimi zaščitnimi releji. Naš cilj je zagotoviti, da zaščitna shema deluje, kot je predvideno.
Pri nakupu notranjega visokonapetostnega vakuumskega odklopnika za srednjenapetostni distribucijski sistem je več specifikacij kritičnih. Ti vključujejo nazivno napetost, nazivni tok, prekinitveni tok kratkega stika, prekinitveni čas, mehansko vzdržljivost in vrsto pogonskega mehanizma. Nazivna napetost se mora ujemati ali presegati sistemsko napetost. Nazivni tok mora presegati največji tok obremenitve. Prekinitveni tok kratkega stika mora presegati največji okvarni tok na mestu namestitve. Čas prekinitve mora biti dovolj kratek, da ohrani stabilnost sistema. Mehanska vzdržljivost mora zadostovati za predvideno število operacij. Pogonski mehanizem mora biti zanesljiv in enostaven za vzdrževanje. Spodnja tabela povzema te specifikacije.
| Specifikacija | Tipičen obseg | Pomembnost |
| Nazivna napetost | 12 kV - 40,5 kV | Ujemati se mora z napetostjo sistema |
| Nazivni tok | 630 A - 4000 A | Mora preseči največji tok obremenitve |
| Prekinitveni tok kratkega stika | 20 kA - 40 kA | Mora preseči največji tok napake |
| Prekinitveni čas | 50 ms - 80 ms | Ohraniti mora stabilnost sistema |
| Mehanska vzdržljivost | 10.000 - 30.000 operacij | Ujemati se mora s pričakovanim številom operacij |
| Delovni mehanizem | Vzmet, magnetni aktuator | Izbran zaradi zanesljivosti in vzdrževanja |
| Standardi | IEC 62271-100, GB/T 1984 | Skladnost z mednarodnimi standardi |
V Usuneju naša tovarna izdeluje notranje visokonapetostne vakuumske odklopnike, ki izpolnjujejo te specifikacije in še več. Odklopnik lahko prilagodimo posebnim zahtevam projekta, vključno s posebnimi nazivnimi vrednostmi napetosti, nazivnimi tokovi in mehanizmi delovanja. Naša inženirska ekipa vam lahko pomaga pri izbirnem postopku in zagotovi podrobne tehnične podatke za vaš projekt.
Ocenjevanje dobavitelja notranjih visokonapetostnih vakuumskih odklopnikov za distribucijo srednje napetosti zahteva osredotočenost na proizvodne zmogljivosti, preskušanje tipa, vodenje kakovosti, izkušnje s projekti in poprodajno podporo. Dobavitelj mora biti sposoben izdelati odklopnike po zahtevanih specifikacijah in izvesti tipske preskuse za preverjanje njihove učinkovitosti. Imeti morajo sistem vodenja kakovosti, ki zagotavlja dosledno kakovost. Imeti morajo izkušnje z distribucijskimi projekti in razumeti zahteve omrežja. Zagotoviti morajo tudi poprodajno podporo, vključno z namestitvijo, zagonom in vzdrževanjem. Spodnja tabela povzema ta ocenjevalna merila.
| Kriterij ocenjevanja | Kaj iskati | Zakaj je pomembno |
| Zmogljivost izdelave | Napredna oprema za obdelavo, sestavljanje in testiranje | Zagotavlja kakovost in doslednost izdelkov |
| Tipsko testiranje | Poročila o preskusih IEC 62271-100 | Preverja delovanje in skladnost |
| Upravljanje kakovosti | Certificiranje ISO 9001, inšpekcijski zapisi | Zagotavlja dosledno kakovost izdelkov |
| Projektne izkušnje | Reference razdelilnih postaj, uporabna soglasja | Dokazuje zmogljivost in zanesljivost |
| Poprodajna podpora | Montaža, zagon, vzdrževanje | Zagotavlja dolgoročno zanesljivost |
V naši tovarni že več kot desetletje proizvajamo notranje visokonapetostne vakuumske odklopnike. Imamo poročila o tipskih preskusih po IEC 62271-100. Imamo certifikat ISO 9001 in vodimo podrobne evidence vseh pregledov. Naše izkušnje s projekti vključujejo distribucijske postaje v več državah. Naša poprodajna ekipa je na voljo za podporo pri namestitvi, zagonu in vzdrževanju. Vabimo vas, da nas ocenite glede na ta merila in nas obravnavate kot svojega partnerja za notranje visokonapetostne vakuumske odklopnike.
V naslednji tabeli so navedeni ključni parametri izdelka za naše notranje visokonapetostne vakuumske odklopnike. Ti odklopniki so zasnovani za srednjenapetostne distribucijske sisteme pri napetostih od 12 kV do 40,5 kV. Naša tovarna lahko izdela tudi lomilce po meri, ki izpolnjujejo posebne zahteve.
| Parameter | Razpon specifikacij | Opombe |
| Nazivna napetost | 12 kV, 24 kV, 40,5 kV | Izbrano za sistemsko napetost |
| Nazivni tok | 630 A - 4000 A | Izbrano za tok obremenitve |
| Prekinitveni tok kratkega stika | 20 kA - 40 kA | Izbrano za stopnjo napake |
| Prekinitveni čas | 50 ms - 80 ms | Izbrano za usklajevanje |
| Mehanska vzdržljivost | 10.000 - 30.000 operacij | Odvisno od modela |
| Delovni mehanizem | Vzmet, magnetni aktuator | Izbrano za uporabo |
| Srednja izolacija | Vakuum | Brez vzdrževanja |
| Standardi | IEC 62271-100, GB/T 1984 | Skladnost z mednarodnimi standardi |
| MOQ | 1 enota | Za velika naročila možen dogovor |
| Čas izvedbe | 4-8 tednov | Odvisno od količine in prilagoditve |
V naši tovarni izdelujemo naše notranje visokonapetostne vakuumske odklopnike, ki izpolnjujejo te specifikacije in še več. Napetost, tok, prekinitveno zmogljivost in mehanizem delovanja lahko prilagodimo vašim posebnim zahtevam. Naš sistem nadzora kakovosti vključuje pregled surovin, pregled med postopkom in končni pregled pred odpremo. Naš cilj je našim strankam zagotoviti visokokakovostne odklopnike, ki ščitijo njihove distribucijske sisteme in zagotavljajo zanesljivost omrežja.
Vprašanje 1: Kako se vakuumski odklopnik razlikuje od odklopnika SF6?
Odgovor: Vakuumski odklopnik za ugasnitev obloka uporablja zaprt vakuumski prekinjevalec, medtem ko odklopnik SF6 uporablja plin žveplov heksafluorid. Vakuumski odklopniki se običajno uporabljajo za srednje napetostne aplikacije (do 40,5 kV) in so znani po svojem delovanju brez vzdrževanja in kompaktni velikosti. Odklopniki SF6 se uporabljajo za višje napetosti in imajo večji vpliv na okolje zaradi potenciala globalnega segrevanja SF6. Za distribucijo srednje napetosti je prevladujoča izbira vakuumski odklopnik.
Vprašanje 2: Kakšen je tipičen prekinitveni čas za notranji vakuumski odklopnik?
Odgovor: Običajni prekinitveni čas za notranji visokonapetostni vakuumski odklopnik je 50 do 80 milisekund. To vključuje čas delovanja releja in čas odpiranja odklopnika. Za aplikacije, ki jih potrebujejo, so na voljo krajši prekinitveni časi. V podjetju Zhejiang Usune Electric Co., Ltd. so naši odklopniki testirani, da preverijo, ali njihov prekinitveni čas ustreza določeni zmogljivosti.
Vprašanje 3: Kako pogosto je treba vzdrževati notranji vakuumski odklopnik?
Odgovor: Notranji vakuumski odklopniki so znani po nizkih zahtevah vzdrževanja. Vakuumski prekinjevalec je zatesnjen in ne potrebuje vzdrževanja. Delovni mehanizem je treba pregledati in podmazati vsakih 3 do 5 let ali po določenem številu operacij. Po resni okvari je treba kontakte pregledati glede obrabe. Redni pregledi in vzdrževanje so bistveni za zagotavljanje zanesljivega delovanja.
Vprašanje 4: Ali se lahko za preklapljanje kondenzatorske baterije uporabi vakuumski odklopnik?
Odgovor: Da, vakuumske odklopnike je mogoče uporabiti za preklapljanje kondenzatorskih baterij, vendar morajo biti zasnovani posebej za to uporabo. Preklapljanje kondenzatorske baterije nalaga posebne zahteve, vključno z zmožnostjo vzdržati visoke vhodne tokove in prekinitev brez ponovnega udarca. Naša tovarna lahko dobavi odklopnike s posebnimi oblikami kontaktov in šob za preklapljanje kondenzatorskih baterij.
Vprašanje 5: Kakšen je tipičen pretočni čas za notranji vakuumski odklopnik?
Odgovor: Običajni dobavni rok za notranji visokonapetostni vakuumski odklopnik je 4 do 8 tednov, odvisno od nazivne napetosti, prekinitvene zmogljivosti in zahtev glede prilagajanja. For standard models, the lead time may be shorter. V podjetju Zhejiang Usune Electric Co., Ltd. tesno sodelujemo z našimi strankami, da izpolnimo njihove načrte projektov.
Notranji visokonapetostni vakuumski odklopniki so bistveni za srednjenapetostne distribucijske sisteme, ker zagotavljajo hitro odpravljanje napak, ščitijo priključeno opremo in zagotavljajo operativno prilagodljivost, ki jo zahtevajo sodobna omrežja. Vakuumski prekinjevalec nudi delovanje brez vzdrževanja in dolgo mehansko življenjsko dobo, zaradi česar je prevladujoča izbira za notranjo stikalno opremo. Za vodje nabave in inženirje javnih služb je izbira pravega odklopnika ključna odločitev, ki vpliva na zanesljivost in stabilnost distribucijskega sistema. V Zhejiang Usune Electric Co., Ltd. ima naša tovarna strokovno znanje in zmogljivosti za proizvodnjo notranjih visokonapetostnih vakuumskih odklopnikov, ki izpolnjujejo najzahtevnejše zahteve srednje napetosti. Uporabljamo napredno tehnologijo vakuumskih prekinjevalnikov, zanesljive mehanizme delovanja in stroga testiranja, da zagotovimo, da naši odklopniki zagotavljajo zanesljivo delovanje.
Ne glede na to, ali gradite novo razdelilno postajo, nadgrajujete obstoječo linijo stikalnih naprav ali nabavljate nadomestne odklopnike, vas vabimo, da nas kontaktirate, da se pogovorimo o vaših zahtevah. Zagotovimo lahko tehnične podatke, poročila o tipskih preskusih in rešitve po meri. Zaradi naše predanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za javna podjetja po vsem svetu.
Obrnite se na Zhejiang Usune Electric Co., Ltd. še danesda bi razpravljali o vaših zahtevah za notranje visokonapetostne vakuumske odklopnike in odkrili, kako lahko naši odklopniki zaščitijo vaš srednjenapetostni distribucijski sistem.
-
