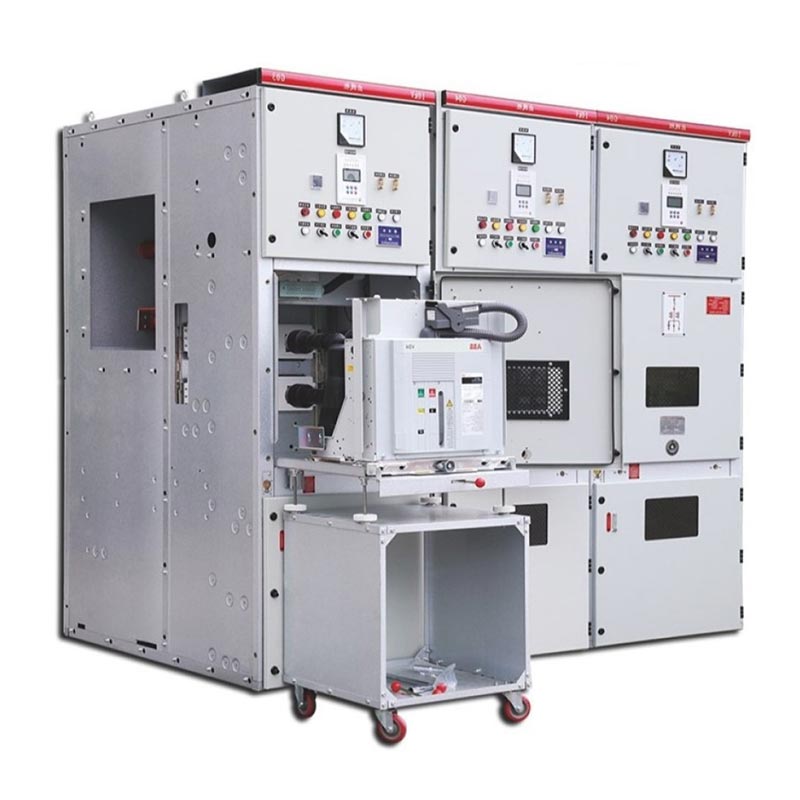

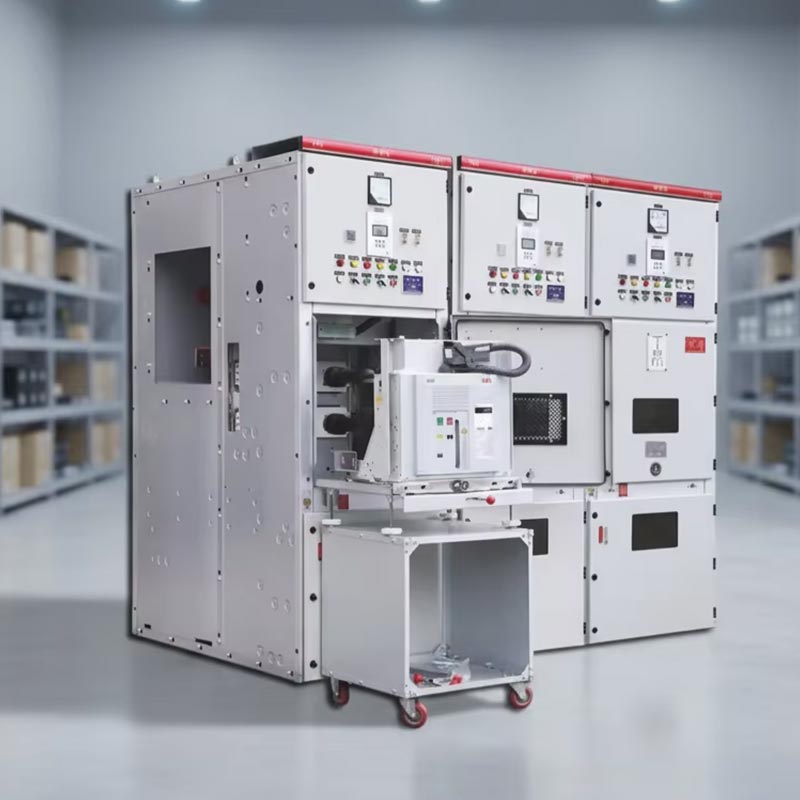

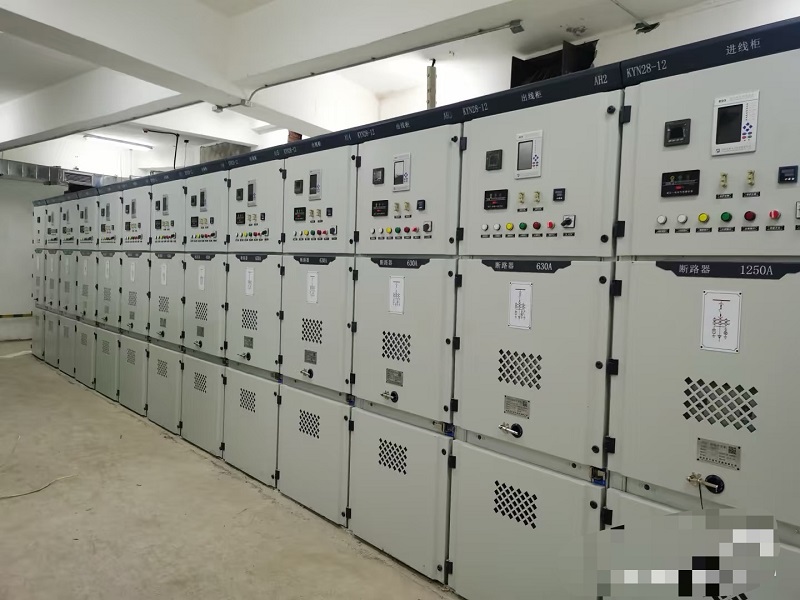

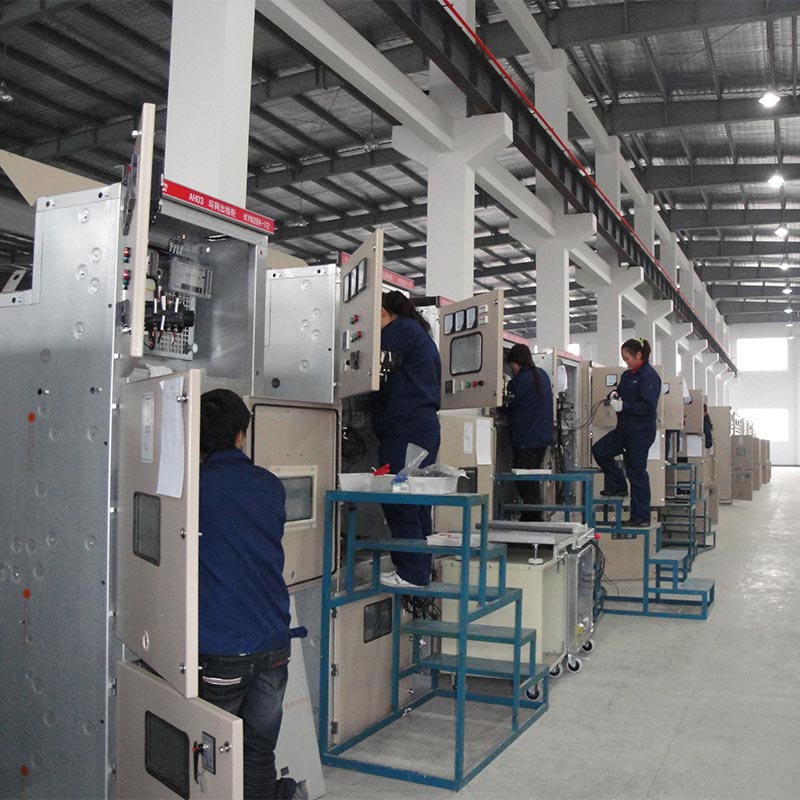

Kyn28 stikalna naprava 12kv

Stikalna naprava Usune Kyn28 12kV je notranja visokonapetostna distribucijska naprava z nazivno napetostjo, ki pokriva 3,6kV, 7,2 kV in 12 kV, primerno za 50/60 Hz trifazne AC napajalne sisteme. Je jedro električne opreme v sodobni energiji prenos in distribucija, industrijska distribucija električne energije in področja oskrbe z električno energijo komercialnih stavb. Izdelek sprejme oklepno, s kovino zaprto strukturo, ki popolnoma ločuje funkcionalne enote, kot so odklopniki, zbiralke, kabli in nadzor instrumentov. Ta zasnova odpravlja širjenje obločnih napak že na samem začetku. Prav tako je opremljen z izvlečnim vakuumskim odklopnim vozičkom, ki omogoča hitro vzdrževanje in zamenjavo brez izklopa navzdol po zbiralki, ki v celoti izpolnjuje osnovne zahteve energetskih sistemov za varno, stabilno in učinkovito delovanje ter vzdrževanje.

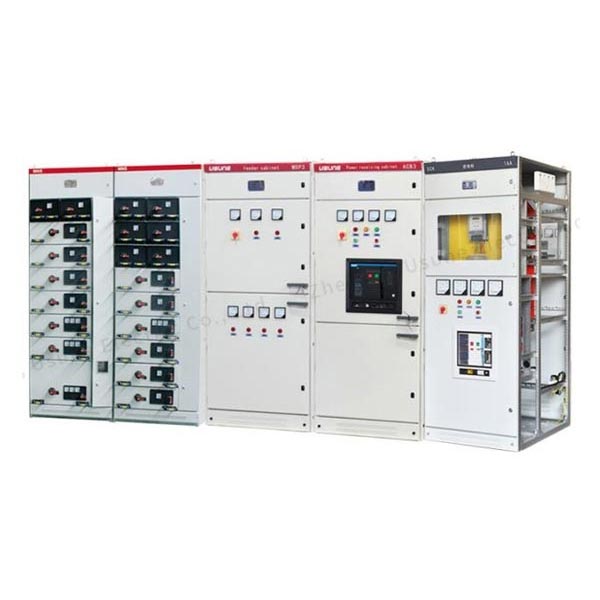

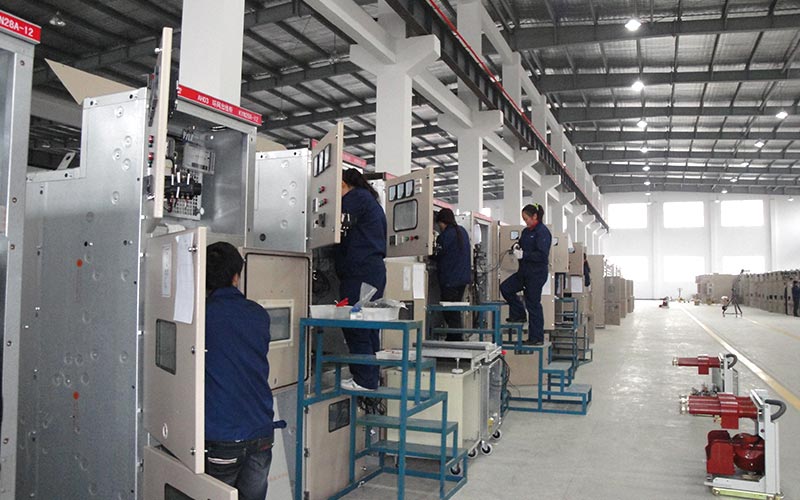

Nizkonapetostne stikalne naprave

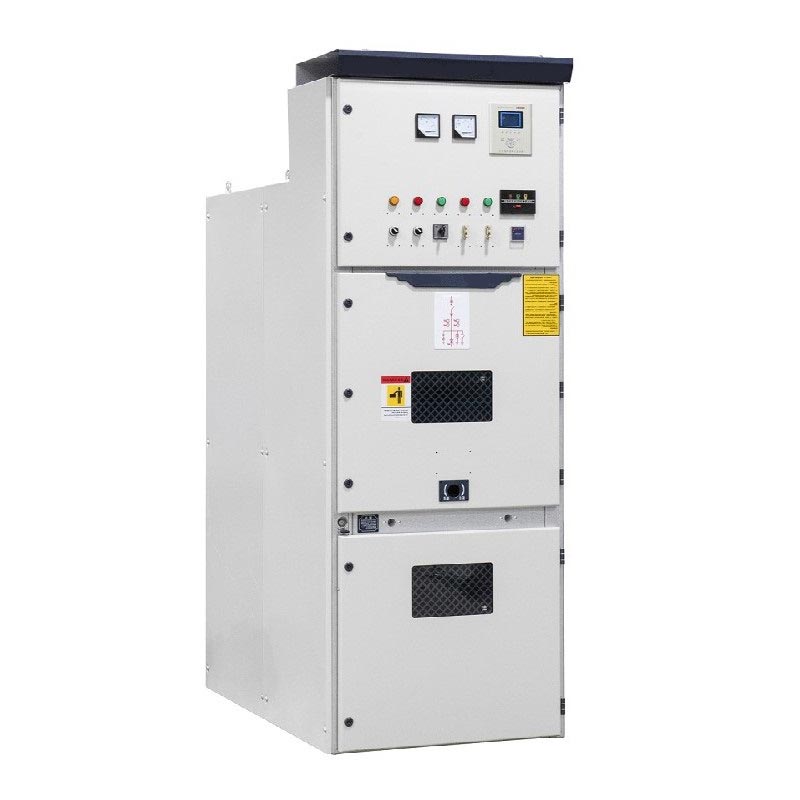

Srednjenapetostne stikalne naprave

Osnovni tehnični parametri

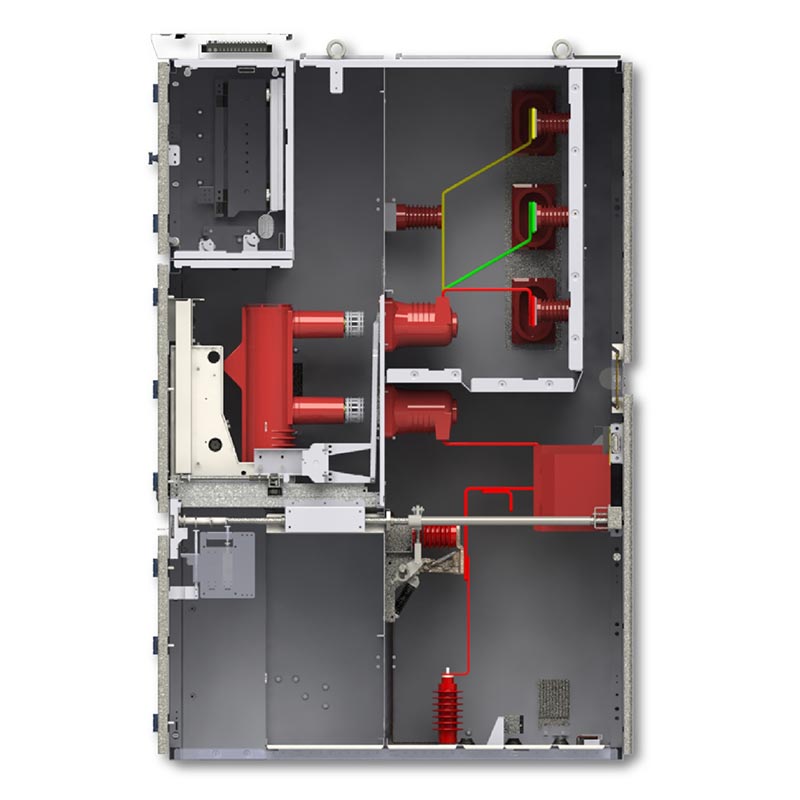

Neodvisna struktura predelkov

Stikalna naprava Kyn28 12kV ima modularno zasnovo predelka s popolnoma kovinsko izolacijo. Štiri funkcionalna področja so popolnoma neodvisni in učinkovito preprečujejo širjenje napak:

1. Predal za odklopnik: Namesti vakuumski voziček za odklopnik, opremljen z natančnim vodenjem in zaklepni mehanizmi za varno premikanje vozička.
2. Oddelek za zbiralke: zaprta postavitev glavnih in odcepnih zbiralk z odlično izolacijo, izogibanje nevarnost kratkega stika med fazo/fazo in zemljo.
3. Predal za kable: veliko prostora, primeren za kabelske povezave z več vezji, kar olajša polaganje kablov, ožičenje, in testiranje.
4. Prostor za instrumente in nadzor: vključuje zaščitne naprave, merilne instrumente in krmilno vezje komponente za centraliziran nadzor in delovanje.
5. Naprava za razbremenitev tlaka: opremljena z namensko loputo za razbremenitev tlaka na vrhu, lahko hitro sprosti oblok tlak v primeru notranjih napak, zagotavljanje varnosti kabineta in osebja.

Glavne prednosti izdelka

1. Odstranljiva oblika ročnega vozička

Serija odklopnikov, PT in izolacijskih ročnih vozičkov je popolnoma zamenljiva. Med vzdrževanjem preprosto odstranite pokvarjen ročni voziček in potisnite rezervni ročni voziček, da hitro obnovite napajanje brez odklopa celotne zbiralke, znatno skrajša čas vzdrževanja izpada električne energije.

2. Obsežna mehanska zapora "petih preprečevanj":

- Preprečuje nenamerno odpiranje in zapiranje odklopnikov;
- Preprečuje odstranjevanje/potiskanje ročnega vozička odklopnika pod obremenitvijo;
- Preprečuje nenamerno zapiranje ozemljitvenega stikala, ko je pod napetostjo;
- Preprečuje nenamerno vključitev pod napetost, ko je ozemljitveno stikalo zaprto;
- Preprečuje nenamerni vstop v predelke pod napetostjo.

3. Optimizirana varnost in vzdrževanje

Zasnova za upravljanje in vzdrževanje, ki poteka povsem spredaj, odpravlja potrebo po prostoru za vzdrževanje zadaj, kar učinkovito prihrani površina v razdelilnici; omarica ima vgrajen kondenzacijski grelec, prilagodljiv na visoko vlažnost okolju, s čimer preprečite napake pri izolaciji, ki jih povzroča kondenzacija.

4. Visoka izolacija in odpornost na napake

Stikalna naprava Kyn28 12kV uporablja visokokakovostne izolacijske materiale in znanstveno razmaknjeno izolacijo, kar dosega visoka stopnja izolacije. Učinkovito se upira kratkim stikom, prenapetostim in drugim električnim napakam. Kombinirano s svojo kovinsko oklepno strukturo se ponaša z močnimi zmožnostmi nadzora obloka.

Glavne vrste aplikacij

1. Dohodna linijska omarica: prejema napajanje iz gorvodnih virov, kar zagotavlja sprejem energije in splošno zaščito.
2. Omarica za odhodno linijo: razdeli moč bremenom, motorjem in drugim priključnim tokokrogom, kar zagotavlja zaščito.
3. PT in omarica za merjenje napetosti: nadzoruje sistemsko napetost in zagotavlja zaščito pred prenapetostjo.
4. Merilna omarica: vključuje instrumente za merjenje energije za natančno statistiko porabe energije.
5. Omarica za odsek zbiralke: Omogoča segmentirano delovanje, izolacijo in zaščito odsekov zbiralke.
6. Izolacijska omarica: Zagotavlja električno izolacijo, kar zagotavlja varno vzdrževanje.

Primer uporabe v resničnem svetu

Primer 1: Projekt distribucije električne energije 10 kV za velik podatkovni center na vzhodu Kitajske

Projektne zahteve: podatkovni center zahteva 99,99-odstotno razpoložljivost električne energije in brez napak, zelo stabilen srednjenapetostni sistem za distribucijo električne energije za zagotavljanje neprekinjenega napajanja jedrnih bremen, kot so strežniki in hladilna oprema.

Rešitev: Celoten sistem za distribucijo električne energije je bil zgrajen z uporabo stikalnih enot Usune Kyn28 12kV, vključno z vhodne omarice, merilne omarice, PT omarice in 12 odhodnih omar. Opremljen je s kratkim stikom 40kA vakuumski odklopniki prekinitvene zmogljivosti in inteligentne integrirane zaščitne naprave za doseganje hitre napake izolacijo in natančno lokacijo napake.

Rezultati delovanja: Sistem od zagona leta 2023 deluje brez napak, s 100 % stopnja natančnosti pri zaščitnih ukrepih. Letni čas izpada električne energije je manj kot 5 minut, kar v celoti ustreza visokim zanesljivost napajalne zahteve podatkovnega centra in učinkovito izogibanje ekonomskim izgubam v višini več deset milijone dolarjev zaradi izpadov električne energije.

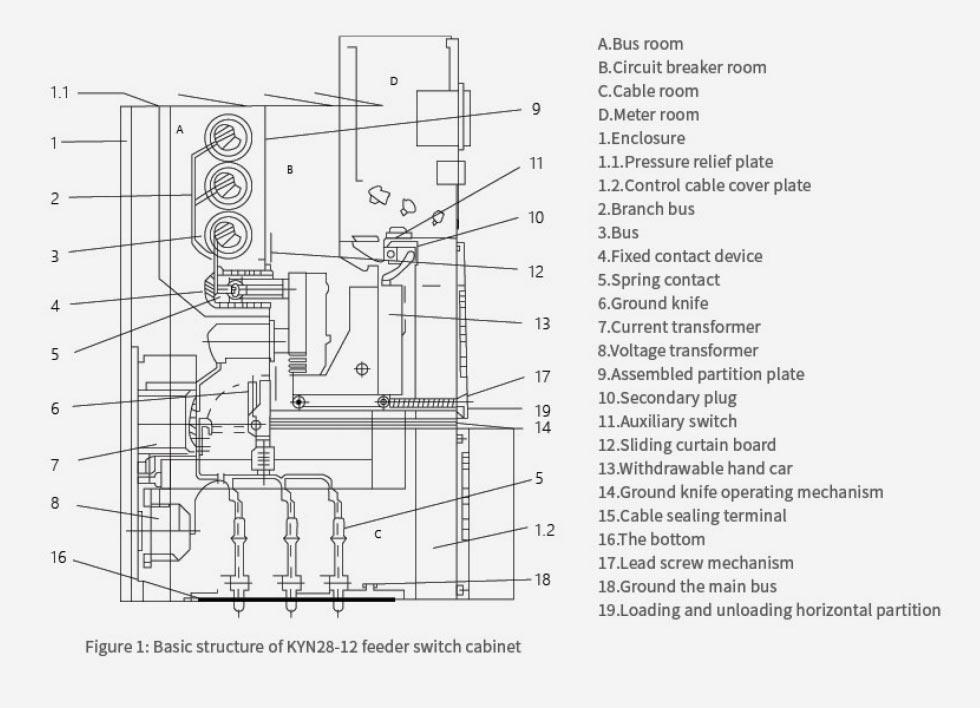

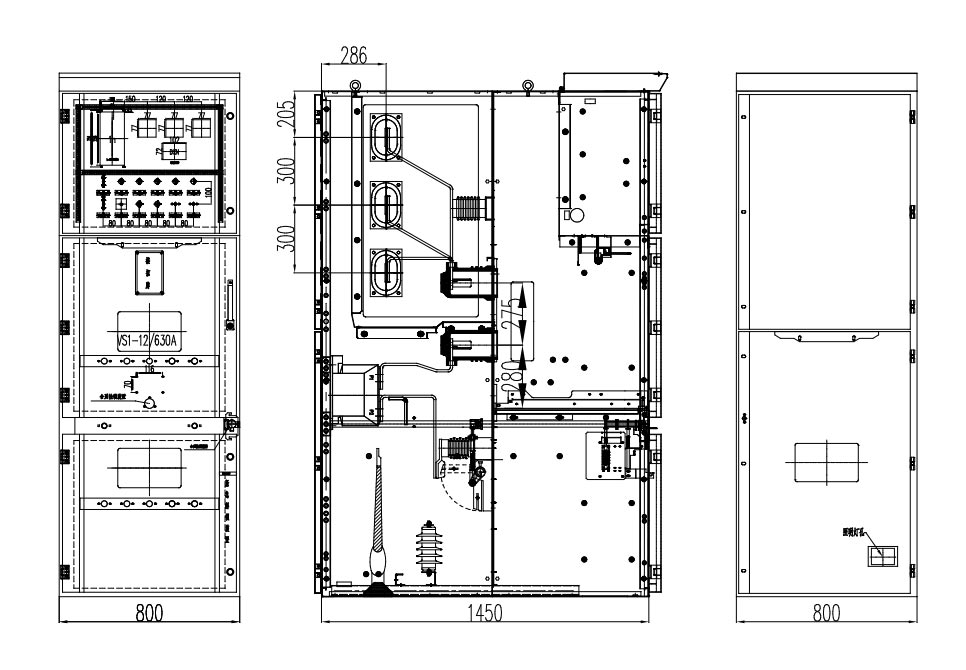

Zunanja dimenzija izdelka

Referenca projekta

Projekt izstrelitve rakete Cas-space

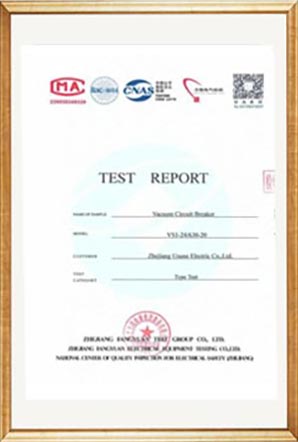

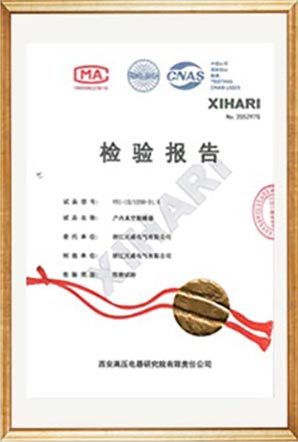

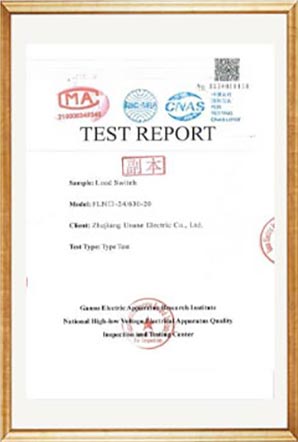

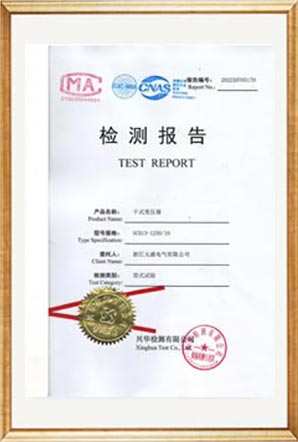

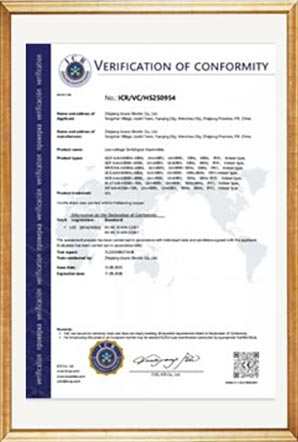

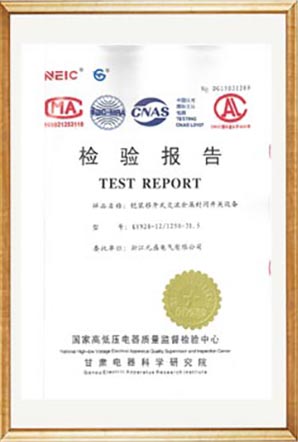

Poročilo o preskusu

pogosta vprašanja

V1: Ali je "petodporna" zapora sistema stikalne naprave Kyn28 12kV mehanizem za mehansko prisilno zaklepanje, in se ga da deaktivirati?

Sistem "petodpornega" zaklepanja stikalne naprave Usune KYN28 uporablja povsem mehansko zasnovo prisilnega zaklepanja brez električnega pomožnega tokokroga za odklepanje, kar strukturno odpravlja možnost napačnega delovanja. Samo strokovno vzdrževalno osebje ga lahko začasno odklene z uporabo specializiranih orodij v varnih pogojih napajanja okvara in ozemljitev; med običajnim delovanjem ga ni mogoče odkleniti. To je v celoti skladno z IEC in domačim napajanjem varnostnih standardov, ki povečujejo varnost operaterjev in opreme.

V2: Ali lahko izdelek normalno deluje v okoljih z visoko vlažnostjo in visoko nadmorsko višino ter kakšne so posebne obdelave potrebno?

Standardna toleranca za vlago izdelka je ≤95 % dnevno povprečje in ≤90 % mesečno povprečje. Vgrajen kondenzatorski grelec samodejno razvlaževa in zlahka obvladuje okolja z visoko vlažnostjo. Za scenarije z nadmorsko višino >1000 m je lahko uporablja se z zmanjšanjem v skladu s standardi energetske industrije (približno 10 % zmanjšanje za vsakih 1000 m povečanja nadmorska višina). Na voljo so tudi po meri oblikovane različice z ojačano izolacijo za povečanje plazilne poti in stika zahteve za varnost na visoki nadmorski višini.
