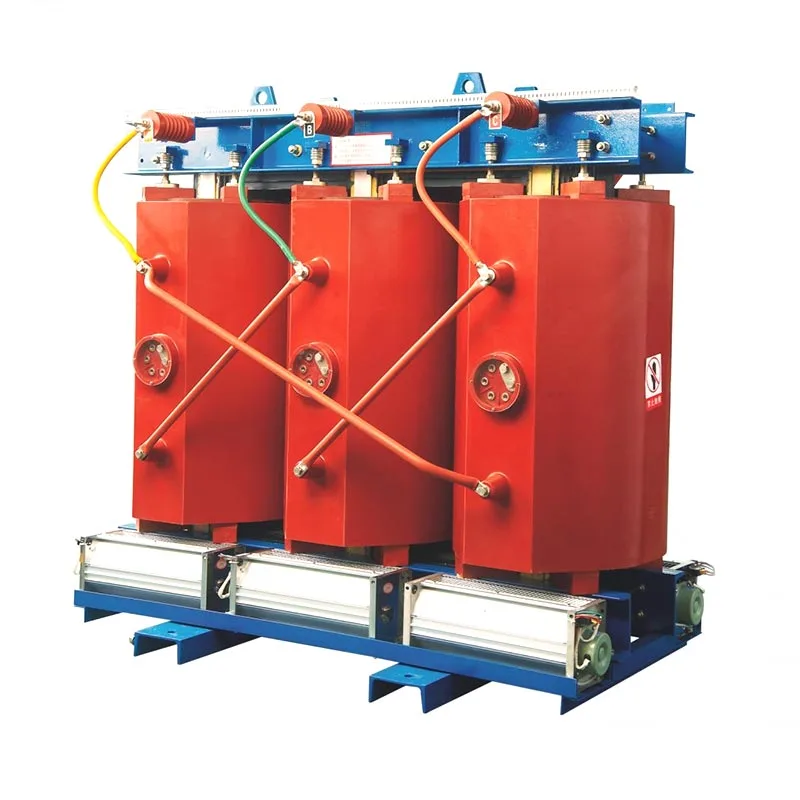

An11kV 1000kVA suhi transformatorje srednjenapetostni razdelilni transformator, namenjen prenosu električne energije iz napajalne napetosti 11 kV na nižjo izkoriščeno napetost ob ohranjanju električne izolacije, stabilnosti napetosti in varne distribucije električne energije. Ta priročnik razlaga njegovo konstrukcijo, načelo delovanja, specifikacije, aplikacije, pomisleke glede namestitve, zahteve glede zaščite, prakse vzdrževanja in nakupna mesta za industrijske in komercialne sisteme napajanja.
Transformator 1000 kVA zagotavlja nazivno navidezno moč 1000 kilovolt-amperov, medtem ko 11 kV označuje primarni napetostni razred. Za razliko od transformatorja, potopljenega v olje, transformator suhega tipa uporablja zrak kot hladilni medij in se ne zanaša na mineralno izolacijsko olje. Zasnove iz lite smole lahko zagotovijo kompaktno rešitev za notranje razdelilne postaje, poslovne zgradbe, industrijske obrate, objekte, povezane s podatki, naprave za obnovljivo energijo in druge lokacije, kjer so pomembni obnašanje pri požaru, vzdrževanje, prostor in okoljski vidiki.
Dejanske specifikacije ne smete nikoli izbrati samo na podlagi ocene na imenski tablici. Sekundarna napetost, vektorska skupina, impedanca, raven izolacije, material navitja, dvig temperature, metoda hlajenja, zaščita ohišja, nadmorska višina, temperatura okolja, harmonska obremenitev, pogoji kratkega stika in veljavni standardi vplivajo na končno zasnovo.
An11kV 1000kVA suhi transformatorje trifazni električni transformator, ki se običajno uporablja za redukcijo srednjenapetostne električne energije na nižjo napetost, primerno za distribucijo in električno opremo. Transformator ima nazivno navidezno moč 1000 kVA in primarno napetost 11 kV.
Izrazsuhi tippomeni, da transformator ne uporablja tekočega izolacijskega olja kot primarno izolacijo in hladilni medij. Odvisno od zasnove so lahko navitja odprto navita, impregnirana z vakuumskim tlakom ali inkapsulirana v smolo. Konstrukcija iz lite smole je še posebej pogosta, kjer je potrebna mehanska zaščita, odpornost na okolje in manjša odvisnost od tekoče izolacije.
IEC 60076-11 posebej pokriva suhe energetske transformatorje z najvišjimi napetostmi opreme do 72,5 kV in vsaj enim navitjem, ki deluje nad 1,1 kV, zaradi česar je neposredno povezan s številnimi zasnovami suhih transformatorjev 11 kV.
11kV označuje nazivno napetost primarne strani. Natančno stopnjo izolacije in nazivno napetost opreme je treba potrditi iz specifikacije projekta in veljavnega standarda, ne pa zgolj iz nazivne napetosti.
1000 kVA je nazivna navidezna moč transformatorja. Opisuje zmožnost električne obremenitve pod določenimi delovnimi pogoji in ne predstavlja neposrednega izhoda 1000 kW.
Za trifazni sistem se lahko približni omrežni tok pri polni obremenitvi izračuna z uporabo:
Na primer, pri 11 kV in 1000 kVA je primarni tok polne obremenitve približno52,5A. Sekundarni tok je odvisen od izbrane nizkonapetostne vrednosti. Pri 400 V je na primer teoretični trifazni tok polne obremenitve približno1,443A. Ti izračuni so uporabni za predhodni inženiring, medtem ko mora končni kabel, odklopnik, zbiralka in izbira zaščite slediti celotnemu projektu.
Učinkovitost suhega transformatorja je odvisna od usklajene zasnove več glavnih komponent. Tipična enota 11kV 1000kVA vključuje naslednje:
| Komponenta | Primarna funkcija | Pomemben premislek |
|---|---|---|
| Magnetno jedro | Zagotavlja magnetno pot za prenos energije | Material jedra, oblika spoja in izgube |
| VN navitje | Prejema napajanje 11kV | Izolacija, material prevodnika, vzdržljivost impulzov |
| NN navitje | Zagotavlja potreben nizkonapetostni izhod | Napetost, tokovna zmogljivost, dvig temperature |
| Izolacijski sistem | Električno ločuje komponente pod napetostjo | Toplotna, dielektrična in okoljska učinkovitost |
| Enkapsulacija smole | Ščiti navitja v izvedbah iz lite smole | Kakovost ulivanja, nadzor praznin, toplotna učinkovitost |
| Hladilni sistem | Odvaja toploto, ki nastane med delovanjem | Delovanje in prezračevanje AN ali ANAF |
Pri izvedbah iz lite smole lahko navitja, vdelana v smolo, zagotovijo trdno izolacijsko strukturo okoli tuljav. Končno konstrukcijo pa je treba ovrednotiti glede na zahtevane električne, toplotne, okoljske in mehanske pogoje in ne le glede na smolno konstrukcijo.
Transformator deluje preko elektromagnetne indukcije. Ko je na primarno navitje priključena izmenična napetost 11 kV, povzroči izmenični magnetni tok v jedru. Ta magnetni tok se poveže s sekundarnim navitjem in inducira napetost glede na razmerje ovojev.
Pri naravnem zračnem hlajenju se toplota premika iz aktivnih delov v okoliški zrak s konvekcijo in sevanjem. Za aplikacije z večjimi toplotnimi zahtevami je mogoče dodati ventilatorje s prisilnim dovajanjem zraka. Izbrana ureditev hlajenja mora ustrezati navedeni nazivni vrednosti in delovnemu okolju transformatorja.
Kupec bi moral zahtevati celoten tehnični list namesto nakupa izključno v skladu z "11kV 1000kVA". Tipična projektna specifikacija mora obravnavati:
| Parameter | Zakaj je pomembno |
|---|---|
| Nazivna zmogljivost | Določa nazivno navidezno moč: 1000 kVA. |
| Primarna napetost | Ujemati se mora z dejanskim srednjenapetostnim omrežjem. |
| Sekundarna napetost | Določa združljivost z nadaljnjo opremo. |
| Pogostost | Običajne projektne vrednosti vključujejo 50 Hz ali 60 Hz. |
| Vektorska skupina | Določa fazni zamik in povezavo navitja. |
| Impedanca | Vpliva na regulacijo napetosti in obnašanje okvarnega toka. |
| Izgube | Vpliva na delovno temperaturo in porabo energije v življenjskem ciklu. |
| Dvig temperature | Določa toplotne delovne pogoje in zahteve glede izolacije. |
| Raven izolacije | Pomembno za dielektrično odpornost in koordinacijo sistema. |
| Ocena ohišja/IP | Ščiti transformator pred nevarnostmi okolja in nenamernega stika. |
Objavljene specifikacije proizvajalca kažejo, da imajo lahko suhi transformatorji razreda 11 kV 1000 kVA bistveno drugačne vrednosti izgub, materiale za navijanje, dimenzije, vektorske skupine, vrednosti impedance in ureditve hlajenja. Zato je treba te parametre potrditi za natančen model, namesto da bi domnevali, da so vsi transformatorji 1000 kVA tehnično enakovredni.
Tehnologija suhih transformatorjev je še posebej uporabna, kadar okolje namestitve daje poudarek delovanju v zaprtih prostorih, upoštevanju požara, zmanjšanim zahtevam glede izolacije tekočine ali poenostavljenemu vzdrževanju.
IEC 60076-11 obravnava tudi podnebne razrede, toplotne in dielektrične vidike, povezane z nadmorsko višino, upravljanje ohišij, obnašanje pri požaru in seizmično klasifikacijo, kar ponazarja, zakaj je treba med specifikacijo transformatorja upoštevati okoljske pogoje.
Suhi transformator 11kV 1000kVA se lahko uporablja povsod, kjer distribucijski sistem 11kV potrebuje padajoči transformator srednje zmogljivosti in so zahteve za namestitev združljive s tehnologijo suhega tipa.
Izbira transformatorja se mora začeti pri električnem sistemu in ne pri katalogu izdelkov. Naslednji kontrolni seznam lahko pomaga preprečiti vrzeli v specifikacijah:
Celo dobro zasnovan transformator lahko deluje slabo, če okolje namestitve ne zagotavlja dovolj prostora, prezračevanja, zaščite ali električne koordinacije.
Pogoji namestitve niso le mehanske podrobnosti. IEC 60076-11 posebej priznava vpliv nadmorske višine in okoljskih pogojev na toplotno in dielektrično zmogljivost transformatorja, zato je treba te parametre navesti v fazi specifikacije.
Suhi transformatorji se na splošno izogibajo vzdrževalnim nalogam, povezanim z oljem, vendar še vedno zahtevajo redne preglede. Pogostost vzdrževanja je treba določiti v skladu z navodili proizvajalca, pogoji delovanja, lokalnimi predpisi in kritičnostjo namestitve.
| Inšpekcijsko območje | Kaj preveriti |
|---|---|
| Navitja | Vidna kontaminacija, poškodbe, nenormalne sledi izpusta ali poslabšanje. |
| Povezave | Stanje sponk, tesnost, znaki pregrevanja in stanje kabla. |
| Hlajenje | Zračni prehodi, prezračevanje, ventilatorji, če so nameščeni, in nenormalna temperatura. |
| Nadzor temperature | Odčitki senzorjev, alarmi, delovanje krmilnika in zgodovinski trendi. |
| okolje | Prah, vlaga, jedka atmosfera in prezračevanje prostora. |
Eden najbolj praktičnih vzdrževalnih ukrepov je vzdrževanje čistih hladilnih površin in prezračevalnih poti. Prekomerna količina prahu lahko zmanjša prenos toplote in sčasoma povzroči neželene izolacijske pogoje.
Suhi in oljni transformatorji lahko opravljajo naloge distribucije srednje napetosti, vendar so njihove konstrukcijske in namestitvene značilnosti drugačne.
| Faktor | Suhi tip | Olje potopljeno |
|---|---|---|
| Izolacijski medij | Sistem zračne in/ali trdne izolacije | Izolacijska tekočina |
| Upravljanje z oljem | Ni potrebno | Zahtevano v skladu z zasnovo in pogoji delovanja |
| Notranja namestitev | Skupna aplikacija | Odvisno od lokalne zasnove in varnostnih zahtev |
| Premisleki glede požara | Brez požarne obremenitve transformatorskega olja | Zahteva upoštevanje vrste tekočine in zahtev za namestitev |
| Tipično vzdrževanje | Pregled, čiščenje, povezave, hlajenje in nadzor | Vključuje zahteve glede pregledov in vzdrževanja v zvezi s tekočino |
Ustrezna tehnologija je bolj odvisna od projekta kot od univerzalnega pravila. Oceniti je treba profil obremenitve, prostor, okoljske pogoje, požarne zahteve, lokacijo namestitve, začetne stroške, vidike življenjskega cikla in lokalne predpise.
Pri mednarodnih naročilih je tehnična komunikacija prav tako pomembna kot navedena cena. Pred oddajo naročila morajo kupci zahtevati jasno dokumentacijo, ki zajema natančno konfiguracijo transformatorja.
Objavljena tehnična dokumentacija uveljavljenih proizvajalcev transformatorjev dokazuje, da se lahko celo transformatorji z enakimi nazivnimi vrednostmi 11 kV in 1000 kVA razlikujejo glede materiala navitja, vrednosti izgube, vektorske skupine, impedance, izolacijskega sistema, dimenzij in konfiguracije hlajenja.
Zhejiang Usune Electric Co., Ltd.se lahko predstavi kot potencialni dobavitelj za stranke, ki iščejo prilagojene transformatorske rešitve. Za ponudbo, specifično za projekt, mora kupec zagotoviti parametre električnega sistema, okolje namestitve, veljavne standarde, destinacijo dostave in vse zahtevane dodatke ali specifikacije ohišja.
Lahko je primeren za številne industrijske aplikacije, če se napajanje 11 kV, sekundarna napetost, profil obremenitve, pogoji namestitve, zaščitni sistem in zahtevana zmogljivost ujemajo s projektom. Pred izbiro je treba dokončati izračun dejanske obremenitve.
Za trifazni sistem 11 kV je teoretični primarni tok polne obremenitve približno 52,5 A. Dejanska zasnova sistema mora upoštevati tudi toleranco transformatorja, pogoje delovanja, nastavitve zaščite in značilnosti omrežja.
Sekundarna napetost je specifična za projekt. Običajne nizkonapetostne konfiguracije vključujejo 400 V, 415 V in 433 V, vendar je mogoče oblikovati tudi druge napetosti, odvisno od električnega sistema.
Ni nujno. Mnogi suhi transformatorji delujejo z naravnim zračnim hlajenjem. Prisilno zračno hlajenje je mogoče dodati, kadar konstrukcija zahteva povečano toplotno zmogljivost ali posebne pogoje delovanja.
IEC 60076-11:2018 je glavni standard IEC, ki posebej zajema suhe električne transformatorje znotraj opredeljenega področja uporabe. Veljajo lahko tudi dodatne nacionalne, regionalne zahteve, zahteve glede projekta, namestitve ali učinkovitosti.
kVA meri navidezno moč, kW pa aktivno moč. Razmerje je odvisno od faktorja moči: kW = kVA × faktor moči. Zato transformatorja 1000 kVA ne bi smeli samodejno opisati kot vir energije 1000 kW.
Številni proizvajalci lahko glede na zahteve projekta konfigurirajo parametre, kot so sekundarna napetost, vektorska skupina, material navitja, impedanca, območje odcepov, ohišje, hladilna ureditev, dodatki in nadzorni sistem. Vsako prilagoditev je treba potrditi glede na veljavni tehnični standard.
An11kV 1000kVA suhi transformatorje več kot kombinacija vrednosti napetosti in zmogljivosti. Njegovo dejansko delovanje je odvisno od medsebojnega delovanja električne zasnove, izolacije, toplotnega upravljanja, konstrukcije navitij, izgub jedra, impedance, okoljskih pogojev, zaščite, namestitve in vzdrževanja.
Za inženirske ekipe in vodje nabave je najzanesljivejši pristop, da začnejo s celotno električno zahtevo in nato zahtevajo podroben tehnični predlog. Primerjava zajamčenih izgub, ravni izolacije, vektorske skupine, impedance, dviga temperature, dimenzij, testiranja, dodatne opreme in servisne podpore lahko pomaga zagotoviti, da se izbrani transformator ujema z dejansko uporabo.
