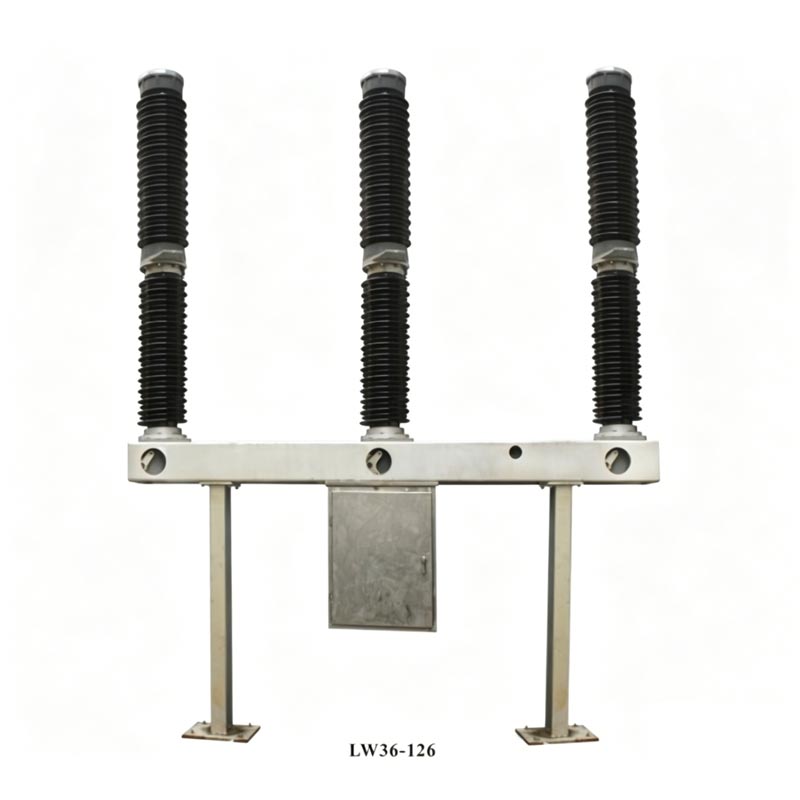

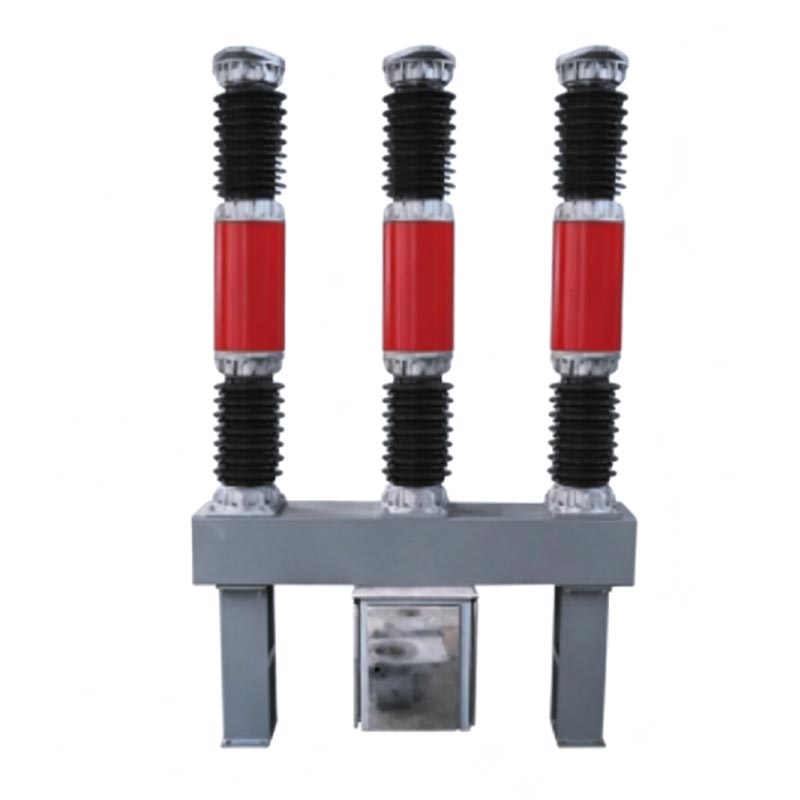

Zhejiang Usune Electric Co., Ltd. LW36-126 serije 110kV SF6 stikalo 2000A 3150A je neodvisno razvit zunanji visokonapetostne stikalne naprave. Združljiv je z nazivno napetostjo 110kV (maksimalno 126kV) in 50Hz AC električnim omrežjem. Je uporablja se predvsem za prekinitev nazivnega toka, toka napake in preklapljanje linij, doseganje zanesljivega nadzora in zaščite elektroenergetskega sistema. Lahko se uporablja tudi kot odklopnik.
| Ime parametra | Specifikacija |
| Nazivna napetost | 110 kV (največ 126 kV) |
| Nazivni tok | 2000A, 3150A |
| Pogostost | 50Hz |
| Temperatura okolja | -30℃ ~ +40℃ |
| Nadmorska višina | ≤3000m |
| Stopnja onesnaženosti | ≤Raven IV |
| Sredstvo za gašenje in izolacijo obloka | Plin SF6 |
| Delovni mehanizem | Nov vzmetni pogonski mehanizem |
1. Napredna tehnologija za gašenje obloka: 110kV SF6 stikalo 2000A 3150A sprejme mednarodno vodilno
princip gašenja obloka z lastnim napajanjem, ki ponuja odlično zmogljivost gašenja obloka, kratek čas gorenja in
nizka izguba kontakta.
2. Dolga življenjska doba: nazivni prekinitveni cikli dosežejo 20-krat, s ciklom vzdrževanja do 10 let pri običajnem
obratovalnih pogojev, kar bistveno zmanjša stroške delovanja in vzdrževanja.
3. Zanesljiv in nizek hrup: optimiziran vzmetni mehanizem, nizka delovna moč, stabilno delovanje in nizek hrup,
primeren za stanovanjska in urbana okolja.
4. Močna okoljska prilagodljivost: 110kV SF6 stikalo 2000A in 3150A kažeta stabilno delovanje v
nizkotemperaturna, visoka nadmorska višina in močno onesnažena okolja, ki izkazujejo izjemno odpornost na onesnaženje
in korozijo.
5. Enostavna namestitev in vzdrževanje: Kompaktna struktura in lahka oblika omogočata priročno namestitev
in zagon, ki zahteva minimalno dnevno vzdrževanje.
6. Visoka stroškovna učinkovitost: odlična zmogljivost po razumni ceni, primerljiva z uvoženimi blagovnimi znamkami, učinkovito
zmanjšanje naložb v projekt.

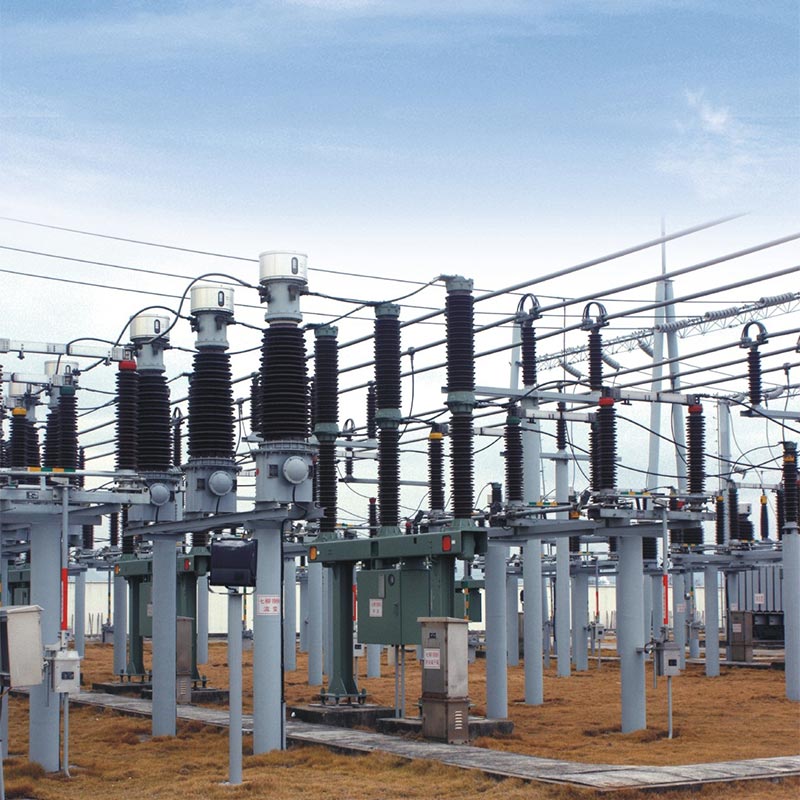

Leta 2023 je bilo stikalo Usune LW36-126 tipa 110 kV SF6 (3150 A) uporabljeno za razdelilno postajo 220 kV v provinci Gansu, oskrba okoliških urbanih območij, industrijskih parkov in novih energetskih elektrarn. V 18 mesecih odkar njegovo delovanje: uspešno je prekinil 7 kratkih stikov z natančnim delovanjem in nič okvarami; the Tlak SF6 je stabilen, pri četrtletnih testih ni bilo ugotovljeno puščanje; dvig temperature med delovanjem pri polni obremenitvi izpolnjuje standarde, ki izpolnjujejo zahteve za visokotokovno delovanje.
Leta 2024 je vetrna elektrarna na morju z močjo 200 MW v provinci Jiangsu izbrala stikalno napravo Usune 110 kV SF6 (2000 A). Soočenje okoljih z visoko količino soli, visoko vlažnostjo in pogostimi tajfuni je oprema delovala stabilno in pokazala odlično odpornost proti koroziji in onesnaževanju. Zanesljivo omogoča pogosto mrežo priklop/odklop stikala vetrnih turbin. V primerjavi z uvoženo opremo so se stroški projekta znižali za 25 %, obratovalni in vzdrževalni stroški pa za 40 %.
| Postavka | Enota | Parametri | |
| Nazivna napetost | kV | 72.5 | 126 |
| Nazivni tok | A | 1250/2500/3150 | 1250/2500/3150 |
| Nazivna frekvenca | Hz | 50 | 50 |
| Nazivni izpadni tok kratkega stika | kA | 31,5/40 | 31,5/40 |
| Nazivni prekinitev kratkega stika in zaprti tok (vrh) | kA | 80/100 | 80/100 |
| Nazivni kratkotrajni vzdržni tok | kA | 31,5/40 | 31,5/40 |
| Nazivna vzdržna napetost temenske vrednosti | kA | 80 | 80/100 |
| Nazivna vzdržljiva napetost frekvence (1 min) | kV | Do zemlje: 160 Razmik prelomov: 202 | Do zemlje: 230 Razmik prelomov: 230+73 |
| Nazivna vzdržljiva napetost impulza strele (1 min) | kV | Do zemlje: 350 Razmik med lomoma: 410 | Do zemlje: 550 Razmik prelomov: 550+103 |
| Nazivni čas mirovanja kratkega stika | s | 4 | 4 |
| Nazivni izvlečni prekinitveni tok | kA | 8 | 10 |
| Izklopni tok napake na bližnji razdalji | kA | 90 % Ik, 75 % Ik | 90 % Ik, 75 % Ik |
| Nazivni vklopni-izklopni tok polnjenja | A | 10 | 31.5 |
| Ocenjeno zaporedje delovanja | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Tlak plina SF6 (namizni tlak 20 ℃) | MPa | 0.5 | 0.6 |
| Mehansko življenje | Times | 6000-10000 | 6000-10000 |
V normalnih pogojih delovanja je vzdrževalni cikel 10 let. Glavni elementi inšpekcijskega pregleda vključujejo tlak SF6 in čistost, mehanske lastnosti delovanja, izolacijske lastnosti in pritrdilni elementi. Usune zagotavlja življenjsko dobo tehnična podpora in navodila za vzdrževanje.
Standardni model je primeren za nadmorske višine ≤3000 m in temperature ≥-30 ℃. Za višje ali nižje nadmorske višine temperaturah, Usune ponuja prilagojene rešitve, ki zagotavljajo stabilno delovanje z optimizacijo zračnega tlaka, uporabo materiali, odporni na nizke temperature, in izboljšana izolacija.
Kot profesionalni proizvodni obrat Usune izvaja strog nadzor kakovosti, ki zajema pregled surovin, testiranje polizdelkov in testiranje polne obremenitve pred odpremo. Celovit sistem vodenja proizvodnje zagotavlja pravočasno dobavo, vsak izdelek pa je opremljen s poročilom o testiranju in certifikatom kakovosti.
1. Mestna in podeželska elektroenergetska omrežja: 110kV transformatorska linija in zaščita transformatorja.
2. Nov energetski sektor: vetrne, fotovoltaične in hidroelektrarne.
3. Industrijska in rudarska podjetja: enote z veliko porabo energije, kot so naftna, kemična in metalurška podjetja.
industrije.
4. Infrastruktura: Napajalni sistemi za železnice, podzemne železnice, letališča in podatkovne centre.
Usune 110kV SF6 Switch 2000a 3150a združuje napredno tehnologijo, zanesljivo kakovost in visoko stroškovna učinkovitost. Zanaša se na močno tehnično moč in celovit servisni sistem, zagotavlja varno in stabilno električno opremo strankam po vsem svetu.
