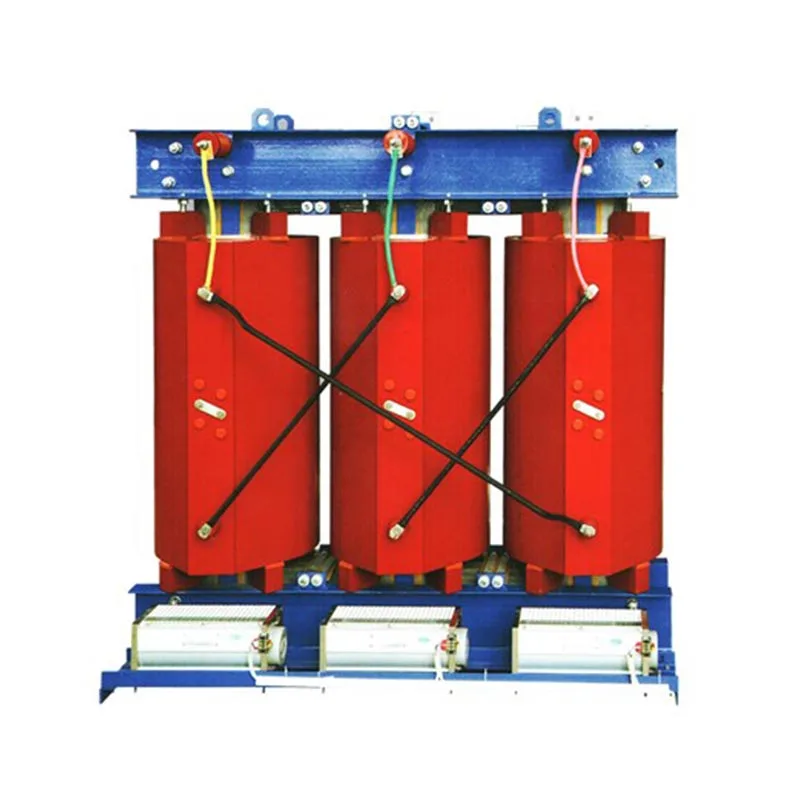

11kV 1000kVA suhi transformator

Suhi transformator Usune 11kV 1000kVA je energetsko učinkovit energetski transformator brez olja razvil in izdelal Zhejiang Usune Electric. Za razliko od tradicionalnih oljnih transformatorjev ta enota uporablja zračno izolirano in zračno hlajeno zasnovo, ki popolnoma odpravlja varnostne nevarnosti, kot so puščanje olja, požari, in eksplozije. Deluje brez ustvarjanja onesnaževal ali emisij škodljivih plinov, zaradi česar je zelo primeren za scenariji oskrbe z električno energijo, ki vključujejo zaprte prostore, visoko gostoto prebivalstva in stroge okoljske standarde.

Izdelek, izdelan na standardiziranih proizvodnih linijah, se strogo drži nacionalne elektroenergetske industrije standardom in je bil podvržen strogemu testiranju delovanja. Odlikuje ga stabilno delovanje, močno okolje prilagodljivost in nizki stroški vzdrževanja, služi kot osrednja komponenta inteligentnih sistemov za distribucijo električne energije v sektorjih civilnega, komercialnega, industrijskega in železniškega tranzita.

Ključne lastnosti izdelka

1. Odpornost proti ognju in eksploziji; Visoka ocena varnosti

Enota uporablja izolacijske materiale, odporne na visoke temperature, in ne vsebuje izolacijskega olja, popolnoma odpravljanje varnostnih incidentov, kot so puščanje olja, požari ali eksplozije. Sposobnost stabilnega, dolgoročnega delovanja pod visoke obremenitve, ponuja visoko stopnjo varnosti, zaradi česar je idealen za okolja s strogo električno varnostjo zahteve, kot so bolnišnice, šole in podzemne železnice.

2. okolju prijazen; Nič emisij onesnaževal

Enota deluje brez onesnaženja z oljem ali emisij škodljivih plinov, v skladu z zelenim, nizkoogljičnim napajanjem standardi. Omogoča neposredno namestitev v zaprtih prostorih brez potrebe po pomožnih napravah, kot je namensko olje jame ali ognjevarne predelne stene, kar učinkovito zmanjša stroške gradnje in obnove projekta.

3. Nizka raven hrupa in nizka delna razelektritev; Stabilno, dolgotrajno delovanje

Optimizirana zasnova jedra in navitja bistveno zmanjša hrup pri delovanju in izpolnjuje zahteve za tiho napajanje v zaprtih prostorih ponudba. Poleg tega ima enota izjemno nizke ravni delne razelektritve, kar učinkovito preprečuje izolacijo staranje in poslabšanje zmogljivosti, s čimer se zagotovi dolgoročno stabilno delovanje in podaljša servis opreme življenje.

4. Nizke izgube in energetska učinkovitost

Z uporabo visokokakovostnih silikonskih jeklenih pločevin v kombinaciji z optimiziranimi postopki navijanja je oprema bistveno zmanjša izgube brez obremenitve in obremenitve. To učinkovito zmanjša dolgoročno porabo energije, uporabnikom pomaga varčevati z energijo in zmanjšati obratovalne stroške.

5 Brez vzdrževanja z nizkimi stroški O&M

Z zračno izolirano in zračno hlajeno strukturno zasnovo oprema odpravlja potrebo po izolacijskem olju ali kompleksni vzdrževalni postopki; potrebni so le preprosti, občasni vizualni pregledi. Popolnoma je primeren za scenariji distribucije električne energije brez nadzora, kar drastično zmanjša dolgoročne stroške delovanja in vzdrževanja.

6. Močna okoljska prilagodljivost in vsestranska uporaba

Oprema je podvržena specializirani obdelavi za odpornost na vlago, odpornost na prah in temperaturno toleranco, zaradi česar je primeren za zahtevna okolja, kot so visoka vlažnost, visoka nadmorska višina in prašne lokacije. Je široko uporaben za različne scenarije oskrbe z električno energijo v zaprtih prostorih, vključno z industrijskimi delavnicami, podzemnimi napravami predori, podzemne železnice, bolnišnice in kampusi.

7. Kompaktna struktura in enostavna namestitev

Izdelek odlikuje kompaktna struktura, majhen odtis in lahka zasnova, ki zasede bistveno manj prostora kot tradicionalni oljni transformatorji. Ponuja udoben prevoz in enostavno na kraju samem namestitev, učinkovito skrajšanje gradnje projekta in časovne okvire za priključitev na omrežje.

Načelo delovanja

Suhi transformator Usune 11kV 1000kVA deluje na principu elektromagnetne indukcije. Za razliko od tradicionalni transformatorji, potopljeni v olje, uporabljajo zrak kot edini medij za izolacijo in odvajanje toplote, ne potrebujejo izolacijskega olja.

Ko izmenični tok teče skozi primarno navitje, ustvari izmenični magnetni tok v železu jedro, inducira elektromotorno silo v sekundarnem navitju preko elektromagnetne indukcije. Z natančno konfiguracijo razmerje obratov med primarnim in sekundarnim navitjem enota doseže pretvorbo napetosti od 11kV (visoka napetost) do 0,4 kV (nizka napetost), kar zagotavlja stabilen prenos električne energije.

Toplota, ki nastane med delovanjem, se odvaja z naravno ali prisilno konvekcijo zraka. Z zanašanjem na zračno izolacijo in zračnega hlajenja, enota izvaja pretvorbo napetosti in prenos moči varno, učinkovito in stabilno.

Osnovni tehnični parametri

Referenca projekta

Projekt izstrelitve rakete Cas-space

Poročilo o preskusu

Primer uporabe v resničnem svetu

Študija primera: Projekt obnove distribucije električne energije v kulturnem parku Hongshan

Kulturni park Liaoning Hongshan je kulturna in turistična atrakcija na nacionalni ravni, ki ohranja izjemno visoke standarde za električno varnost in zaščito okolja. Prvotni starajoči se transformatorji slikovitega območja predstavljajo varnostna tveganja, kot so nezadostna zmogljivost, velika poraba energije in morebitno puščanje olja ali požari, in ni več mogel izpolnjevati zahtev za stabilno, varno in skladno napajanje.

Leta 2023 je slikovito območje začelo nadgradnjo elektroenergetskega sistema, ki je zamenjalo staro opremo, potopljeno v olje, z Usune 11 kV 1000kVA suhi transformatorji. Od zagona so enote delovale brez napak, brez onesnaževanja in nizke ravni hrupa. Ta nadgradnja je popolnoma odpravila nevarnosti električne varnosti in učinkovito zmanjšala porabo energije poraba, ki zagotavlja stabilno in zanesljivo napajanje za scenske operacije in kulturno relikvijo ohranjanje – zaslužiti visoko pohvalo stranke.

pogosta vprašanja

V1: Ali suhi transformator Usune 11kV 1000kVA zahteva redno vzdrževanje?

Ta suhi transformator ima zračno izolirano in zračno hlajeno zasnovo; ne zahteva menjave izolacijskega olja oz servisiranja in ne vključuje zahtevnih vzdrževalnih postopkov. Rutinske operacije so omejene na preprosto vizualno inšpekcijskih pregledov, kar znatno zniža dolgoročne stroške O&M in je idealno za distribucijske prostore brez osebja.

V2: Ali se lahko ta suhi transformator uporablja v vlažnih ali prašnih industrijskih okoljih?

Ja, lahko. Oprema je podvržena profesionalni obdelavi za zaščito pred vlago, prahom in korozijo, omogoča prilagajanje zapletenim pogojem delovanja – vključno z vlažnostjo do 95 % (brez kondenzacije), veliko prahu ravni in znatna temperaturna nihanja. Stabilno deluje v industrijskih delavnicah, pod zemljo razdelilne sobe in predore brez poslabšanja delovanja.

V3: Katere so glavne prednosti in tipični scenariji uporabe tega izdelka v primerjavi z oljno potopljenim izdelkom transformatorji?

V primerjavi z oljnimi transformatorji so glavne prednosti suhih transformatorjev Usune brez olja in brez onesnaževanja, požarno in eksplozijsko varen, energetsko učinkovit z nizko stopnjo hrupa in brez vzdrževanja. Ne delajo potrebujejo pomožno protipožarno zaščito ali objekte za zadrževanje olja, ki nudijo vrhunsko varnost in poenostavljeno O&M. Ti izdelki so zasnovani za notranja okolja z visokimi standardi, kot so bolnišnice, šole, podzemne železnice in komercialne stavbe, medtem ko so oljni transformatorji primernejši za odprta zunanja območja z manj strogimi zahtevami okoljske in varnostne zahteve.
