Srednjenapetostna predalna plošča podpira sprejem energije, distribucijo dovoda, merjenje napetosti, merjenje, razdelitev vodila in izolacijske funkcije. Usune zagotavlja opremo z inženirsko usmerjeno konfiguracijo pristop in deluje v skladu s sistemi vodenja ISO 9001, ISO 14001 in ISO 45001, z izdelki, zasnovanimi v skladu z veljavnih standardov IEC in GB ter certifikat CE, ki je na voljo za upoštevne trge.
Veliki električni projekti pogosto vsebujejo več neodvisnih električnih tokokrogov namesto ene same distribucijske linije. Vhodna moč, napajalniki transformatorjev, motorna vezja, merilna vezja in pomožna bremena lahko zahtevajo različne električne funkcije.

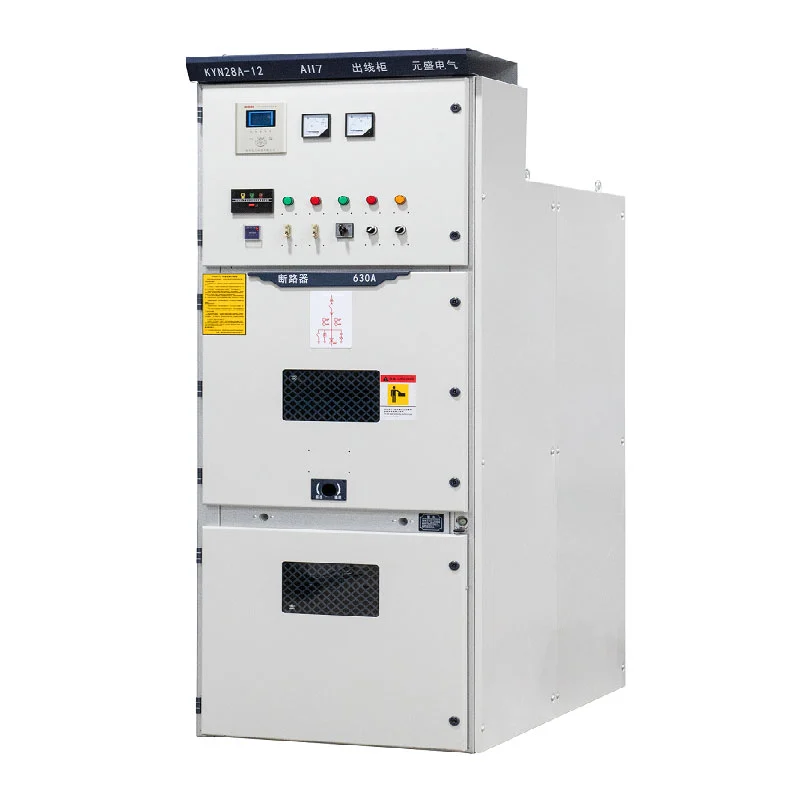

Srednjenapetostna predalna plošča KYN28 omogoča, da so te funkcije razporejene kot ločene omare znotraj ene usklajena zasedba. To omogoča izgradnjo distribucijskega sistema okoli enočrtnega diagrama projekta namesto uporabe enotne konfiguracije omarice za vsako vezje.
Za skupine za nabavo lahko ta modularna arhitektura poenostavi specifikacijo opreme, saj lahko funkcije kabineta določiti glede na dejansko električno omrežje. Omogoča tudi načrtovanje celotne postave v skladu s število podajalnikov, trenutne zahteve, zaščitne ureditve in prihodnje distribucijske potrebe.
Konfiguracija srednjenapetostnega distribucijskega sistema je močno odvisna od funkcije vsakega tokokroga. An vhodni tokokrog prejme električno energijo iz gorvodnega vira, medtem ko odhodni tokokrogi distribuirajo moč transformatorji, motorji, proizvodna oprema ali druga bremena.
Usune lahko konfigurira serijo KYN28 z dohodnimi omarami, odhodnimi omarami, PT in omaricami za merjenje napetosti, merilne omare, omare za sekcioniranje avtobusov in izolacijske omare. Vsak tip omare je mogoče integrirati v celotno linijo stikalnih naprav v skladu z električno arhitekturo projekta.
Ta pristop, ki temelji na tokokrogu, je še posebej uporaben za projekte EPC, kjer mora specifikacija stikalnih naprav tesno ustreza odobrenim električnim risbam.
Zahteve glede distribucije električne energije se lahko spremenijo s širitvijo tovarn, dodajanjem proizvodnih linij ali infrastrukturo zmogljivost se poveča. Postavitev stikalne naprave, ki je načrtovana samo za začetno električno obremenitev, lahko postane težavna spremenite, ko so potrebni dodatni podajalniki.
Modularna razporeditev serije KYN28 zagotavlja večjo prilagodljivost za organiziranje različnih vezij znotraj srednjenapetostni distribucijski sistem. Pri načrtovanju projekta lahko stranke rezervirajo ustrezne pozicije ali definirajo dodatne funkcionalne omare glede na pričakovane potrebe v prihodnosti.
Ta pristop omogoča, da se stikalni sistem obravnava kot del dolgoročne električne napeljave projekta arhitekture in ne samo kot posamezen kos opreme.
Fizična razporeditev srednjenapetostne opreme je pomemben dejavnik pri načrtovanju električne sobe. Oprema mora zagotavljati zadosten delovni dostop, medtem ko se prilega razpoložljivemu območju namestitve.
Srednjenapetostna predalna plošča KYN28 uporablja kovinsko zaprto strukturo z upravljanjem in vzdrževanjem na sprednji strani. Odseki odklopnika, zbiralke, kabla in nadzora so razporejeni kot neodvisni predelki, kar ustvarja jasno organizirana struktura kabineta.
Projektantom električnih prostorov ta konfiguracija pomaga vzpostaviti bolj predvidljivo postavitev opreme in omogoča postavitev stikalnih naprav je treba načrtovati glede na razpoložljive dimenzije prostora in zahteve glede kabelske povezave.
V distribucijskem sistemu, ki vsebuje več napajalnikov, se lahko zahteve glede vzdrževanja med posameznimi tokokrogi razlikujejo. Napako ali načrtovan pregled na enem tokokrogu je treba upravljati v skladu z električnim delovnim postopkom brez nepotrebnega motenja nepovezanih razdelkov.
Izvlečna funkcionalna enota omogoča premik ustrezne opreme v izoliran položaj za pregled, testiranje ali zamenjava. Mehanski sistem zaklepanja nadzoruje zaporedje delovanja in pomaga preprečevati nepravilna preklopna dejanja.
Zaradi tega je oprema primerna za distribucijske sisteme, kjer je upravljanje posameznih tokokrogov pomemben del vsakodnevnega električnega delovanja.
Vhodna omarica se uporablja za sprejemanje električne energije iz zgornjega vira napajanja in njeno povezavo z srednjenapetostni zbiralni sistem. Njegovo konfiguracijo je mogoče določiti glede na nazivni tok vhodnega tokokroga, zahteve glede zaščite, zahteve za merjenje in celotno distribucijsko arhitekturo.
Odhodne omare distribuirajo srednjenapetostno moč do spodnjih transformatorjev, motorjev, napajalnikov ali drugih električnih obremenitve. Število in specifikacijo odhodnih omar lahko načrtujete glede na porazdelitev obremenitve projekta in ureditev podajalnika.
PT omarica se uporablja za merjenje napetosti in s tem povezane funkcije električnega nadzora. Lahko se integrira v nabor stikalnih naprav, kjer projekt zahteva transformacijo napetosti in merjenje znotraj srednje napetosti distribucijski sistem.
Merilna omarica lahko sprejme opremo za merjenje električne energije za aplikacije, ki zahtevajo namensko merjenje moči. Njegovo konfiguracijo je mogoče uskladiti z merilnimi in uporabnimi zahtevami projekta.
Omara za sekcionar vodila se uporablja za razdelitev ali povezavo odsekov srednjenapetostne zbiralke glede na načrtovanje sistema. Ta ureditev lahko zagotovi večjo prilagodljivost pri načrtovanju distribucijskih omrežij z več vire energije ali odseke vodil.
Izolacijska omarica zagotavlja namensko konfiguracijo za zahteve električne izolacije. Njegova ureditev je treba določiti glede na zaporedje preklopov v projektu, shemo ozemljitve in električno varnost postopke.
Proizvodni obrati pogosto vsebujejo proizvodne linije, motorje, transformatorje, kompresorje, črpalke in pomožne sistemi z različnimi zahtevami po moči. Modularna linija stikalnih naprav lahko ta vezja organizira glede na tovarniško elektrodistribucijsko strukturo.
Podpostaje lahko zahtevajo več dohodnih, odhodnih, merilnih in vodilnih tokokrogov. Modularna omara Razporeditev omogoča inženirjem, da razvijejo celotno linijo stikalnih naprav na podlagi enolinijskega diagrama postaje.
Rudarske operacije običajno vključujejo več električnih obremenitev, porazdeljenih po različnih območjih mesta. The opremo je mogoče konfigurirati za podporo distribucije napajalnika in upravljanja moči za motorje, črpalke, prezračevanje sistemi in oprema za obdelavo.
Velike poslovne in visoke zgradbe zahtevajo organiziran sprejem in distribucijo srednje napetosti. Drugačen funkcije omare je mogoče kombinirati glede na transformator, napajalnik, merilno in električno sobo v stavbi zahteve.
Infrastrukturni projekti, kot so transportne zmogljivosti in specializirane industrijske naprave, lahko vsebujejo več električnih bremen z različnimi obratovalnimi zahtevami. Modularna konfiguracija zagotavlja prilagodljivost za povezovanje teh vezij v en usklajen srednjenapetostni distribucijski sistem.
| Postavka | Specifikacija |
| Nazivna napetost | 3,6 kV, 7,2 kV, 12 kV |
| Nazivna frekvenca | 50Hz / 60Hz |
| Nazivni tok | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nazivni prekinitveni tok kratkega stika | 25kA, 31,5kA, 40kA, 50kA |
| Nazivni kratkotrajni vzdržni tok | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopnja zaščite | IP4X zunanje ohišje, IP2X notranji predelki |
| Temperatura okolja | -15°C do +40°C |
| Nadmorska višina | ≤1000 m, zmanjšano za višje nadmorske višine |
| Namestitev | Notranja |
Končna nazivna napetost, tok, zmogljivost kratkega stika, kombinacija omar in razporeditev funkcionalne enote morajo biti potrditi v skladu s projektno električno shemo in tehnično specifikacijo.
Oprema je namenjena za notranjo montažo s temperaturo okolice med -15°C in +40°C. Dnevno povprečje relativna vlažnost zraka ne sme presegati 95 %, povprečna mesečna relativna vlažnost pa ne sme presegati 90 %.
Okolje namestitve ne sme biti eksplozivnih ali korozivnih plinov, prevodnega prahu in močnih vibracij. Če mora oprema delovati zunaj teh standardnih pogojev, je treba upoštevati okoljske zahteve potrjeno z Usune pred tehničnim načrtovanjem in proizvodnjo.
Oprema je bila uporabljena za Cas-space Rocket Launch Project, specializiran infrastrukturni projekt ki zahtevajo organiziran srednjenapetostni električni distribucijski sistem.
Za letalsko in vesoljsko infrastrukturo lahko električno omrežje vsebuje več vrst bremen, ki služijo različnim objektom in podporni sistemi. Namesto da bi se zanašal na enotno razporeditev omaric, mora distribucijski sistem prilagoditi vhodno napajanje, napajalna vezja, merilne funkcije in druge električne zahteve znotraj a usklajeno konfiguracijo.
Modularna struktura serije KYN28 omogoča razporeditev različnih funkcionalnih omar glede na shema električne distribucije projekta. To inženirjem omogoča večjo prilagodljivost pri usklajevanju postavitev stikalnih naprav z razporeditvijo elektroenergetskega omrežja objekta in elektro prostorov.
Referenca projekta prikazuje, kako je mogoče integrirati modularno srednjenapetostno distribucijsko opremo podjetja Usune specializirana infrastruktura, kjer je organizirana konfiguracija tokokrogov in projektno specifično električno načrtovanje pomembno.
Serija KYN28 je zasnovana v skladu z veljavnimi standardi IEC in GB za srednjenapetostno kovinsko ohišje. stikalne in električne distribucijske opreme.
Usune deluje v skladu s sistemom vodenja kakovosti ISO 9001, sistemom okoljskega upravljanja ISO 14001 in ISO 45001 Sistem upravljanja varnosti in zdravja pri delu. Certifikat CE je na voljo tudi za veljavne mednarodne zahteve trga.
Poročila o preskusih izdelkov, tehnične specifikacije in ustrezna dokumentacija o kakovosti se lahko zagotovijo v skladu z zahteve strank in projekta.
Usune podpira konfiguracijo stikalnih naprav v skladu z električnimi diagrami strank, namesto da omejuje projekte na ena standardna ureditev omare. Ta pristop je primeren za izvajalce EPC, električne distributerje, sistem integratorji in industrijski uporabniki z različnimi zahtevami glede vezij.
Usune ima več kot 14 let izkušenj na področju električne opreme in vzdržuje izkušeno ekipo za raziskave in razvoj sposoben podpirati projektno specifično zasnovo in tehnično konfiguracijo.
Kontrola kakovosti se izvaja skozi celoten proizvodni proces, ki zajema komponente, montažo, elektriko testiranje in končna oprema. Pred odpremo se opravijo rutinski testi, da se preveri učinkovitost izdelka.
Za standardne konfiguracije je običajno proizvodno obdobje približno 15–20 dni po tehnični potrditvi in plačilo. Dejanski dobavni rok je odvisen od konfiguracije izdelka, količine naročila in projektnih zahtev.
Usune zagotavlja poročila o preskusih izdelkov in tehnično dokumentacijo v podporo pregledu strank, dobaviteljev postopke kvalifikacije, odobritve projekta in zagona.
Srednjenapetostna plošča predalnega tipa je notranji kovinsko zaprt stikalni sistem, ki uporablja izvlečne funkcionalne enote za sprejem, distribucijo, merjenje, krmiljenje in zaščito srednje napetosti. Njegova modularna konfiguracija omogoča kombiniranje različnih funkcij omar glede na električni sistem.
Serija KYN28 podpira aplikacije 3,6 kV, 7,2 kV in 12 kV. Natančna nazivna napetost in zahteve glede izolacije je treba potrditi v skladu z električnim sistemom stranke.
ja Vhodne, odhodne, PT, merilne, sekcionarne in izolacijske omare je mogoče združiti v eno stikalno napravo postavo v skladu z enočrtnim diagramom projekta in distribucijskimi zahtevami.
ja Modularna ureditev je primerna za tovarne z več napajalniki, motorji, transformatorji in proizvodnjo bremena, ki zahtevajo organizirano srednjenapetostno distribucijo električne energije.
Modularni koncept omar omogoča projektantom načrtovanje različnih funkcionalnih enot glede na trenutno in pričakovane distribucijske zahteve. Prihodnjo širitev je treba upoštevati med prvotno električno sobo in zasnova linije stikalnih naprav.
ja Usune podpira zahteve OEM, vključno z logotipi strank, imeni podjetij in konfiguracijami, specifičnimi za projekt, predmet tehnične potrditve.
Za standardne konfiguracije je običajno proizvodno obdobje približno 15–20 dni po tehnični potrditvi in plačilo. Končni razpored je odvisen od količine naročila in konfiguracije.
Usune lahko zagotovi tehnične specifikacije, poročila o preskusih izdelkov, dokumentacijo o kakovosti in drugo, povezano s projektom dokumente glede na zahteve kupca.
Standardno garancijsko obdobje je 12 mesecev od datuma pošiljanja, ob upoštevanju dogovorjenih tehničnih in komercialnih pogojev pogojev.
Če nabavljate srednjenapetostne predalne plošče za proizvodni obrat, transformatorsko postajo, rudarski projekt, poslovno stavbo, infrastrukturni objekt ali specializirano električno instalacijo, lahko Usune zagotovi a konfiguracijo glede na vaše dejanske distribucijske zahteve.
Pošljite svoj enočrtni diagram, nazivno napetost, nazivni tok, stopnjo kratkega stika, število dohodnih in odhodnih vezja, funkcije omarice in pogoje namestitve Usuneju za tehnično oceno in ponudbo.
